BIM模型怎么建？一种机电模型的创建
内容来源：中铁市政环境建设有限公司

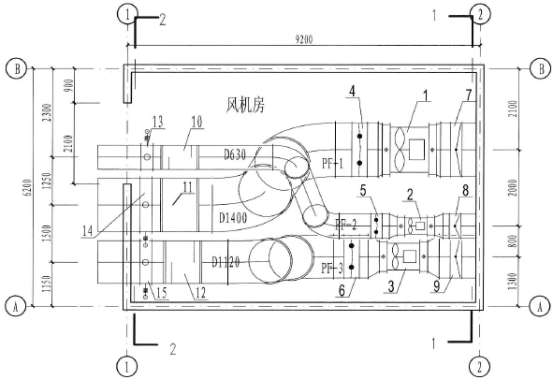

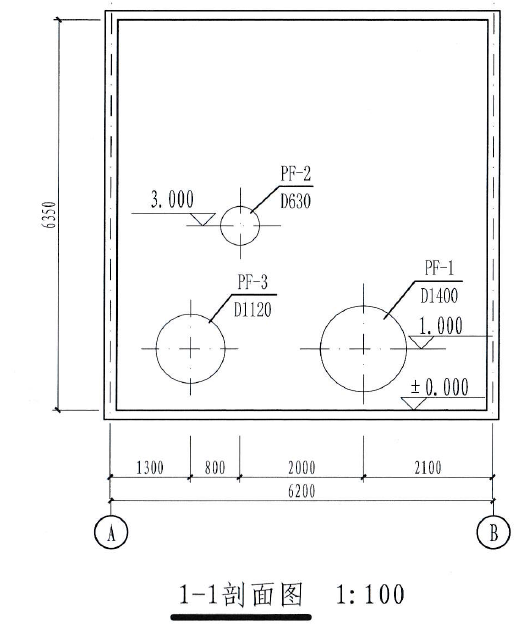

BIM技术在工程中的应用越来越重要的。小到项目初期阶段，大到整个项目的全周期。现以公司举办的BIM技术技能比赛中风机房为例。下图为比赛选手需要建模的图纸。
第1步
打开Revit在项目栏中选择机选机械样板按钮。点击右上角机械按钮，选择楼层平面、三维视图、立面选项卡。
第2步

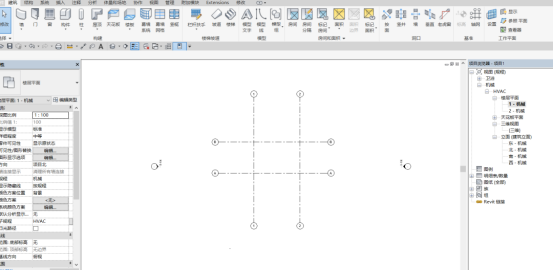

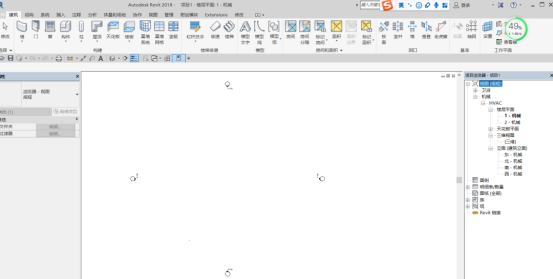

在立面选项卡中点击南立面，建立所需标高，再回到楼层平面点击1机械建立轴网。
第3步

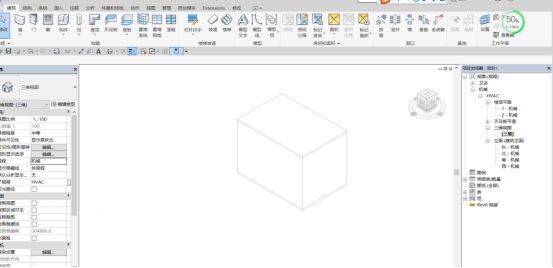

根据题目要求创建墙面、地面、屋顶模型。
第4步

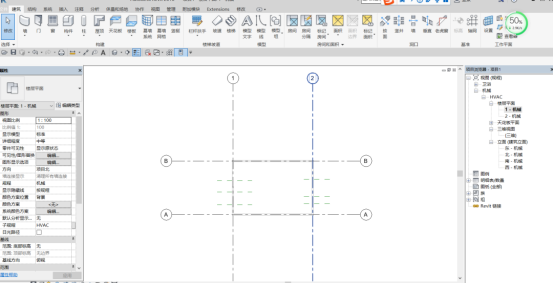

通过创造参照平面的方法，为风管提供参照线。创建的参照平面如图。
第5步
创建好参照线后，点击系统选项卡，点击风管选项，选择圆形风管，在属性栏中选择接头/短半径。
第6步

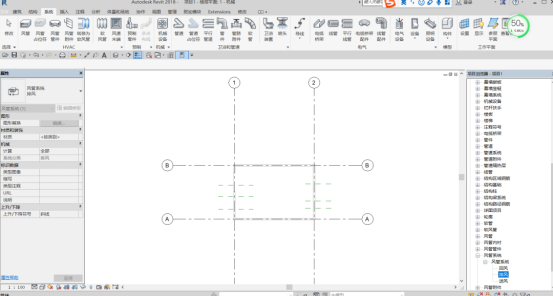

在右侧项目浏览器中选择族，点击族选项卡，选择风管系统，点击风管系统，选择所建风管类型，本题中风管类型为排风管，如下图所示。
第7步

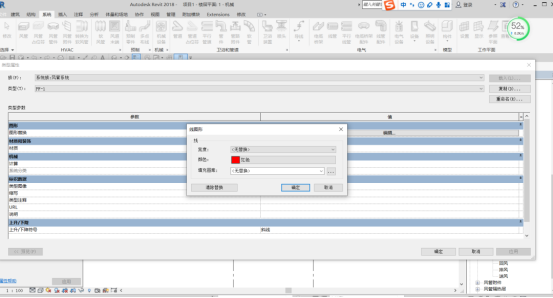

根据题目及工程实际的要求，需要将风管按照实际情况风管管径、颜色、及用途进行命名，如点击排风，复制、重新命名，如图所示。
第8步

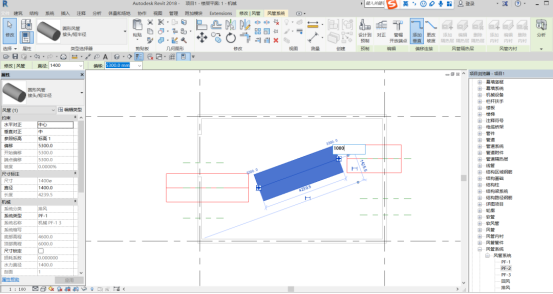

风管类别创建完成后，我们回到系统风管界面，风管按照三段式进行建模，原则一般是先画低标高再高标高，最后画由低到高的风管。

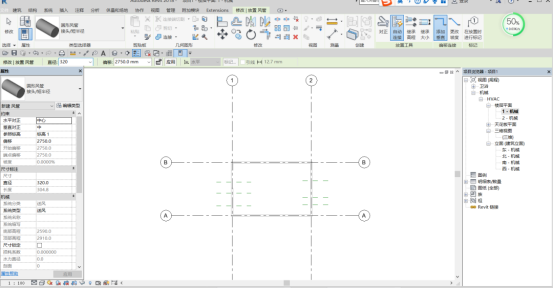

第一步先画低标高风管，如图所示。

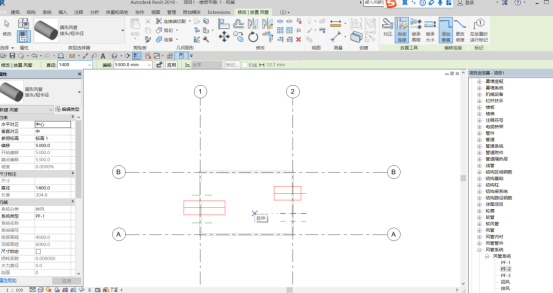

第二步再画高标高风管，如图所示。

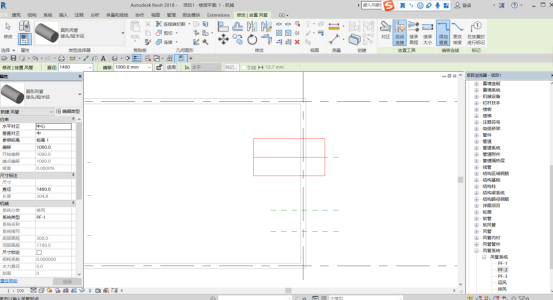

第三步再次画由低到高的风管，高低风管之间留一定距离，并改高低风管的标高。如图所示。

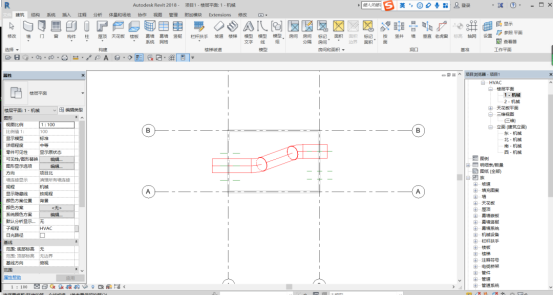

第四步最后通过快捷键”TR(连接、剪切）”连接三段风管，特别注意一定是中间段风管连接两节直线段上的风管。如图所示。
第10步
模型创建完成。
