Grasshopper是一款在Rhino环境下运行的采用程序算法生成模型的插件，是目前设计类专业参数化设计方向的入门软件。与传统建模工具相比，Grasshopper的最大特点是可以向计算机下达更加高级复杂的逻辑建模指令，使计算机根据拟定的算法自动生成模型结果。
本期猫sir给小伙伴们带来Grasshopper参数化设计教程——圈圈纹，猫Sir每周会定期写一些参数化设计案例教程，有兴趣的小伙伴们可以持续关注！
以下为教程正文：

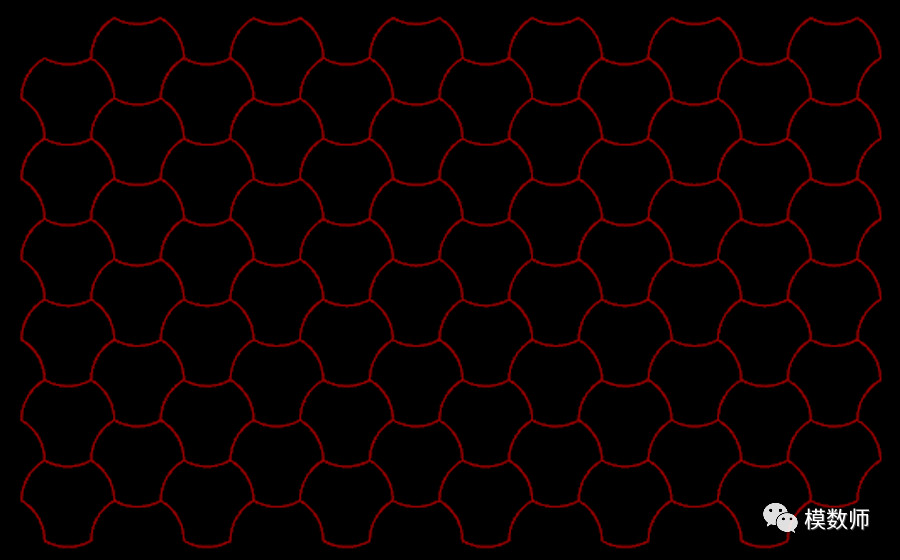

今天跟大家分享一个简单有趣的纹理。视频中的效果是做了干扰渐变的，本文中着重讨论基本逻辑构建思路。
看到这个纹理，大家可以先自己思考。因为同一个效果的实现方法有很多，而每个的思路也不相同。一旦被动接受别人的思路，就会导致自己失去独立思考的能力。

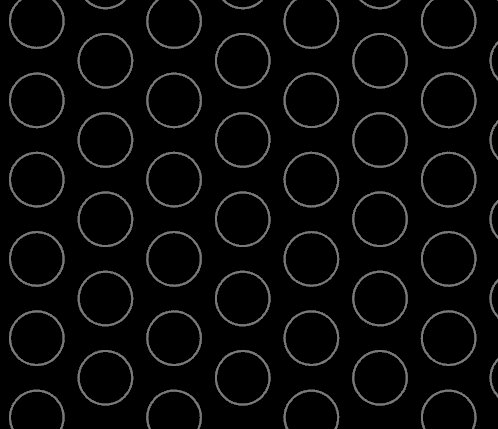

这个图案由若干个相同的单元构成，每个单元可以看做是一个圆形被咬掉三个缺口。而单元的排列方式类似六边形阵列的排列。

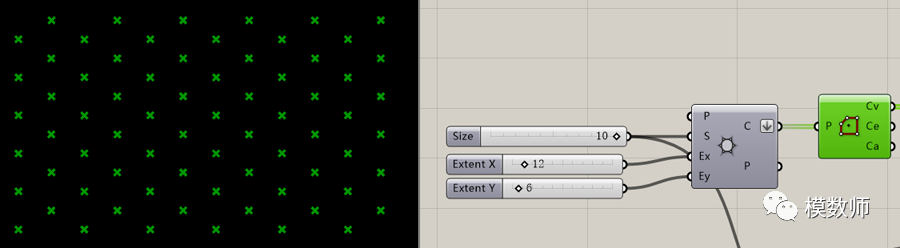

1、构造六边形点阵；

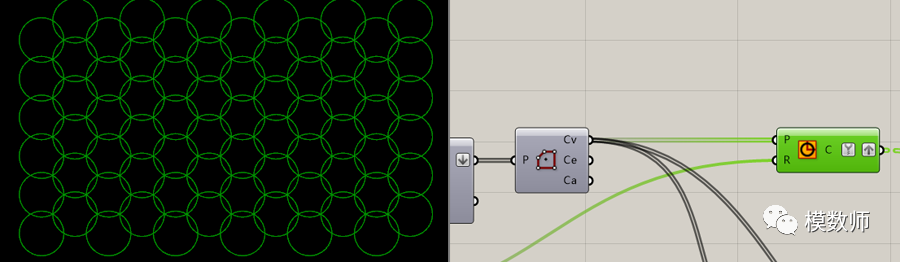

2、每个点建立一个圆形；

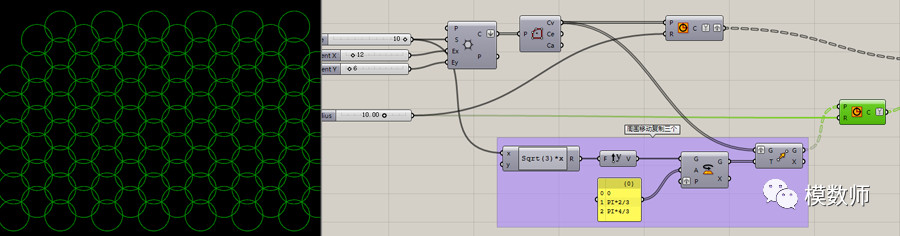

3、每个圆形向周围移动复制三个，用于“咬”缺口；

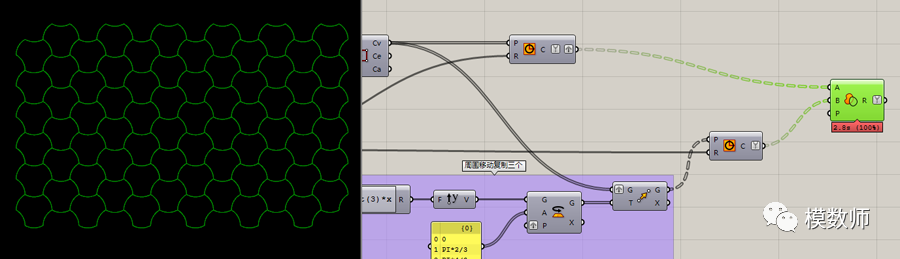

4、用线的布尔运算求出差集；
这样预期的逻辑就做好了。

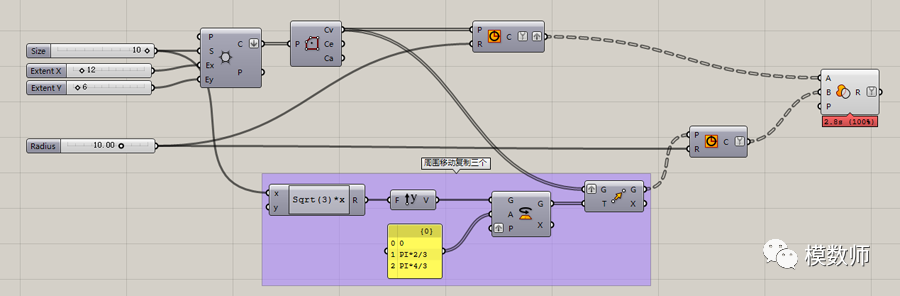

完整电池图：
现在还有两个问题需要进一步解决。
1、这个思路是用暴力方法来做布尔，运算速度慢，点数一旦增多计算时间就需要很长。所以我建议用代数算法来做，对数学感兴趣的小伙伴儿可以研究尝试一下。
2、纹理效果单调，用手工阵列也可以做。所以GH拿手的渐变干扰该派上用场。效果可以参考开头视频。

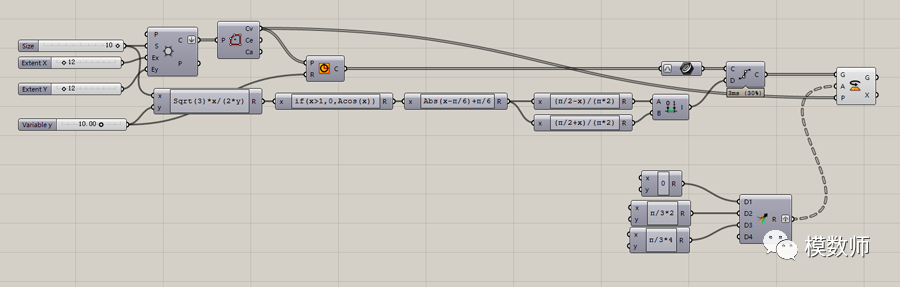

参考电池图：
