Civil 3D如何创建复杂边坡部件？以创建不同坡度的多级边坡为例（1）
在Civil 3D中，自带的多级边坡部件的各级边坡坡度是相同的，无法进行单独编辑自定义坡度值，但是在实际的道路工程项目中，多级边坡各级边坡的坡度往往是不同的。以创建不同坡度的多级边坡为例，创建复杂边坡部件：
A单级边坡创建：

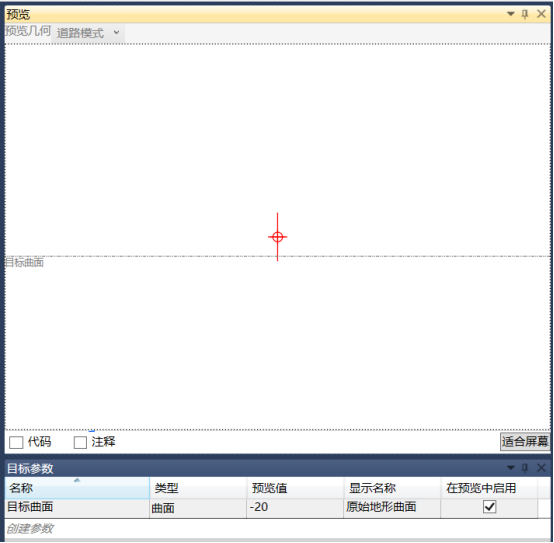

创建目标曲面。点击右下角目标参数对话框中的创建参数命令，设置名称为目标曲面、类型为曲面、预览值为-20、显示名称为原始地形曲面，并勾选在预览中启用，如图1所示。
图1创建曲面目标
在流程图中创建第一个点。在属性对话框中设置其起点为原点，如图2。
图2在流程图中创建原点

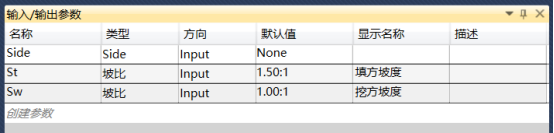

在右下角的输入/输出参数对话框中点击创建参数命令，创建填方和挖方边坡的输入输出参数，设置两者为不同的坡比值，如图3所示。
图3创建填挖方边坡输入输出参数

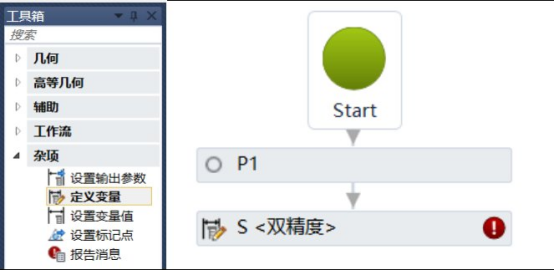

调用杂项工具栏中的定义变量命令，如图4所示。
图4定义变量命令

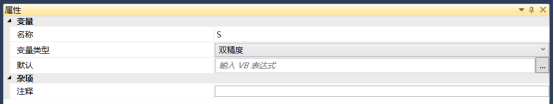

选中定义变量对象，在下方的属性对话框中设置其名称为S，设置变量类型为双精度，如图5所示。
图5变量属性设置

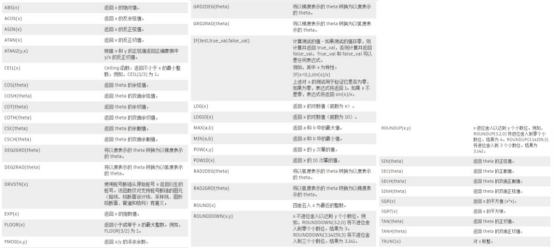

默认选项中的VB函数语言是用来进行变量控制的，常用的VB语言包括以下多种函数，如图6所示。
图6 VB语言函数
在表达式编辑器中使用IF语句，对地点到曲面的距离正负值进行判定来定义变量调用，如图7所示。
图7曲面判定表达式

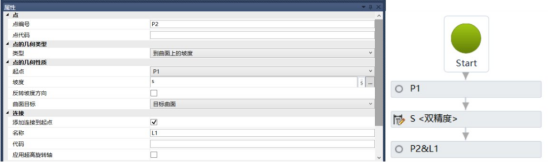

新建一个放坡终点。命名为p2，在下方的属性对话框中对p2点进行设置。设置点的集合类型为到曲面上的坡度，设置起点为p1，坡度值输入变量s，设置目标曲面。勾选添加连接到起点。如图8所示。
图8新建放坡终点

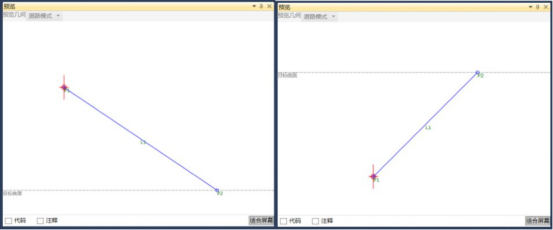

这时在预览窗口中通过拖动目标对象的上下位置，可以看到在填完方时的放坡坡度情况，如图9所示。
图9 单级填挖边坡部件预览
杨龙（吉林建筑大学）
