Civil 3D如何创建道路？Civil 3D创建道路命令怎么使用？
在创建完路线、纵断面和装配之后，点击常用选项卡下的道路命令，如图1所示。
图1 创建道路命令

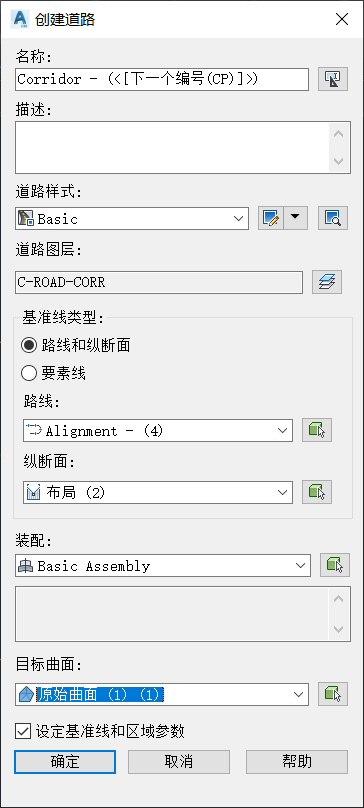

在弹出的创建道路对话框中自定义道路模型的名称、道路样式和图层，如图2所示。
图2 创建道路对话框
基准线类型可以选取路线和纵断面或者要素线。要素线是具有高程信息的三维空间线，与路线平面和纵断面设计数据相结合后生成的三维空间线原理相同。设置基准线类型为路线和纵断面后，选取相应的路线和纵断面，需要注意区分点取的纵断面是设计纵断面而不是曲面纵断面。曲面纵断面是从原始地形曲面上采集的地面高程信息，即纵地面线，若以其创建道路模型，模型的设计标高跟原始地形曲面标高完全重合。设置好目标曲面为原始地形曲面，用于道路模型实体与地形之间通过放坡发生关系。基准线和区域参数先按默认值设定，确定，创建道路模型。如图3和4所示。
图3 基准线和区域参数设置

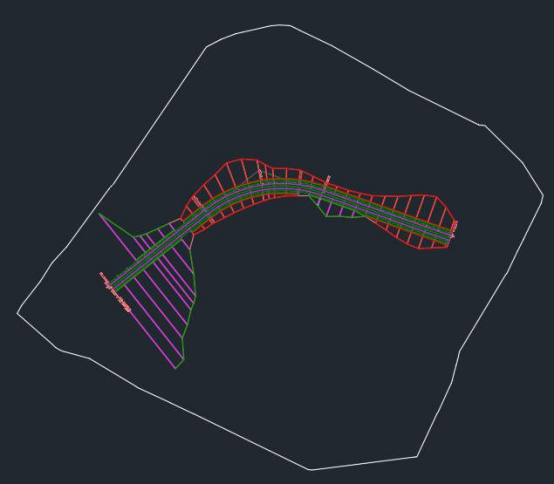

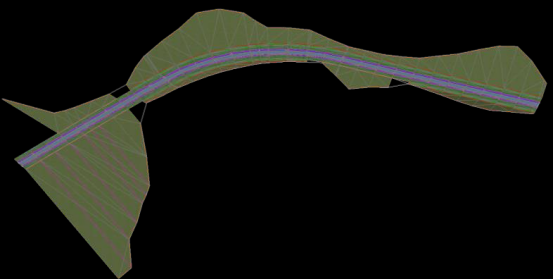

图4 道路模型平面和三维视图
