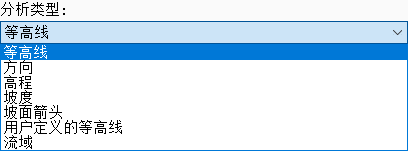

Civil 3D中的曲面分析包含了对等高线、方向、高程、坡度、坡面箭头、用户自定义等高线和流域等多种类型的分析，如图1所示。

图1 曲面分析类型

等高线分析是根据等高线的高程范围，对等高线进行分颜色的渲染。方向分析是根据曲面三角形所面对的方向，对三角形进行不同颜色的区分渲染。

高程分析是根据曲面三角形的高程范围，对曲面进行分层分区渲染。

坡度分析是根据曲面三角形的坡度范围，对曲面进行分区渲染。

坡面箭头分析将制定坡度范围颜色的箭头放置在三角形的形心位置，帮助进行坡度分析表达。

用户自定义等高线分析是根据设计师自定义的高程范围，对等高线进行分颜色渲染。

流域分析是根据流域的类型，对流域进行不同颜色的分区渲染。

在道路工程设计中，高程相关的分析可以帮助设计师拟定道路平纵方案，减少填挖，节约工程投资；流域相关分析可以帮助设计排水流向；坡面方向相关分析可以帮助设计师选定道路场地所在方位，如为避免冬季路面积水结冰难融，应尽可能选取朝阳面。

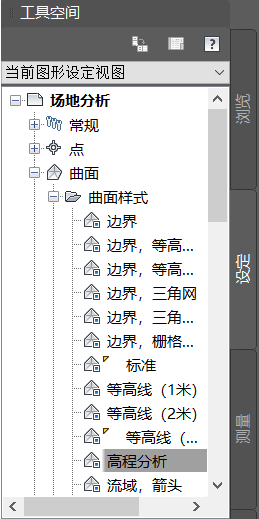

以高程分析为例，首先在工具空间选项卡设定目录下，新建一个曲面样式，命名为高程分析，如图2所示。

图2新建高程分析曲面样式

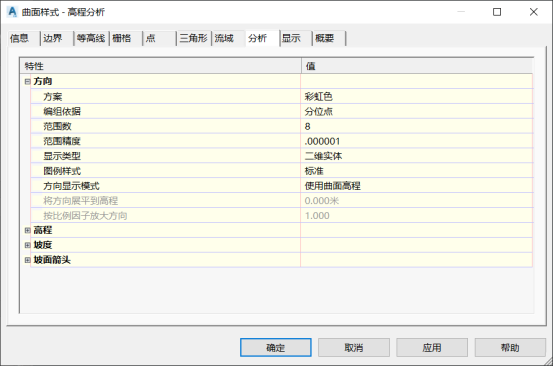

展开曲面样式分析命令下的方向，将方案设置为彩虹色，显示类型设置为二维实体（仅在平面视图下查看设置为二维实体，需要在三维视图下查看设置为三维面），方向显示模式设置为使用曲面高程，如图3所示。

图3高程分析曲面样式分析设置

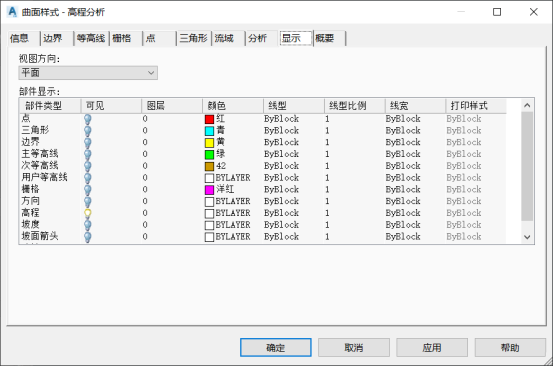

切换至显示窗口下，设置平面视图方向下仅显示高程，确定，完成曲面样式的创建，如图4所示。

图4高程分析曲面样式显示设置

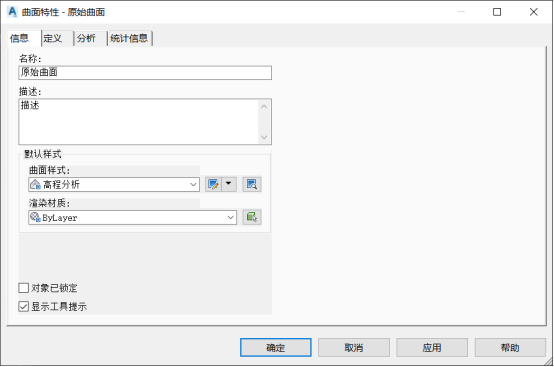

选中要分析的曲面对象，右击打开曲面特性对话框。在信息面板中设置曲面样式为新建自定义的高程分析，如图5所示。

图5设置曲面样式

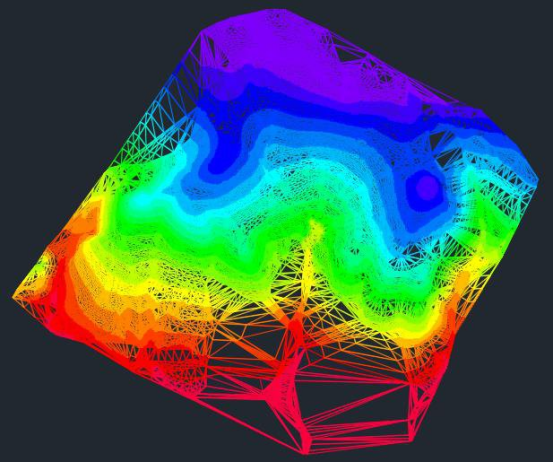

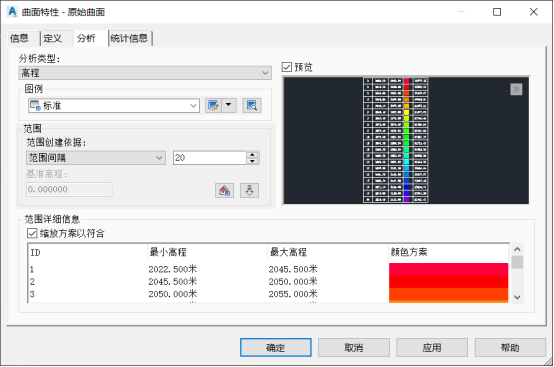

切换至分析对话框中，选择高程分析类型，点击高程分析按钮，确定后在平面视图下查看，如图6所示。

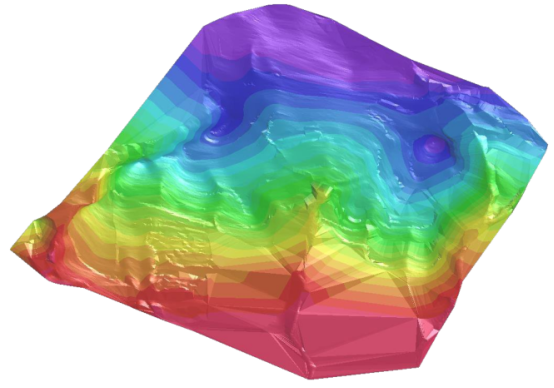

图6曲面高程分析

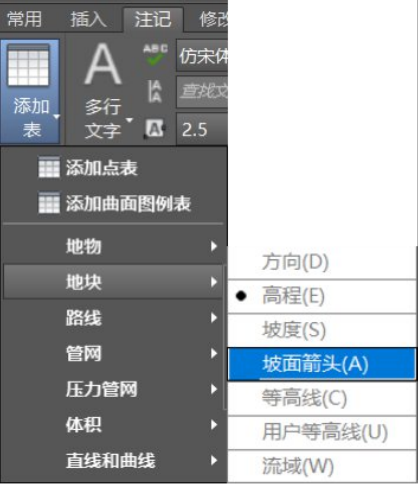

点击注记选项卡中添加表命令下的添加曲面图例表命令，根据命令栏的提示点取高程选项，动态，点取绘制位置，如图7所示。

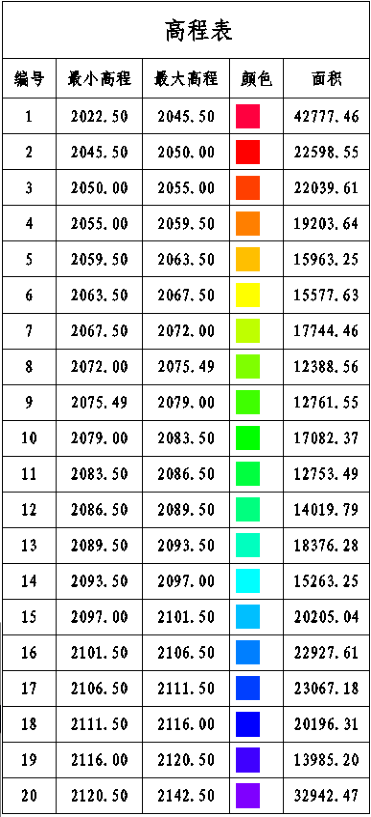

高程表中详细整理了颜色代表的高程区间范围和面积。流域分析的创建方法也类似，如图8所示。

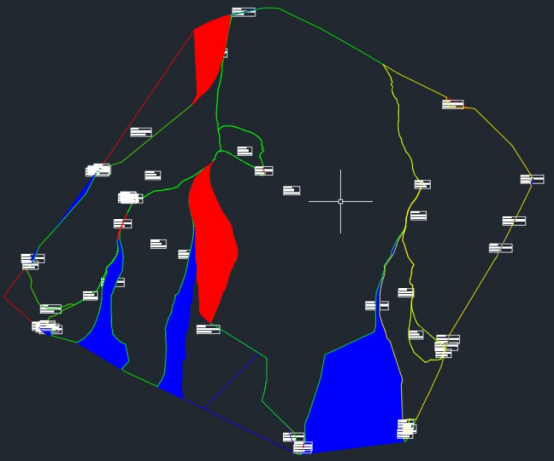

图8流域分析
