Civil 3D如何创建横断面设计图？看完你就知道了！
Civil 3D创建横断面设计图纸，先是通过采样线从道路模型等数据源中创建若干横断面，接着利用图纸模板生成横断面图纸集，最后利用图纸集创建横断面设计图。
点击常用选显卡横断面图下的创建多个视图命令，如图1所示。
图1创建多个视图命令

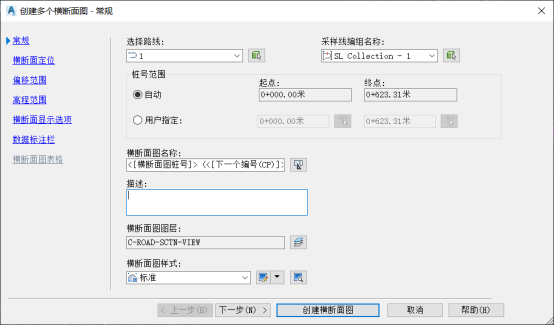

在弹出的创建多个横断面图对话框中选择对应的路线、采样线编组名称和
横断面图样式，如图2所示。
图2创建多个横断面图常规对话框

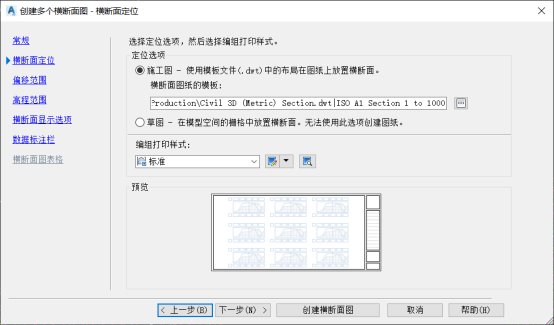

点击下一步，进入横断面定位设置，如图3所示，选择出图模型，设置打印样式。
图3横断面定位设置

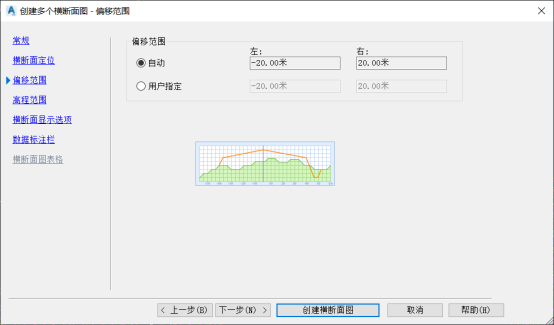

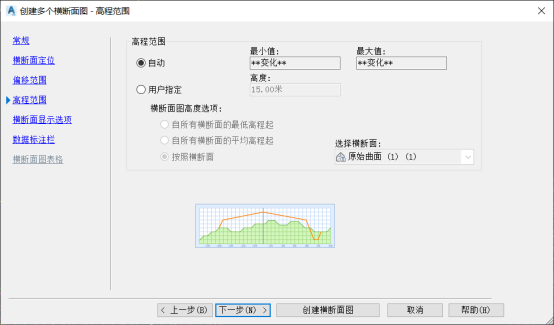

点击下一步进入偏移范围和高程范围设置，设置横断面图绘制的横向范围和竖向范围，如图4所示。
图4偏移范围和高程范围设置

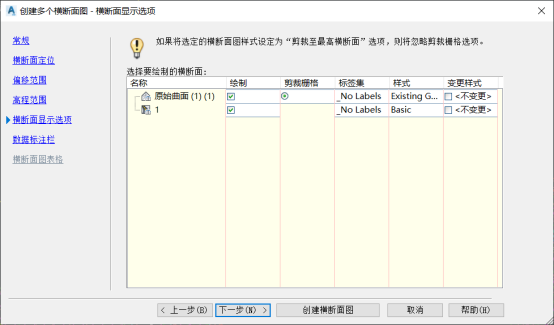

设置横断面显示选项，勾选原始地形曲面和道路模型实体，如图5所示。（也可以绘制设计曲面）
图5横断面显示选项

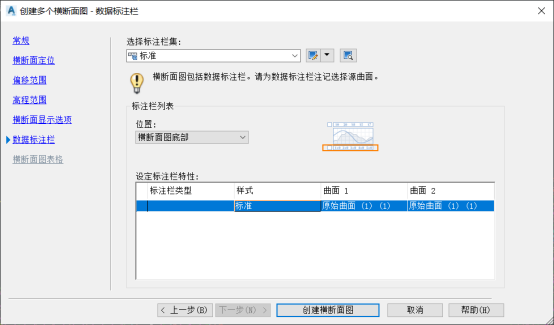

设置横断面数据标注栏，选择标注栏集，并设定标注栏特性，如图6所示。
图6数据标注栏设置

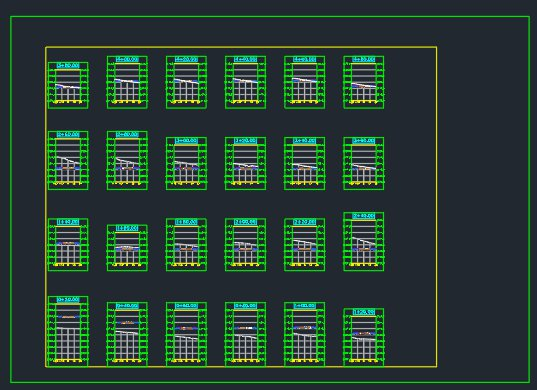

点击创建横断面图，完成横断面设计图的绘制，如图7所示。
图7横断面设计图绘制
