Civil 3D怎么画道路设计图？Civil 3D如何完成路线平面图分幅工作？
道路设计图纸交付一般是标准的A3版面（420mm×297mm），比例一般为1:1000或1:2000，一张图幅不一定能将道路全范围完整放下，需要多张图纸分幅。利用基本的CAD命令创建视口可以满足这一需求，但当路线较长时，工作量会非常大。Civil 3D中的创建图幅命令可以很方便地完成路线平面图分幅工作。
1）创建图幅
点击输出选项卡下的创建图幅命令，如图1所示。
图1创建图幅命令

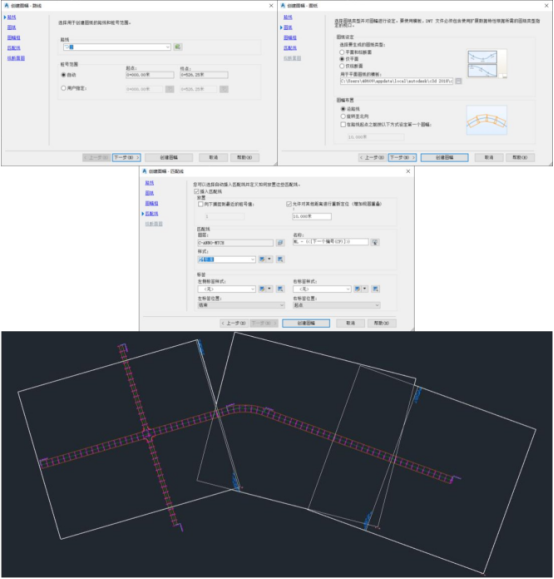

在弹出的创建图幅对话框中设置路线和桩号范围。依次点击下一步，图纸设定设置为仅创建平面，图幅布置沿路线方向，插入匹配线帮助分幅，完成图幅创建，如图2所示。
图2创建沿路线的图幅
2）创建图纸

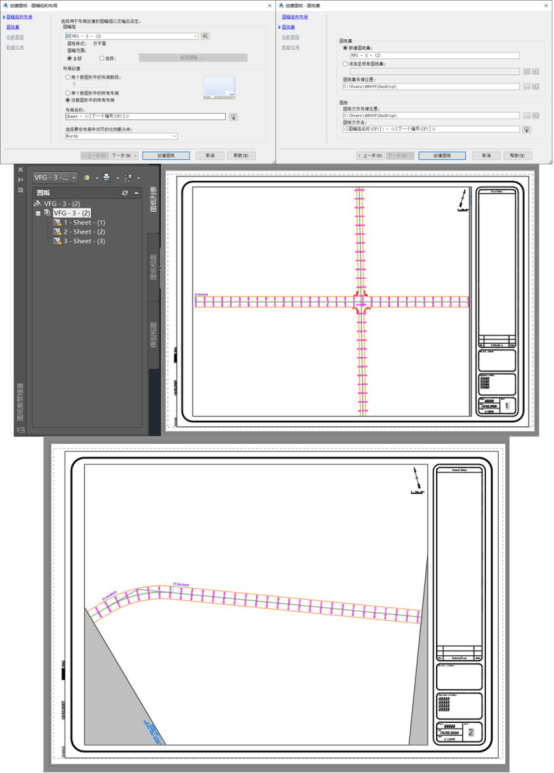

点击创建图纸命令，设置创建图纸的图幅范围为全部，勾选创建当前图幅中的所有布局，并设置图纸集储存位置，完成道路平面设计图的分幅创建，如图3所示。
图3创建平面图纸分幅
