对于设计工作来说，准确放置构件的位置是我们在工作中经常遇到的问题，这对于提高设计精准度和工作效率有着非常重要的影响。

那么在ARCHICAD中，如何实现准确定位呢？本篇小技巧就以在距离墙内边200mm的位置插入门为例，为您介绍四种精确定位的方法。

一、使用“追踪器”定位

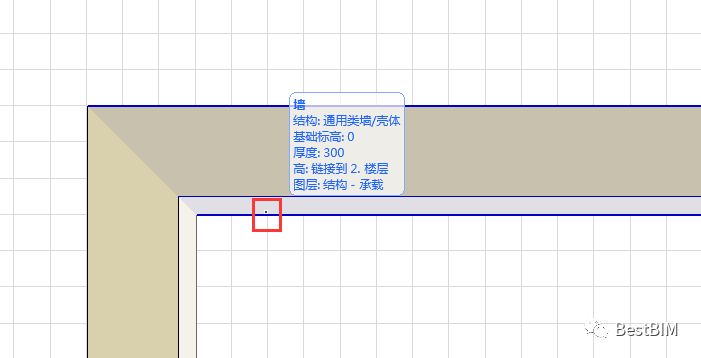

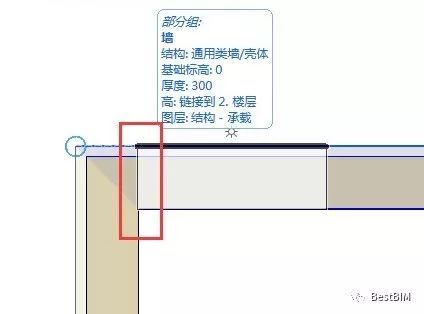

1.激活“门”工具，将鼠标放置在需要参照的墙内边上。注意：不要点击，鼠标放置此处即可。

图1-1

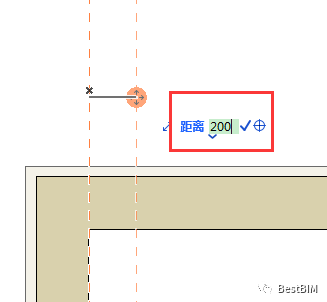

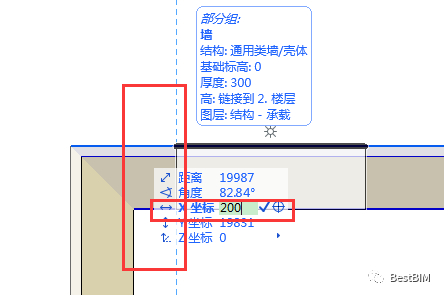

2. 在确保追踪器开启的状态，输入[X]>[200+]，点击回车，生成临时辅助线定位到距墙内边线200mm处的位置，再次点击回车确定门位置。

图1-2

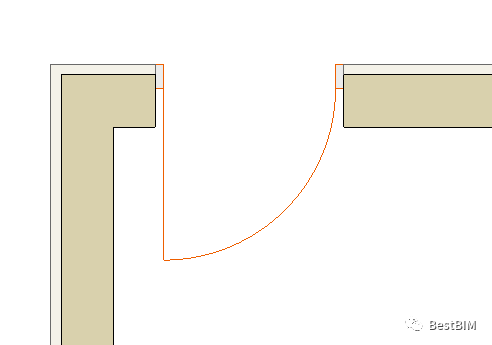

3．选择门的开启方向，完成操作。结果如下图所示。

图1-3

二、使用“辅助线”定位

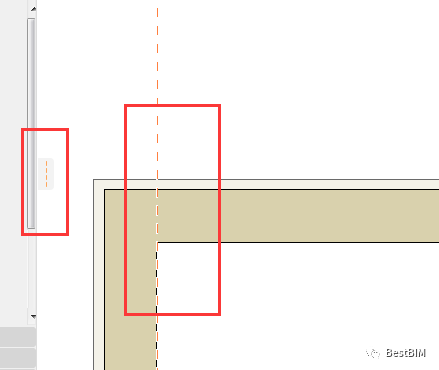

1.激活辅助线工具，沿着墙的内边线创建一根辅助线。

图2-1

2.拖移辅助线，将辅助线向内侧偏移200mm。

图2-2

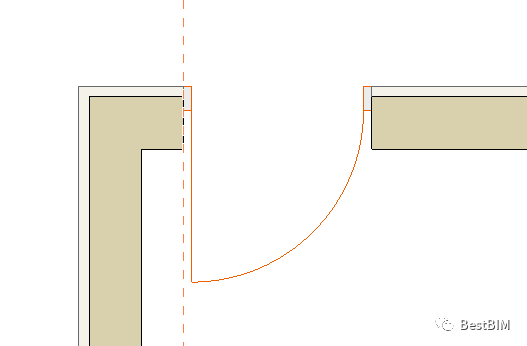

3.激活门工具，选择定位点为墙与辅助线相交位置，选择门开启方向，得到下图所示的结果。

图2-3

三、使用“捕捉辅助和点”工具

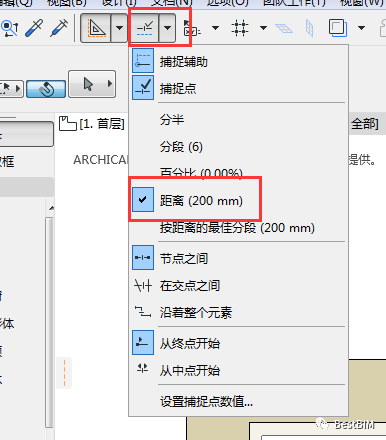

1.确保“捕捉辅助和点”工具处于激活状态，选择捕捉方式为“距离（200mm）”。

图3-1-1

注意：当距离选项括号内的捕捉值不是200mm时，通过点击“设置捕捉点数值”将距离调整为200mm。

图3-1-2

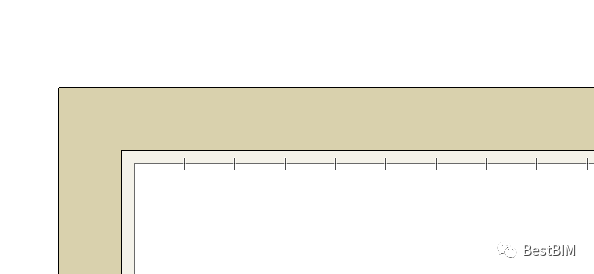

2.将鼠标放在墙内边处，墙体会按照200mm间距分段，结果如下。

图3-2

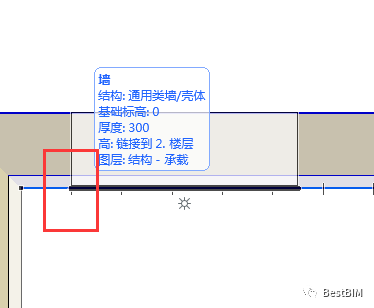

3.激活门工具，捕捉第一个标记位置。

图3-3

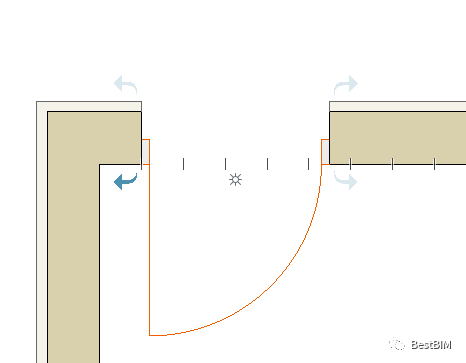

4.点击鼠标确定，并选择门的开门方向，结果如下。

图3-4

四、使用 “栅格”定位

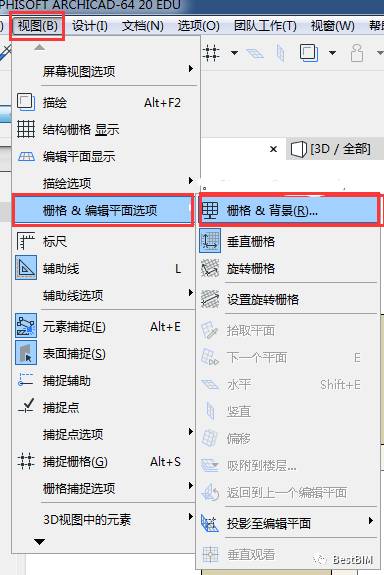

1.执行“视图>栅格&编辑平面选项>栅格&背景”命令。

图4-1

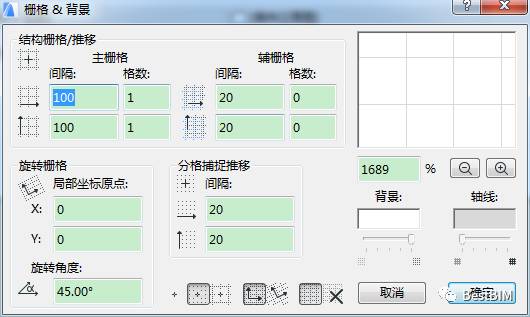

2.设置栅格间距参数如下图所示，点击确定。

图4-2

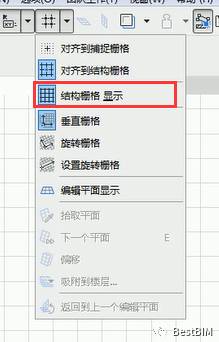

3.激活标准工具栏中捕捉栅格命令，并点击右侧黑三角激活结构栅格显示。

图4-3

4.我们设置的栅格尺寸是100*100，所以在靠近墙内边的第二个栅格处，点击布置门。

图4-4

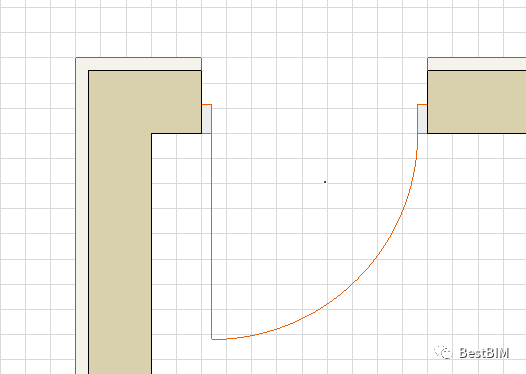

5．操作结果如下。

图4-5

以上就是我们本次为您介绍的四种定位方法，您可以根据具体情况灵活使用，希望对您的学习和工作有所帮助。
