ArchiCAD怎么画门窗？ArchiCAD异形门窗创建教程
本文源自公众号：TopsBIM

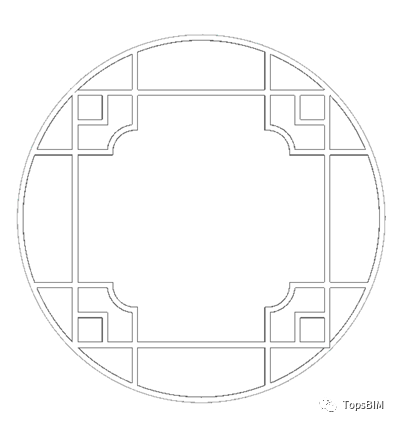

在实际项目设计过程中，ARCHICAD图库中门窗的样式很难满足我们的需求，当我们需要各种各样的异形门窗时该怎么做呢？现在就给大家介绍如何创建异形门窗，以下图所示窗为例。

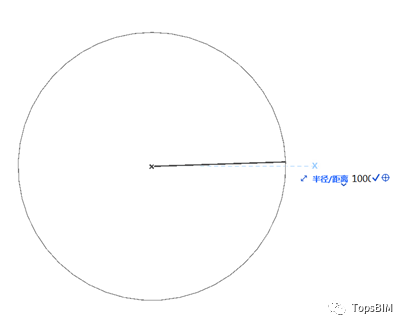

1、首先，利用文档列表中的“弧/圆工具”创建一个半径为1000mm的圆

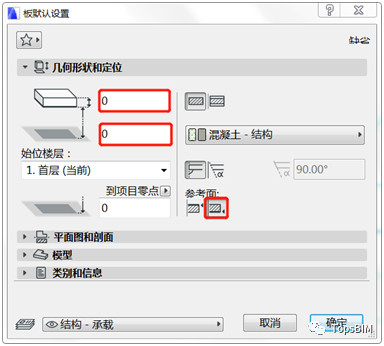

2、打开板工具，进入板默认设置对话框，设置板厚0mm，距始位楼层0mm，参考面为底面

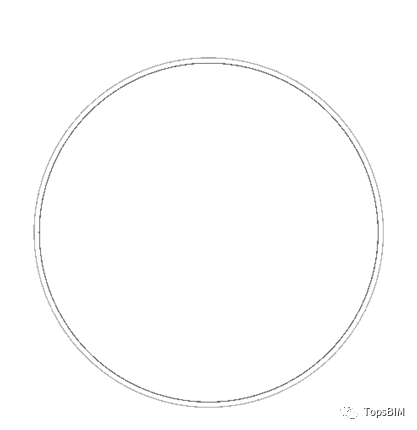

3、确保板工具是激活的，按住空格键，点击绘制好的圆，生成一块厚度为0mm的板

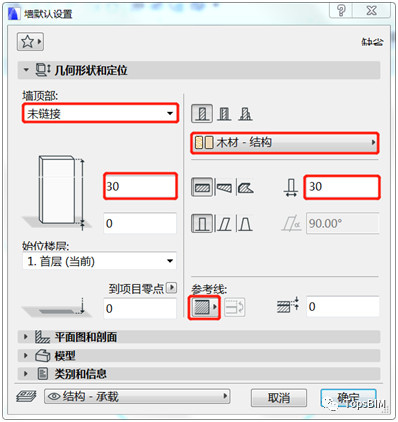

4、选择墙工具，设置顶部未链接，高：30mm厚度:30mm材料：木材—结构，参考面为外表面，按住空格键点击板周围生成墙

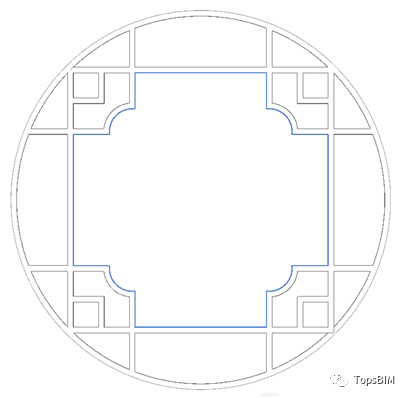

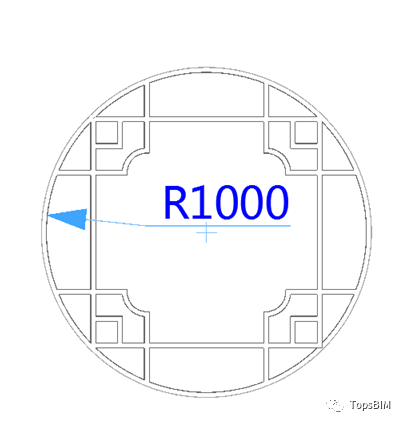

5、继续用墙工具画窗子的内部结构，如下图所示。

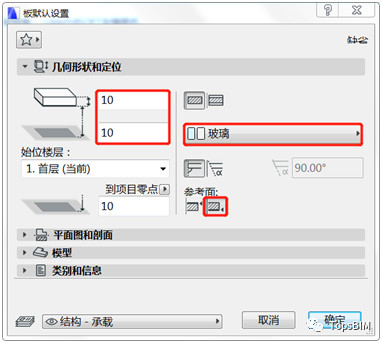

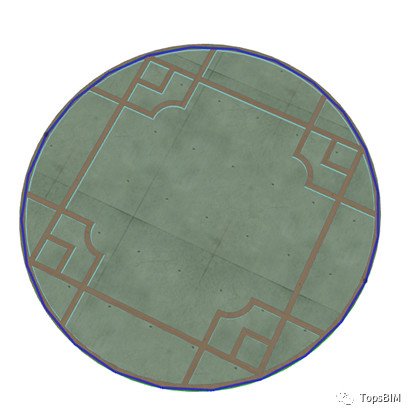

6、下面开始制作窗玻璃，打开板默认设置对话框，设置参考面:底部，到始位楼层：10mm厚：10mm材质：玻璃），结合魔棒用板填充墙分隔的空白区域

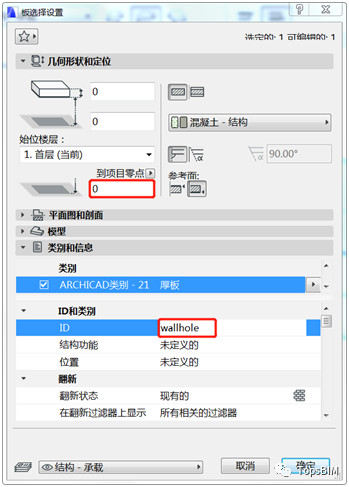

7、选择最初创建的板，保证该板最低高度为0；将该板的ID名字改成“wallhole”

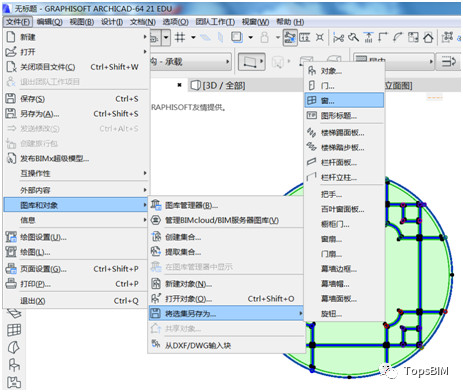

8、选中创建的全部构件，选择“文件—图库和对象—将选集另存为—窗”命令

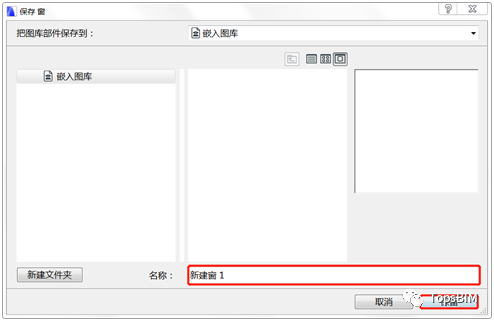

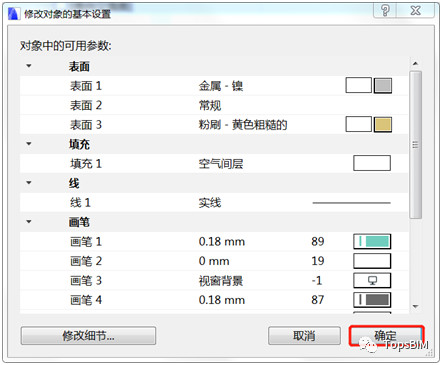

9、在弹出的保存 窗对话框中输入名称，点击保留，修改对象的基本设置，点击确定

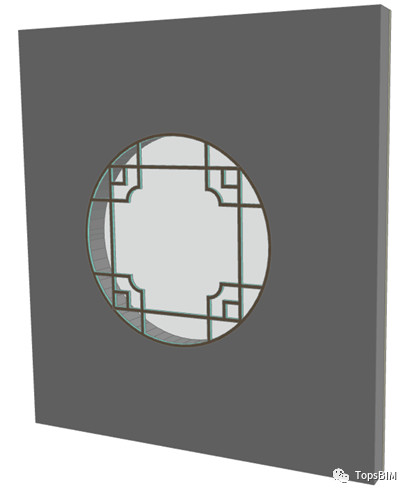

创建一面墙，并插入我们新建的窗，效果如下图：

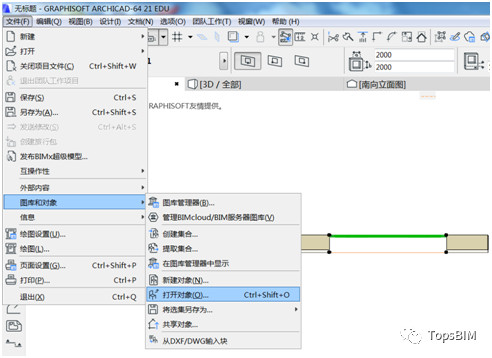

10、下面我们修改新建窗在二维中的显示，选择新建窗，点击“文件—图库和对象—打开对象”

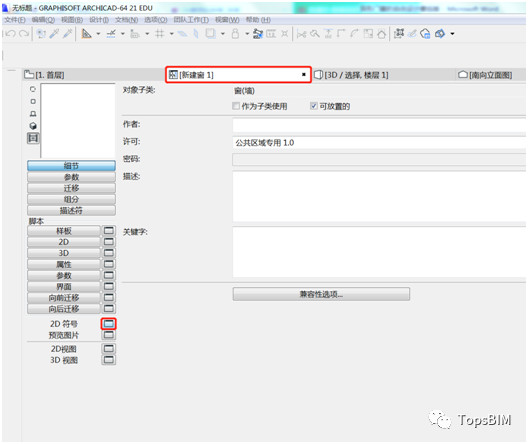

11、在弹出的新建窗1界面中点击下图所示的图标

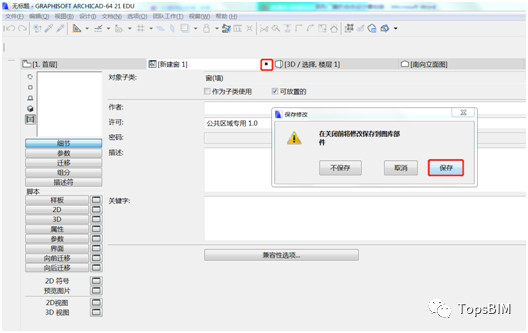

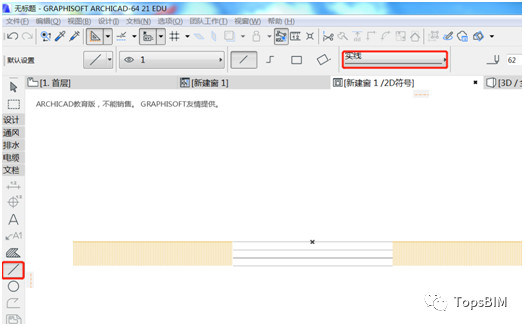

12、在弹出的2D符号面板利用直线工具绘制如图所示的直线段，绘制完成后关闭新建窗1界面，选择保存

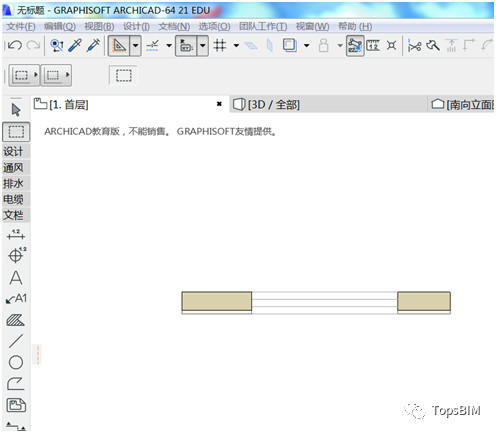

回到平面图，最终效果如图：
注意：在第11步骤中，如果2D脚本有代码则需要将代码删除，否则平面图优先显示2D脚本的平面效果。
