装配式BIM案例：上海市宝山易通新城住宅项目BIM技术应用
①项目介绍
本工程位于上海市宝山区顾村镇，占地面积27598.72㎡，总建筑面积71389.87㎡，地上建筑面积57563.74㎡，地下建筑面积13826.13㎡。单体数量为6栋，建筑层数9层，建筑高度27.7m。建筑为钢筋混凝土装配式(图1）。
②BIM应用
1）全专业BIM模型
运用BIM软件对建筑结构、水电、暖通等专业进行建模，同时在设计过程中依据模块化的设计概念在BIM软件平台进行空间的模块化设计，然后进一步细化，进行室内装饰、水电管线等布置，在设计初期就集合到模块化空间中去，尽可能的完成标准化的设计流程。
2）碰撞检查及优化

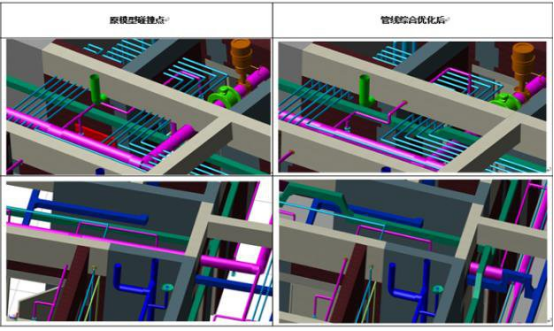

基于BIM分析软件对BIM模型专业之间、构件之间进行碰撞检查分析，检测分为人为检测和BIM软件自动检测两种方式，共发现图纸问题23项（图2）。
3）生产材料清单
根据BIM软件自动对项目的材料用量进行统计，对比分析不同设计方案下的造价差别，方便设计人员进行比选与优化。
4）节点可视化设计
在BIM模型的基础上关联进度计划，形成4D施工模拟动画，通过模拟预演施工场景，形象直观地表达每个构件的施工工艺流程，并在BIM模型的基础上对复杂节点进行可视化交底，工人能清楚地理解构件的拼装顺序，以及构件钢筋与现浇部分钢筋穿筋节点的位置关系，从而能更好的指导构件现场拼装施工，提高构件安装质量。
5）图纸生成

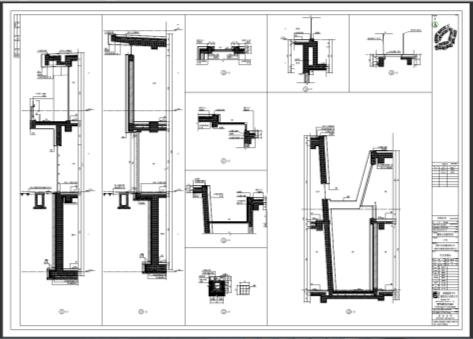

在该项目中，利用Revit软件对建筑的主要平立剖面，以及构配件的详图进行一键出图。但由于软件和操作人员本身的技术原因，出图的图纸有部分纰漏和错误，之后运用传统的作图方法，在相应的二维软件中进行细化和优化，以达到指导施工的要求（图3）。
