ArchiCAD如何绘制坡道?教你用ArchiCAD网面工具绘制直坡道

发布:中文网小编4号 浏览:1778人 分享
发布于:2022-02-22 16:43

本文源自公众号:广东重工院BIM中心



今日份小技巧:网面工具(绘制直坡道)

默认快捷键 :无(可自行设置快捷键)

网面工具的具体位置, 界面左边菜单栏 - 网面工具

首先打开ARCHICAD软件,找到我们需要制作坡道的模型。

当我们知道坡道底端平台与坡道顶端平台的数据时,我们画一个直坡道就很容易了。

我们选择网面工具,鼠标双击,在出现的对话框中输入始位高度与坡道厚度(PS:若坡道底端高度为0,则始位楼层为0,楼板厚度为300mm,则坡道厚度为300mm。)

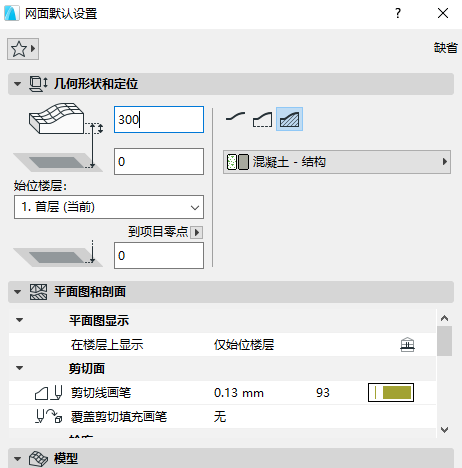

(网面设置面板如上图所示)

设置好坡道数据后点击确定,然后在两个平台之间绘制坡道,这时我们绘制出来的坡道是一个楼板,接着我们转到三维看模型,在三维视图中绘制。

点击绘制出来的模型,然后左键单击需要提高的边的边界线

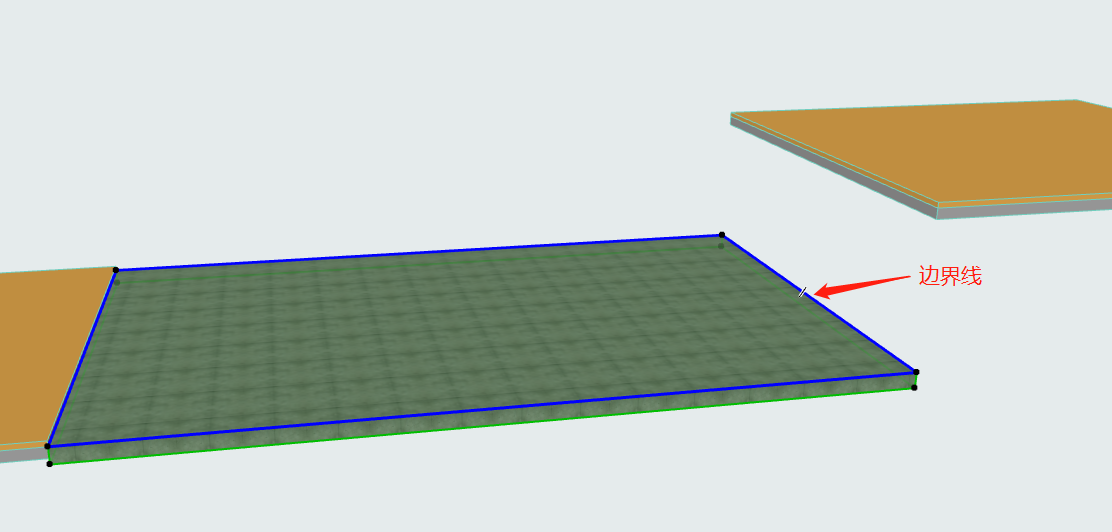

(坡道边界线如上图所示)

在出现的对话框中选择提升网面点,将高度提升至需要的高度,这样坡道就完成了。


(提升网面点具体位置如上图所示)

在出现的对话框中选择提升网面点,将高度提升至需要的高度,这样坡道就完成了。

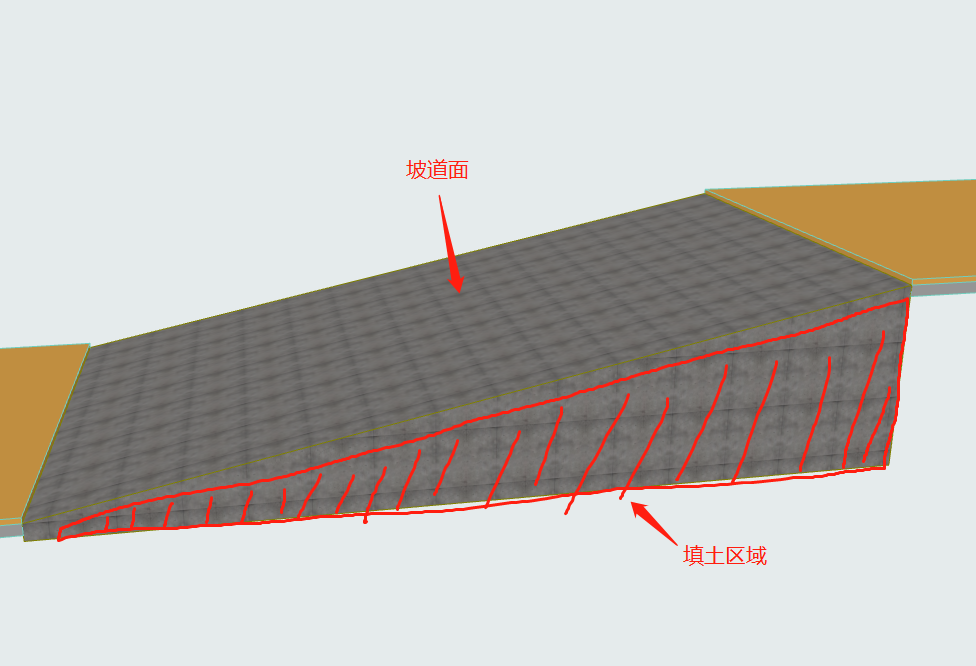

(绘制好的坡道如上图所示)

如果只想要一定厚度的坡道面,不想要填土区域,就复制一个坡道,下移一个坡道面的厚度距离,然后使用实体元素工具来剪切坡道

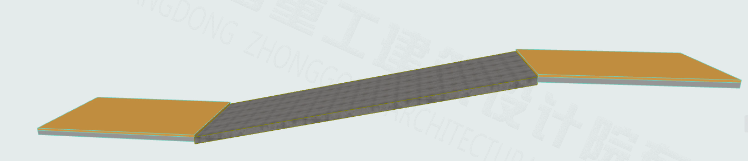

(没有填土区域的坡道如上图所示)
