今日份小技巧：GDL自定义窗花

默认快捷键 ：无

另存为窗扇的具体位置， 菜单栏 - 文件 - 图库和对象 - 将选集另存为 - 窗扇

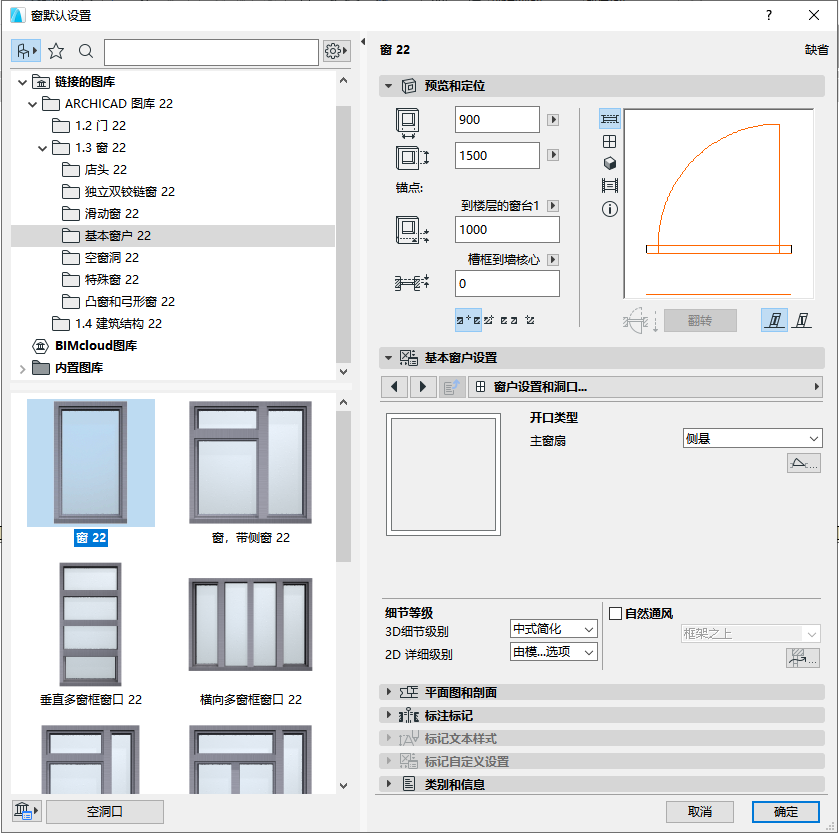

首先打开ARCHICAD软件，使用墙工具绘制一道墙，然后双击窗工具，打开窗默认设置面板，选择一个没有窗花的窗户，调整好尺寸后放置在墙上。

( “ 窗默认设置 ” 面板如上图所示)

打开立面图，使用多义线工具绘制出窗户内侧的尺寸，然后将绘制的多义线复制粘贴到平面视图上（ PS:在立面图上无法绘制模型，具体操作请观看视频 ）。

接着我们在平面视图上使用多义线将窗花形状绘制出来，绘制好窗花形状后，使用板工具，设置好厚度，长按空格键，点击窗花外框线，绘制一块板（ PS:在立面图上无法绘制模型，具体操作请观看视频 ）。

然后选中绘制好的板，随意点击板上的一个小黑点，在出现的小面板中选择 “ 从多边形减少 ” 选项，然后使用魔术棒工具将多余的面板删除（ PS:在立面图上无法绘制模型，具体操作请观看视频 ）。

( “ 从多边形减少 ” 位置如上图所示)

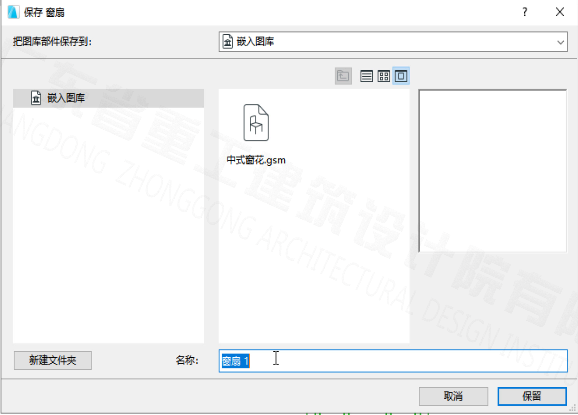

绘制好窗花后，我们选中这个窗花，然后点击页面顶端菜单栏 - 文件 - 图库和对象 - 将选集另存为 - 窗扇，在出现的 “ 保存窗扇 ” 面板中输入窗花名称，点击保留。

( “ 保存窗扇 ” 面板如上图所示)

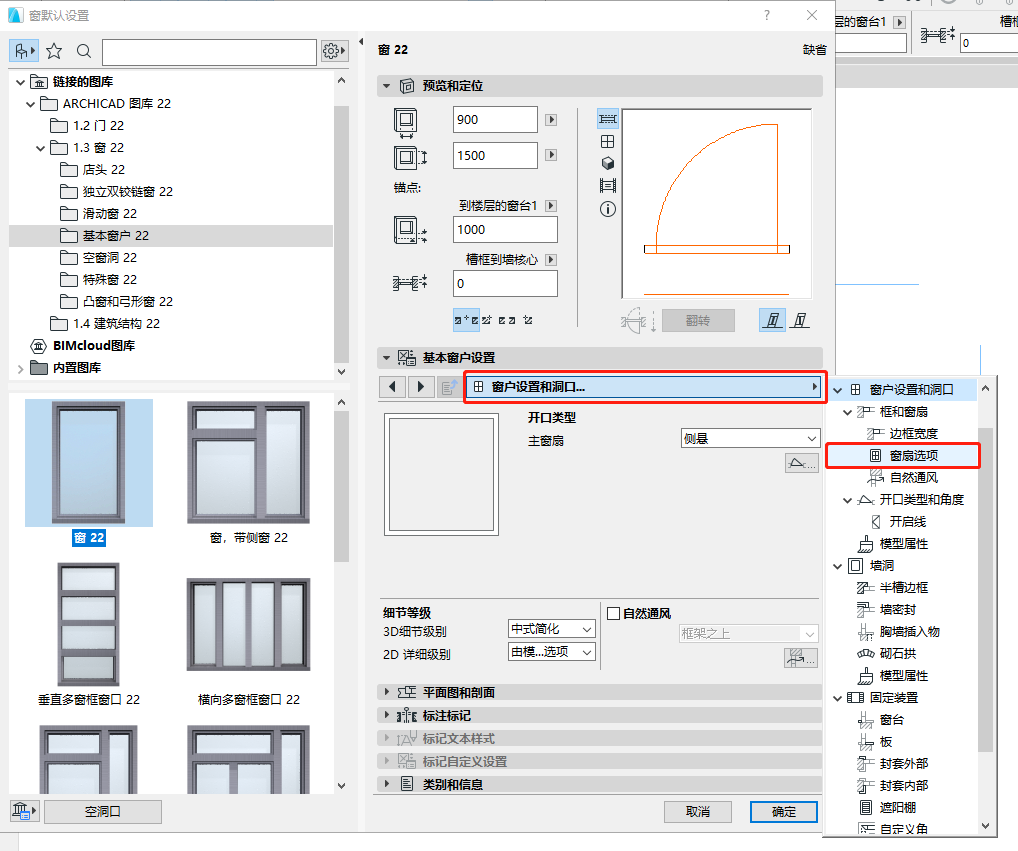

保留好窗花后，点击窗户，调出窗户设置面板，在基本窗户设置中点击下拉选项，选择 “ 窗扇选项 ” 。

( “ 窗扇选项 ” 位置如上图所示)

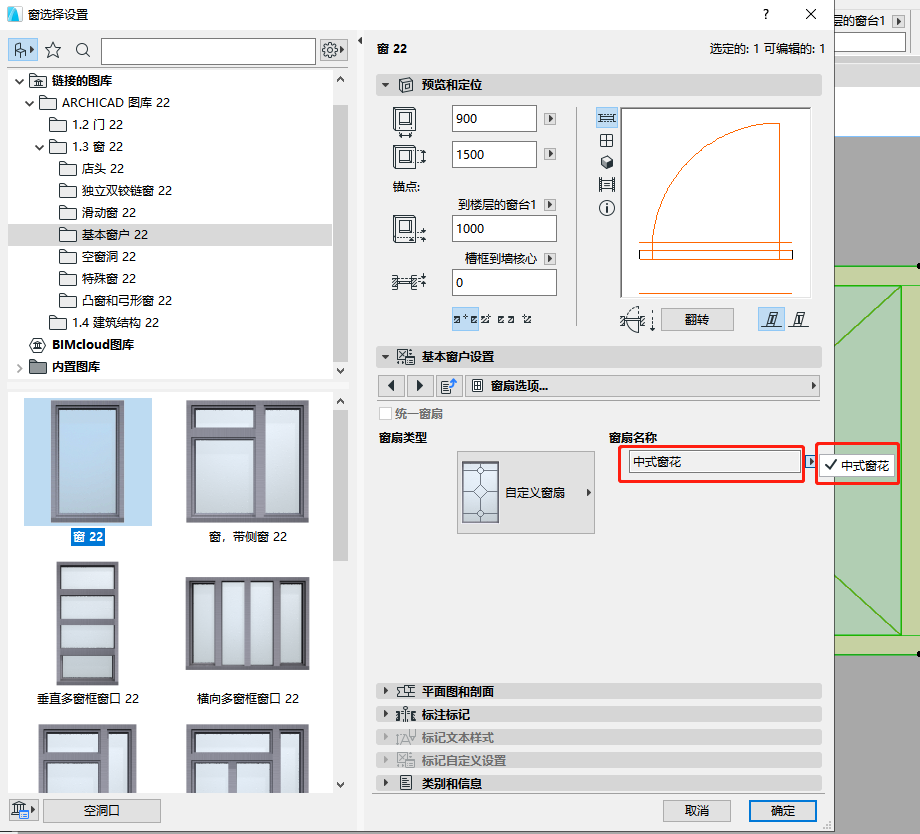

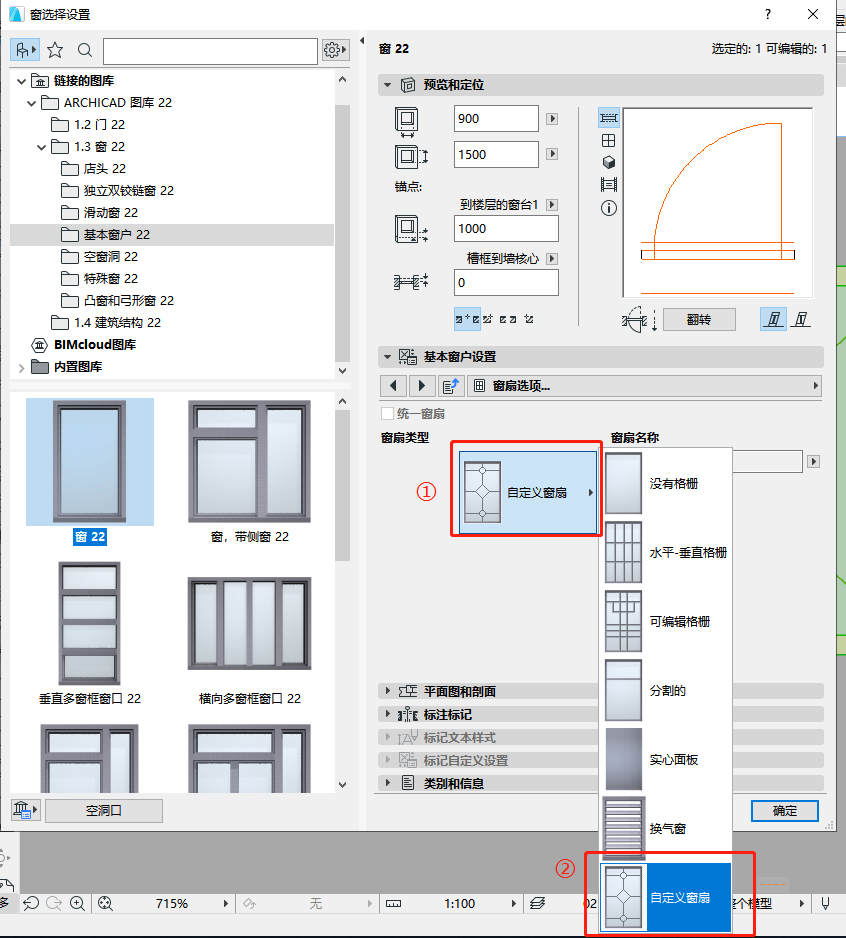

点击窗扇类型，在下拉菜单栏中选择 “ 自定义窗扇 ” ，在窗扇名称中选择编辑好的窗花。

( “ 自定义窗扇 ” 位置如上图所示)

( “ 窗扇名称 ” 位置如上图所示)

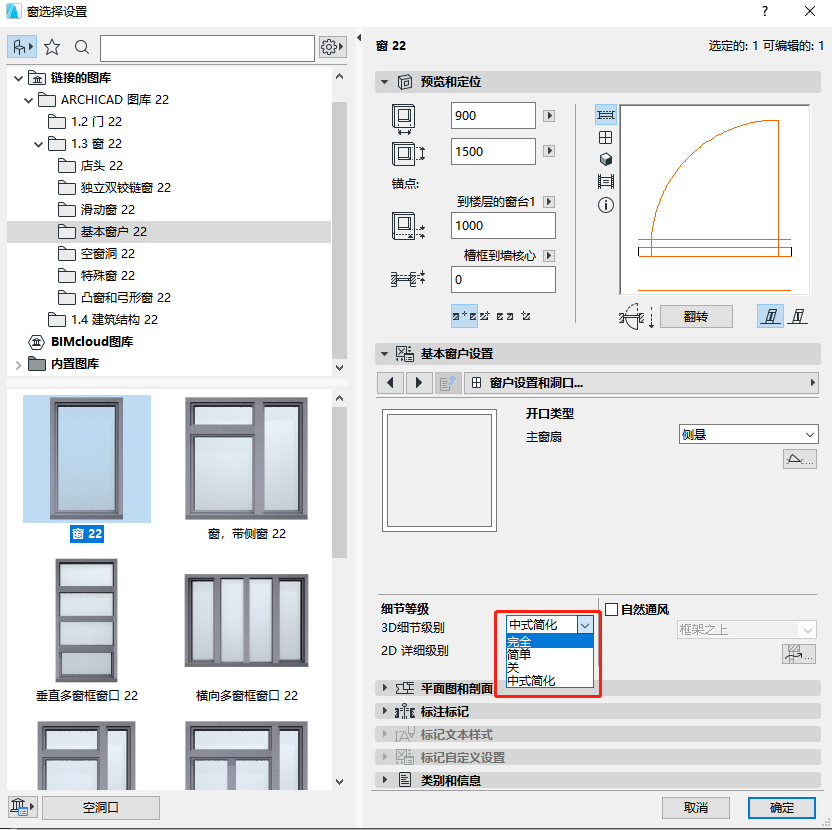

如果要在立面视图中看到窗花效果，那么就在下拉菜单栏中选择 “ 窗户设置和洞口 ” ，在3D细节级别中选择完全，点击确定，这样我们绘制的窗花就使用在窗户上了。

( “ 窗扇名称 ” 位置如上图所示)
