=协同协作方面=

1、引入了测绘点工具，用于交换坐标定位数据。

从AC 25 开始，我们不必依赖坐标 GDL 对象就可以完成在不同工种间交换坐标系定位数据。这个功能可以改善协同协作的工作流，它对于 IFC、BCF、DXF 和 DWG 等通用交互文件格式都是支持的。

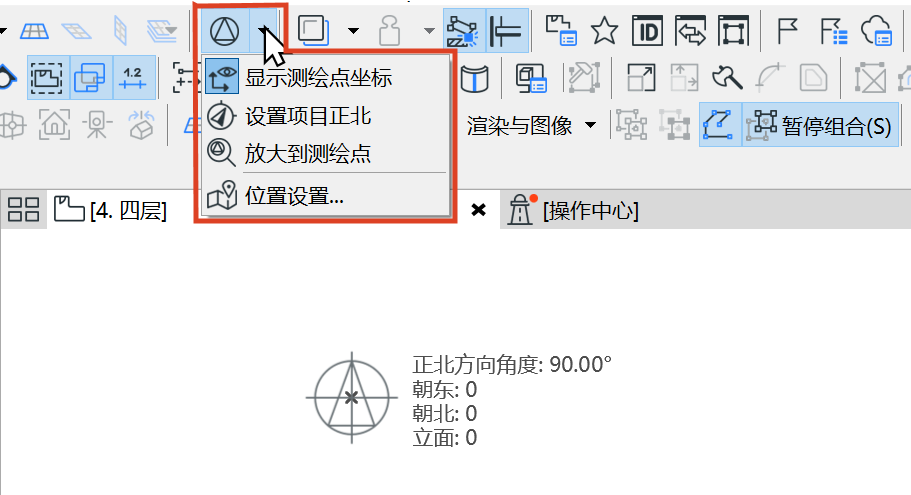

新版本在工具栏上新增了测绘点的图标，按下后，在原点会显示出测绘点图标，可以通过菜单命令，显示测绘点的坐标，设置项目正北角度等。上图中显示的坐标，其中「立面」应该是翻译错误，此处英文的 Elevation 应该理解为海拔或高程。详细使用方法可参考软件自带帮助手册。

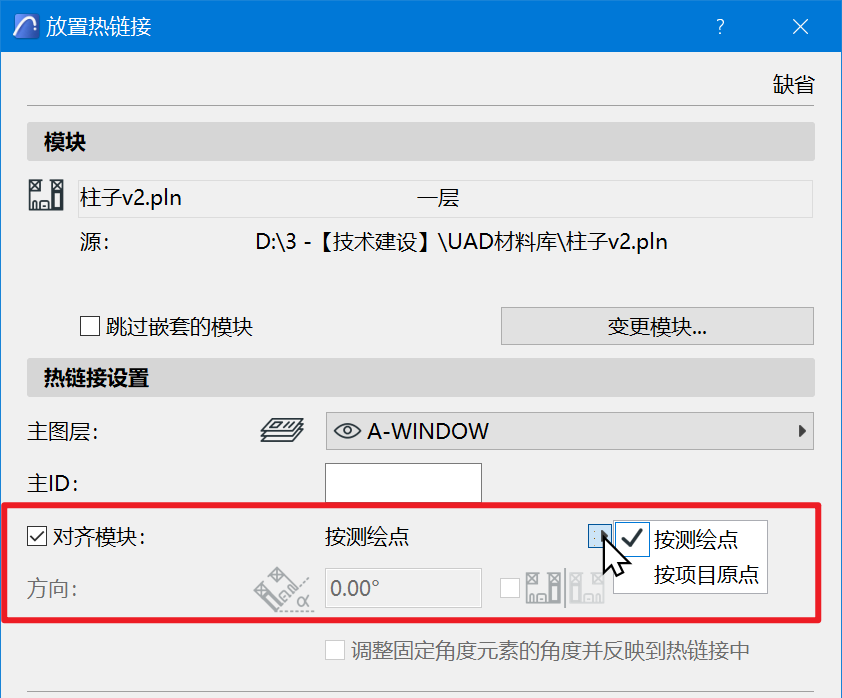

现在，在插入热链接模块的时候，可以选择「测绘点」作为模块的对齐点，方便图纸内容不在原点附近时的坐标对齐。

2、RFA 和 RVT 文件的交互被整合入 ARCHICAD。

上一版本作为插件支持的功能现在直接整合入默认安装包内。此功能支持的版本是 Revit 2021之前的版本。

可以热链接 RVT 模型文件。

可以将 ARCHICAD 的三维模型另存为 Revit 项目文件格式。

可以将 RFA 族文件导入 AC 成为 GDL 对象。同时，如果是设备族，可以支持生成 MEP 设备对象，Revit组中的数据和连接方式可以继承，用于在 ARCHICAD 中连接暖通和给排水的管道构件。

3、支持Rhino 6 和 Rhino 7 文件。

=可视化方面=

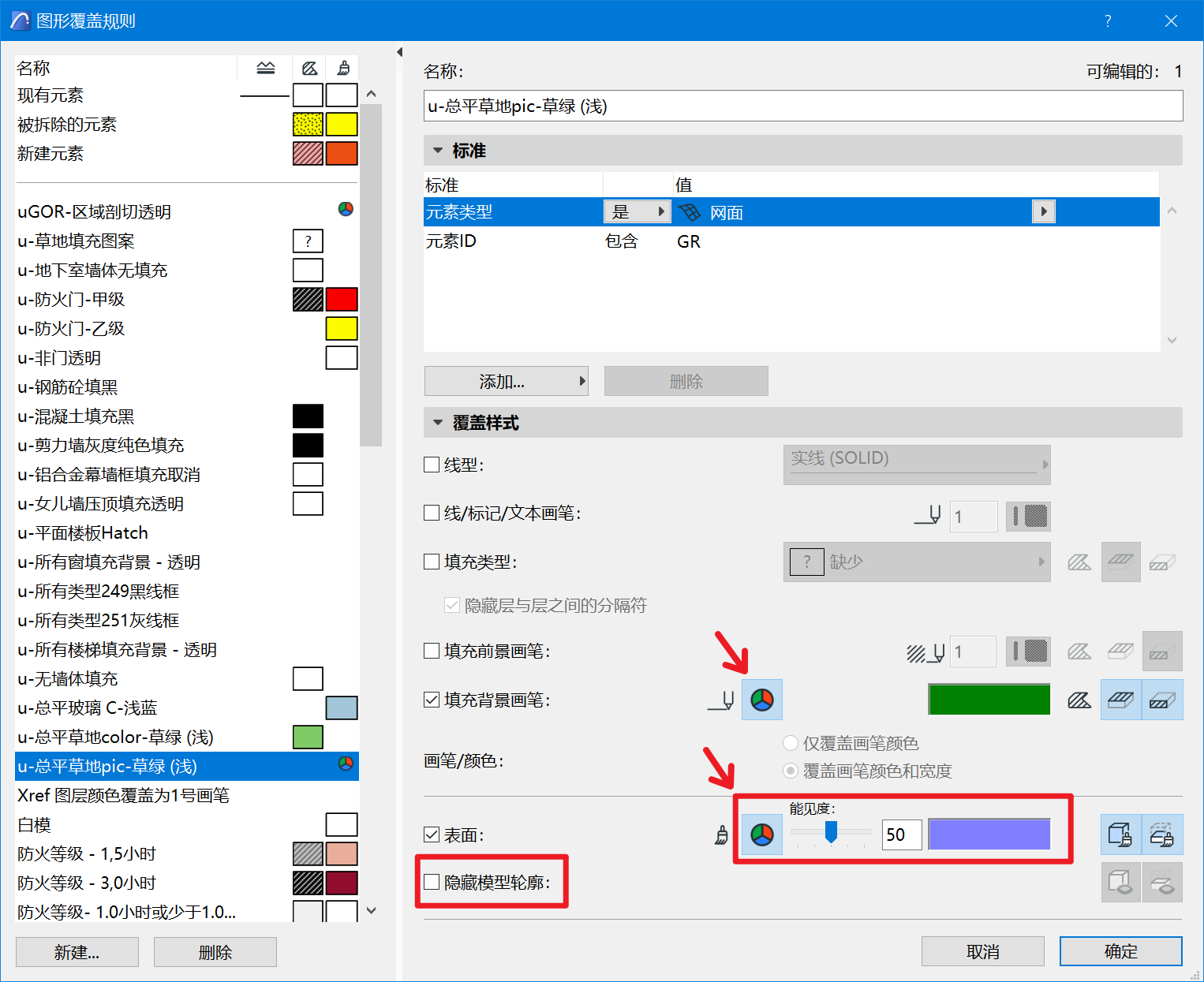

1、图形覆盖功能的改进。

图形覆盖功能的灵活性进一步提升，AC 25 新增了为「填充背景画笔」和「表面」的覆盖可以选择自定义的 RGB 颜色，而不必使用画笔颜色。这样免去了用户为了协调 2D 视图中覆盖的颜色和 3D 视图中覆盖的贴图颜色的麻烦了。这可以省去很多工作量，也会使得画笔颜色的设置更加精简。

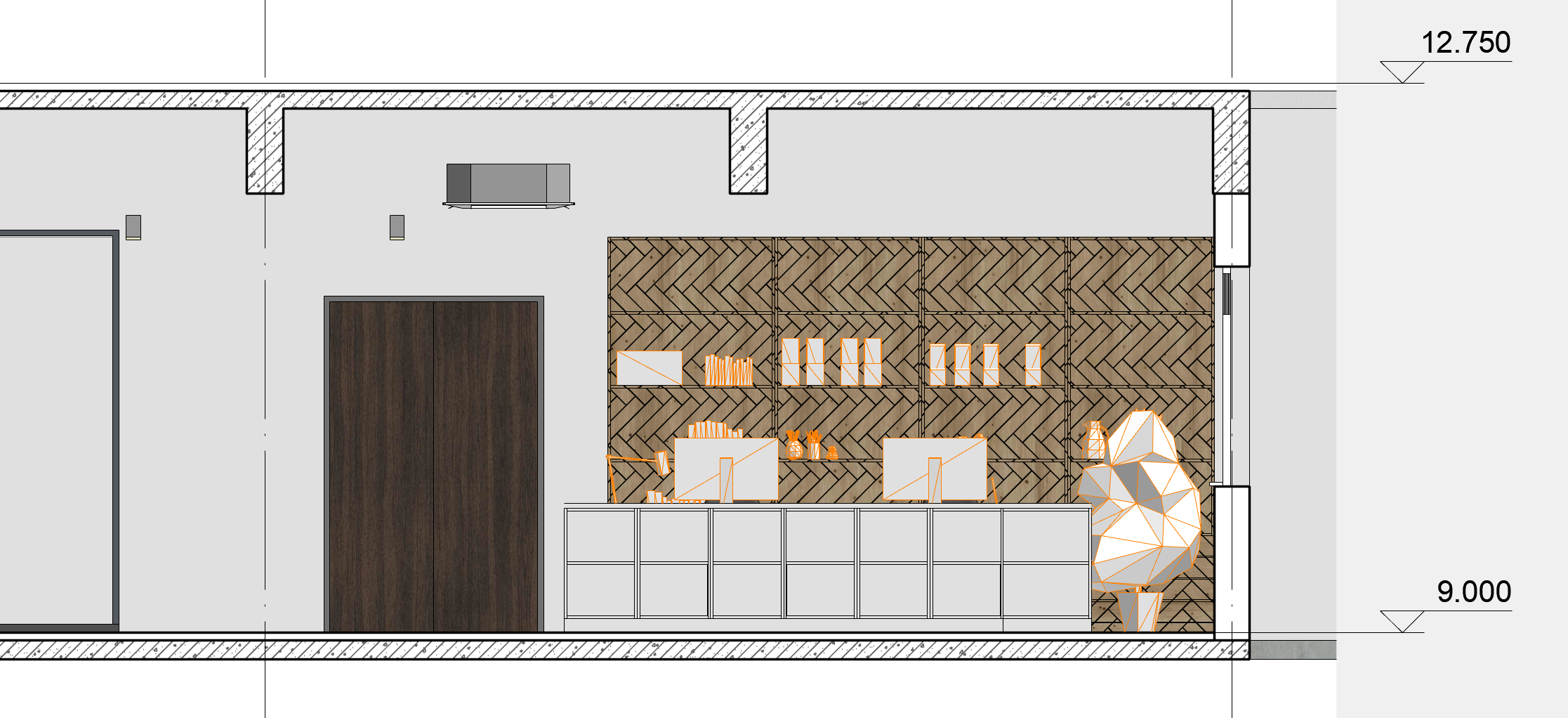

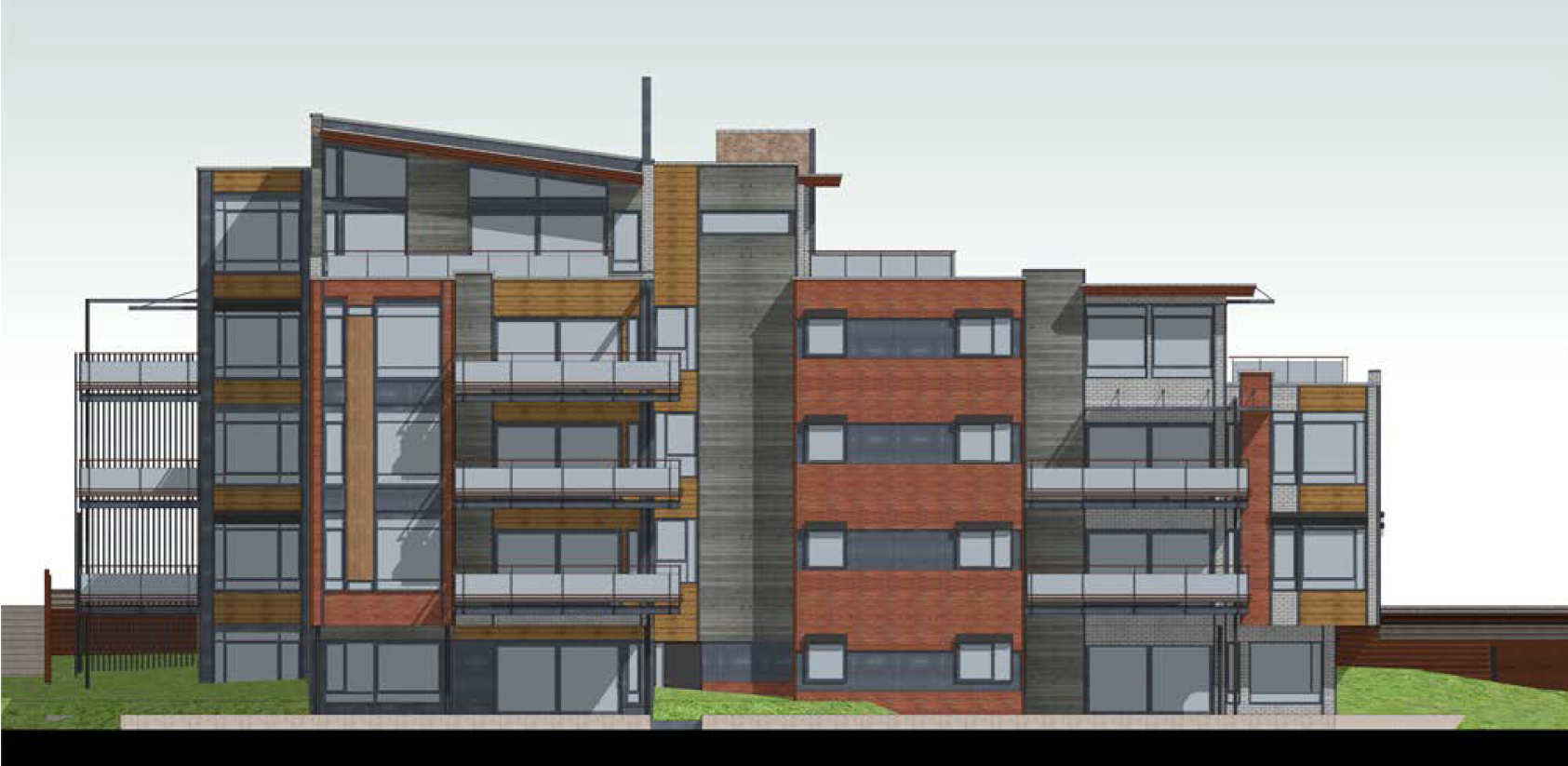

2、剖面、立面视图中可以显示表面贴图纹理。

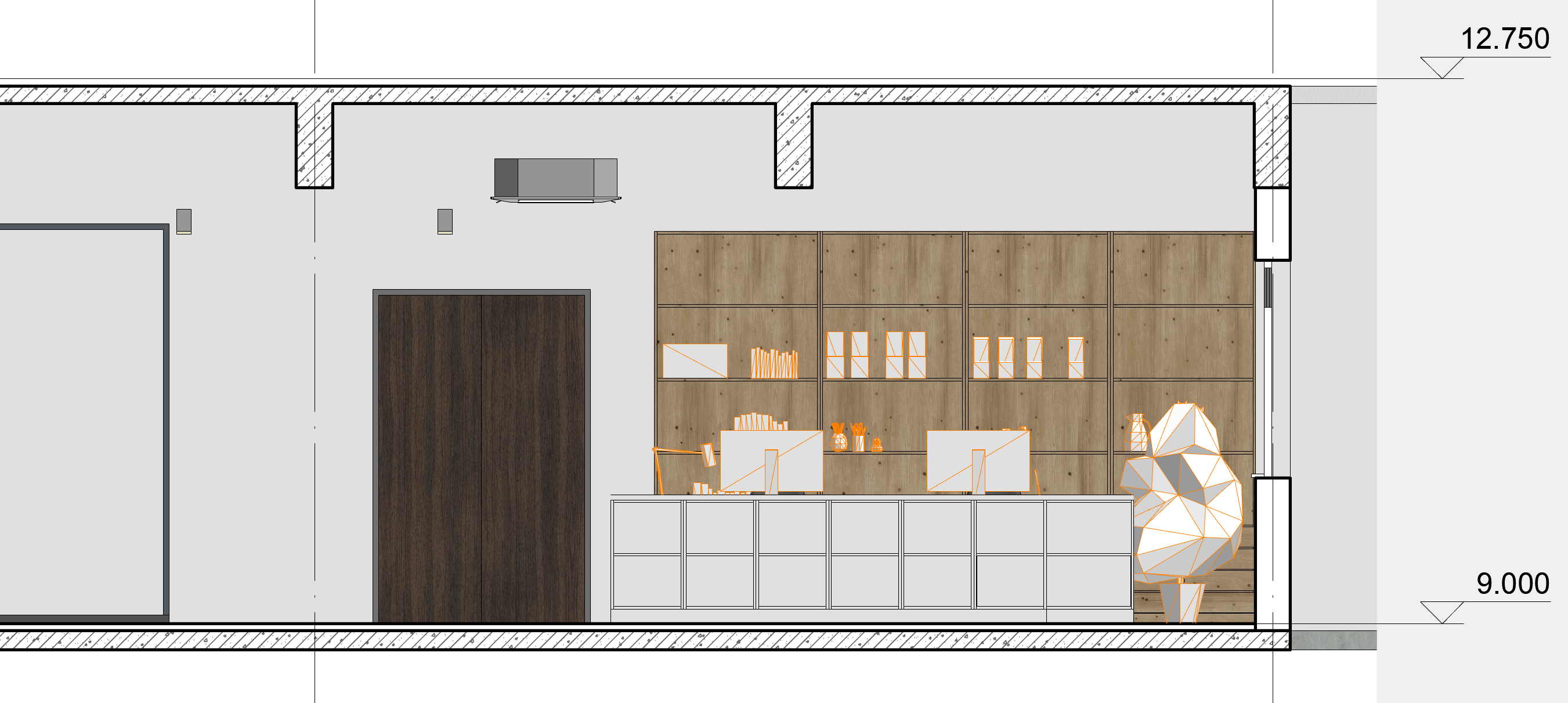

表面贴图纹理现在可以在剖面和立面中显示了，之前版本的剖面和立面图只能显示颜色或者矢量填充图案，无法显示贴图，这次的改进是的剖面和立面视图中的真实感大大提升，且和 3D 视图协调统一，更加整体。

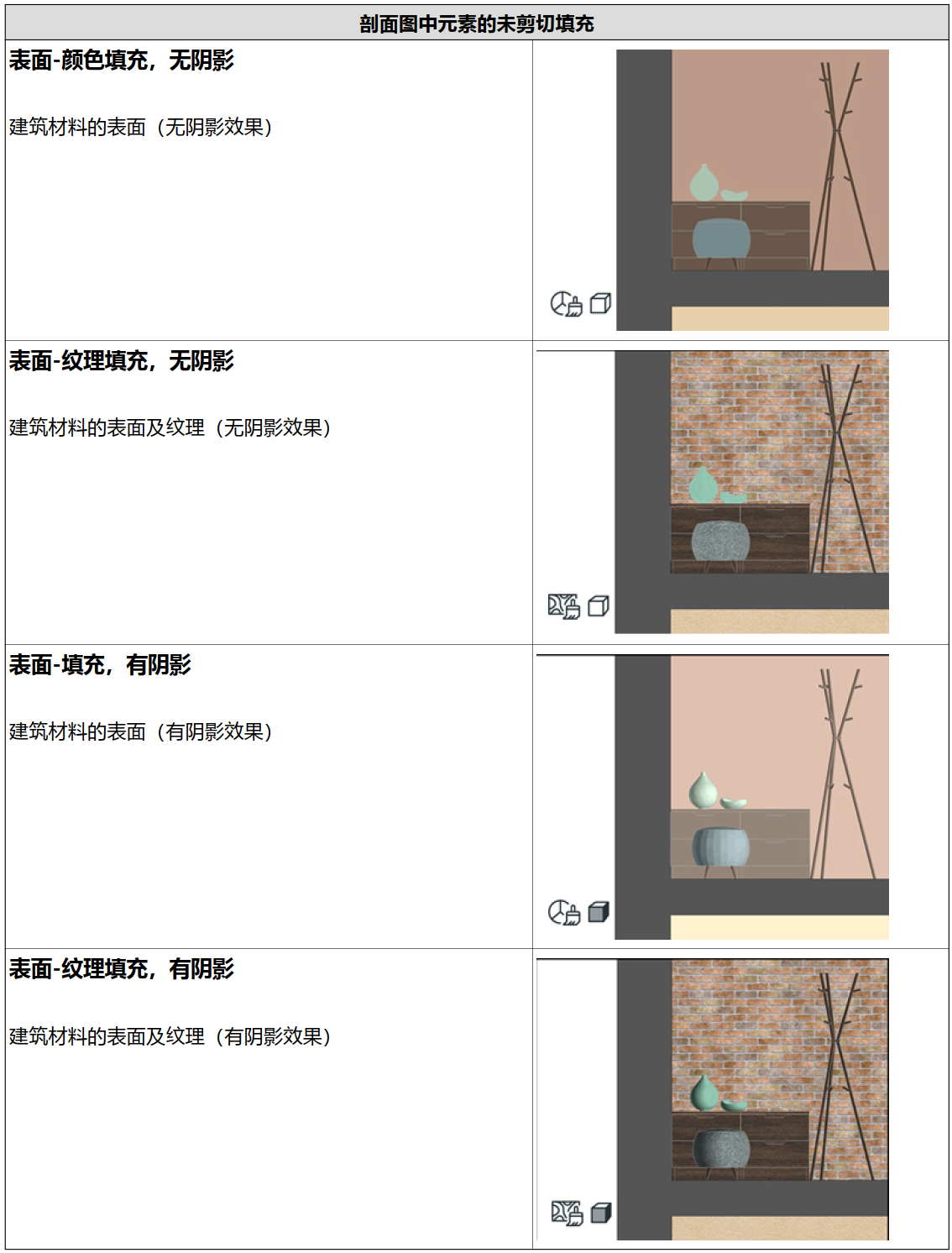

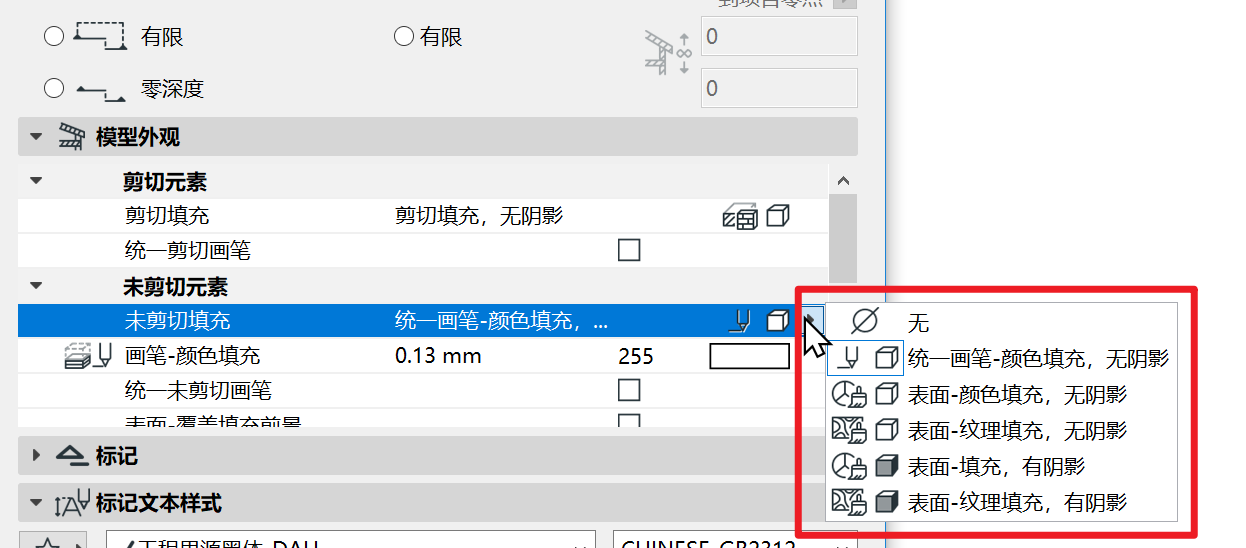

下图为软件PDF手册中的表格，较好地解释了各项功能的作用。

需要注意的是：这个功能中的「阴影」，英文版实为「Shade」，翻译为「光影效果」更好，而不应理解为遮挡生成的阴影。

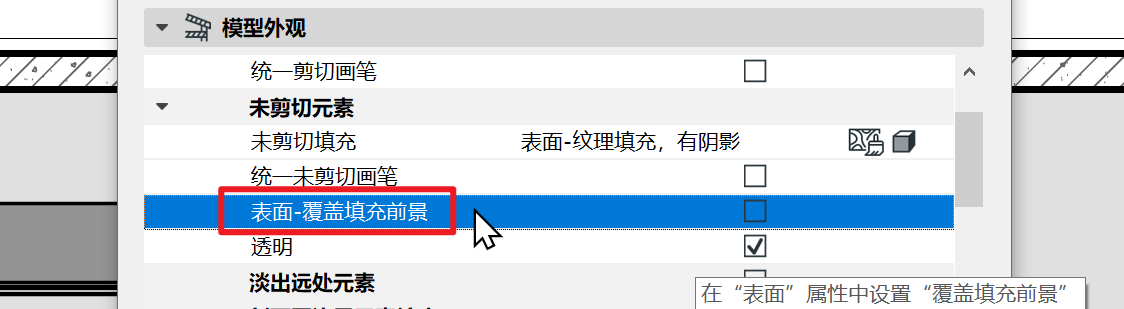

原「矢量填充」选项改名为「覆盖填充」，下图选项中的【表面-覆盖填充前景】可以在贴图纹理显示的同时，将表面材质球中的覆盖填充矢量图案叠加在上面。

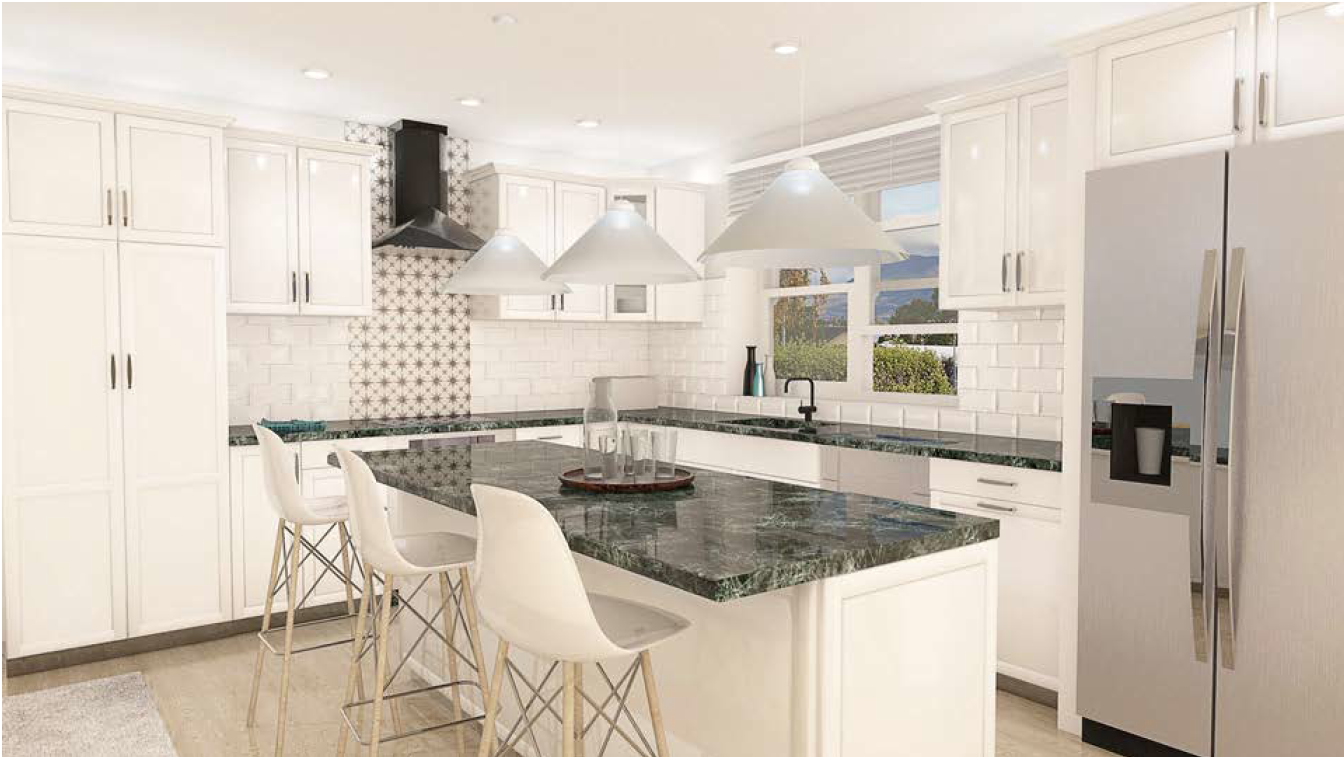

3、橱柜图库对象基本重写了。

官方把橱柜对象基本重写了一遍，除了一些细节问题外，功能上还是比较强大的，可以实现更多的现代橱柜效果。

此外，还更新了部分家具图库。
