BIM在设计阶段有几种应用模式?BIM设计1.5模式

发布:中文网小编4号 浏览:1347人 分享
发布于:2022-01-22 21:46

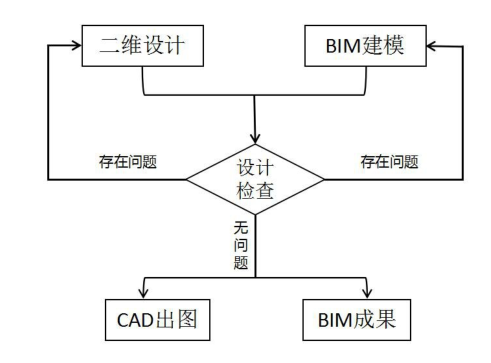

BIM设计1.5模式即在传统二维设计的过程中,同时进行BIM三维翻模工作。设计过程中依然以二维设计为主导,BIM建模工作在设计过程中同时开展,BIM应用成果实时反馈给二维设计师,辅助设计决策,将问题提前解决在前期的设计阶段,协助施工图设计师修改深化并完善设计。


此模式下,BIM技术的作用是辅助设计决策,减少设计错误,避免设计过程出现大量的重复返工问题,提高设计质量。此模式中,部分设计院开始让院内掌握BIM技术的设计师承担BIM建模工作,但设计决定权依然在二维设计师手中,由二维设计师决定是否采纳通过BIM技术提供的设计建议。同时,二维施工图设计师随时可能有新的想法和设计思路,并会根据施工图设计的进展不断地修改和完善自己的设计,此时BIM工程师只能被动地根据不断变化的新条件,进行大量反复的修改建模工作,工作量与工作时间成倍增加。作为设计院来说,对同一设计项目,需额外投入的人力物力也较多,整体的设计质量有所提升,但设计效率与经济效益在此种模式下有所下降。BIM设计1.5模式中,BIM技术开始进入到设计过程的内部流程中,并承担起随时进行碰撞检查、减少施工图错误、异形构造建模及部分施工图出图的工作,但由于二维与三维设计团队同时存在,设计过程中会增加许多无形的矛盾,内部管理会出现较多的问题。BIM设计1.5模式是设计单位在过渡阶段进一步应用BIM技术的产物,随着设计单位对BIM技术的完全掌握,其最终会被完全BIM正向设计的BIM设计2.0模式所取代。

BIM技术是未来的趋势,学习、了解掌握更多BIM前言技术是大势所趋,欢迎更多BIMer加入BIM中文网大家庭(http://www.wanbim.com),一起共同探讨学习BIM技术,了解BIM应用!
