设计阶段的基于BIM技术的设计分析主要包括日照、风环境、热环境、声环境、应急疏散分析等。

风环境分析

风环境分析主要包括空气龄、风速和风压。在项目规划阶段，通过建立模型体量，采用Autodesk Simulation CFD软件，并结合当地气象参数，模拟分析建筑物周边是否满足绿色建筑评价标准。如若不满足绿色建筑评价标准，则通过改善建筑布局、景观布置来改善建筑物周边流场分布，减少涡流和滞风现象，进而为人们营造一个舒适的居住环境。

日照分析

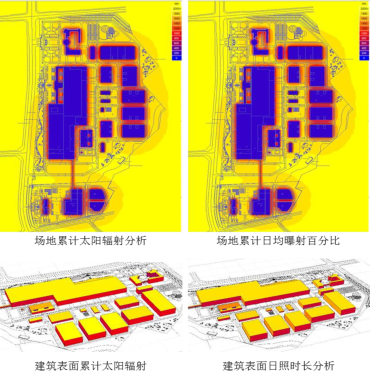

日照分析采用Autodesk Ecotect Analysis软件，将Revit模型以GBXML格式导出并导入Ecotect软件，该软件有强大的日照分析功能，可以对可视化投影遮挡分析（以直观的三维效果图显示遮挡与投影情况，一般不需要数据计算）、太阳轨迹图（精确分析全年日照和遮挡情况，图表显示为主）及基于此的遮挡与遮阳优化等内容进行分析（对遮阳系统和可能产生的遮挡情况进行分析和设计优化）。由模拟显示，红色区域日照辐射低，降低围护结构基本耗热量；黄色区域日照辐射强度高，可以通过种植树木等措施改善室外日照环境。

热环境分析

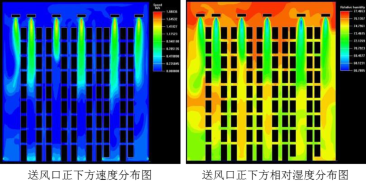

BIM热环境分析包括室内和室外两部分，是建筑设计的重要部分。设计人员通过热室外环境分析，可以进行调整设计方案思路和设计环境，从而达到预期目标。太阳辐射、人体散热、围护结构传热都是室内热环境分析的重要方面。BIM还可以做建筑仿真分析，模拟室内外温度场、风速场变化情况，为建筑物保温和空调通风方案做出预测性分析和验证性分析。对某卷厂高架库进行模拟分析，根据模拟结果可以看出该空调设计方案基本满足工艺要求。

声环境分析

声环境好坏直接影响建筑物的舒适程度，BIM数据模型可以为声环境模拟软件提供模型，分析建筑的噪声大小变化曲线、声强曲线。设计人员可以据此判断建筑设计规划是否合理、隔音降噪设施是否满足要求等。歌厅、电影院等建筑对声音质量品质要求高，这就需要设计人员进行准确的计算，BIM模型的建立简化设计过程。提高了计算速度，噪声模拟软件可以得到较为真实室内声音、声强分布，有助于设计人员优化建筑物设计。由模拟分析图不难看出，厂区室外噪声主要源于附近道路车辆，但是对厂区影响较小，满足噪声要求。

应急疏散分析

BIM技术可提供精确、全面的建筑信息。通过BIM模型人们可以快速地了解建筑环境信息，对建筑疏散空间有个更全面的了解，通过BIM技术进行虚拟模拟，不单更接近现实情况，也节约了模拟成本。Pathfinder是由美国Thunder head engineering公司开发的一款基于人员进出和运动的模拟器，它基于计算机图形仿真和游戏角色领域的技术，对多个群体中的每个个体运动都进行图形化的虚拟演练。基于该软件可以生成逼真的3D可视化应急疏散模拟动画，通过多种模拟方案的比较分析得出合理的疏散方案。

作者：吴欣欣 仅供学习交流 版权归原作者所有 如有侵权请联系删除
