科学技术影响建筑结构设计发展，从二维时代到CAD时代再到当前BIM时代，建筑结构设计实现了二维图纸到三维模型的演变，建筑结构设计质量不断提升。将BIM技术应用到建筑结构设计中，通过构建一个数据化模型，能够更加直观分析建筑结构设计的不足，并快速进行修改与优化。

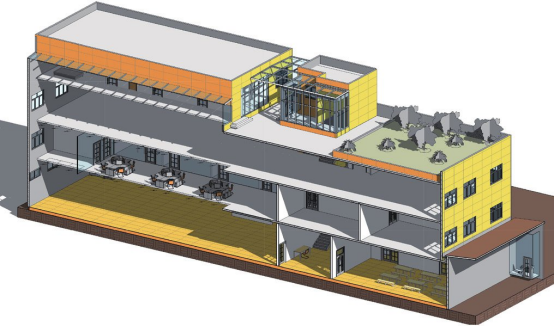

BIM技术在建筑外部结构设计中的应用。在传统二维视图下的建筑外部结构设计，受限于视野与数据信息因素的影响，其结构设计成果往往以二维图纸形式出现，且后续优化设计需要耗费大量人力物力。而BIM技术的可视化、数据化的特征，弥补了传统二维结构设计的不足，能够促使建筑外部结构以三维形式出现，并且可根据BIM软件中数据信息对建筑外部结构进行实时与随时调整，不断提升建筑结构的美观性与安全性。如图所示，图为基于BIM技术的建筑外部结构设计，其以建筑结构二维图纸为依据，以BIM技术为技术依托，通过在BIM软件中构件建筑外部结构的库、族，生成了三维建筑结构立体模型，便于后续的结构优化、外立面装饰等工作。具体而言，根据建筑结构设计目标与图纸，将建筑结构构件标记分类，并建立不同结构的建筑结构库。利用BIM建模技术对建筑结构进行建模，并对其进行渲染装饰，生成立体化三维化的建筑结构模型。值得注意的是，该建筑结构模型并非一成不变的，建筑结构设计师只需要利用BIM的建模技术对数据模型信息进行调整，就可实现建筑结构的动态调整，显著提升了建筑结构设计的效率与质量。

BIM技术在建筑内部结构设计中的应用。在BIM技术的建筑内部结构设计中，结构模型创建与碰撞检查是不可或缺的结构设计工作，其中前者主要利用BIM技术的可视化与信息化，而后者主要利用BIM技术的自动化。其中在结构模型创建层面，要做好结构模型创建与结构计算工作，以确保结构模型方案；而碰撞检查主要是对导入的建筑结构模型进行定向检查，

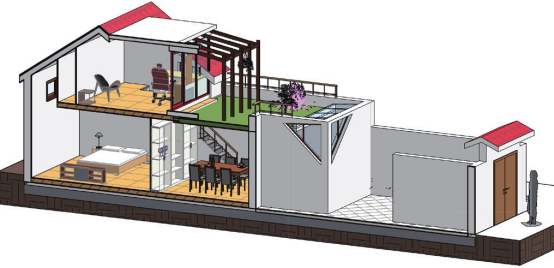

避免出现管线碰撞等问题，有助于提升建筑结构的精确性与安全性。显然，BIM技术能够将建筑结构绘制与优化结合到一起，提升建筑结构设计质量。如图所示，图为基于BIM技术的建筑内部结构设计图，其与常规BIM建筑结构设计流程相同，经历了模型建立、模型分析与模型优化设计三个过程，几乎囊括了建筑结构设计所有信息，且将整体建筑结构设计集中于同一个模型之上，提升了建筑结构设计的协同性。

综上所述，BIM技术在建筑结构设计中的具体应用，涉及到建筑结构模型的初始建立、代入结构分析软件以及后续结构动态更新等流程，其运用BIM技术的信息化、模型化、协同化等特征，能够使得建筑结构更加完善，提高设计效率。
