Revit协同设计怎么做？上海Revit协同设计案例
该项目为上海漕河泾某地块综合建筑群，其中包括5栋科研办公楼（每栋逻辑类似，但均不相同）、3栋科技创新服务设施用房、1栋专家楼（四星酒店）以及其他配套用房。项目总建筑面积20多万平米，含地下室在内子项共12项。
业主明确提出了BIM设计要求，其中也包括结构与设备专业，在前期设计阶段就尽可能减少错漏碰缺等问题。如果仅采用单一协同设计模式，均无法满足要求，工作集模式硬件难以负荷，外部参照模式的设计灵活度又不够，故最终以两种模式混合应用于项目中。

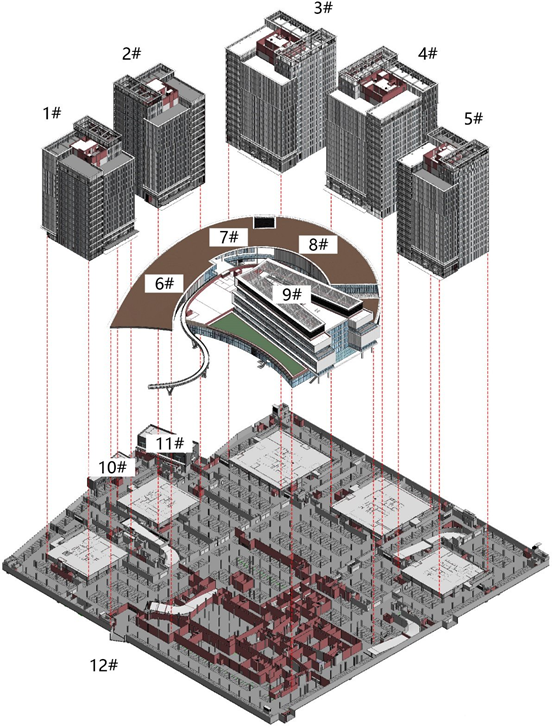

图1 上海漕河泾某建筑群Revit模型拆分图
根据整体逻辑与竖向分区，项目分为三个中心文件，由三波设计人员同时进行协同设计。其中12#整体地下室及配套用房（10#垃圾房、11#变电站）作为母中心文件，地上部分中1#～5#办公楼、6#～9#专家楼与服务用房作为两个子中心文件外部参照。

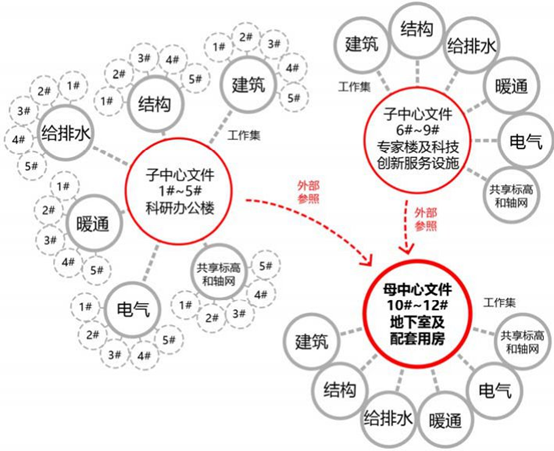

图2 Revit协同设计混合应用模式逻辑分析图

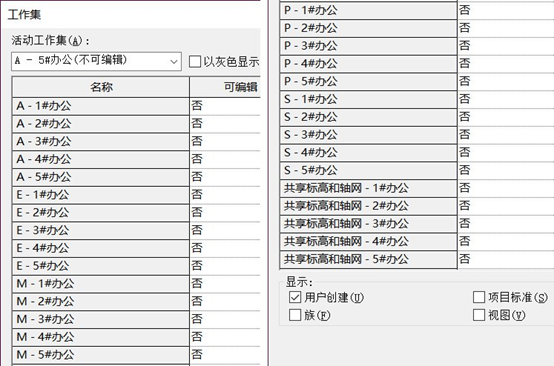

图3子中心文件1#～5#办公楼工作集分配图
在1#～5#办公楼中心文件中，由于楼栋之间界线清晰，故以专业与子项单体再次排列组合细分工作集，共享的标高或轴网视为一个单专业，确保设计工作有序进行。
俞侃 仅供学习交流 版权归原作者所有
