Grasshopper技巧：如何使若干个排列顺序错乱的矩形曲线顺序和方向改为一致？
问：如何使若干个排列顺序错乱的矩形曲线顺序和方向改为一致？

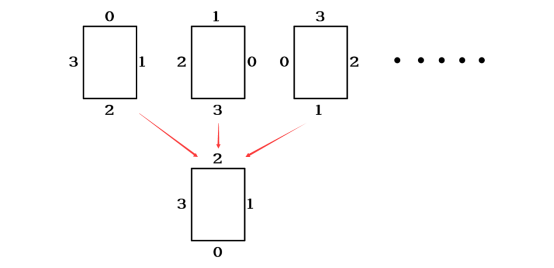

（比如每个矩形的下边排列顺序都是0，然后统一逆时针排序）
答：

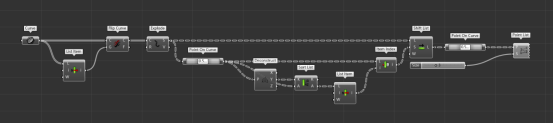

核心逻辑：首先将所有曲线的方向调整一致，利用Flip curve工具，接着用核心运算器Shift List将所有矩形曲线数据偏移到目标位置。

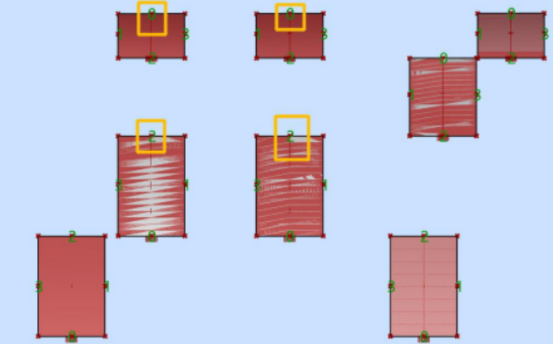

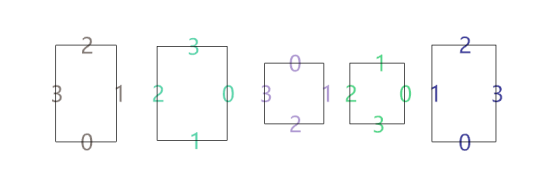

以上述图片为例，矩形曲线的排列顺序和方向都是不一样的。

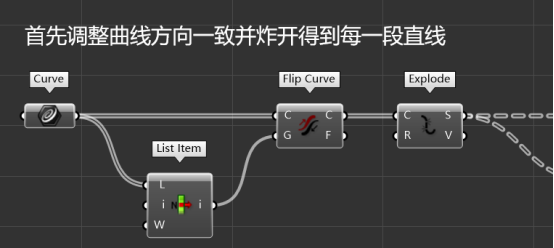

1. 首先调整曲线方向一致并炸开得到每一段曲线

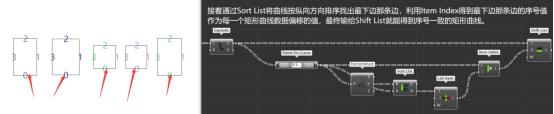

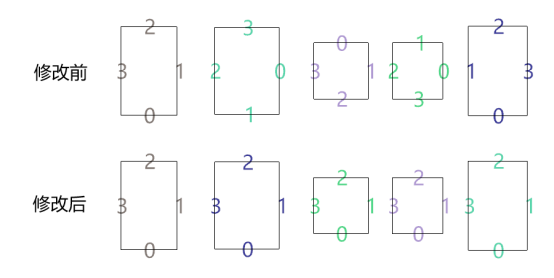

2. 接着通过Sort list将曲线按纵向方向排序找出最下边的线，再利用Item Index得到最下边线的序号值让其作为每一个矩形曲线数据偏移的值，最终输给Shift List得到排序一致的矩形曲线。
来源：蜂巢建筑
