临建设计指什么?传统临建设计与BIM正向设计对比

发布:中文网小编4号 浏览:1554人 分享
发布于:2021-10-16 22:29

临建设施设计及布置是指根据现场勘查情况,考虑工作流程、进度安排,按照文明施工、安全生产的要求,对现场情况施工布置总体安排的过程。现场的平面布置需考虑施工区域工作面的划分、施工通道流线设计、现场临时水电的布置、现场生产设施、现场办公以及生活区等内容"。

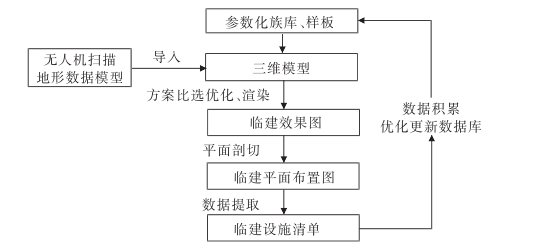

图1 临建正向设计流程

现阶段传统临建的设计依然停留在通过CAD二维平台完成方案设计,即使过程中应用了BIM ,也只是以“翻模”为特征通过 BM 技术进行可视化应用输出效果图,BIM模型的使用程度较低,难以便捷和准确地获取支撑前期成本测算的数据信息,对临建方案优化和成本管控上的提升效果甚微。

通过研究基于BIM的临建正向设计方法,直接在三维环境下进行设计可以做到一模多用,即:模块化参数化设计、方案优化、自动出图、数据清单提取。具体设计流程如图1所示。

临建BIM正向设计可实现如下目的。

(1)利用三维平台建立临建标准做法模型数据库,在 Revit中直接建模进行临建设计布置,实时查看方案效果并进行优化。

(2)利用三维模型生成临建总平布置图、临建楼栋平面图、临建设施标准做法大样等,实现图纸与模型同步更新。

(3)利用三维模型提取临建设施数据及工程量清单,通过数据指引方案调整,数据实时更新,更有效管控临建成本。

来源:《水电站设计》第37卷第3期2021年9月
