3种自定义显示模式：仿针管笔线稿、仿蓝图、仿AutoCAD

自定义“仿针管笔线稿”效果显示模式

Step1:

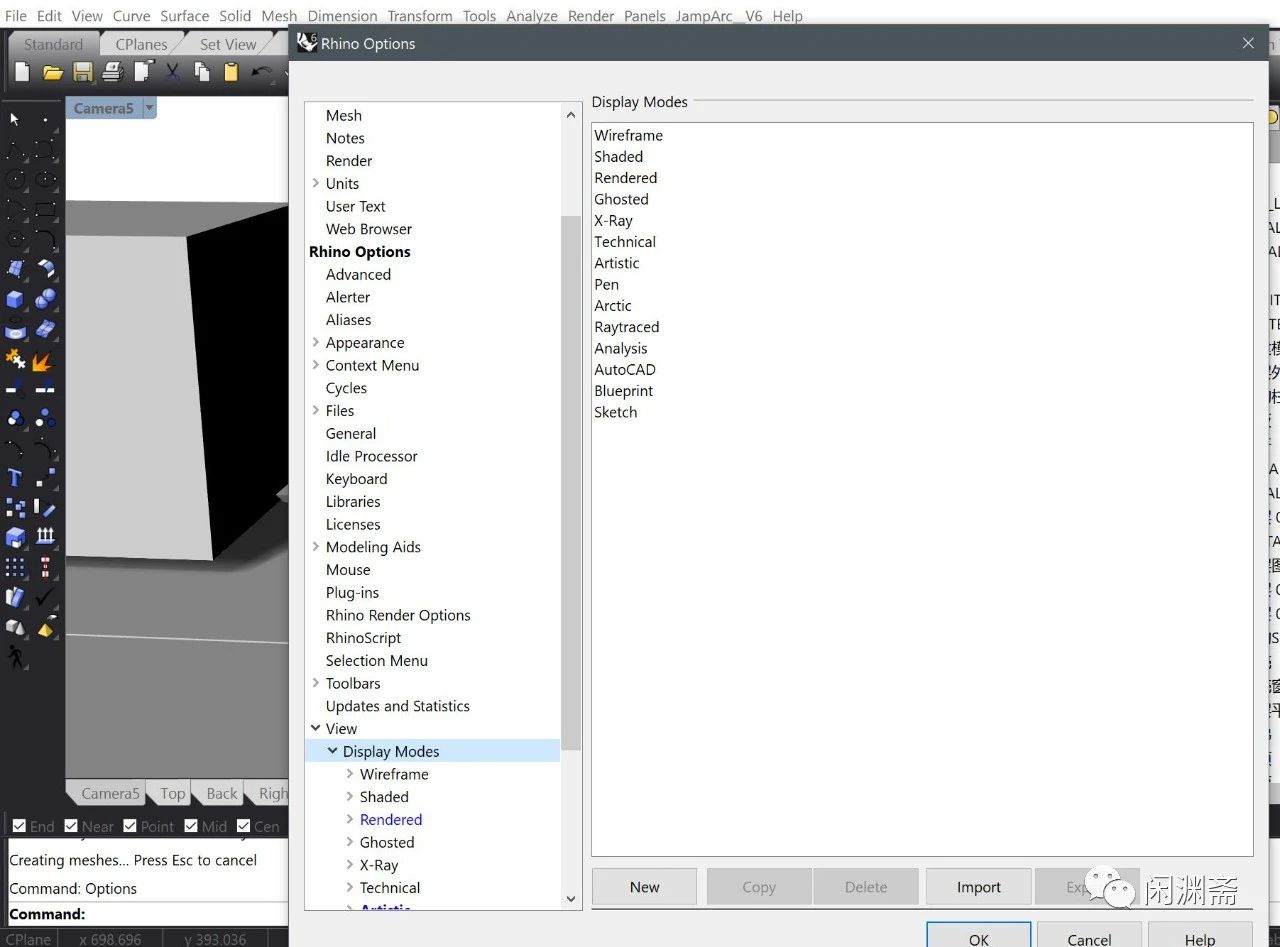

命令栏键入"options"，弹出设置菜单；左侧菜单拖至最下部，单击View-diaplay modes（视图-显示模式）。

Step2:

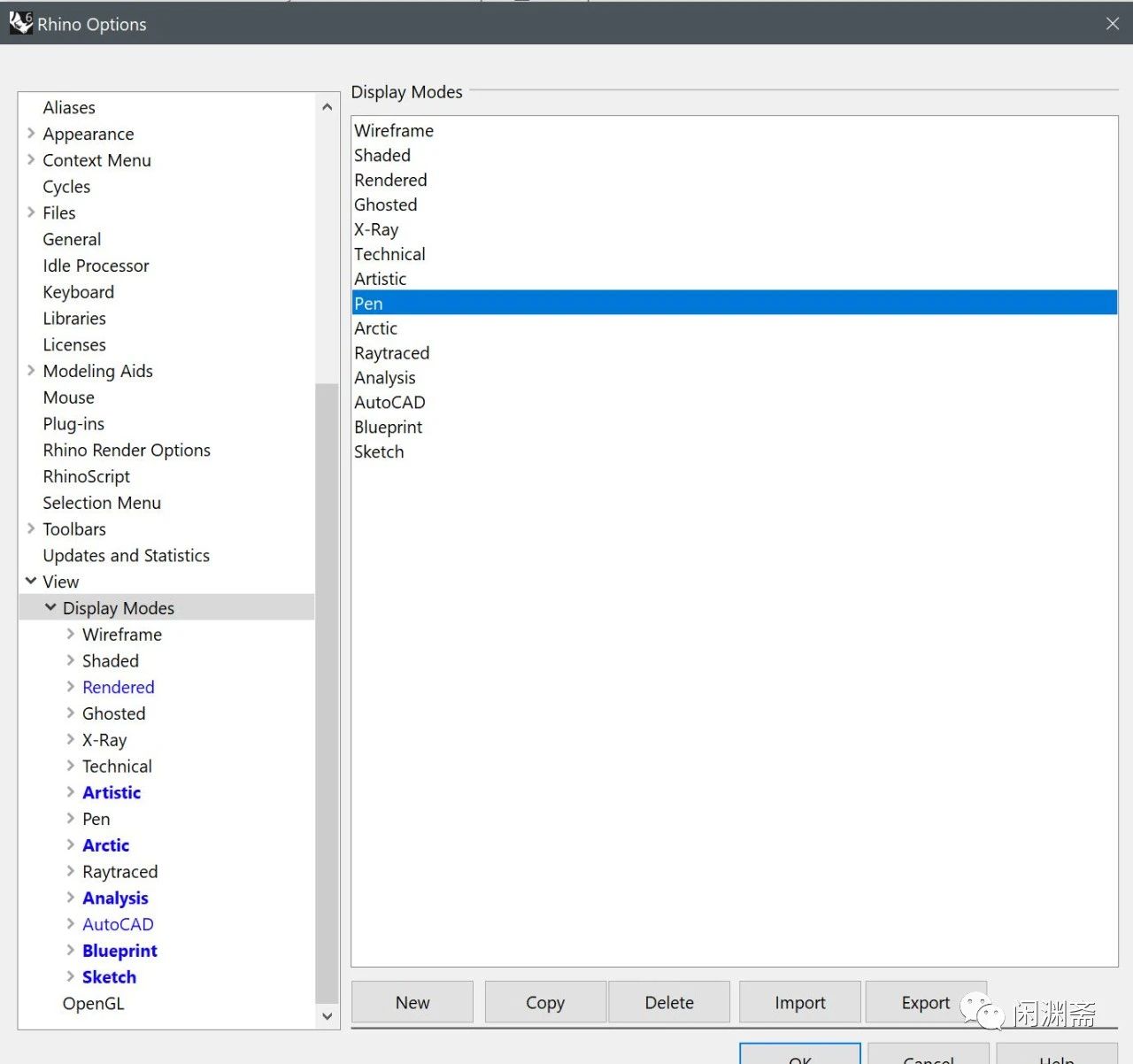

选中“pen”（钢笔模式），点击左下角"copy"（复制）。跳转到一个新建之显示模式。

在弹出的窗口中进行如下设置：

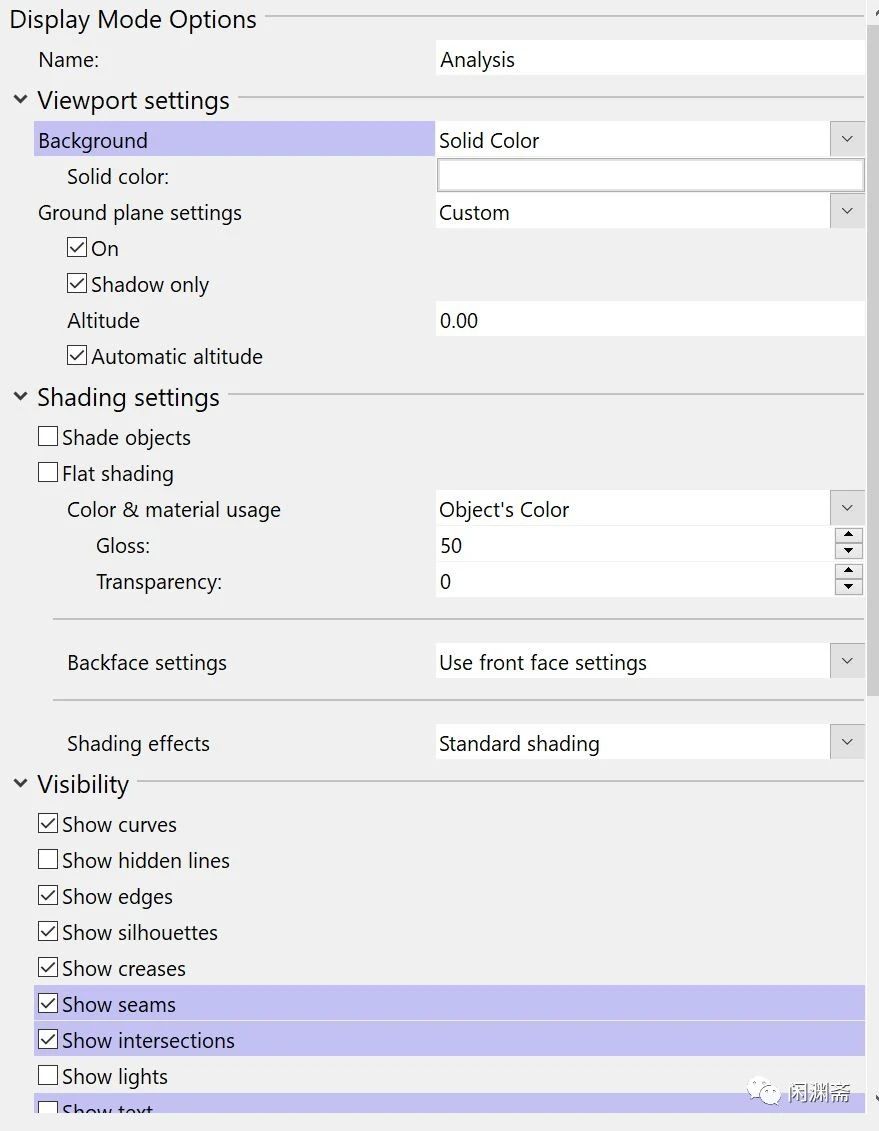

1）将"display mode option"（显示模式选项）下的"name"设为"analysis";

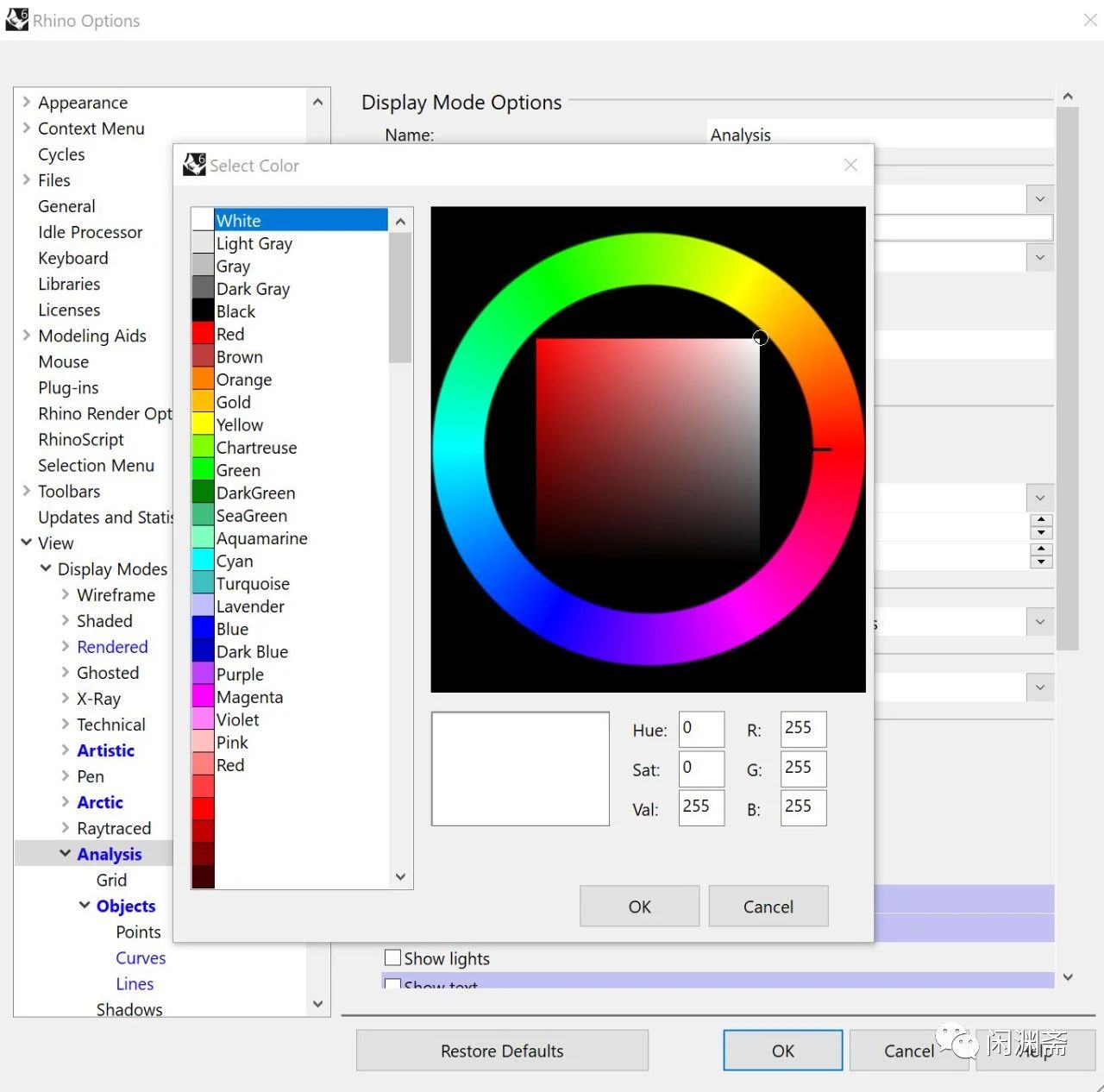

background(背景)栏目选择“solid colour”（纯色填充），并把色彩选为纯白色。

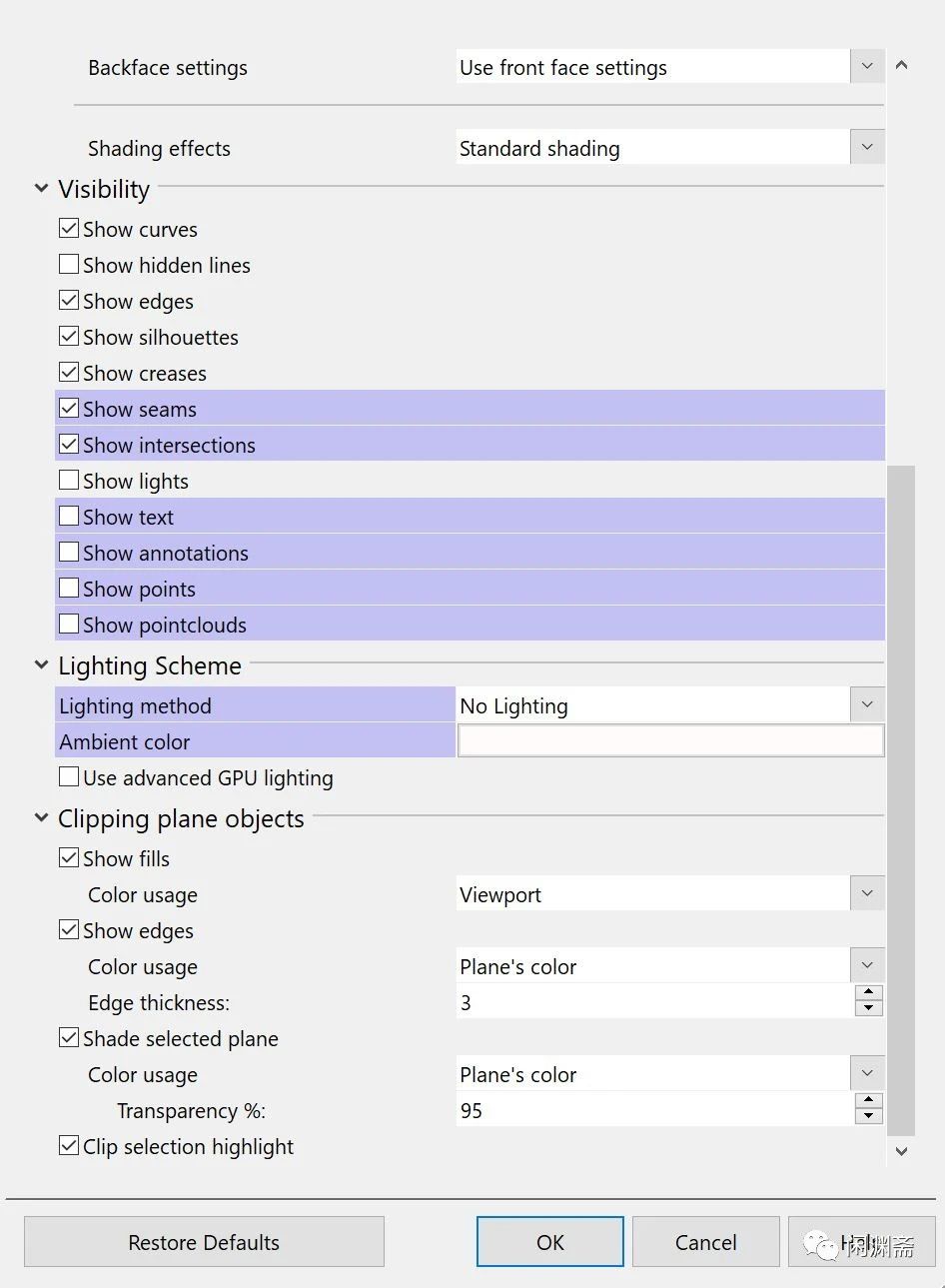

2) 在visibility(可见性)栏中，勾选"show seams","show intersections"，以在线稿中显示相交线。

3) 取消勾选从"show text"到"show pointcloud"的可选项。

4）Light Scheme(照明图示)中，lighting method(照明方式)选择"no light"（无照明），ambient colour设为纯白色。

Step3:

找到左侧菜单列表的"View-Display mode-Analysis-Objects" (视图-显示模式-Analysis-物件);

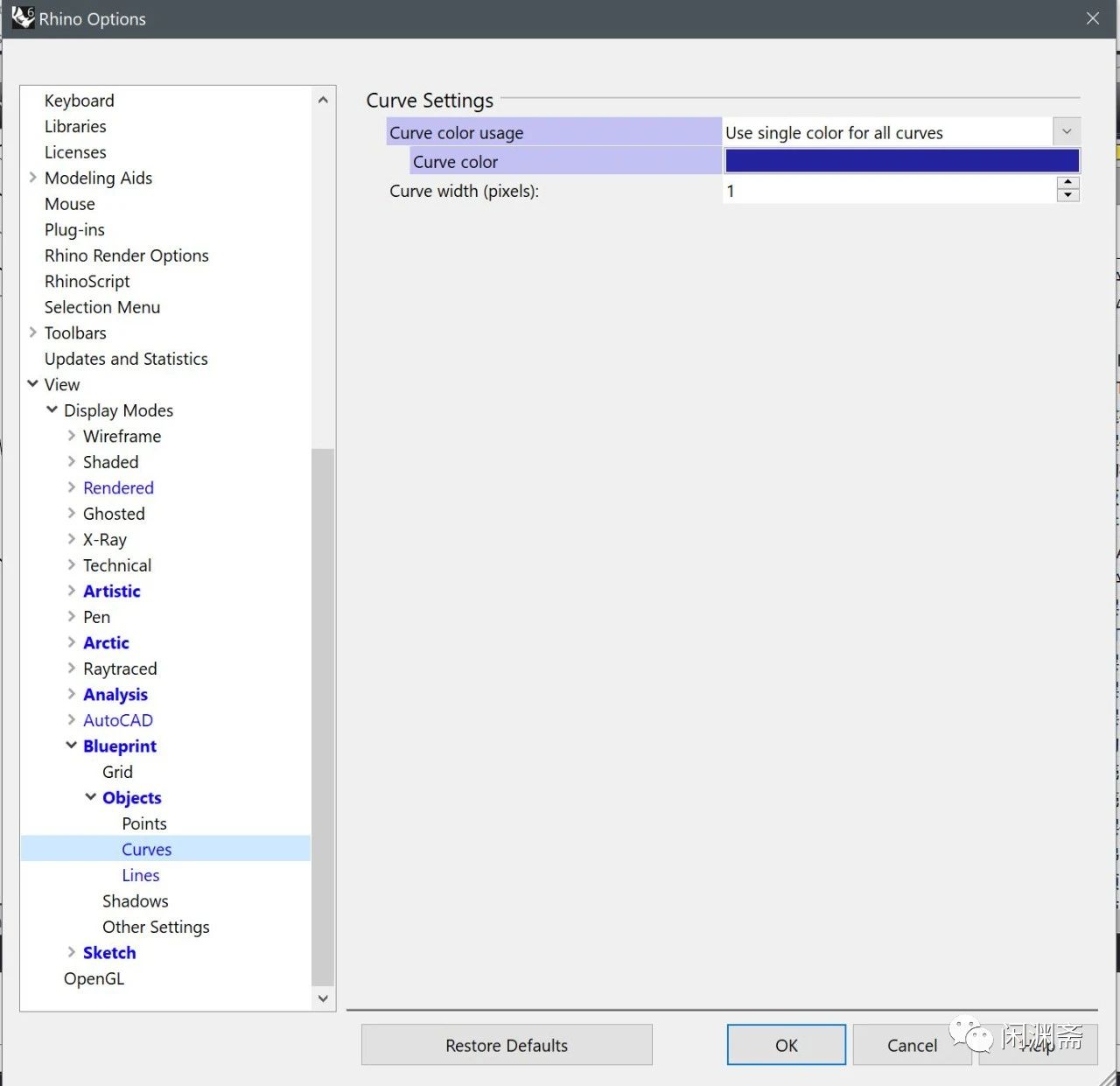

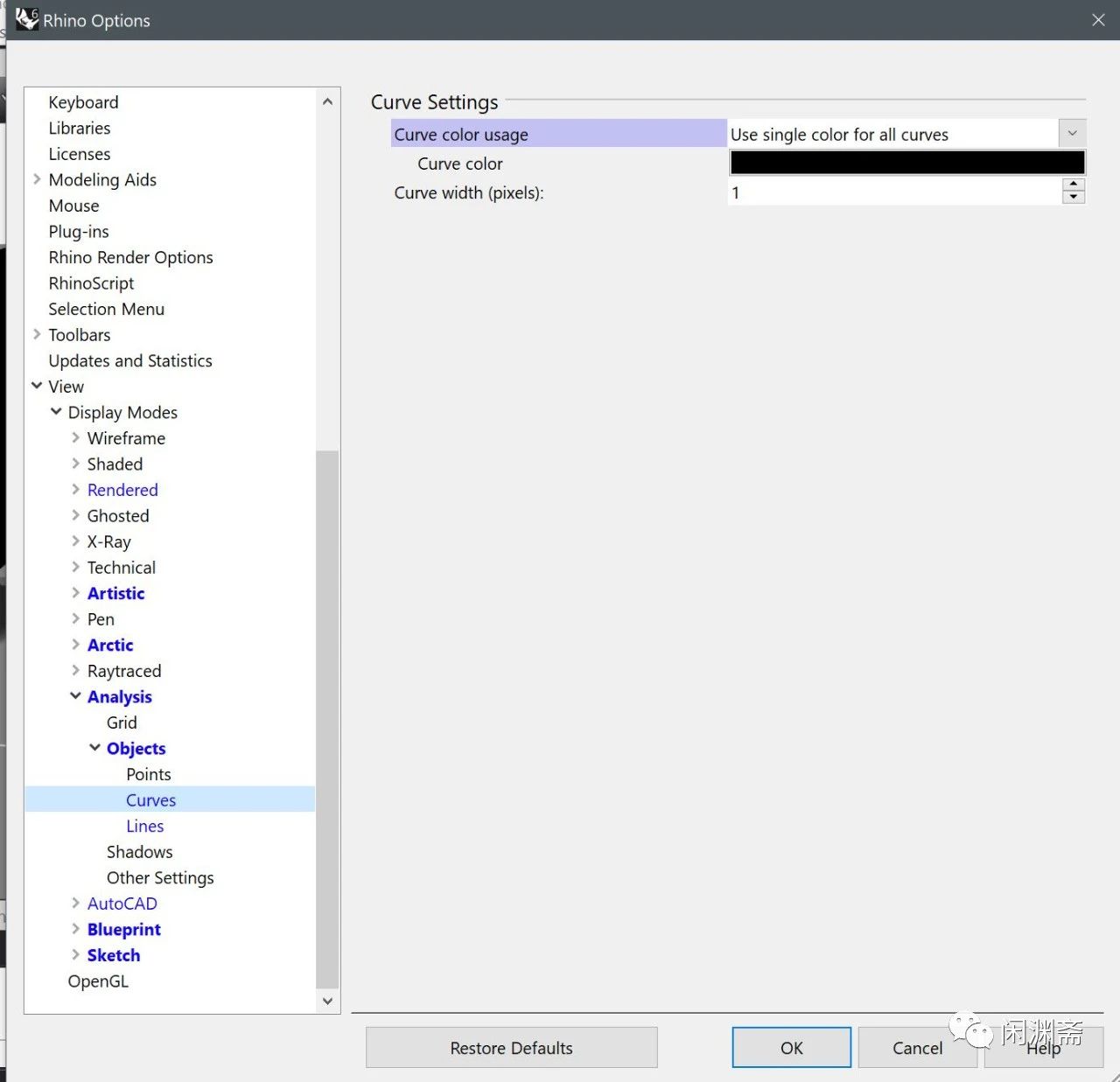

点开“Objects”（物件）字样左侧的小三角图标，选择三级菜单中的"Curve"（曲线），将Curve colour usage设为"using single colour"（使用单一颜色）。

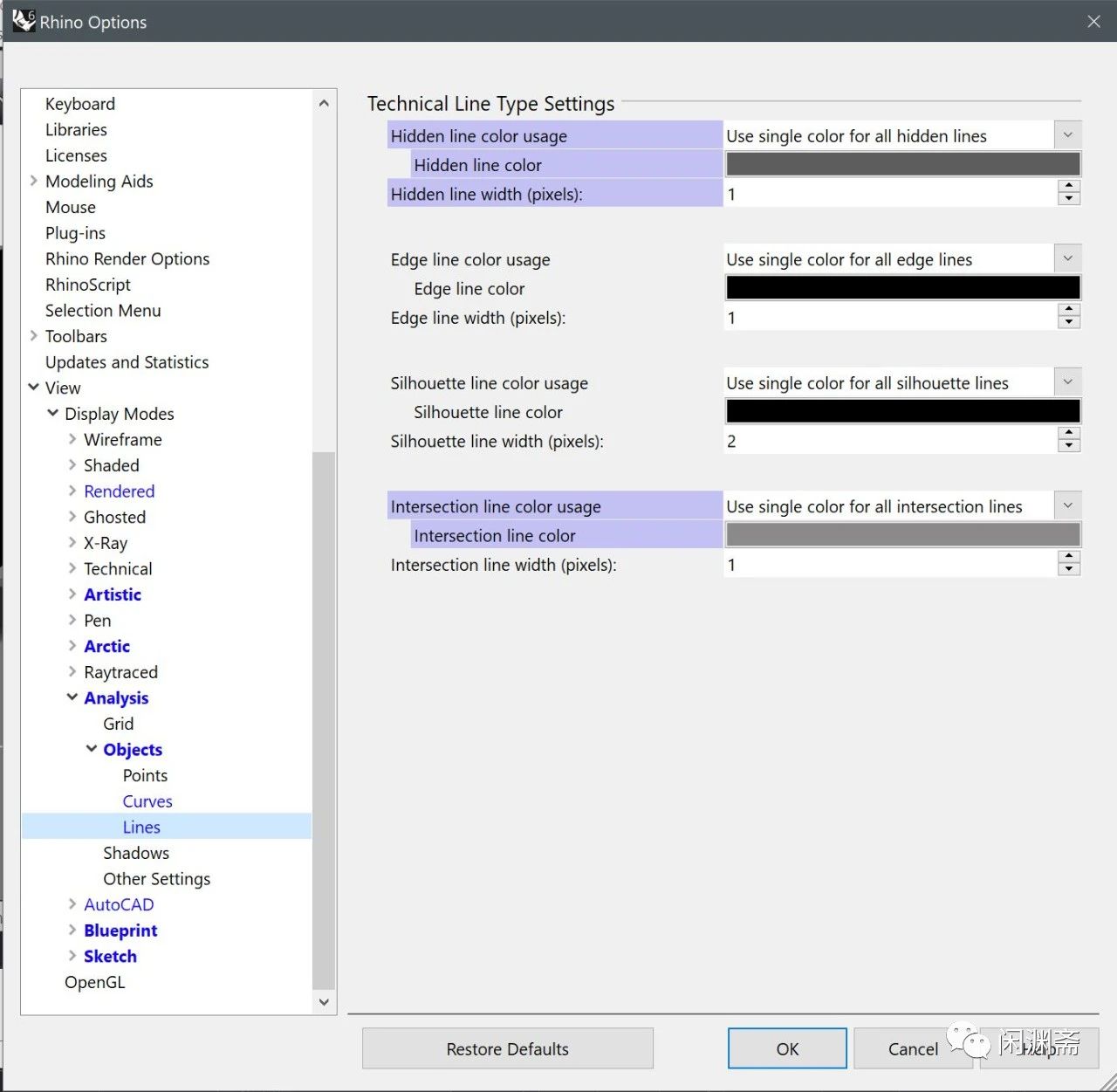

Step4:

找到左侧"lines"（线），把Technical line type settings（技术图纸线型设置）中的线型依照如下设置：

Hidden line使用单一颜色（较深灰色），线宽为1；

Edge和Silhouette保持默认，其中，silhouette线宽为2；

Intersection line使用单一颜色（浅灰色），线宽为1.

按OK键确认。

Step 5:

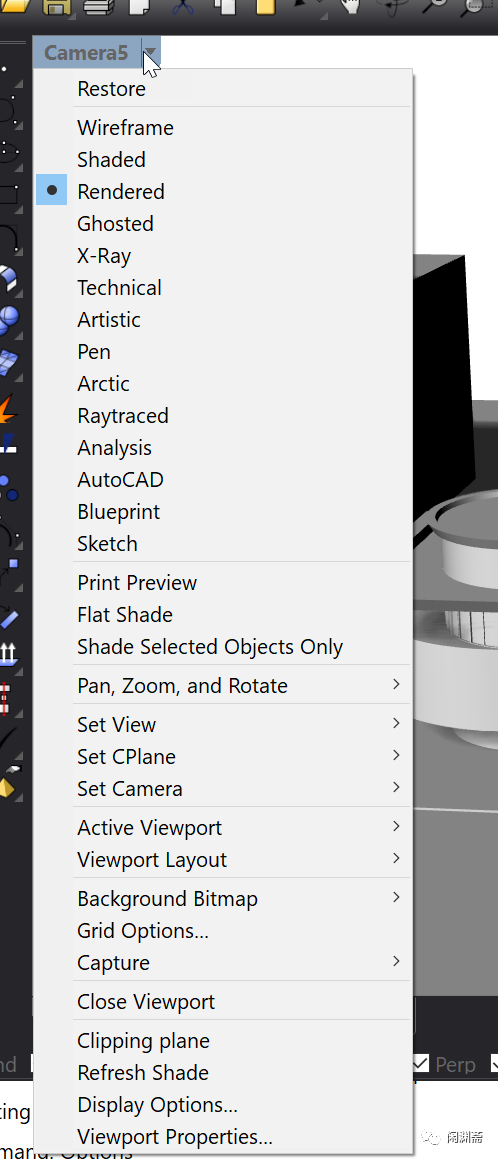

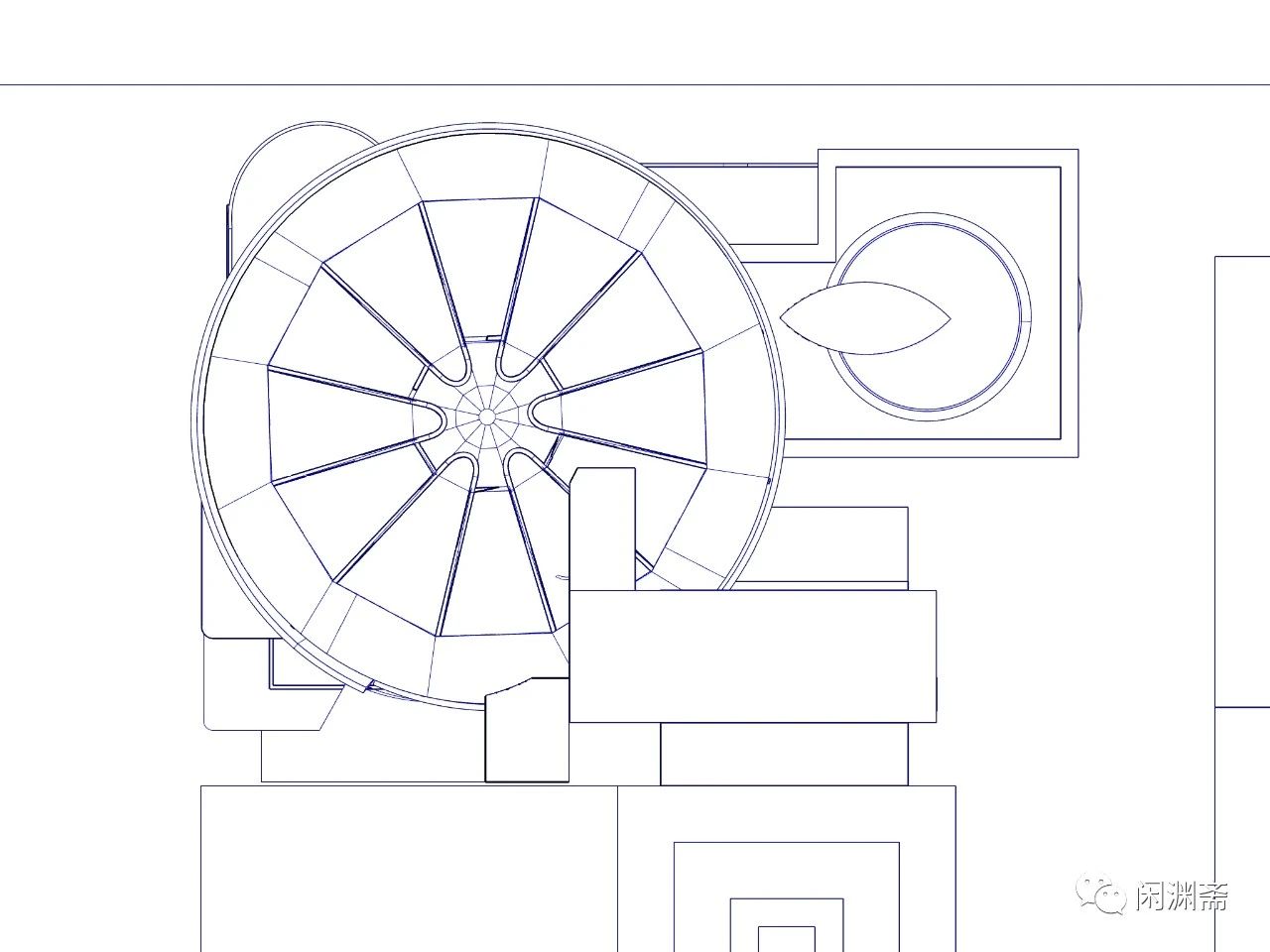

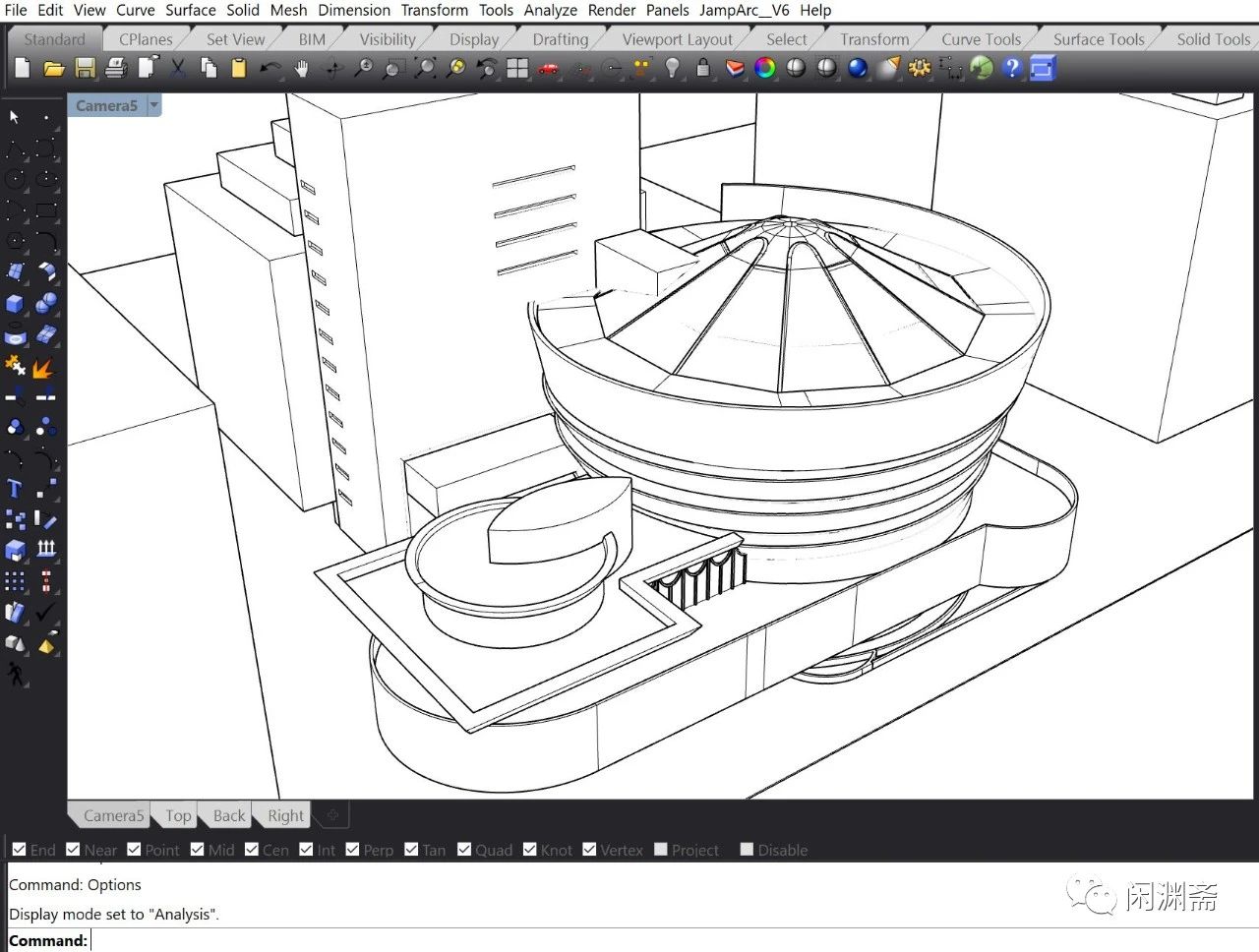

点击视图标签右侧的小三角，选择显示模式至“Analysis”，查看仿针管笔线稿出图的效果。

自定义“仿蓝图”效果显示模式

Step1:

回到上文“仿针管笔线稿”设置过程中的Step2，选择上文设置所建立的的"Anlysis"模式，单击左下角“copy”（复制），得到一个新建显示模式。将名称设为“Blueprint”.

Step2:

如法炮制。设置参数如下。

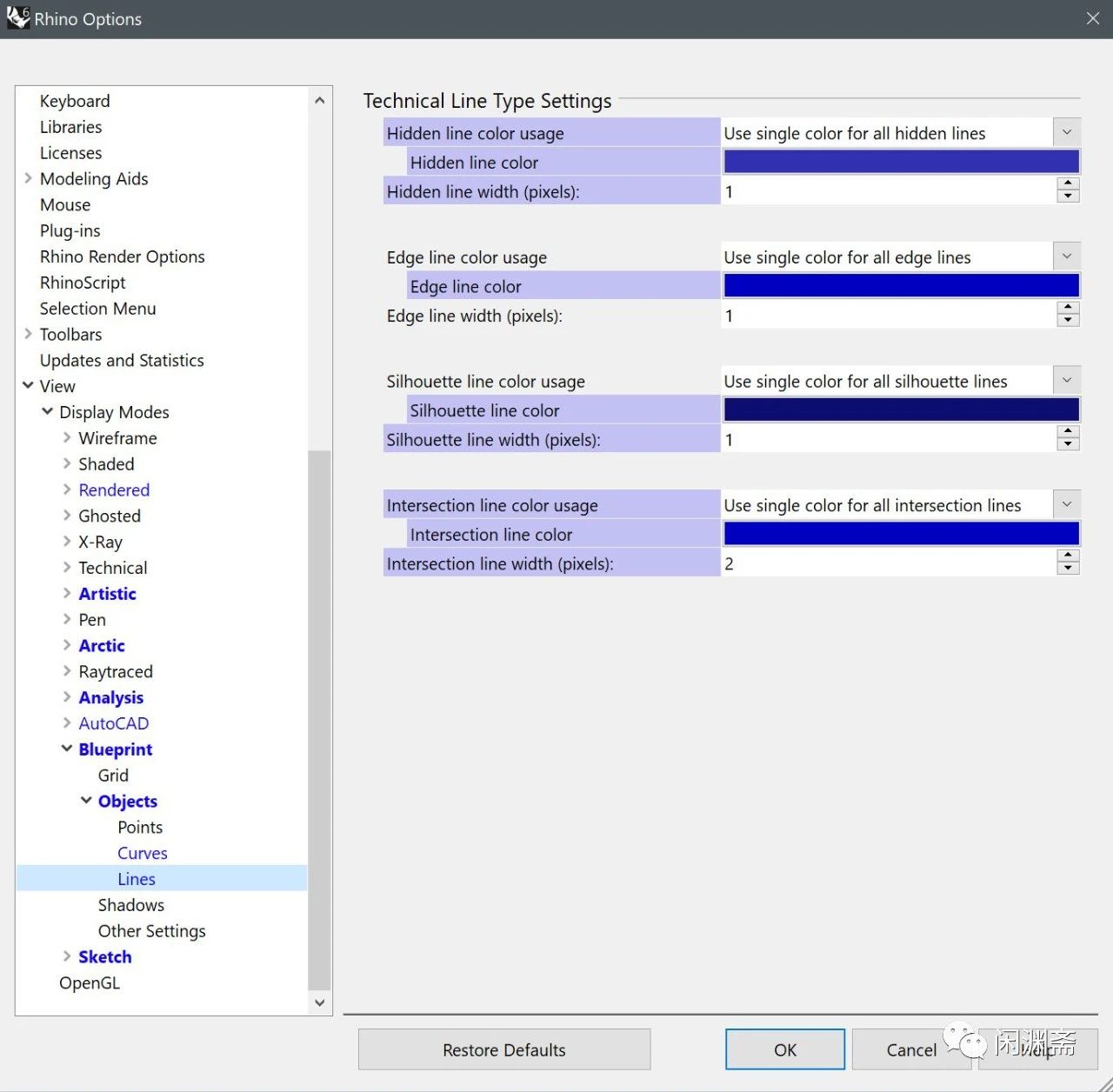

线型设置如下：

【说明】

为达到“线分三等”之传统硫酸纸晒出的“蓝图"效果，

此处将silhouette (皮拉线) 的颜色设为最深的略偏紫的蓝黑色，

将intersection (交线) 和edge (轮廓线) 设为蓝色，

将hidden lines (看线) 设为深蓝色。

Step 3:

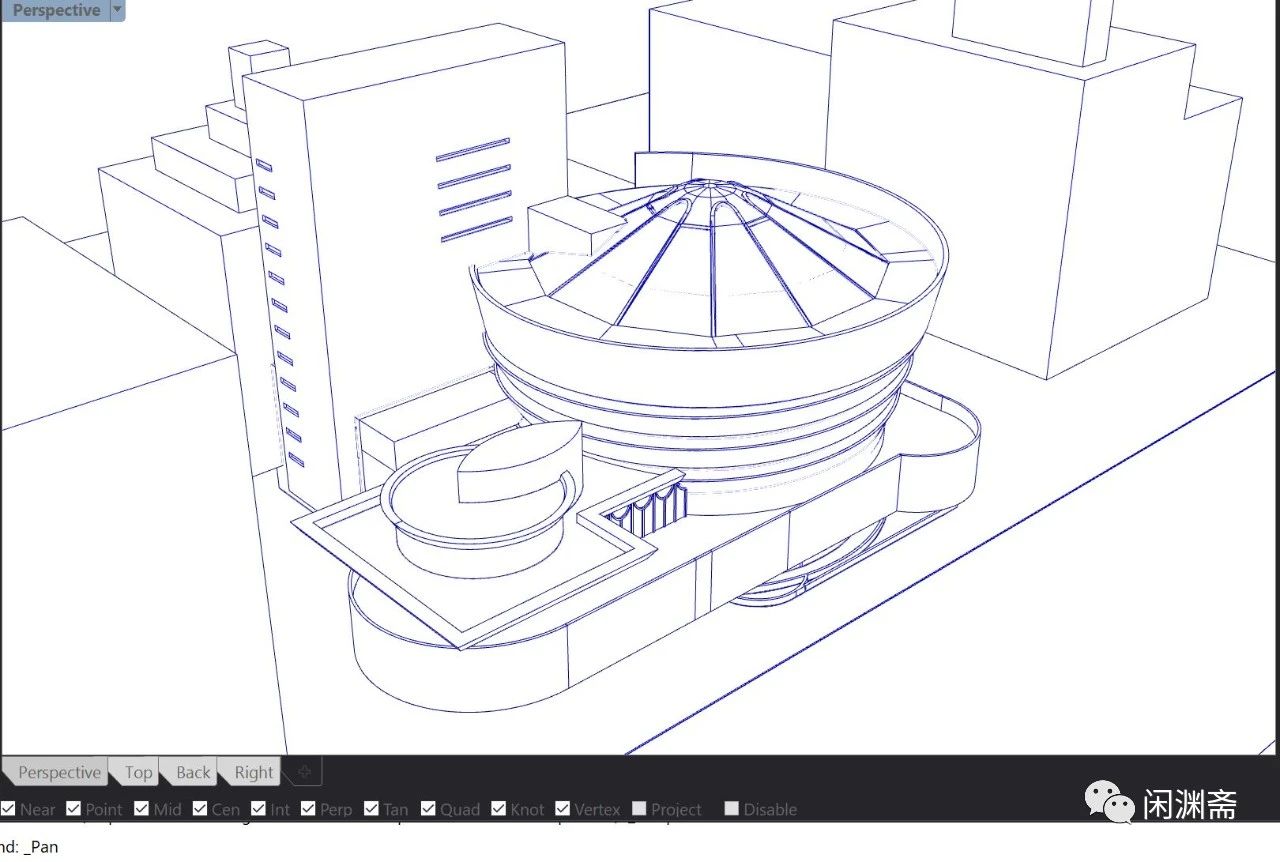

依照上文step 5的方式切换显示模式，查看Blueprint（“蓝图”）显示模式的效果。

Step4:

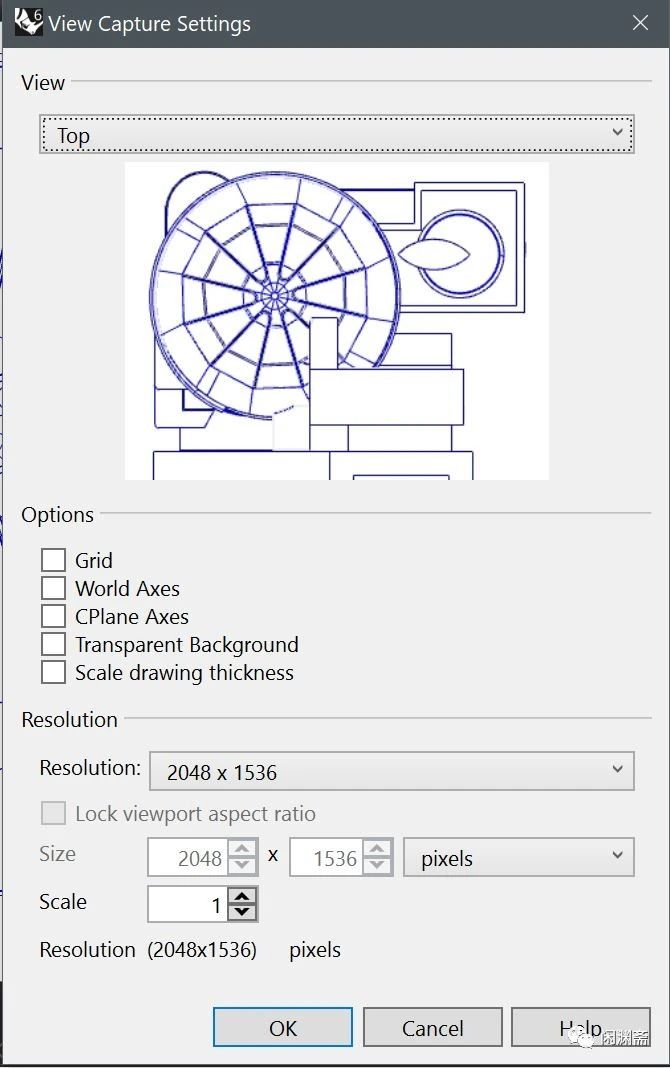

使用"viewcapturetofile"命令即可"晒"出图。注意"resolution"(分辨率)适当增大，"scale"(比例)设为1。

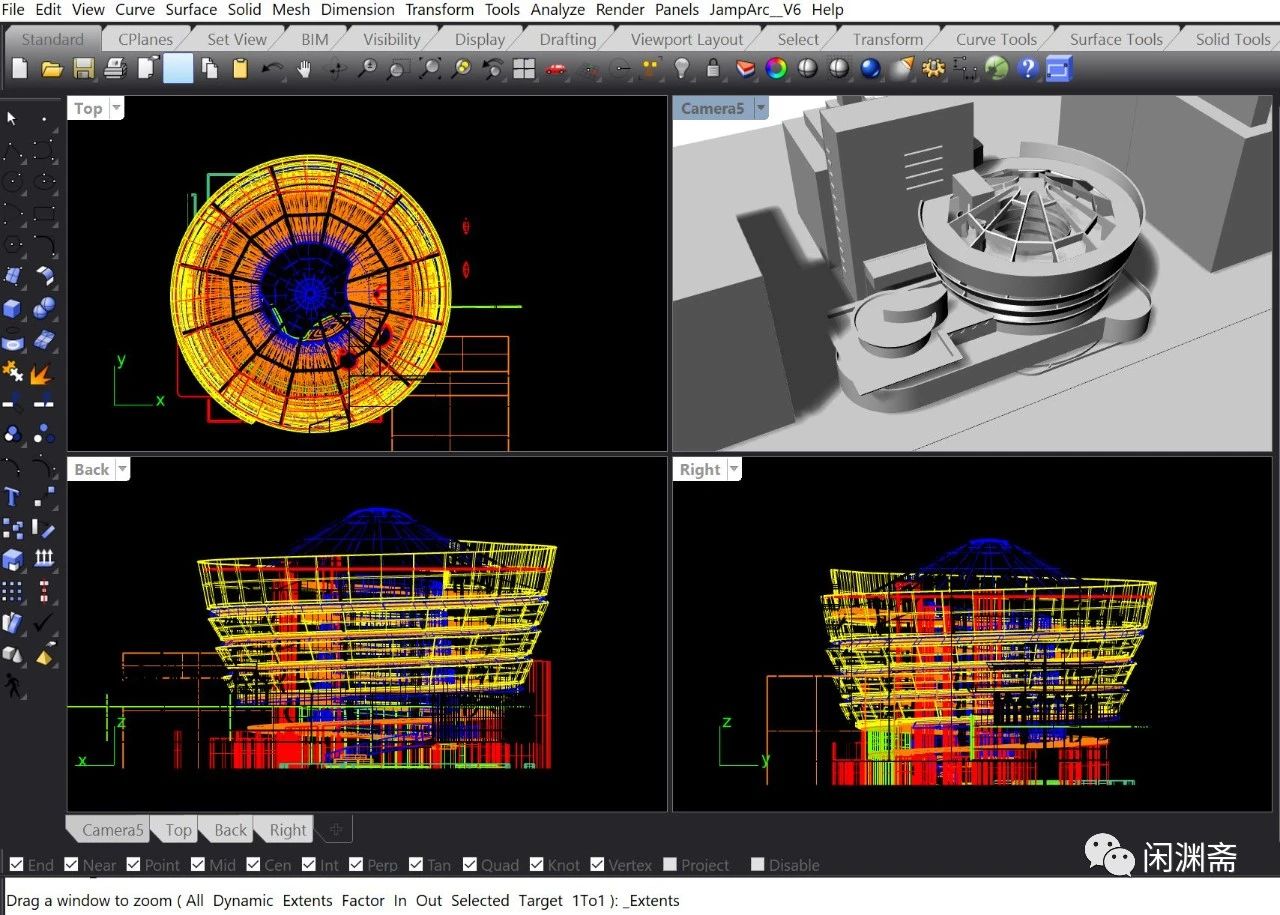

自定义“仿AutoCAD”效果显示模式

Step1:

回到上文“针管笔线稿”设置过程中的Step2，选择其中的"Wireframe"（线框模式），单击左下角“copy”（复制），得到一个新建显示模式，命名为"AutoCAD".

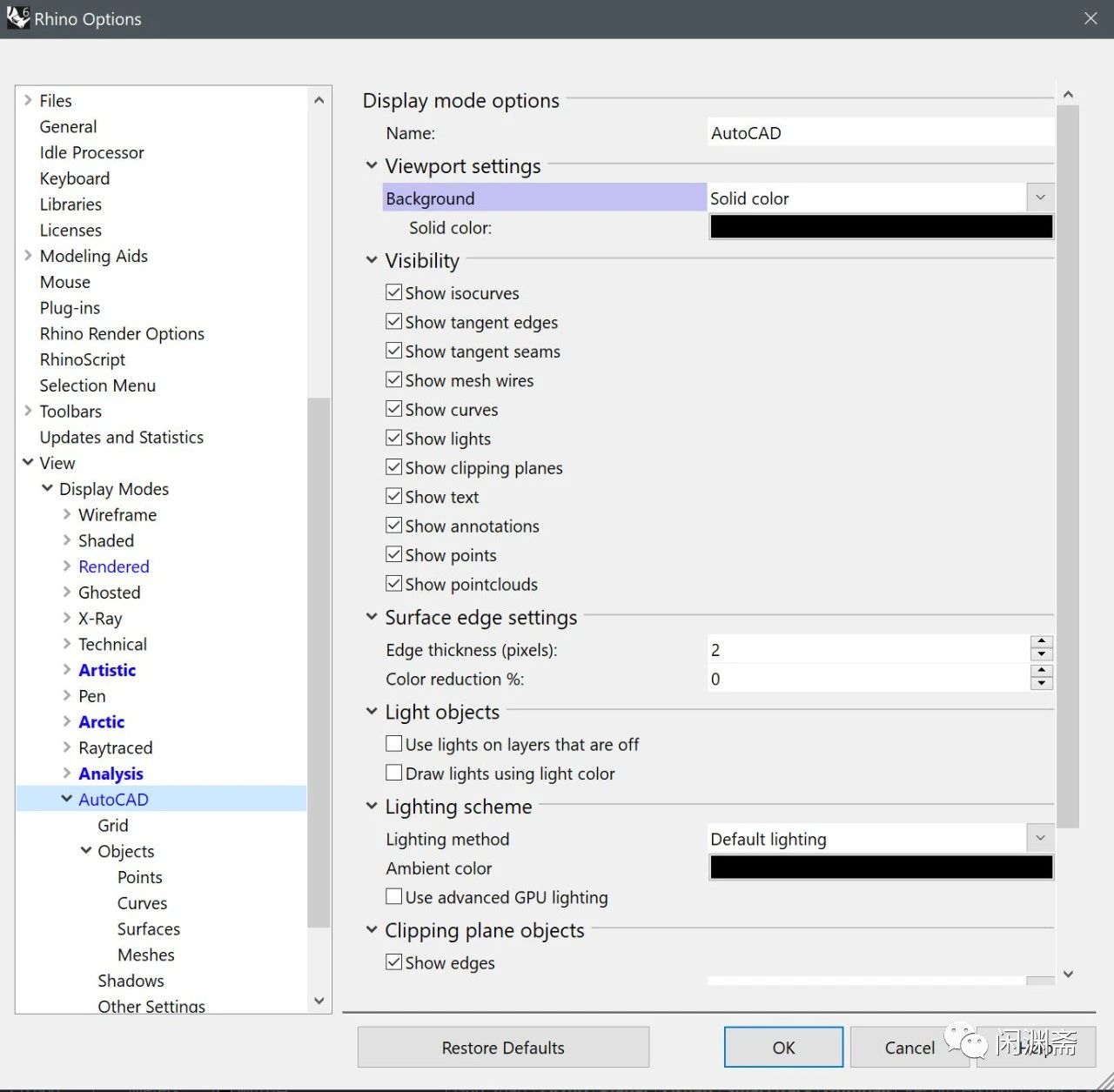

Step2: 按照如下方式设置：

要将Viewport setting中的背景色改为"solid colour"（纯色填充），设为纯黑色。

Step3:

同上，切换视图的显示模式至“AutoCAD”，查看效果。

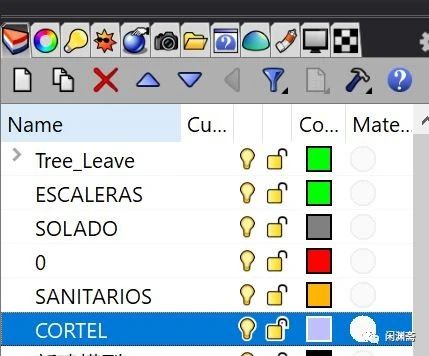

注意"layer" (图层)的颜色设置。
