Grasshopper如何做坡道？使用Grasshopper生成异型直角转弯坡道
前言：直角转弯坡道的难点是无法精准定位每个点的坐标，revit又无法生成直角转弯坡道，通过此程序和比较方便且快速的建好直角坡道。

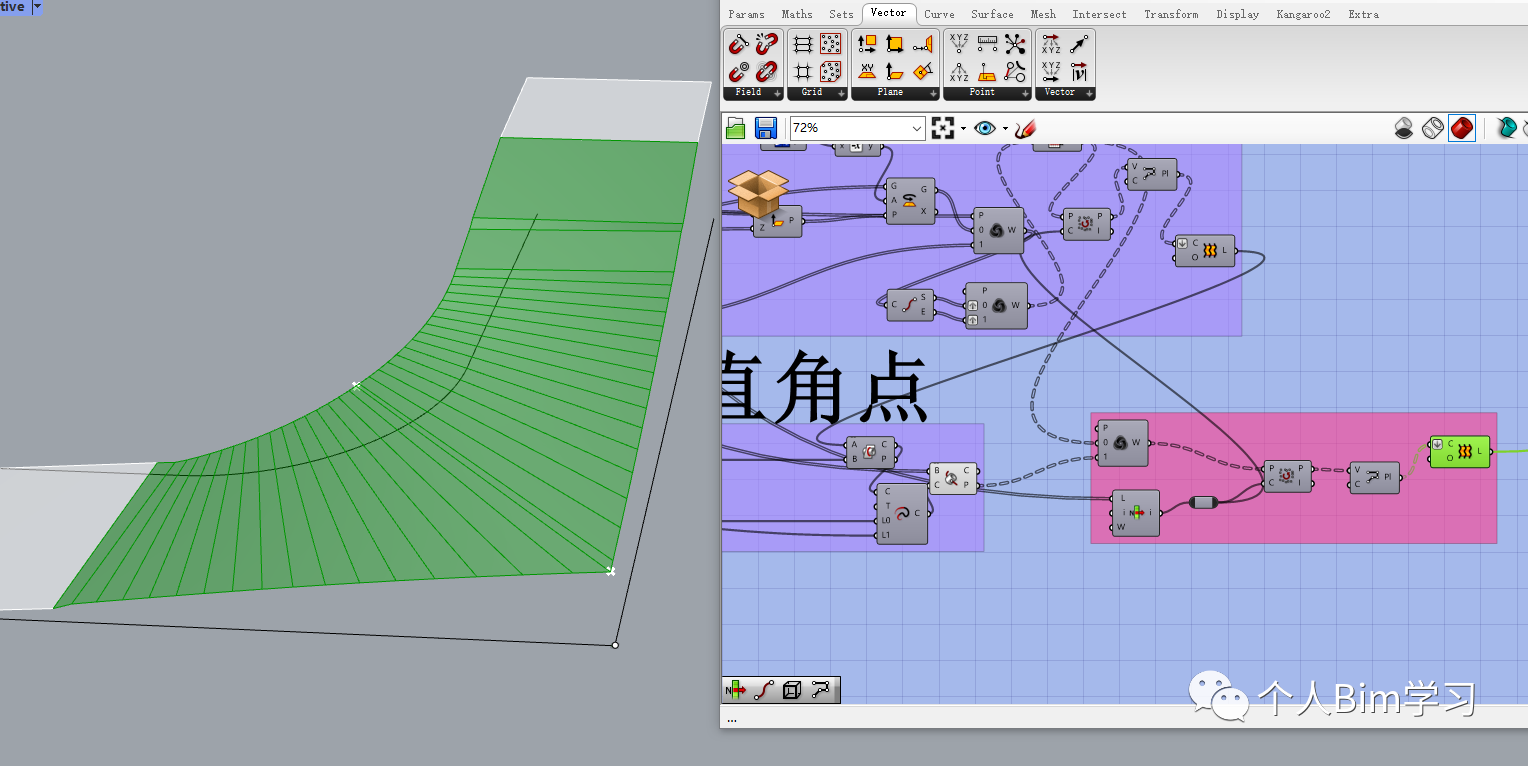

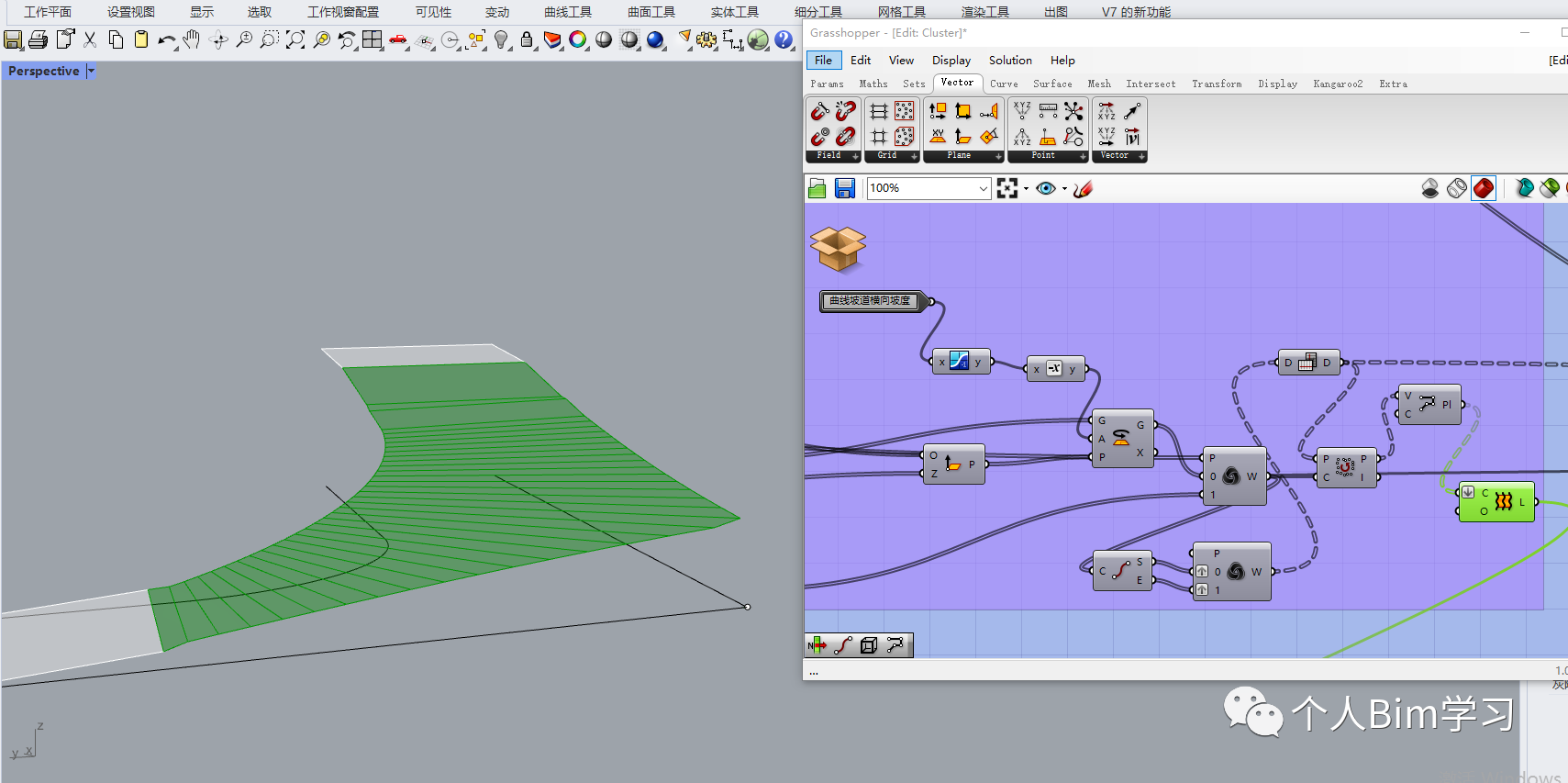

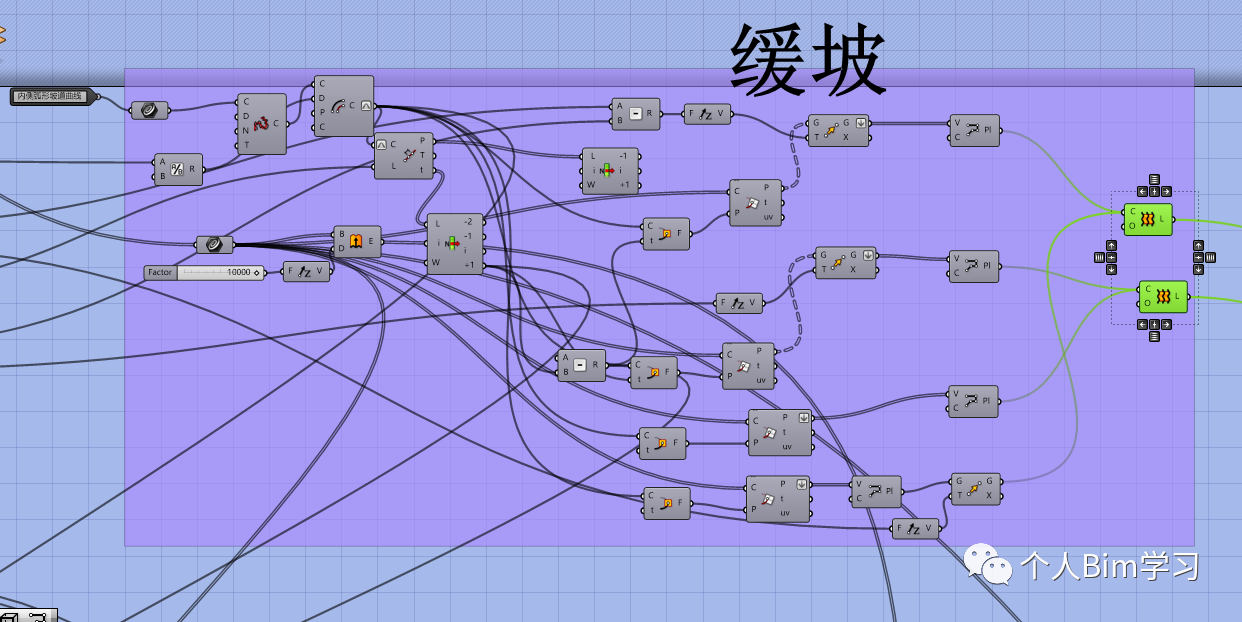

首先根据坡道边线偏移出坡道中心线，根据中心线及坡道缓坡长度及高度来生成坡道缓坡面。

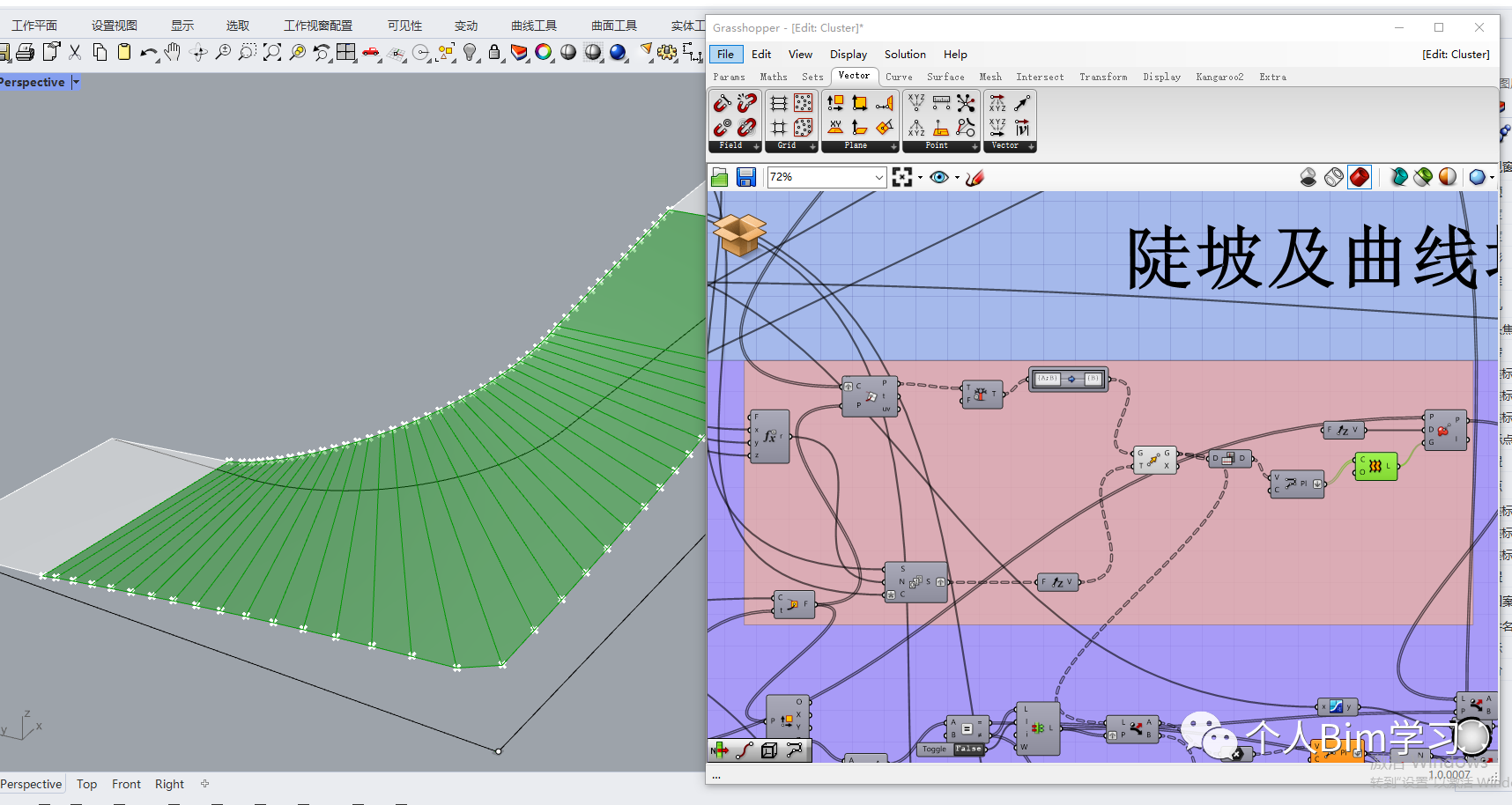

然后生成中间陡坡的坡道曲面。

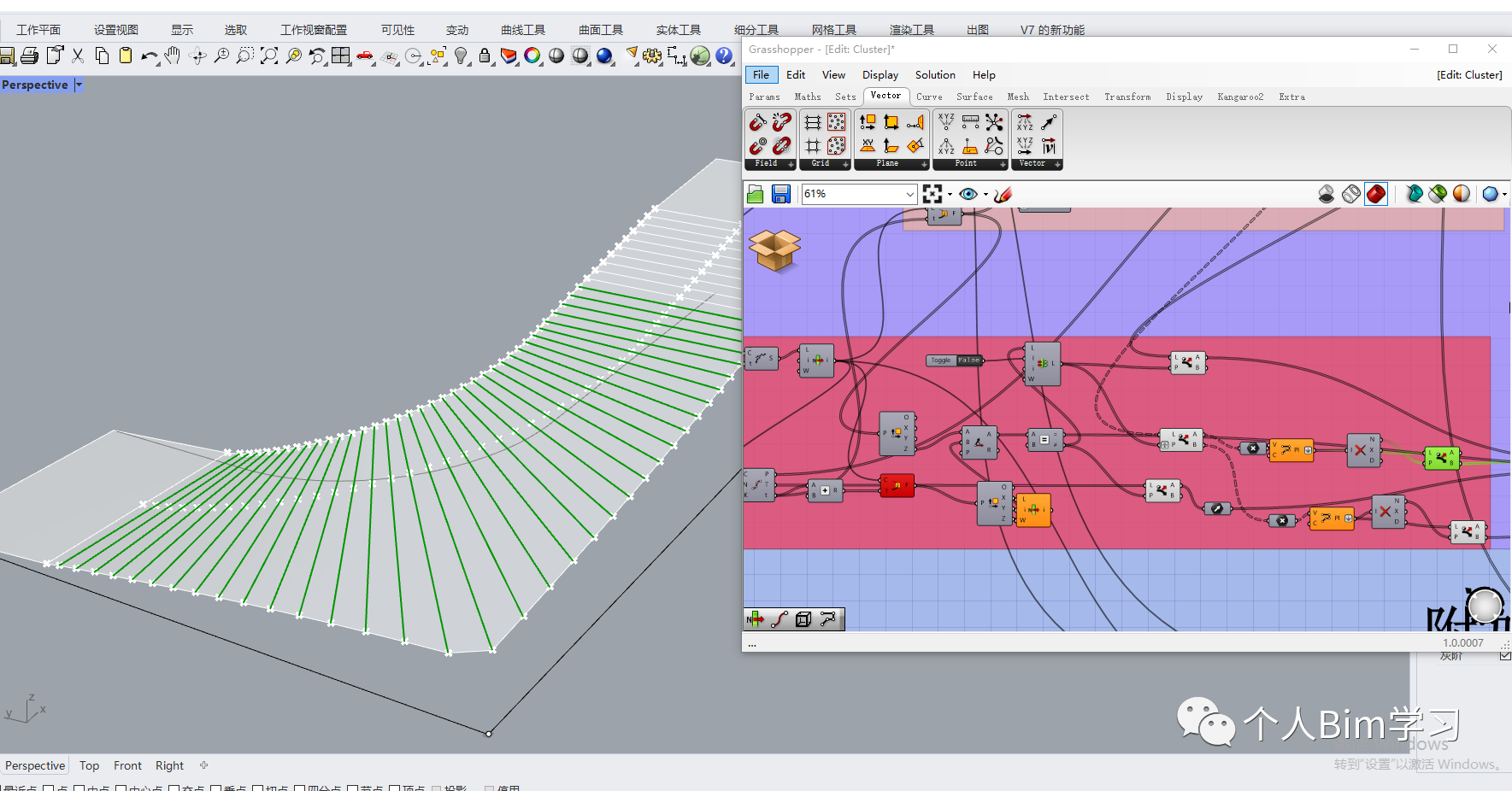

由于弯道坡道有超高设计，即坡道横向有坡度，我们需要设置参数控制坡道横坡坡度，首先需要区分出需要超高和不需要超高的部分。（此处我是把坡道中心线细分，求出每个点所在位置的曲线切线，根据和相邻点的曲线切线夹角判断坡道是否是弧形坡道，如果夹角不是0,为弧形坡道，做超高，如果夹角是0，不做超高）

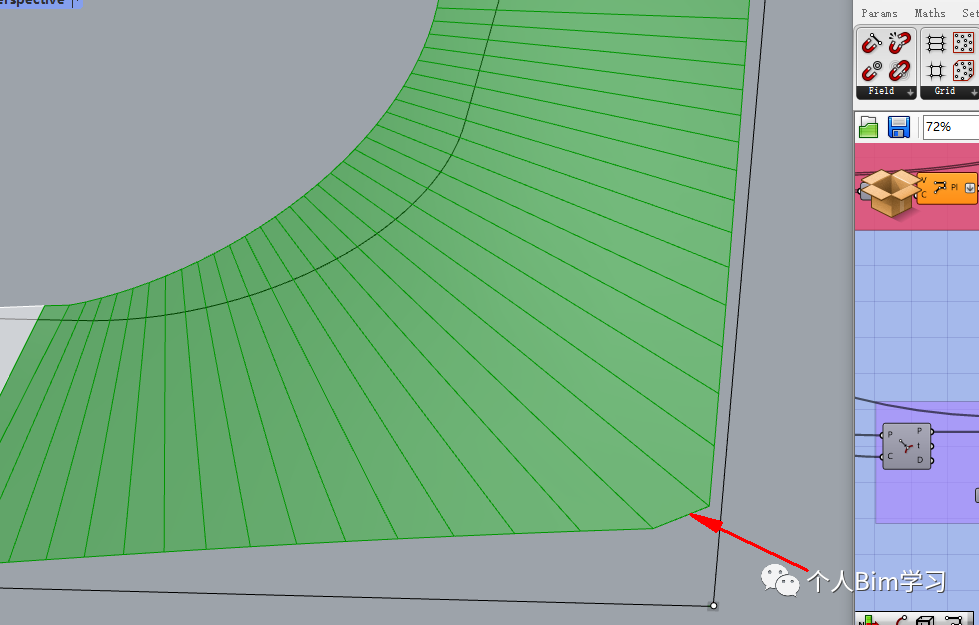

4.由于坡道中心线是平均细分段数，很难正好对应到坡道直角转角位置，所以坡道放样后直角位置会有缺角。

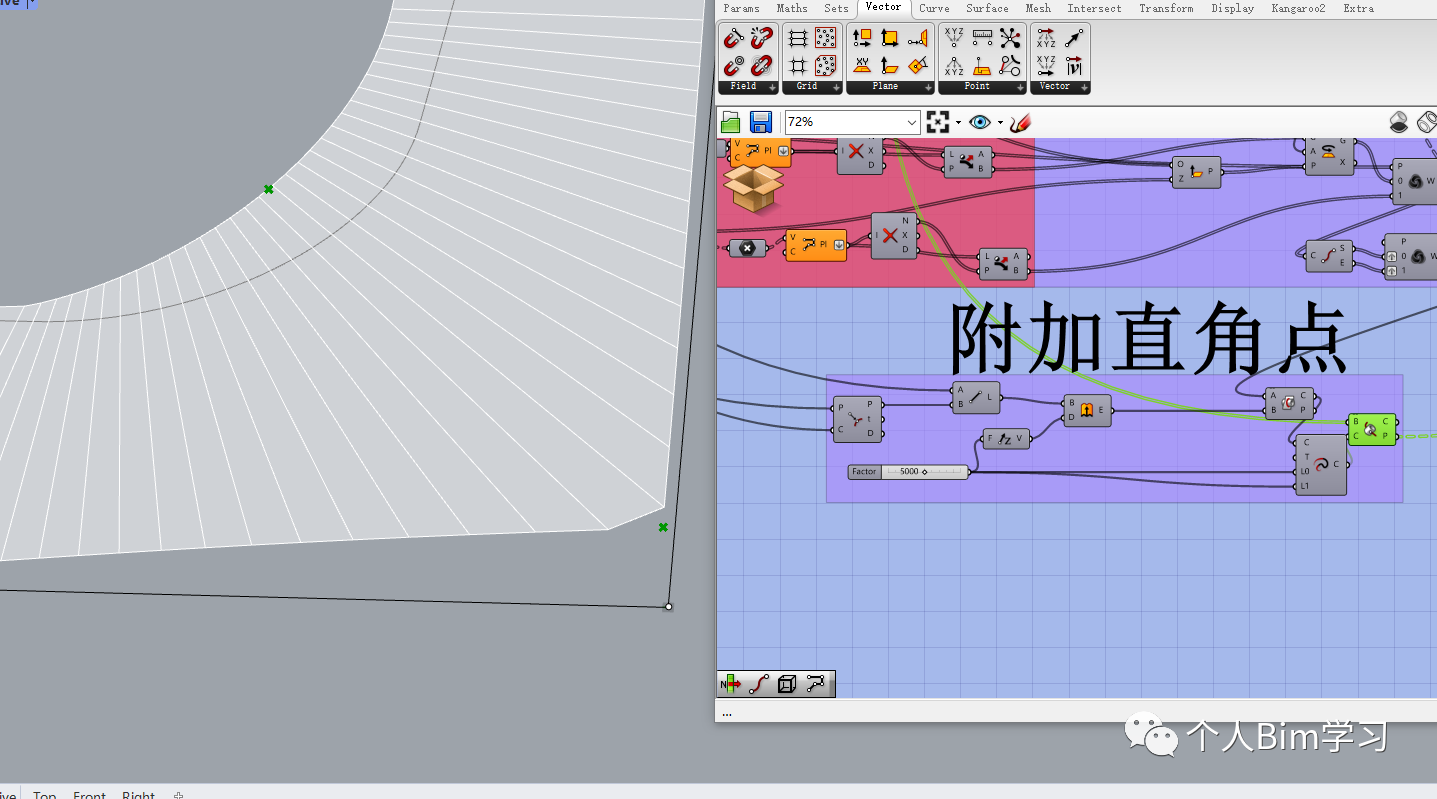

当然随着细分段数的增加，缺角会越来越小，但是这样显得不够严谨，我们可以通过拾取此点，然后求点到坡道中心线的最短距离的点，最后把点映射到曲面上。

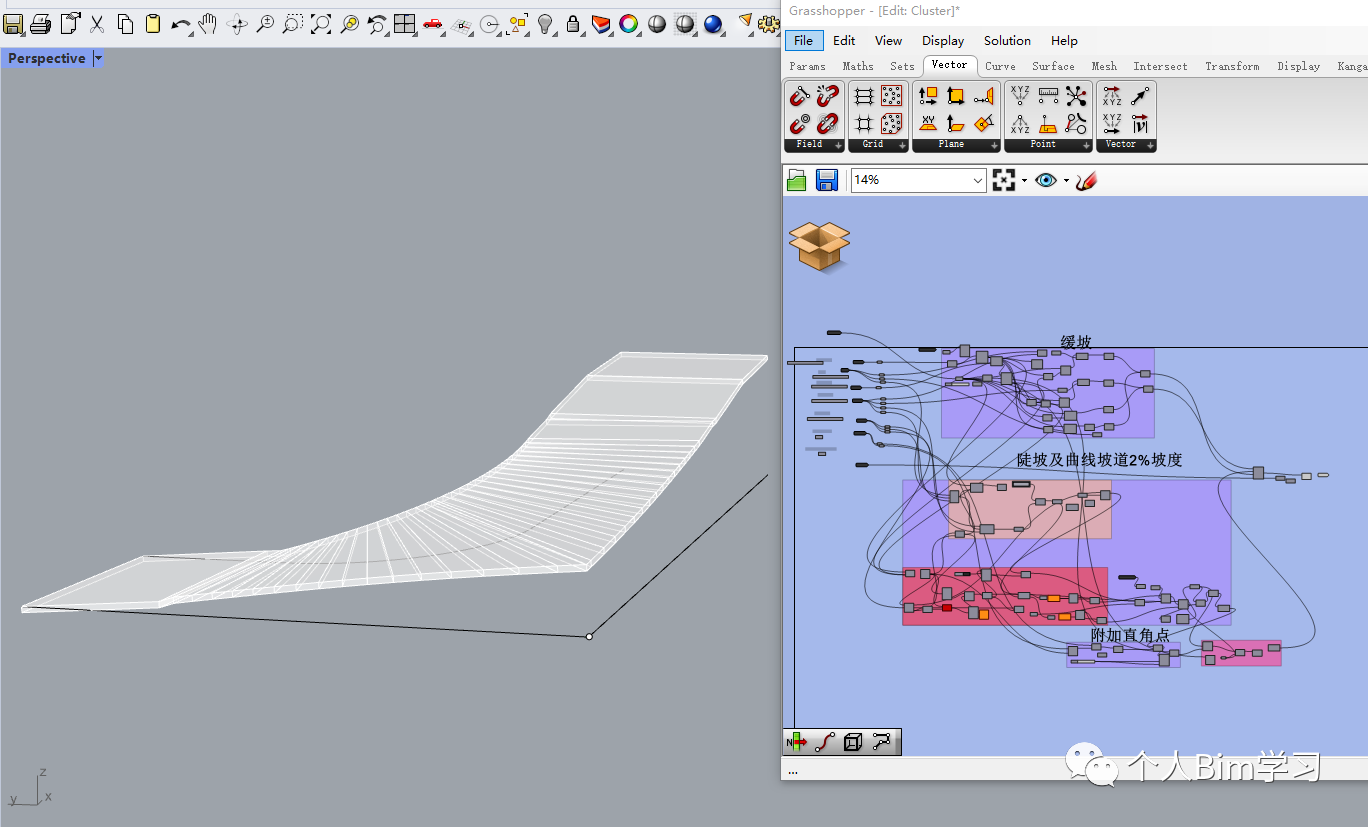

5.最后把附加点添加到以上做好超高设计的点集合中，然后通过放样生成新的曲面，然后把三段坡道汇总，拉伸成实体。

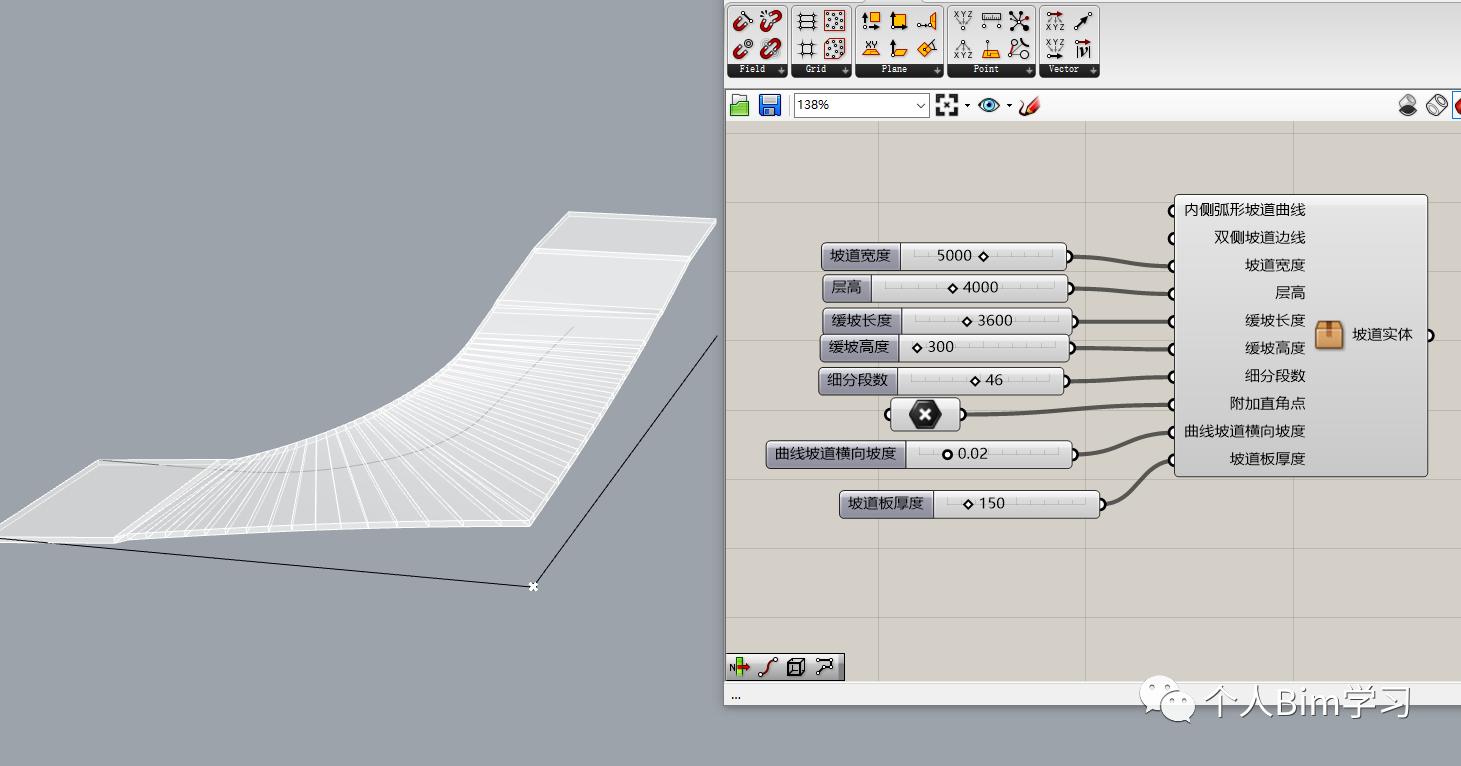

6.由于程序稍微有点复杂，我弄得又比较乱，所以可以把程序打包成一个电池，供以后方便使用。
