Rhino输出CAD图纸颜色不可见问题，速来了解！
使用Rhino进行出图并输出CAD的过程中，会出现CAD中无法看到输出的图纸。
原因是因为在Rhino中，我们默认把图层颜色设置为黑色了，这样输出的图纸对应图层依然为黑色，如果CAD线型颜色是黑色，就会有看不见线型的情况。
具体内如下图：
1. Rhino通过make2D拍图，生成对应平、立、三维透视图。

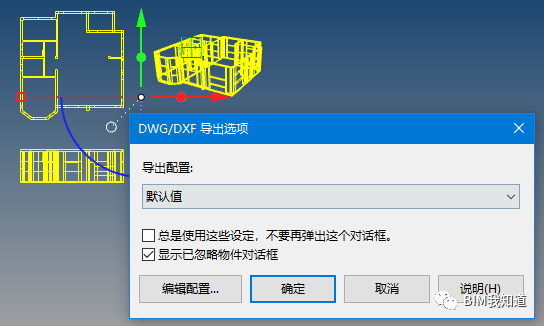

2. 导出选取的图纸，格式选择.dwg文件
3. CAD内查看输出的内容

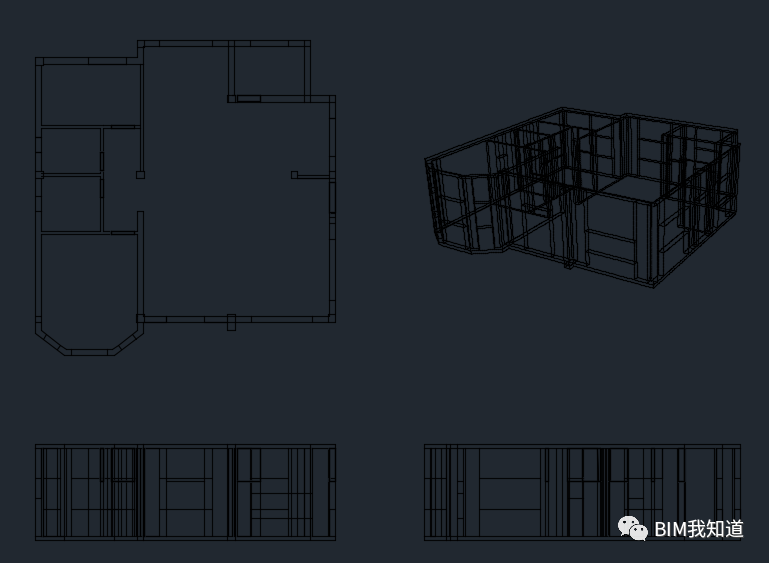

CAD模型空间查看图纸情况

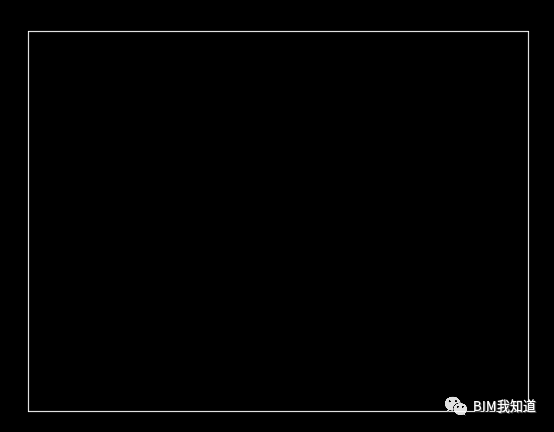

CAD布局空间查看图纸情况（空，什么也看不到~）
4. CAD中图层查看

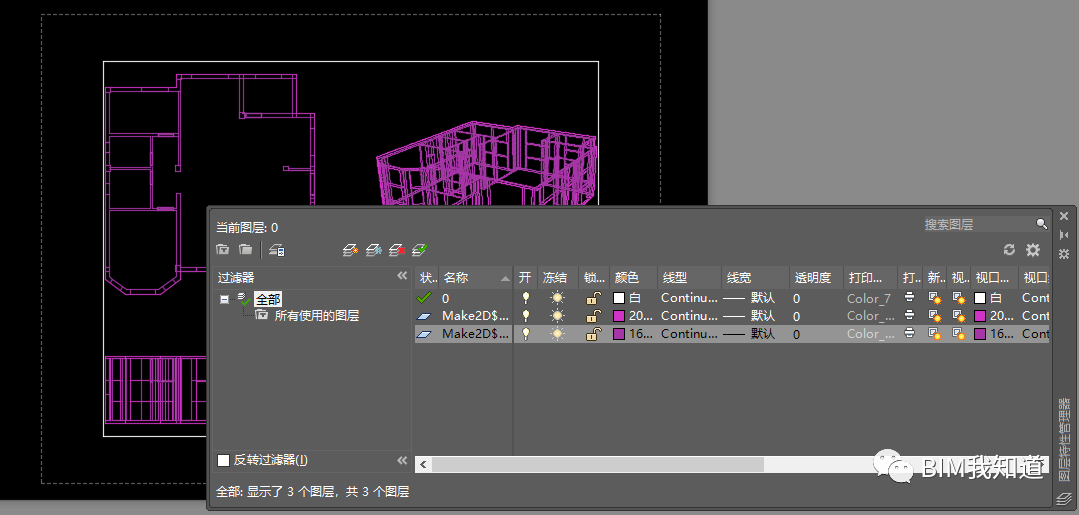

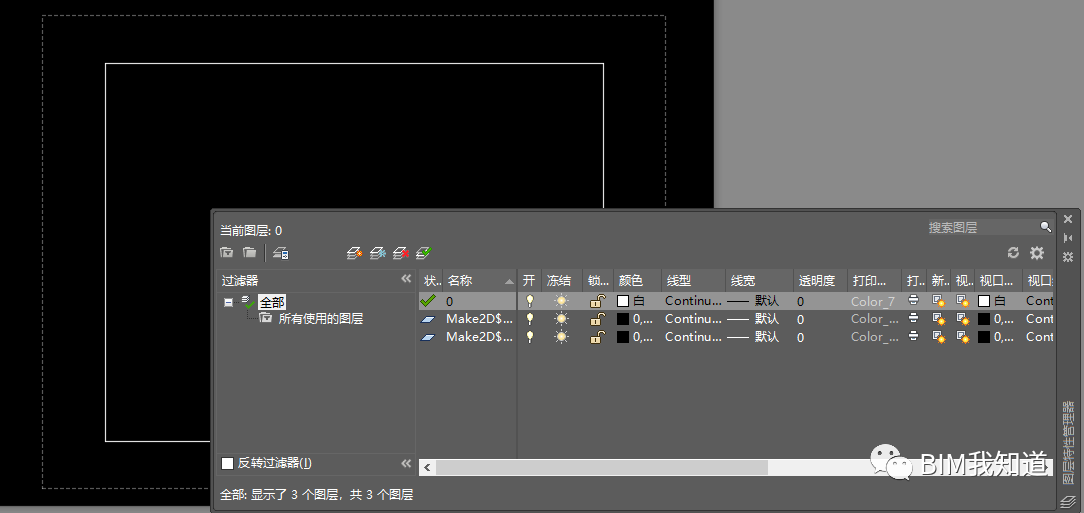

原CAD图层黑色时效果

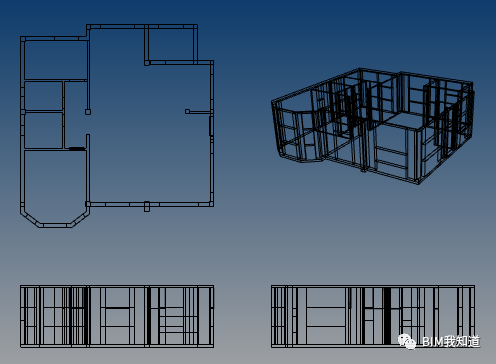

图层颜色调整后效果
可以看到图层颜色调整，相应的图纸线型也跟着图纸颜色调整了。
但是！但是！仍然存在一种情况，
就是CAD图层调整，图纸线型不跟图层颜色进行变动。
出现这种情况的原因是，Rhino中输出的线型并未按图层颜色进行设置。是单独被设置颜色的。

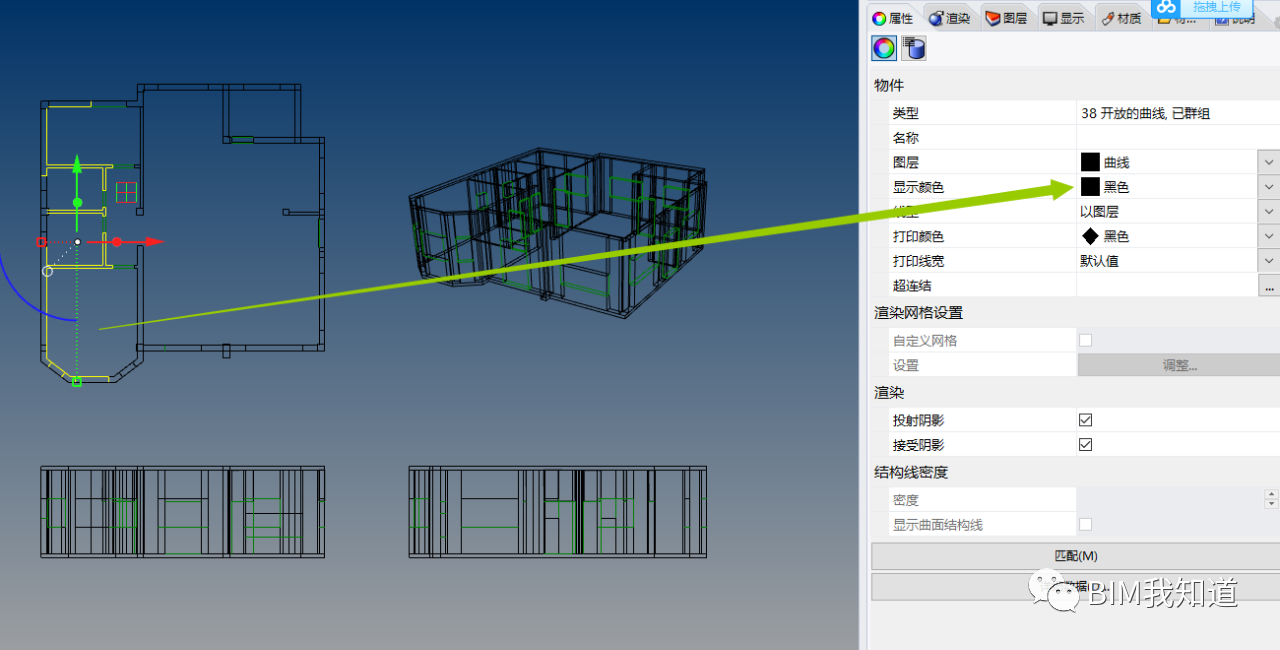

如下图：

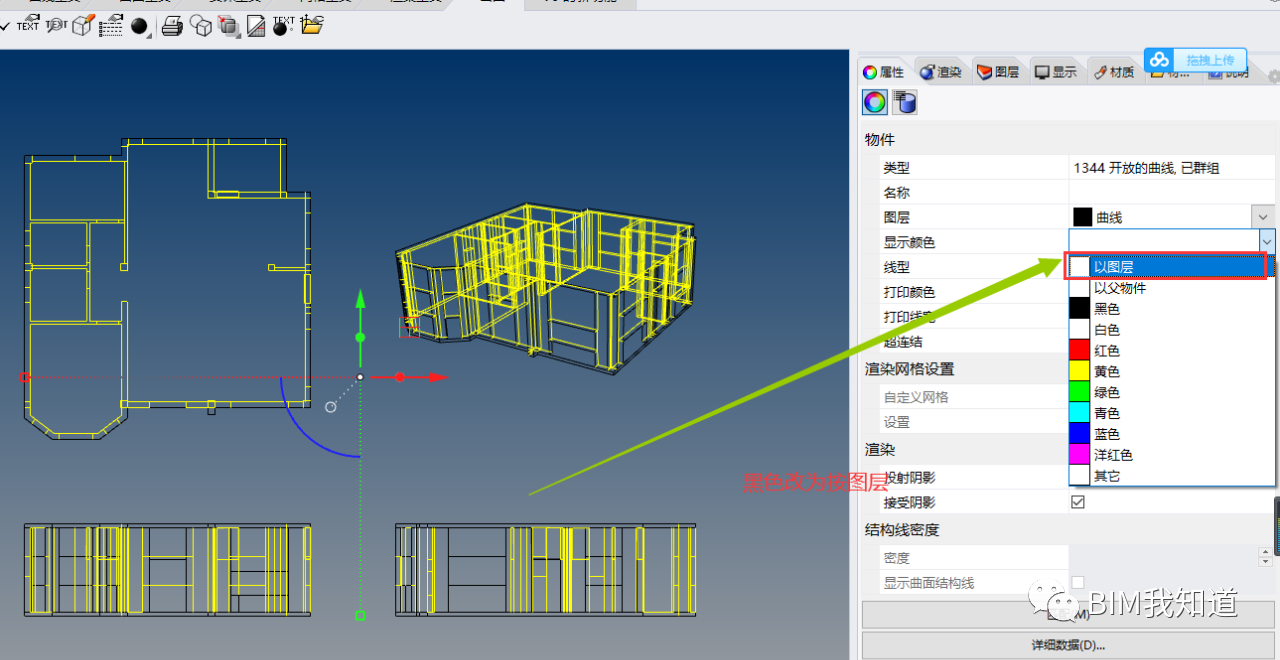

我们需要将线型颜色按图层进行设置。
同时，我们可以在Rhino中把图层颜色先设置好，这样可以避免去CAD图层中进行颜色的调整。
文章来源：我是一只小小白
