BIM案例分享：青岛东方医院BIM全生命周期服务实例
青岛东方医院位于青岛胶州市少海湿地南岸，该三甲医院床位1000床，建筑面积约13万m?，建筑层数10层。BIM模型概况见图1、图2。

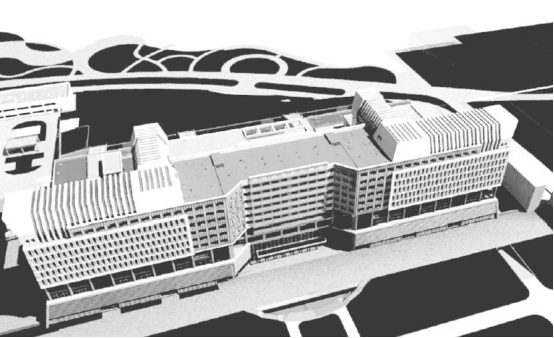

图1青岛东方医院BIM模型鸟瞰图

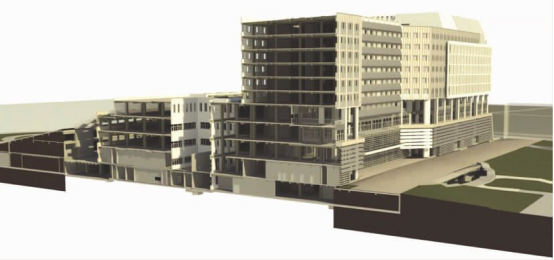

图2青岛东方医院BIM模型三维剖面
设计与施工历时5年，目前工程即将竣工，该项目由于在前期的设计和施工阶段给业主带来了实际的效益，现已顺利进入运维阶段。该设计由外籍事务所与国内设计院共同合作完成。期间由于医院方领导层变动，故对已完成的建筑结构内部功能流线进行了较大的改变，结构和机电专业均增加了60%的修改工作量，需要根据建筑平面功能进行重新设计。因设计收到已建成结构条件的束缚，所以BIM在其中的综合应用价值更能显现。
BIM技术在这样的环境下能发挥其优势，将复杂的医院综合问题高效地解决。诸如净高困难、室内效果预判、管线综合、外立面校审、工程量统计、机电系统优化等方面在设计和施工的衔接问题。
该医院因在概念方案上由外籍事务所主导，故采用综合医院大体量的总体策略。整个建筑的体量较大，长200m，进深100m，带来较严重的问题是防火分区程南北向长条形，并只有在南北两侧设计大量疏散楼梯，方能满足矩形中心疏散要求。同样的原因半地下室由于增设了大型商业综合体，所以采用的避难走道形式来解决疏散问题。此类做法在医院中没有先例，通过BIM手段对相关的正压送风系统、室内引导系统做了形象的模型演示之后，才确定了这个医院方案的消防安全性。诸如此类的应用点在青岛东方医院的项目中还有很多，不再一一赘述。总体来说BIM应用协调了各个专业，包括医院专项深化部分的工作，从一定程度上打破了个专业之间的壁垒，让各专业团队更高效地为项目服务。
文章节选自：上海建设科技2021年第4期
作者：吕天舟（上海建工四建集团有限公司）
