建模过程中，我们要对各专业识别、区分以及控制不同专业的图元可见性等，好的过滤器使用习惯帮助我们提高效率，节省时间。今天我们来学一下设置Revit过滤器的几种常见方法。

01规则过滤器-系统类型过滤

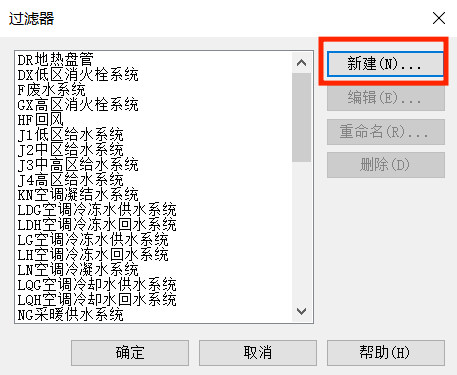

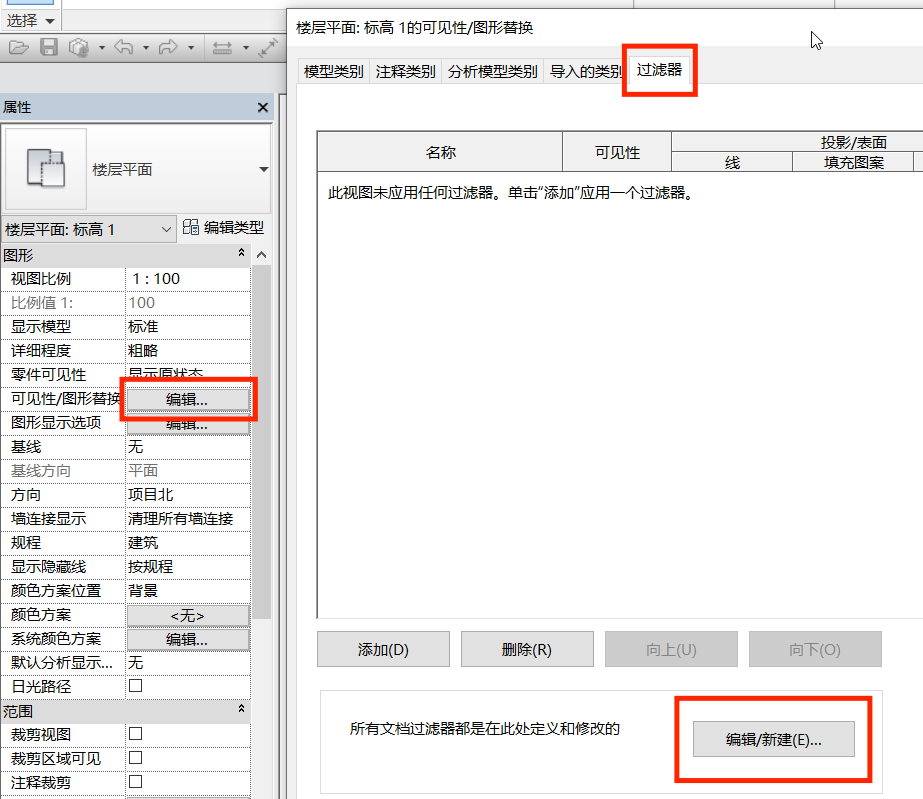

1.点击“属性”面板中的“可见性”，找到“过滤器”下“编辑/新建”选项，新建过滤器（图1）

2.勾选类别，根据系统类型进行过滤（图2）

图1

图2

02规则过滤器-管径过滤

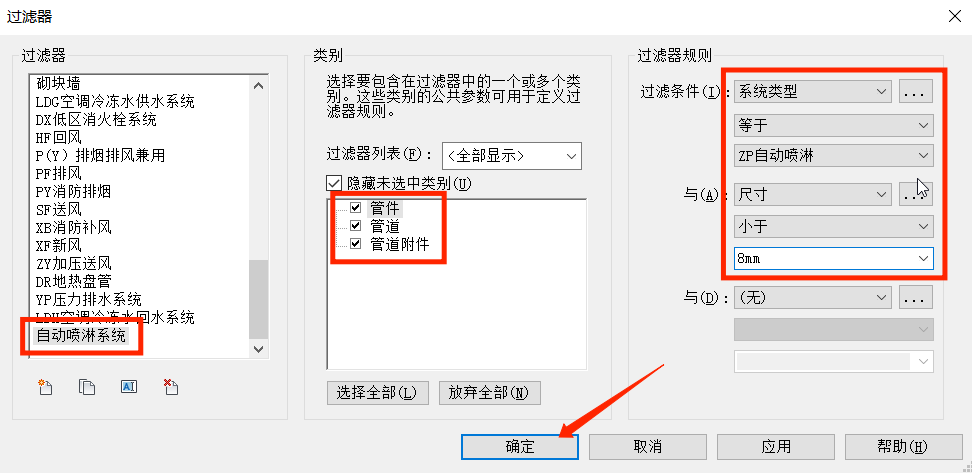

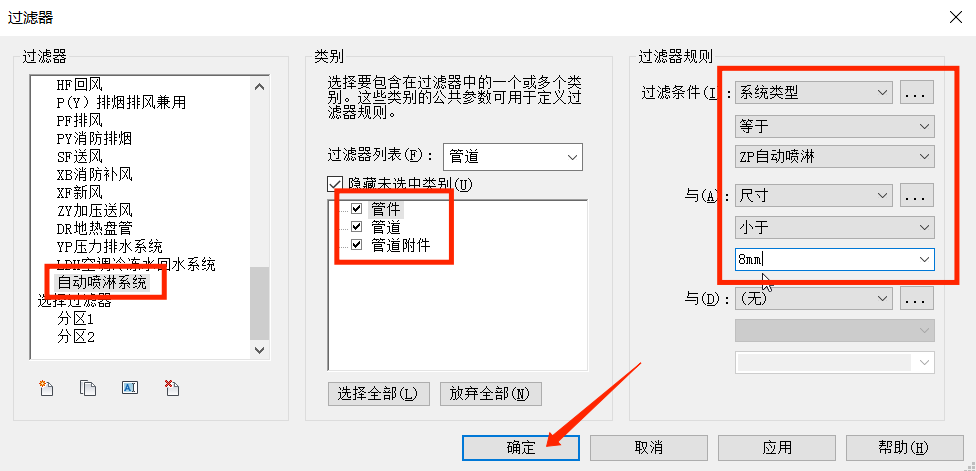

当机电系统较为复杂时，我们需要隐藏一些小管径的管道来保持整体的一个完整，这时就可以通过过滤器来实现，这只须在过滤中设置需要过滤的尺寸即可（图3）

图3

03规则过滤器-系统名称过滤

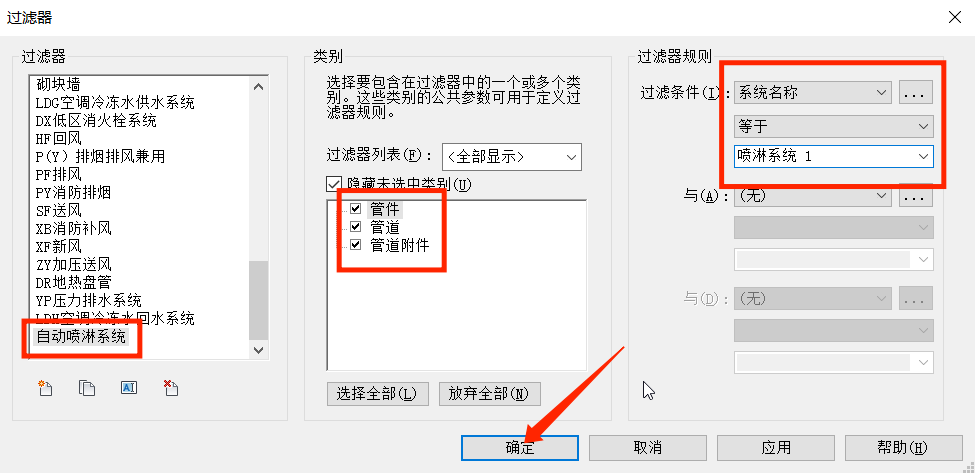

我们知道，Revit中并没有桥架系统，若我们需要对桥架进行系统的分类，可以通过系统名称进行过滤（图4）

图4

04规则过滤器-标高过滤

我们还可以通过标高来进行过滤。

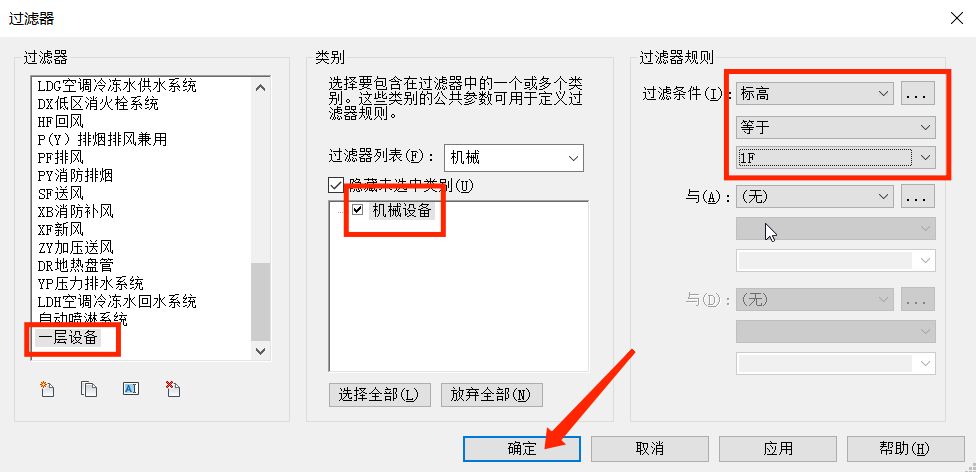

首先编辑新建一个新的过滤器，命名为需要过滤的楼层及图元，如“一层设备”，其次勾选相对应的类别，如“机械设备”，最后过滤规则设置为“标高 等于 1F”（图5）

图5

05规则过滤器-楼层过滤

我们还可以通过楼层过滤的方式来实现分层。

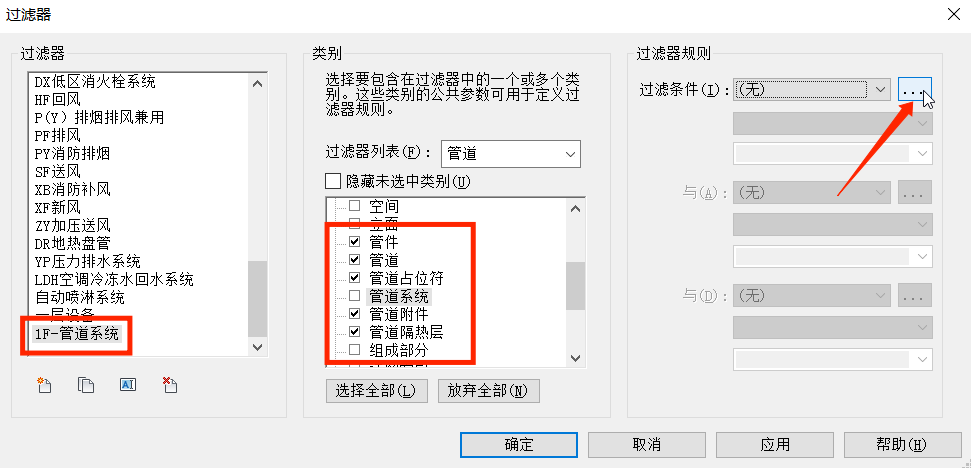

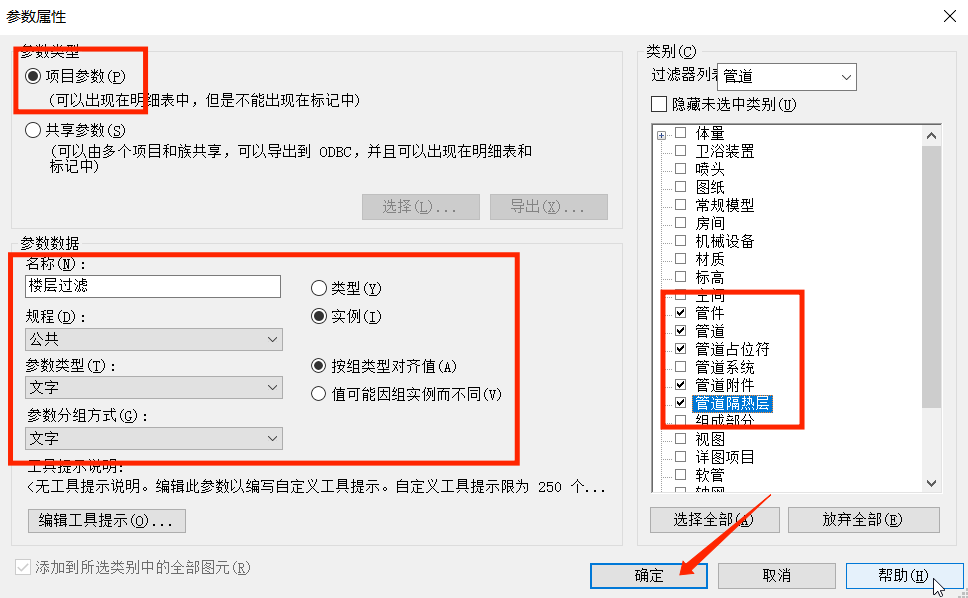

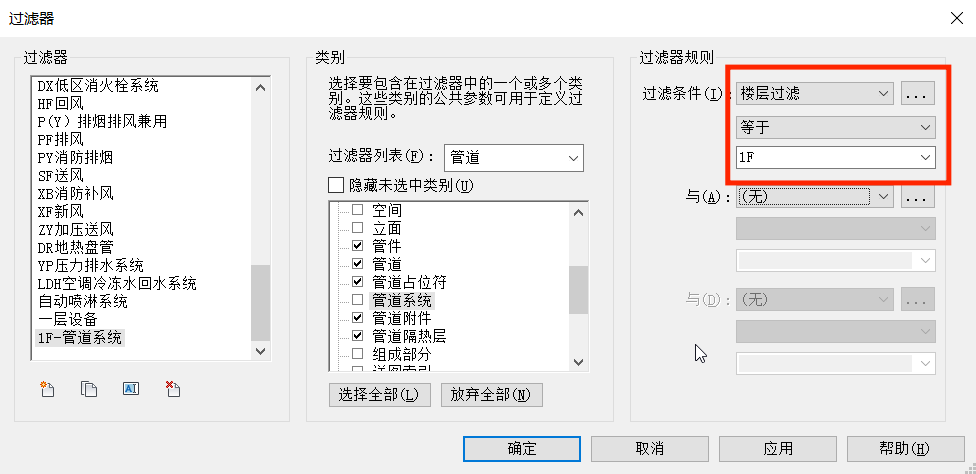

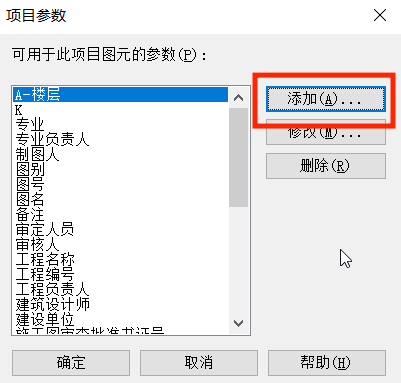

首先先新建过滤器，命名为“1F-管道系统”，勾选类别，点击过滤条件后面的按钮，添加项目参数，选中参数类型，对参数数据进行设置，勾选类别，点击确定，过滤规则为“楼层 等于 1F”（图6、7、8）

图6

图7

图8

06选择过滤器-选择集过滤

对于部分区域图元管理及可见性设置等，我们用到的是选择集过滤，它主要有两种设置方法。

方法一：

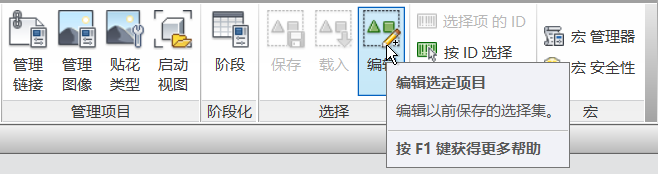

点击"管理"菜单栏下的“

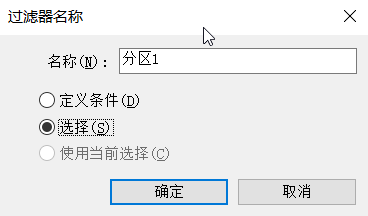

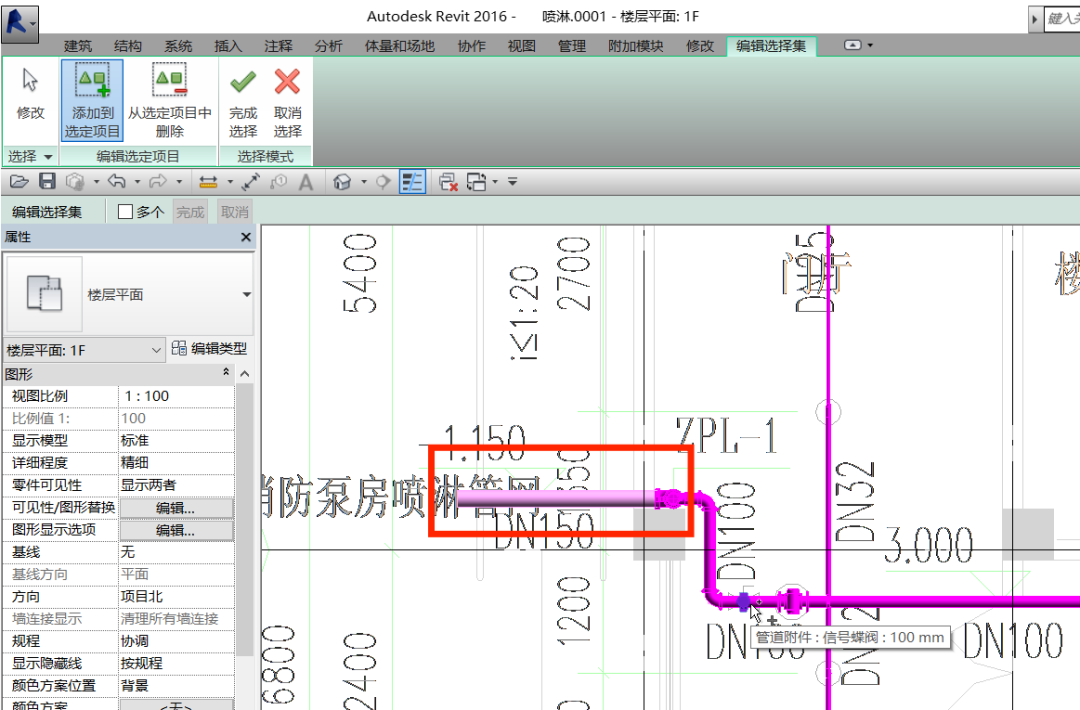

编辑”，新建过滤器，点击“选择”，点击确定，然后选择图元，选中部分为灰色显示，即完成选择（图9、10、11）

图9

图10

图11选择后的图元

方法二：

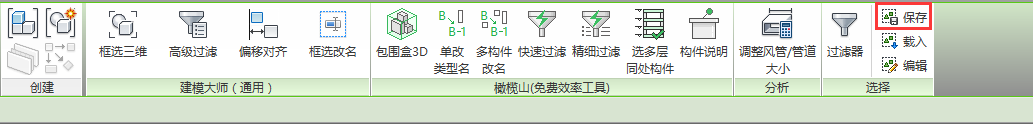

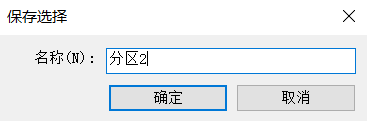

选中图元状态下，点击“选择”面板下的保存，命名选择的内容，确定（图12、13）

图12选择图元(保存)

图13保存选择

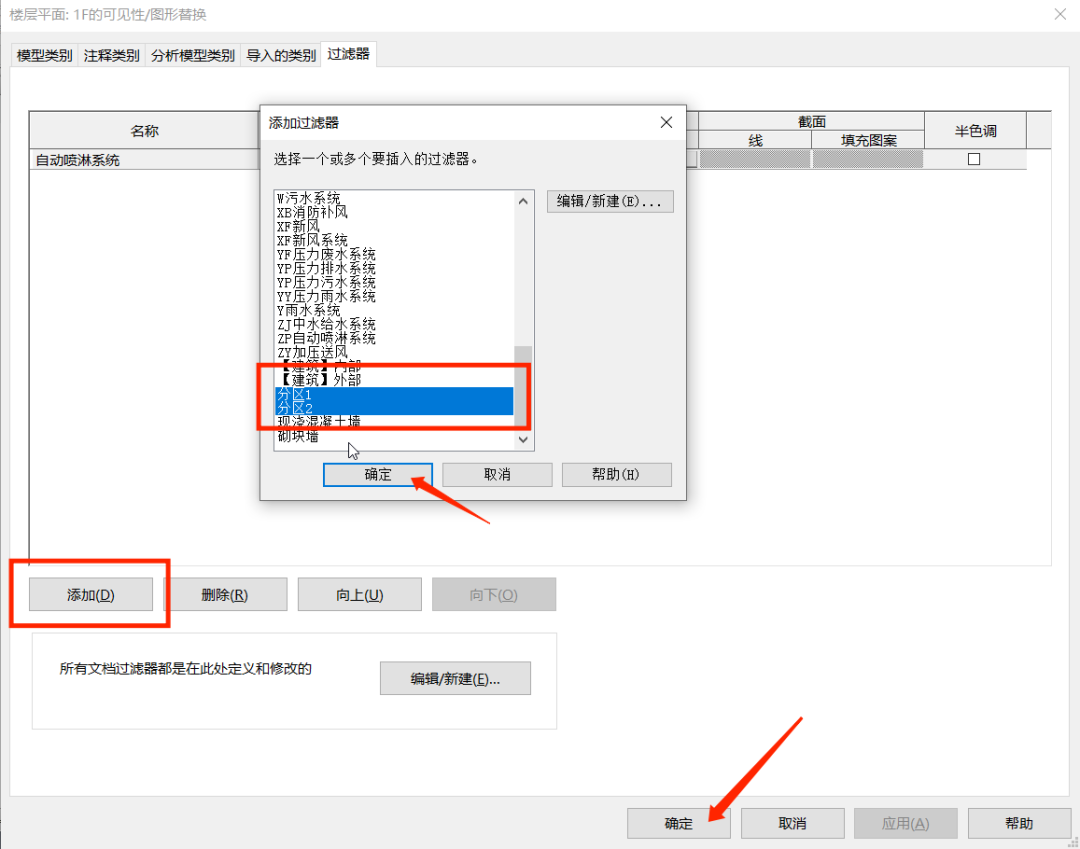

最后打开可见性面板，过滤器选项下添加设置好的过滤器，就可以进行线型颜色的统一设置及管理（图14）

图14“添加”过滤器

今天的分享就到这里，不知道你学的如何？如果有什么新的想法，欢迎进入公众号留言，和我一起学习进步。
