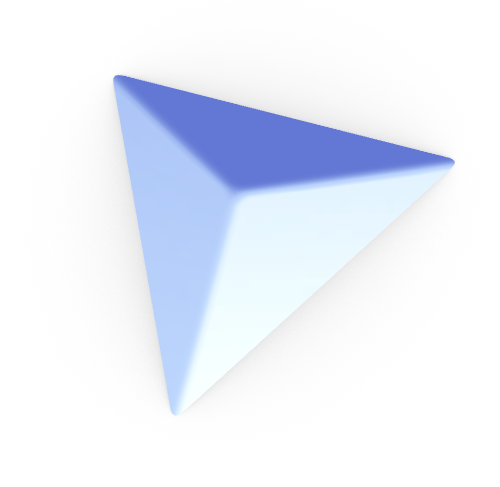

今天看到这样一张图（图片源于网上），觉得这种造型也是挺有意思的，简化一下问题就是：3张面做倒角

这个案例用Rhino原生倒角工具总是不太理想的。Rhino7的最新版已经改进了算法，三边倒角是可以导出来比较大的半径，但是还是没有手工灵活。

那这个问题怎么解决呢？

思路还是提取边缘线做圆管后切割，然后做三张面的过渡面。

难点就在过渡面怎么做。我们分析一下过渡面的特征就会发现：这不就是三管混接么。

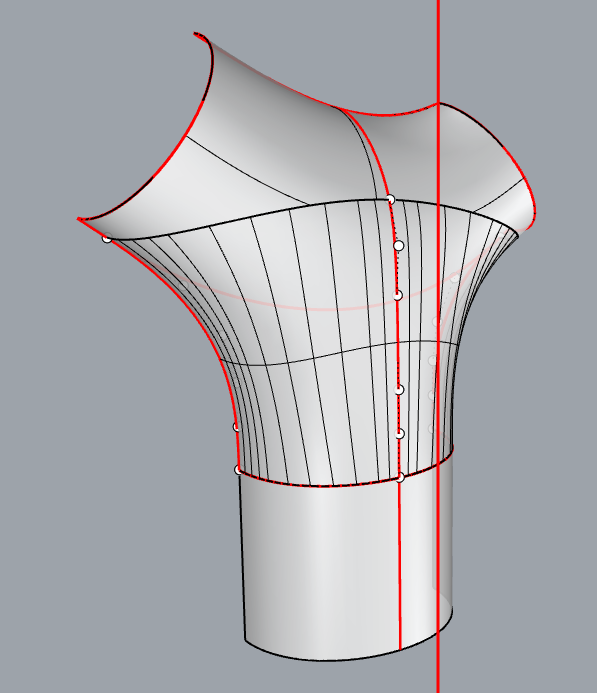

（中间的过渡曲面部分是不是特别像三管混接？）

其实，三管混接做法=六边面做法，应该是等价的。不管是多少边面，切割混接匹配的首要原则是弄出四边面，因为在Rhino的Nurbs曲面世界里四边面才是原配，所有的面都是四边面基础上像做衣服一样裁剪缝纫出来的。

接下来讲一下详细做法：

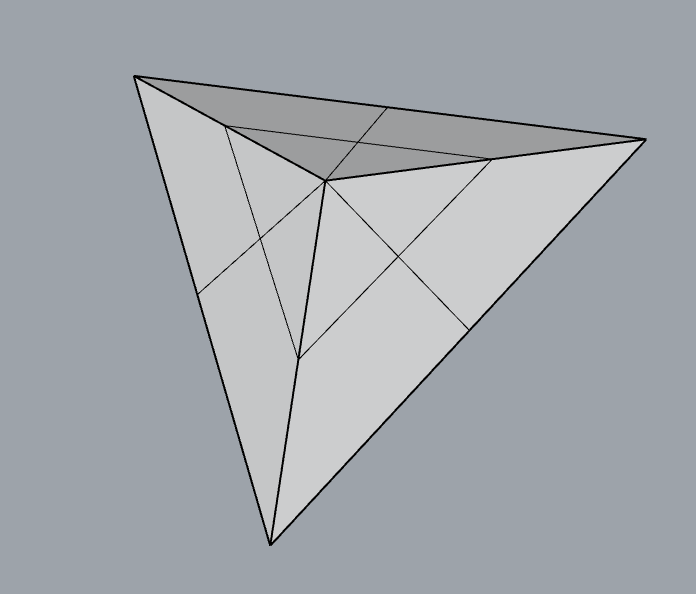

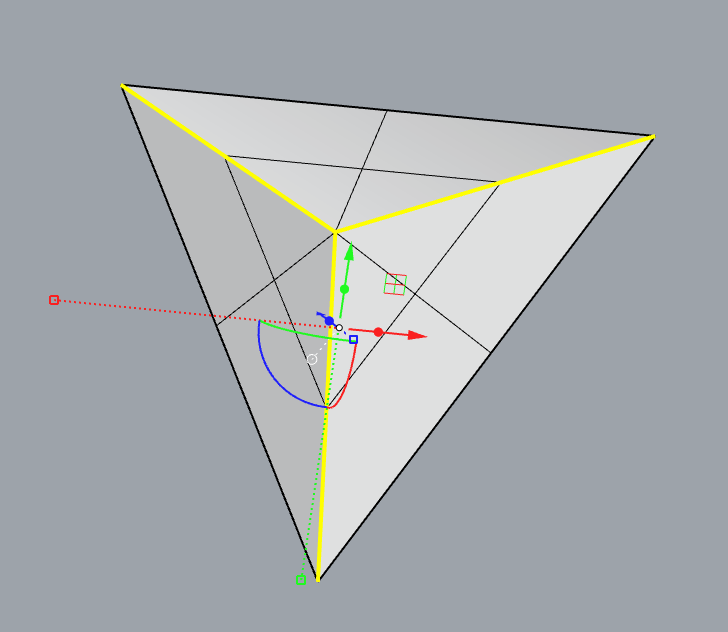

把问题简化一下是下面这个情形，给它做G2连续倒角。

①提取边缘线  dupedge

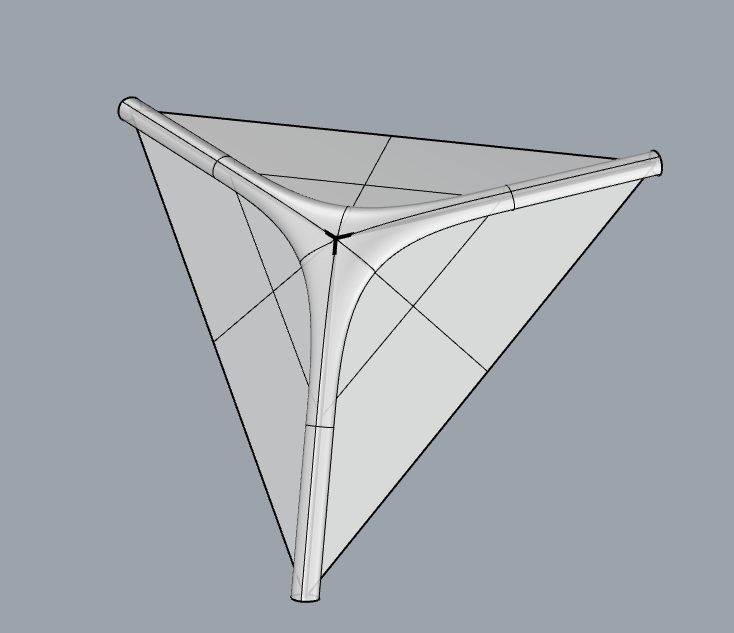

②多管混接  multipipe （注意，昨天是pipe，这里用到的是multipipe，是rhino7的新功能）

③做交线  intersect

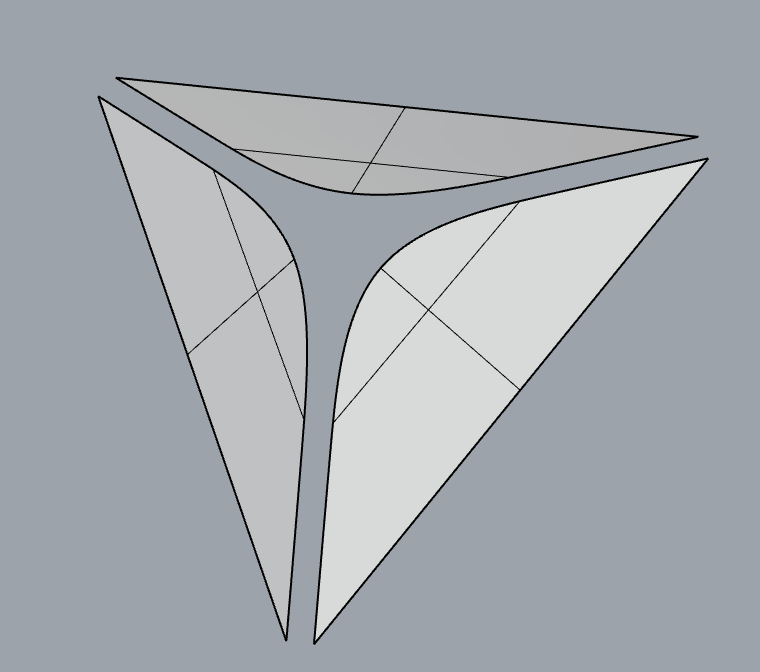

④切割  trim

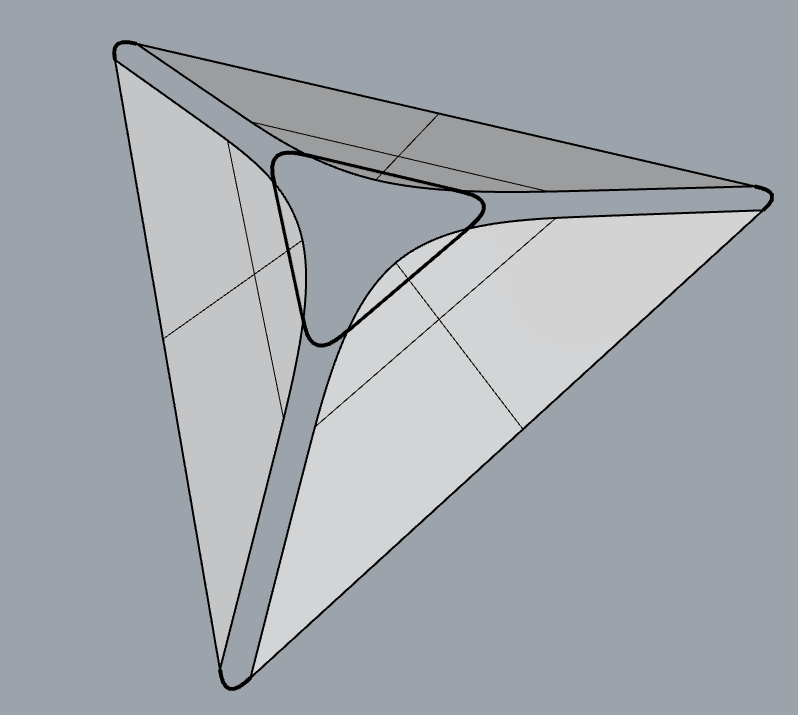

⑤留出中间接近正六边。三个方向有点细长，先截取部分做混接曲面，剩下中间比较正的六边。因此可以先这么做：切割边缘 splitedge 或者 提取中心线 extractisocurve，这里我选择提取中心线，然后做曲线混接后得到如下图

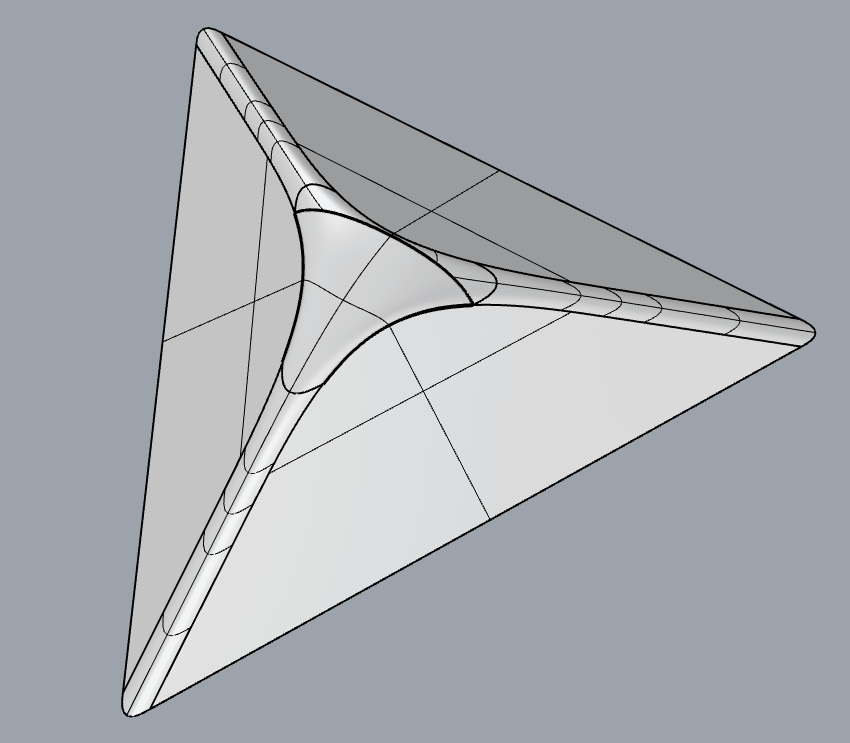

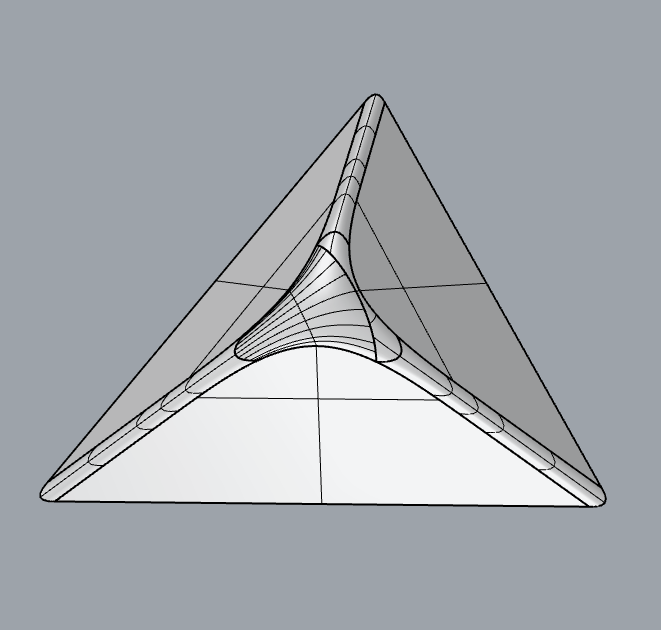

做三个方向细长的四边面（edgesrf）后各自和两边做曲面G2匹配。当然你也可以选择splitedge的方法，然后直接用blendsrf。都是根据情况具体调整方法的。完成这一步后如下图：

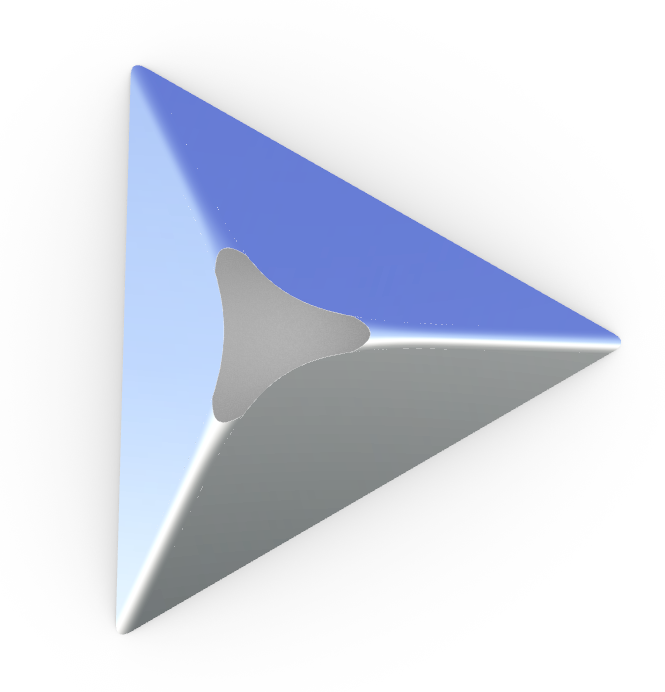

（用了天空模式渲染，方便看曲面光顺程度）

⑥ 补全中间的六边面，也就是用三管混接做法了：

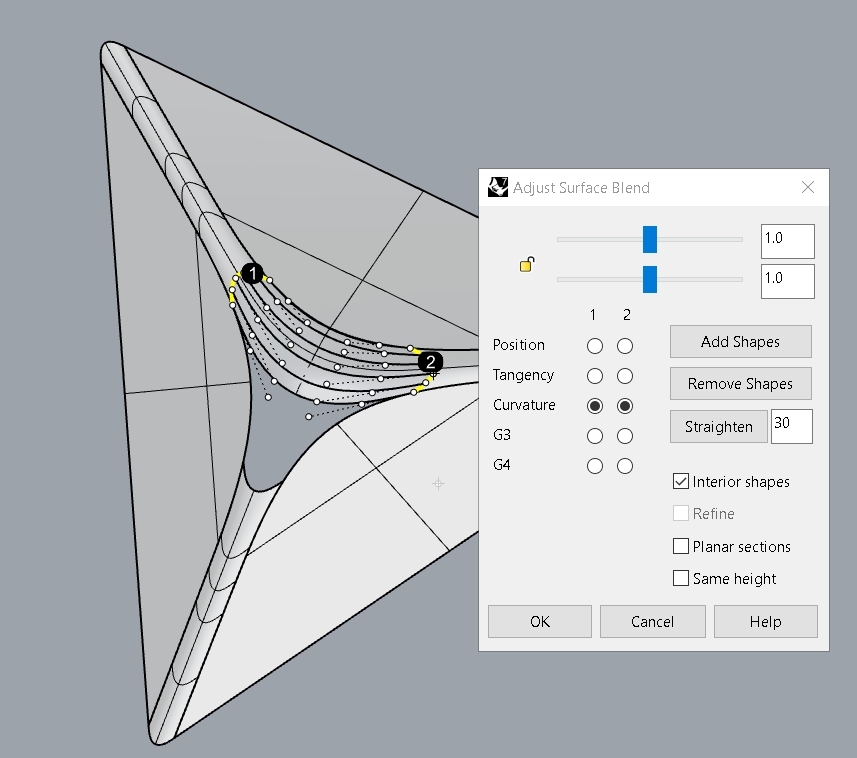

（1）两管先混 ，然后得到的曲面和接连的大面边缘匹配一下G2

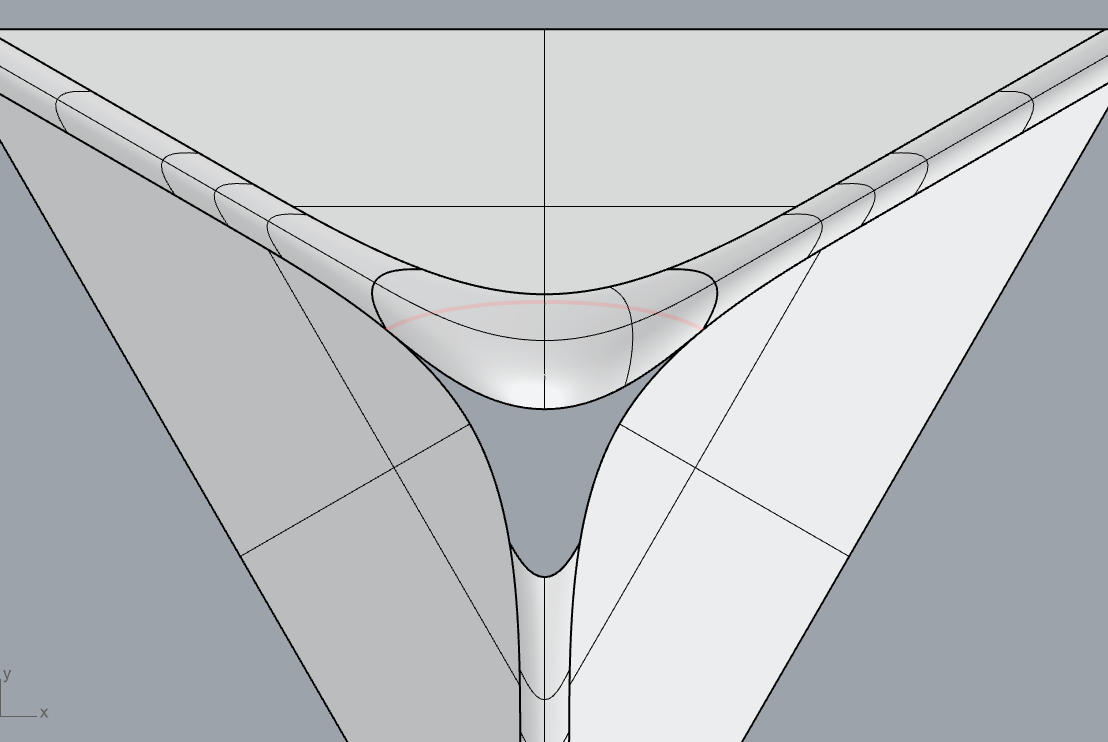

（2）做切割线（画切割线原则是让新的四边面的角尽可能大，不要太尖）

（3）切割后做四边面 （注意，边缘线最好提取后重建成5阶6点，先生成最简曲面，方便后续匹配工作）

（4）匹配工作，四个边都匹配一次（切割边缘留到最后一次）

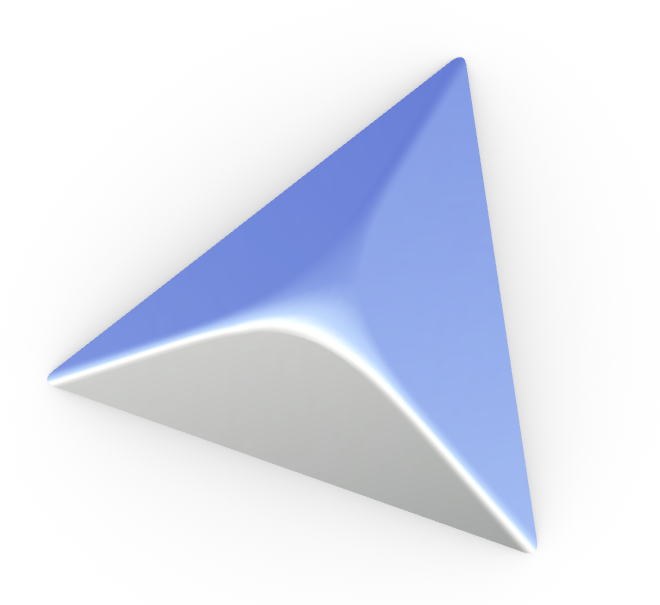

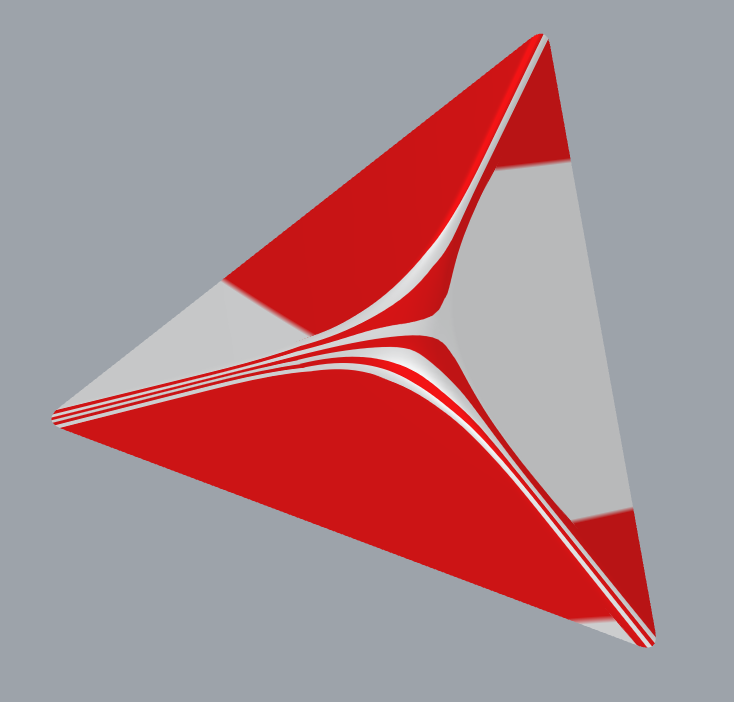

匹配结束，检查下连续性等质量问题：

（如果对光顺要求更高，可以配合历史记录再调节一下两管混接曲面的控制点）

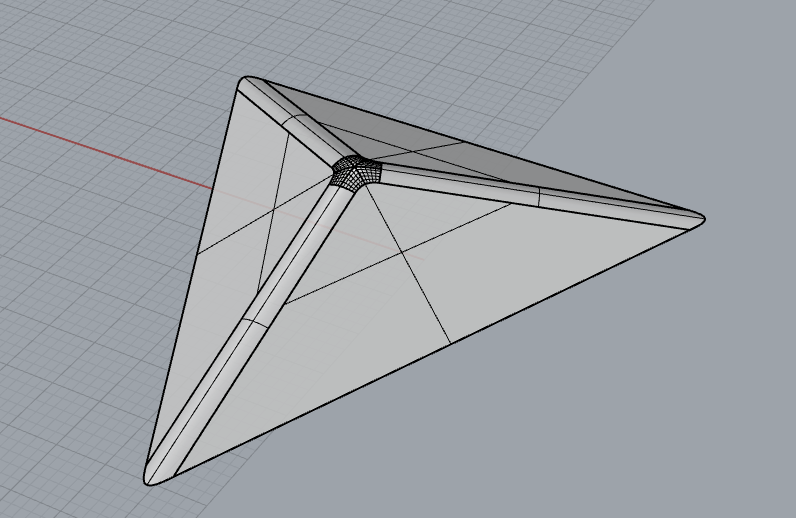

再看下Rhino7最新版(7.5)算法改进后导出来的效果：已经很强了，以前这种的是没法倒的。
