BIM案例：BIM技术助力上海马术专业场馆建设
文章来源：上海市绿色建筑协会
作为中国首座满足国际马术运动五星级赛事的永久性场馆，以环球马术冠军赛（GCT）赛事为核心功能，满足赛事核心要求，实现成为欧盟和国际马联“马匹非疫区”的认证目标，并对标国际一流马术专业场馆建设标准。
主体建筑高度15米，场馆屋顶构架以及锅炉房烟囱顶高度18米。地下室2层，底板完成面标高-11.2米。配置90x60米竞赛场地、123匹马厩(其中常设马厩70匹，临时马厩53匹)，可容纳4005座固定看台普通观众坐席（含媒体100座）、120座固定骑手看台、852座专用半圆座贵宾观众看台、10席轮椅席位及10座陪护席位，并设置赛事企业包厢、公务包厢、贵宾观众酒廊等功能，致力于打造“五大中心”为一体的特色场馆。
项目地址：浦东新区世博文化公园C04-01a地块，南临通耀路，西临济明路
项目投资性质：国有企业投资
项目类型：体育建筑
建设单位：上海久事体育产业（集团）有限公司
设计单位：华东建筑设计研究院有限公司
施工单位：上海建工四建集团有限公司

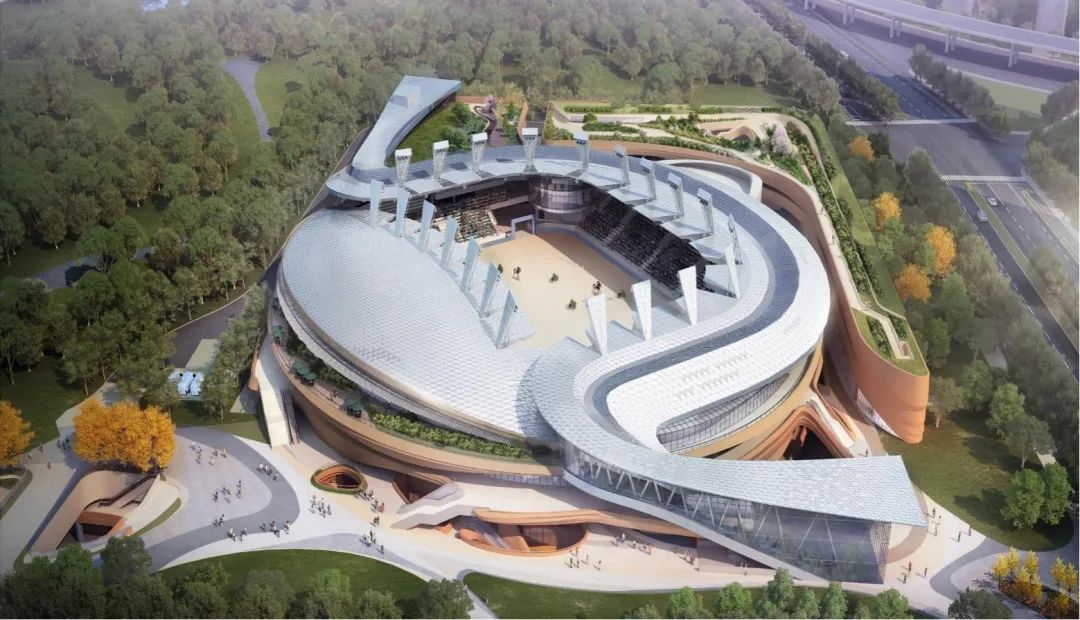

图1-项目效果图
1.业主支持、BIM单位支撑，各方协同支持模式
在业主支持和协调下，各参建单位充分利用各自专业特长，利用BIM技术解决项目问题，共同推进了项目高质量完成。首先，业主方提出BIM应用的需求和目标、组织基于BIM的论证与决策以及协调使用部门的提前介入等。基于业主需求，BIM单位贯穿项目全程，来进行BIM应用策划、标准和制度建立、应用协调、项目管理支撑以及成果审核与交付，同时与其他参与方相交接。设计单位基于BIM论证与优化设计方案和成果、进行设计协调与施工交底等，施工单位也可以基于BIM论证进行质量、安全和成本等目标控制，运维部门基于BIM提出信息集成方案、运维模型转化、运维平台构建等，从而形成了各单位充分发挥各自特长、相互协调的应用模式。
2.基于BIM的异形曲面设计参数化的定位
马术整体屋面属于异形非规则曲面，在限高、屋面需求升降灯光且被表皮覆盖、屋顶端头部分区域需转化为空间等要求下，在设计初期采用了Rhino和Revit相结合的推敲方式，用参数化来定位样条曲线，达到最终设计效果。

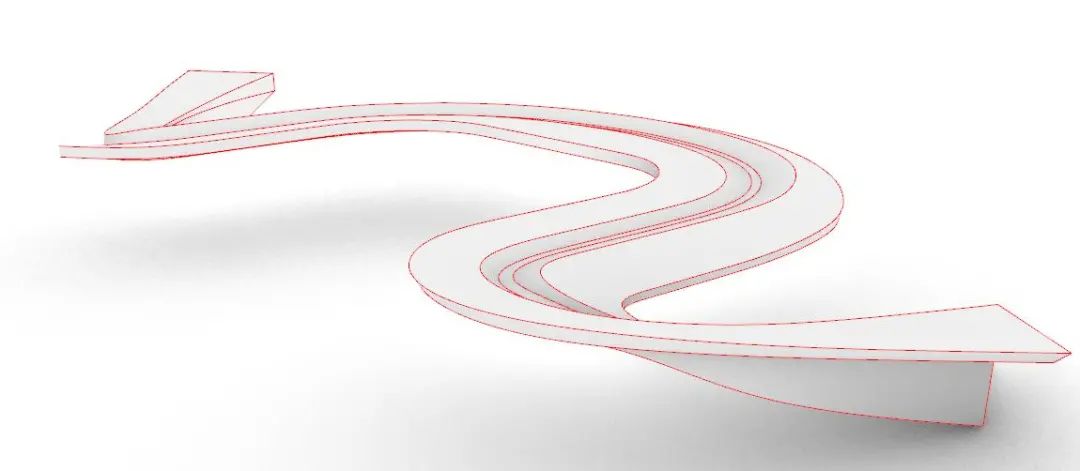

图2-样条曲线定位控制图

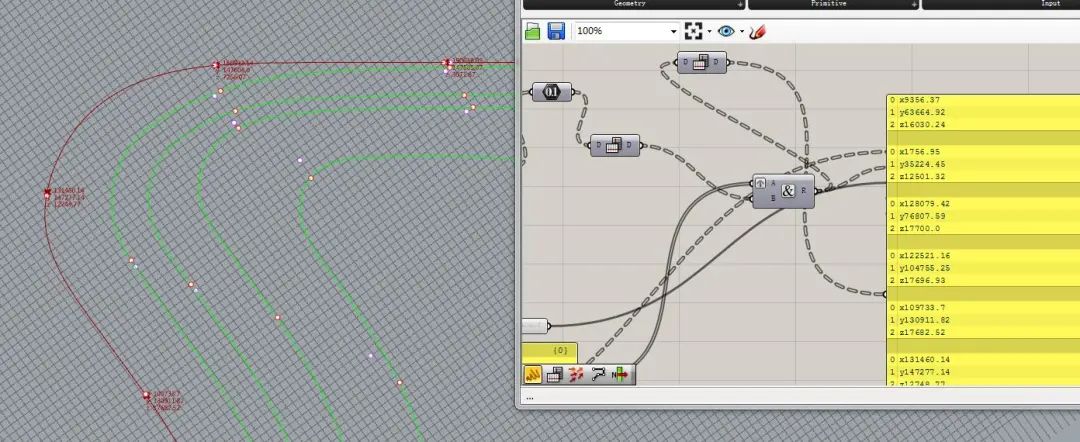

图3-参数化导出EXCEL采样点坐标
在样条曲线上用Grasshopper来提取采样点的XYZ坐标 并导出EXCEL表格 确定每一个采样点的坐标 来定位表皮确定效果。
3.机电与土建协调的专项检查
在复杂区域对于特定阶段需要集中解决的问题，成立专项检查报告来提高工作效率，在三维视图管道进行核查提前暴露平面图纸未暴露的空间问题。

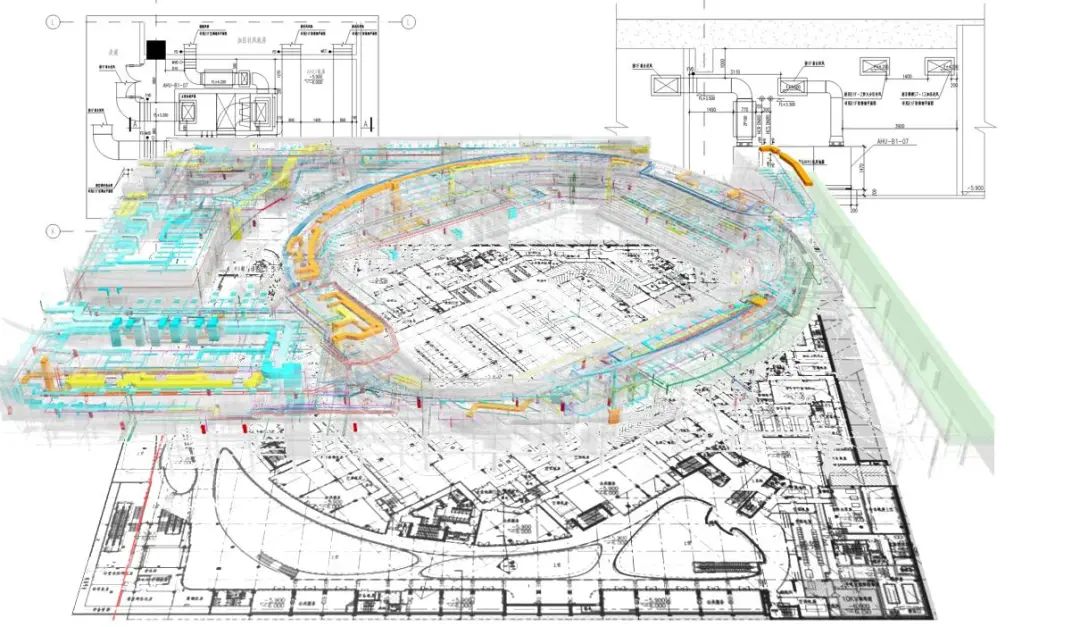

图4-详细机电三维模型分析

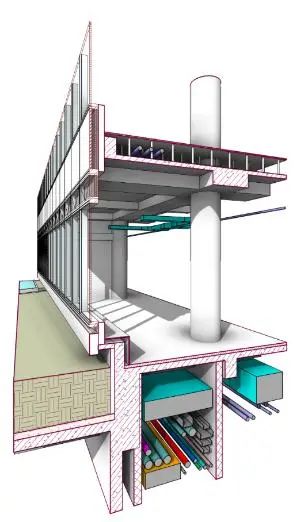

图5-局部详细模型剖切
