创建
公制结构柱
我们打开REVIT—族—新建—公制结构柱即可。柱脚（一）
此处用到新的构图方式—旋转，旋转里面又有轴线和边界线，利用轴线做出旋转中心，边界线绘制一个旋转面。柱脚（二）
边界线再此处需要截断然后再往下画删除中间段再用半径弧连接柱脚（三）
此图出现两处需要圆弧来连接的，我们现在下面做一个圆，内部紧贴下处（连接下文）柱脚（四）
下面的圆需要用剪切快捷键SL对它进行剪切，最后得出弧边，完成后确认旋转圆柱
我们做好了柱脚，那么接下来就是这个柱体了，这个用到之前的方法—拉伸，再平面内做个圆，再拉伸就行了。雕刻（一）
这里我们需要给这个柱子加点装饰比如用这个—空心形状，做出雕刻的柱体。雕刻（二）
这里我们又用到新的工具—矩阵排列，矩阵排列中可以选择径向排列，也就是这次制作使用的核心工具。选择排列的对象—对话框点击地点选择围绕中心—选择起点—选择终点—输入需要排列的个数—完成，最后再用MM镜像快捷键对称完成雕刻。对称做顶

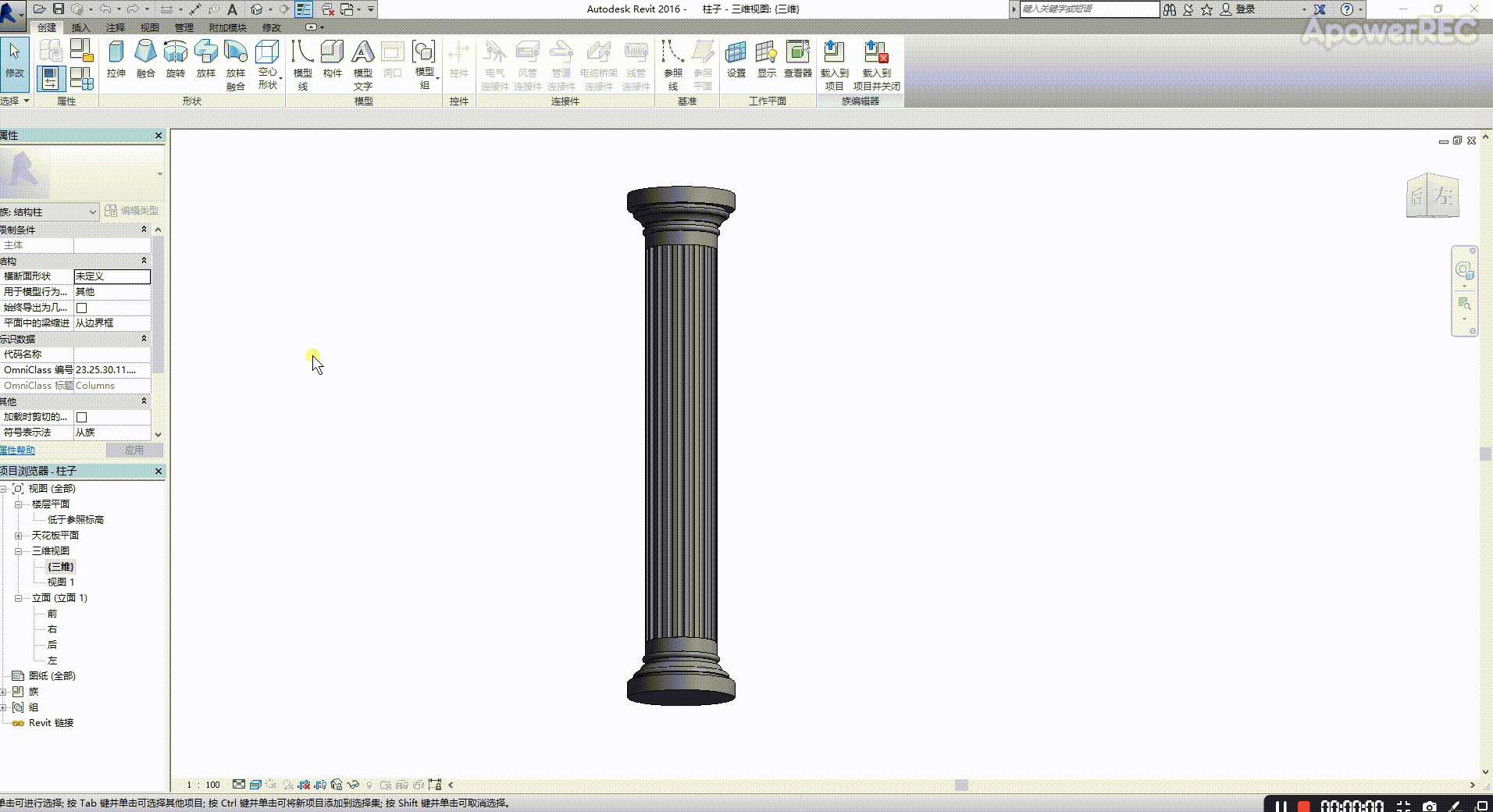

此处用到之前所学的方法，先用RP轴线快捷键做出对称轴，在对柱脚进行对称做出顶。一个简单的柱子做好了，这次学习中，矩阵排列很关键，不然一个一个做雕刻费的时间会很多，再者，在旋转轮廓绘制时需要细心对齐。
