CATIA技巧：CATIA表面贴画及实时渲染

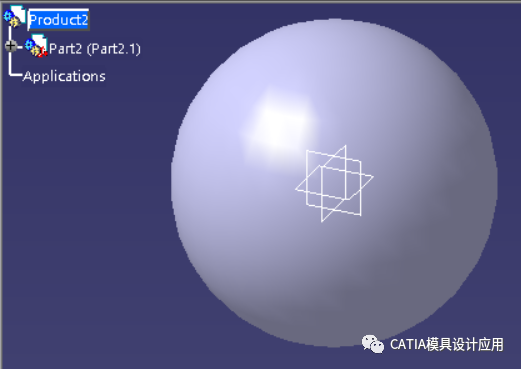

下面是一个球体，默认是CATIA的灰色，看起来比较抽象。

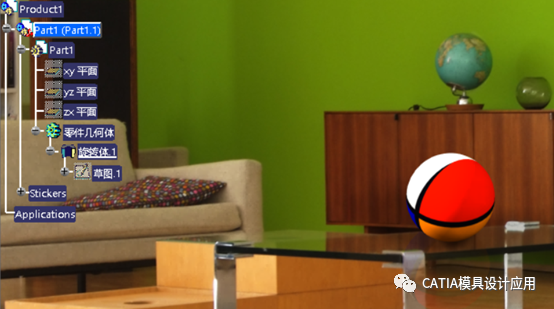

经过实时渲染，我们能够得到如下效果：
怎么做呢？
下面介绍一下步骤：

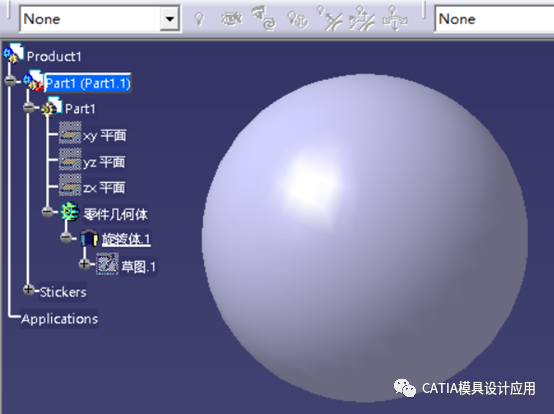

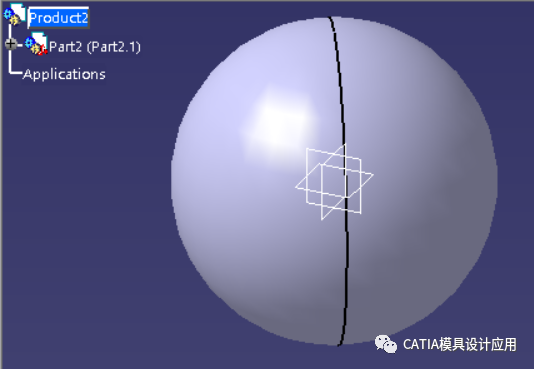

1. 在装配体下建立一个part，并在part中设计一个球体：
2. 将显示模式改为带材料着色
3. 切换到实时渲染模块（开始——基础结构——实时渲染Real time Rendering）

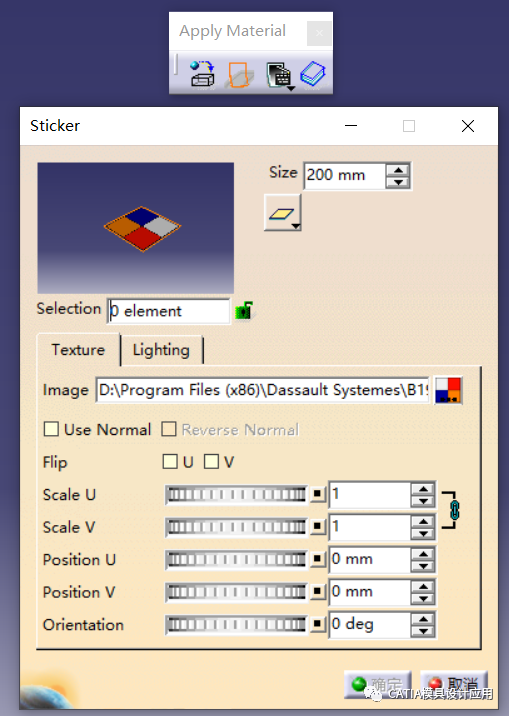

4. 应该材料选项卡里，选择贴画命令。

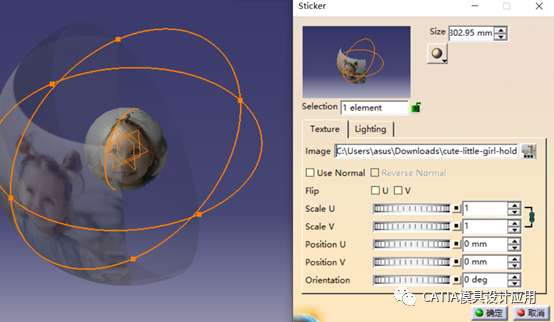

5. 选择表面类型，选择实体元素，选择贴画图片，调整方向等。

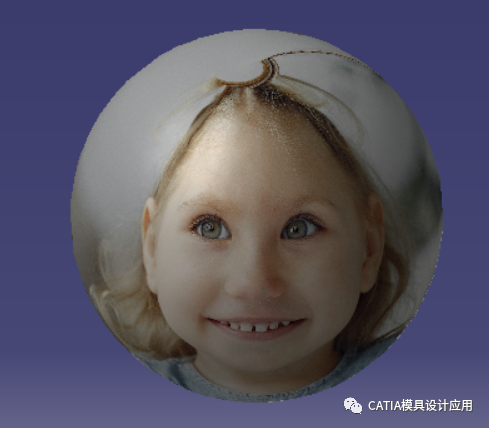

6. 确定完成贴画。

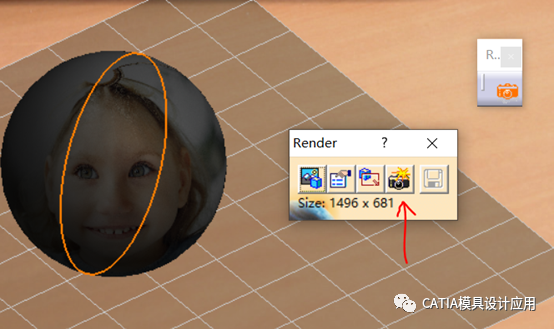

7. 下面进行场景渲染，点击Rendering照相机图标命令。

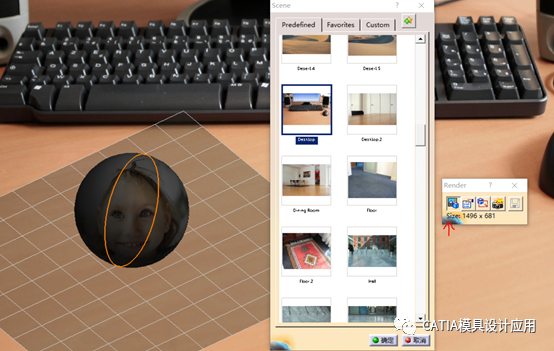

8. 点击选择场景 Scene命令，选择合适的场景，并调整该球体的位置和大小等。
9. 确定场景之后，点击Rendering命令进行渲染。

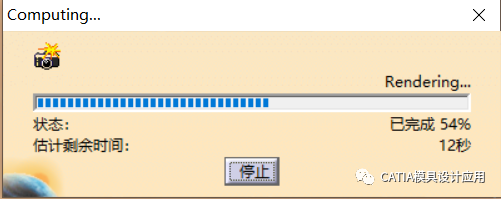

10.确定渲染，将弹出进度条：

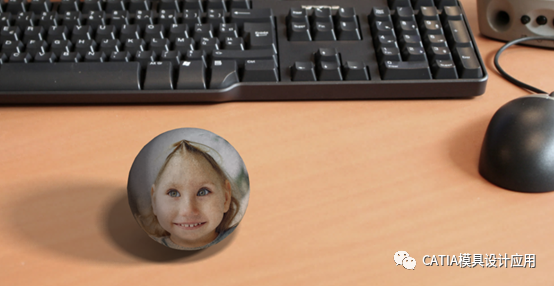

11.最终结果如下，点击Save Image可以保存为图片：

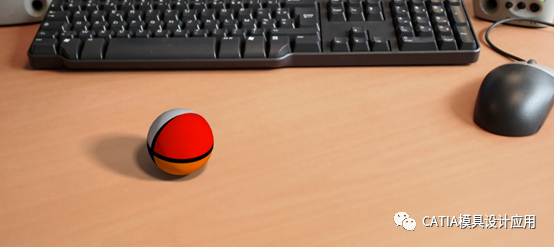

12.下图是我们开始时展示的效果图。
本文只是介绍功能，具体应用，图片选择，还需要深入学习研究
本文来源：CATIA模具设计应用
作者：恒拱
