CATIA教程：CATIA零件设计中的变换命令怎么用？
本节内容主要介绍Catia 实体模块（零件设计）中的变换相关命令。
主要包括：平移、镜像、阵列、缩放。前三个及其下拉菜单中的命令比较常用，缩放不常用。
正文
1、平移
平移命令下拉菜单中包含：平移、旋转、对称、定位。
平移
与创成式模块中的曲面移动基本一致，只是移动对象变成了实体。

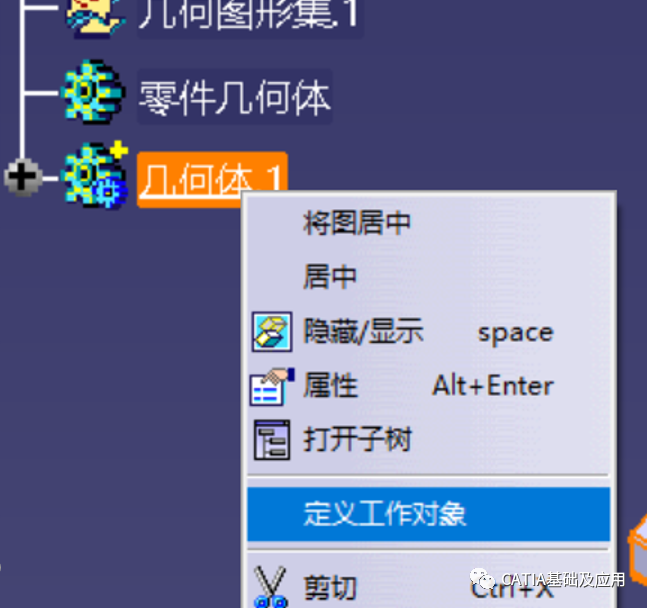

首先定义工作对象，在特征树中，右键移动的几何体，选择定义工作对象；

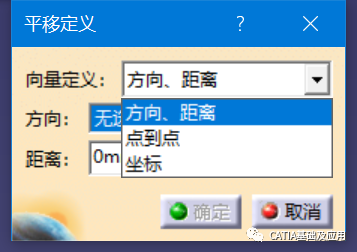

点击移动命令，和移动曲面一样，向量定义有三种可选：方向+距离、点到点、坐标；

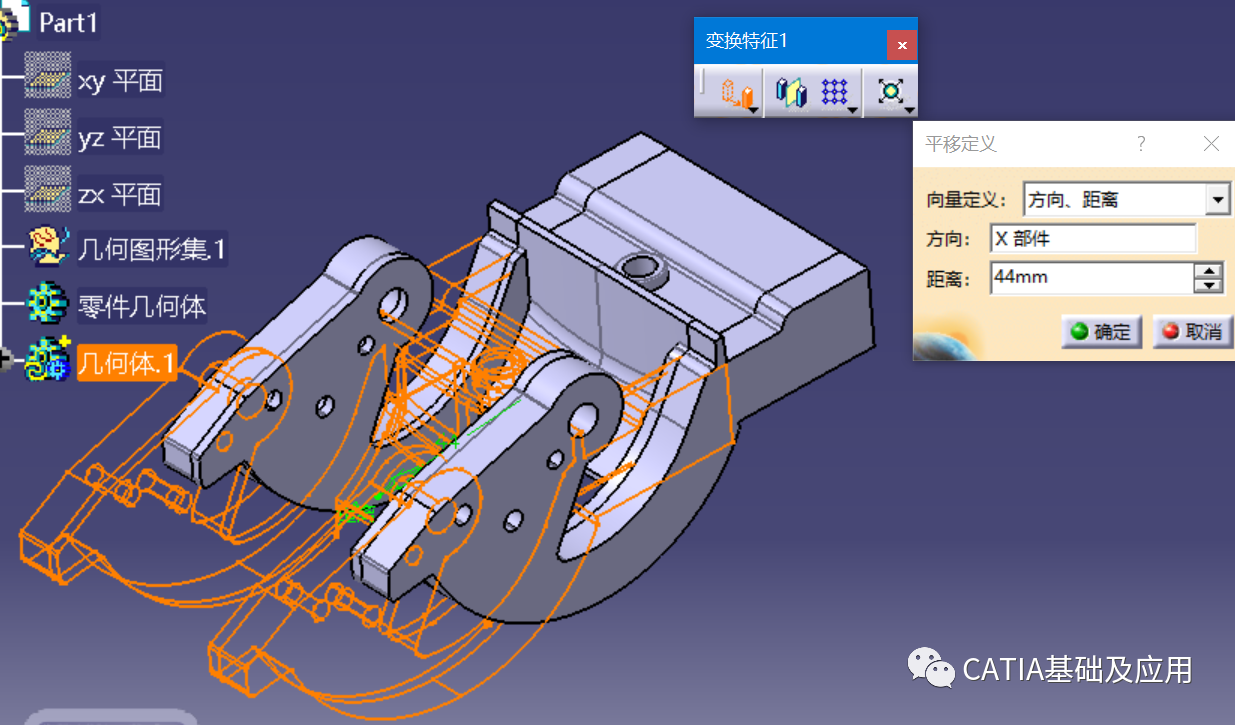

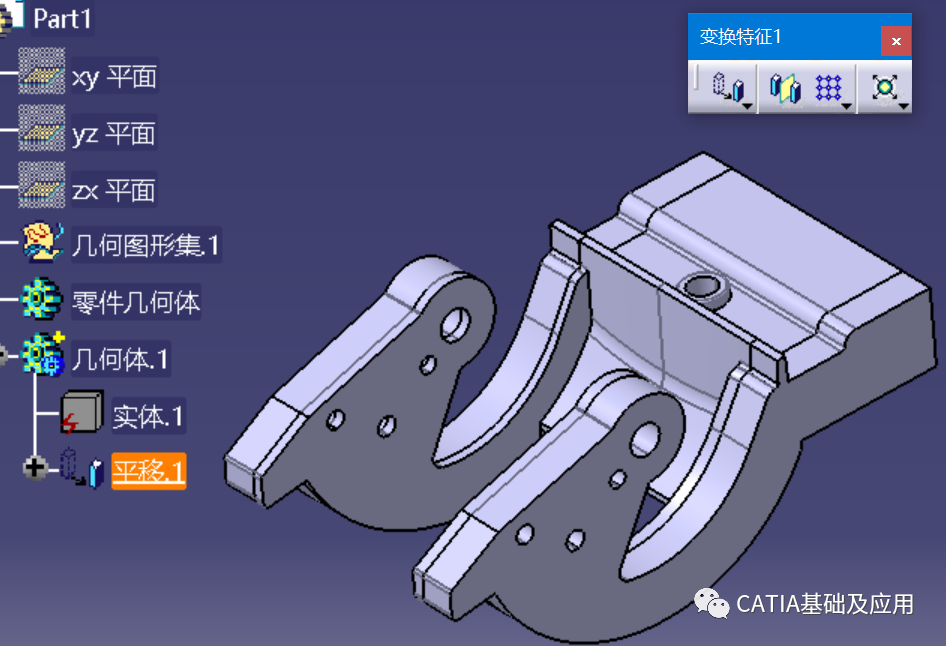

选择方向，定义要移动的距离，点击确定得到移动后的实体；
同样，得到的实体仍然是带参的过程，可在特征树中，双击此操作步骤进行修改。
旋转、对称及坐标移动与创成式模式中的片体移动方法完全一致，详见：CATIA - GSD模块 变换命令组
2、镜像
与对称基本一致，唯一的区别在于对称是将原图形按照对称面转换过去，而镜像是在转换为对称图形的同时保留原实体，如下图所示，从图标中可以看出对称与镜像的区别。一般参数化建模过程中，对于完全对称的产品，可仅参数化建模一半数据，最后一步做镜像。

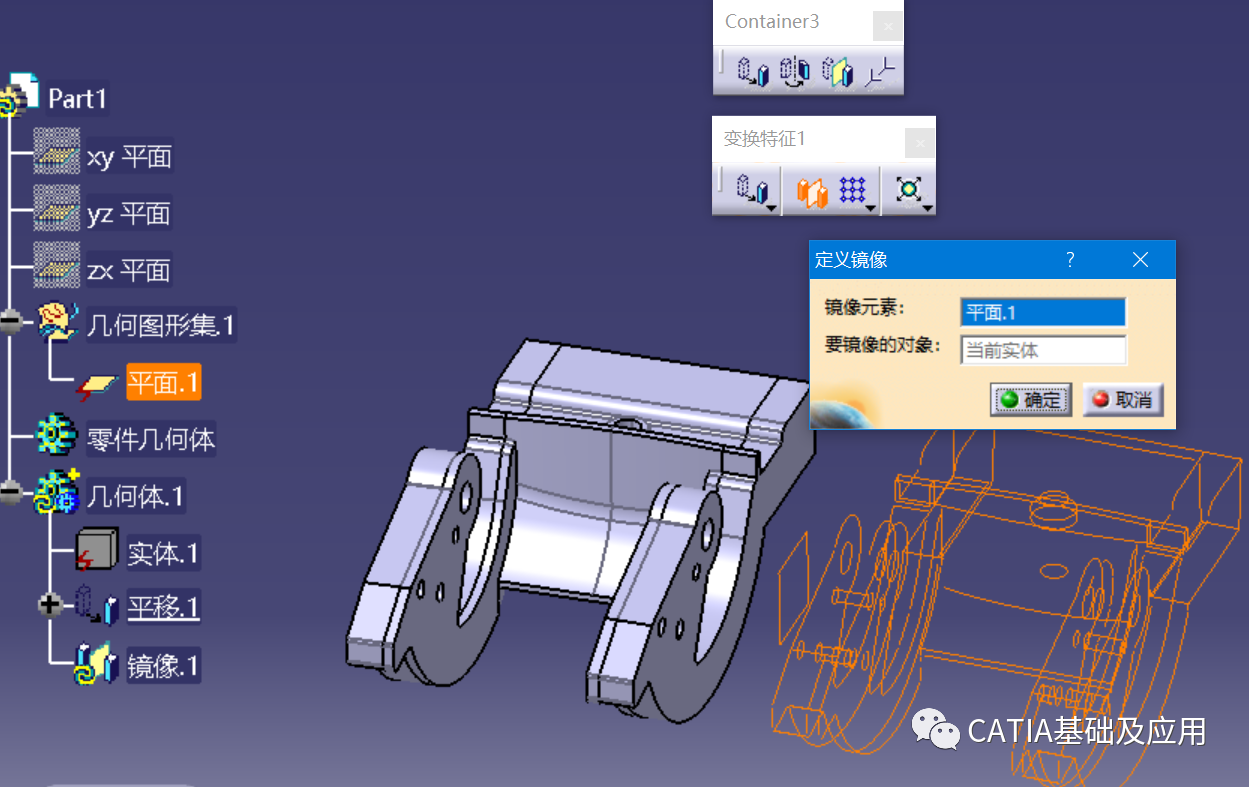

首先定义工作对象，点击镜像命令，选择镜像平面；

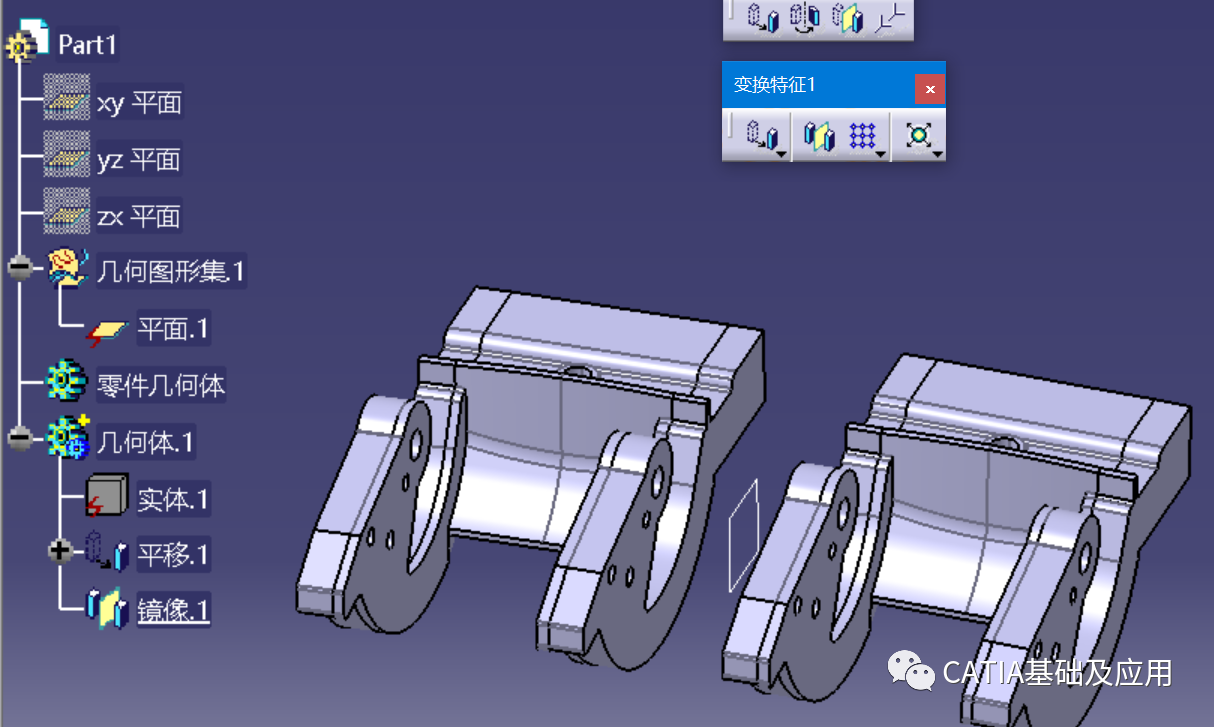

点击确定，得到镜像结果如下。
3、阵列
阵列主要使用的是：矩形阵列与圆形阵列。

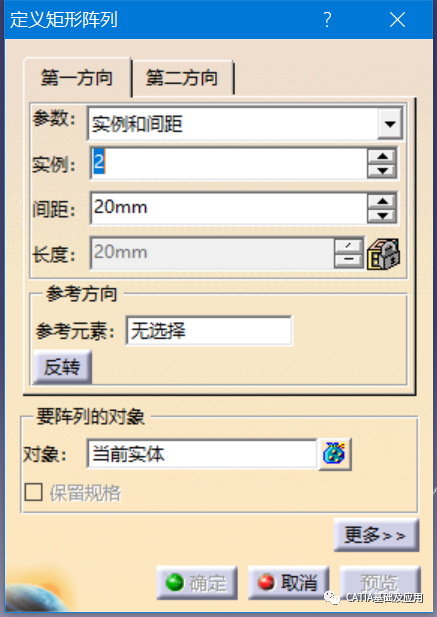

矩形阵列，如果只定义第一方向，则得到直线方向的阵列，再定义第二方向则得到真正意义上的矩形阵列。

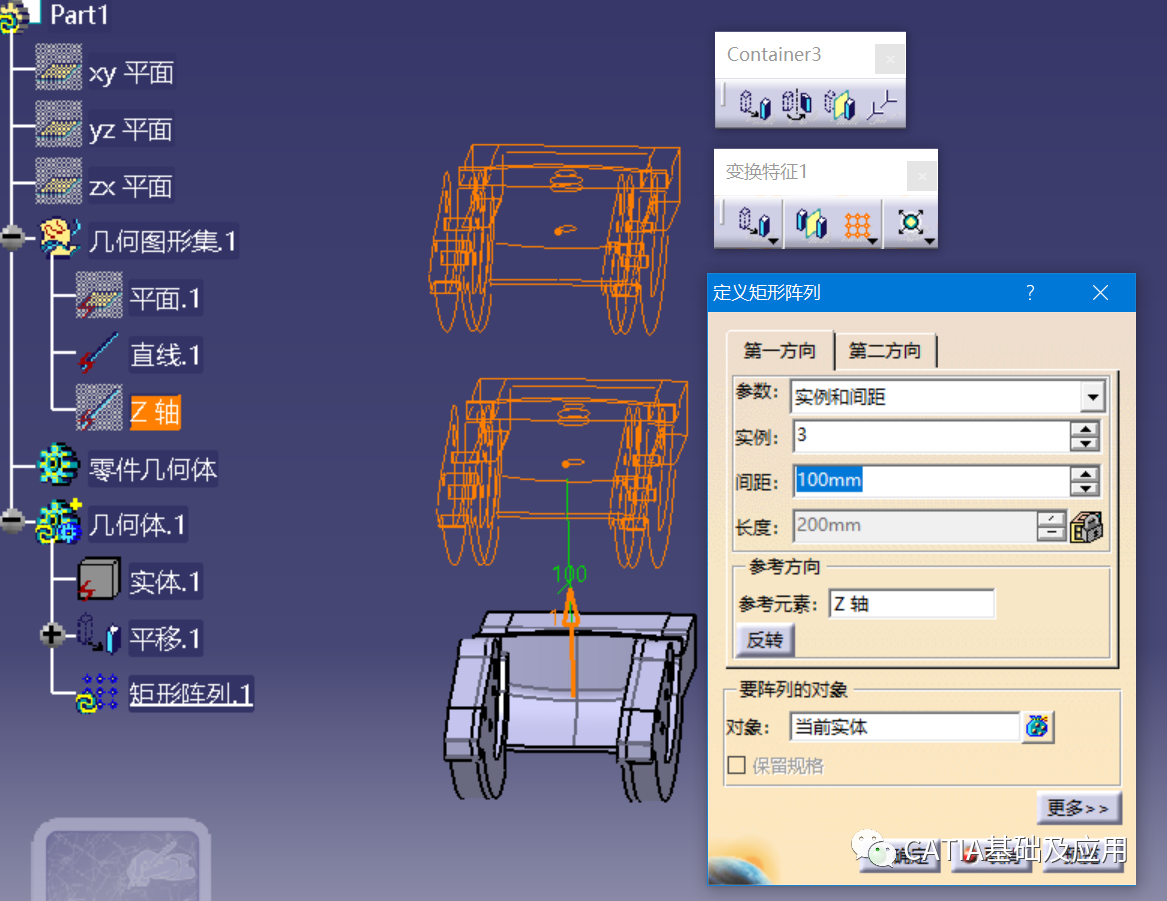

如下，第一方向参考方向选择Z轴也可自定义直线，间距输入100，数量3；

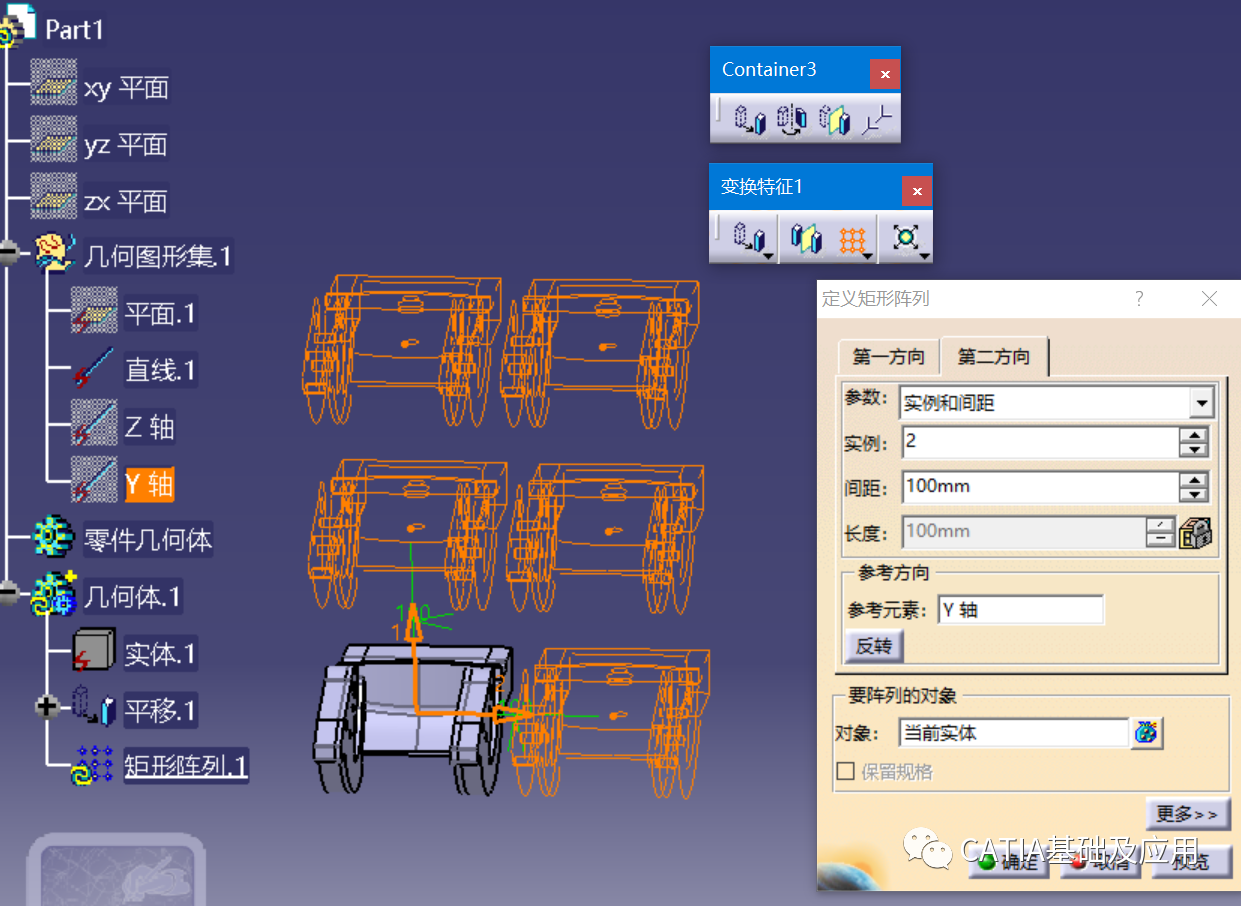

第二方向参考方向选择Y轴也可自定义直线，间距输入100，数量2；

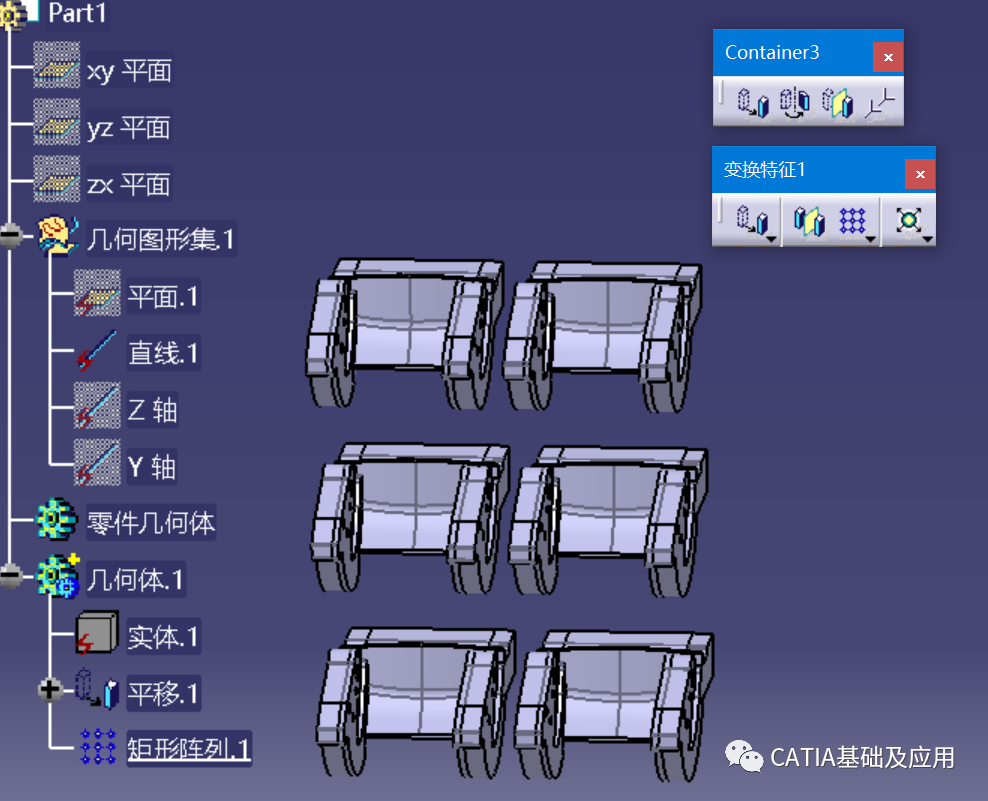

点击确定得到如下结果。
圆形阵列
圆形阵列同样有两个方向：轴向与径向。

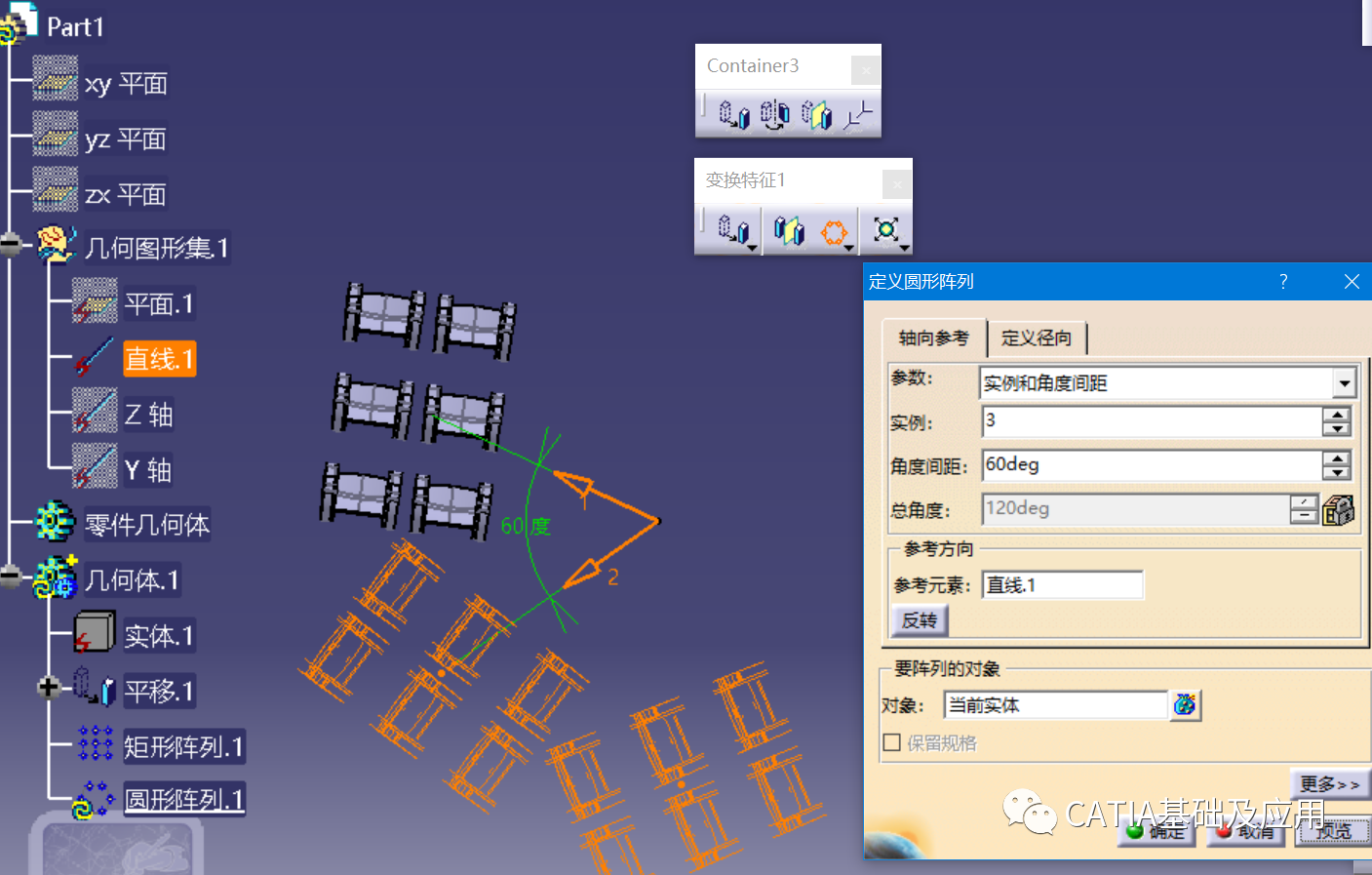

如下定义数量、角度间距及旋转轴，径向同理，确定后即可得到如预览阵列后的实体。
文章来源：CATIA基础及应用
作者：小主CATIA
