CATIA 过度面如何跟随变形？CATIA 过度面跟随变形的方法
在产品设计或者改模的过程中，经常会遇见型面更改的情况，在主型面完成要求的变形后，过度面该如何跟随变形呢？
如下图：

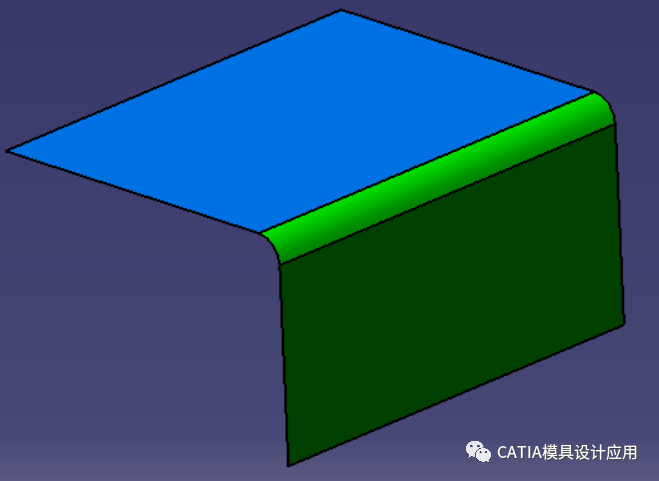

蓝色的面，希望向上偏移2mm，深绿色面不变，浅绿色的圆角面，希望跟随变形。
今天，我们就用图文的形式，讲解一下具体方法

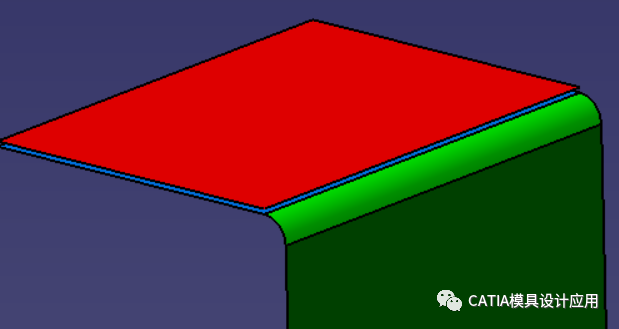

第一步：将蓝色面向上偏移2mm，得到红色面

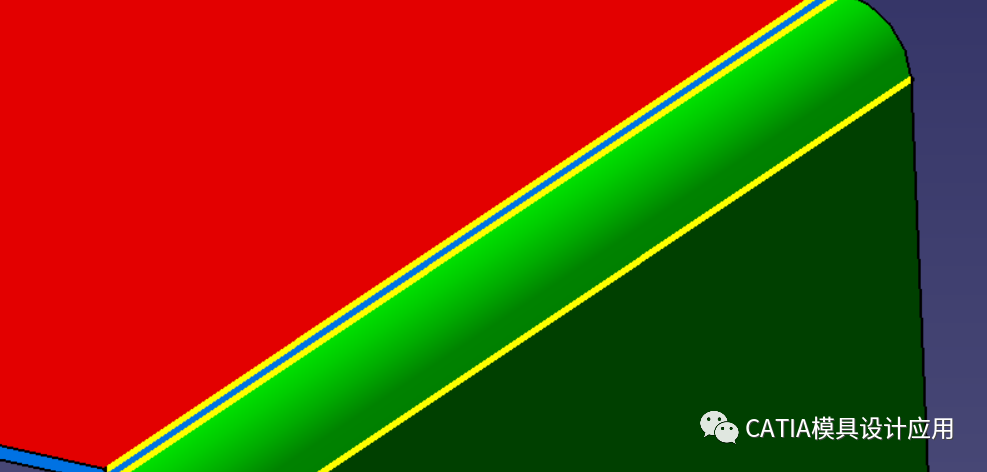

第二步：提取待变形面，变形前后的边界线，如下图换色所示。

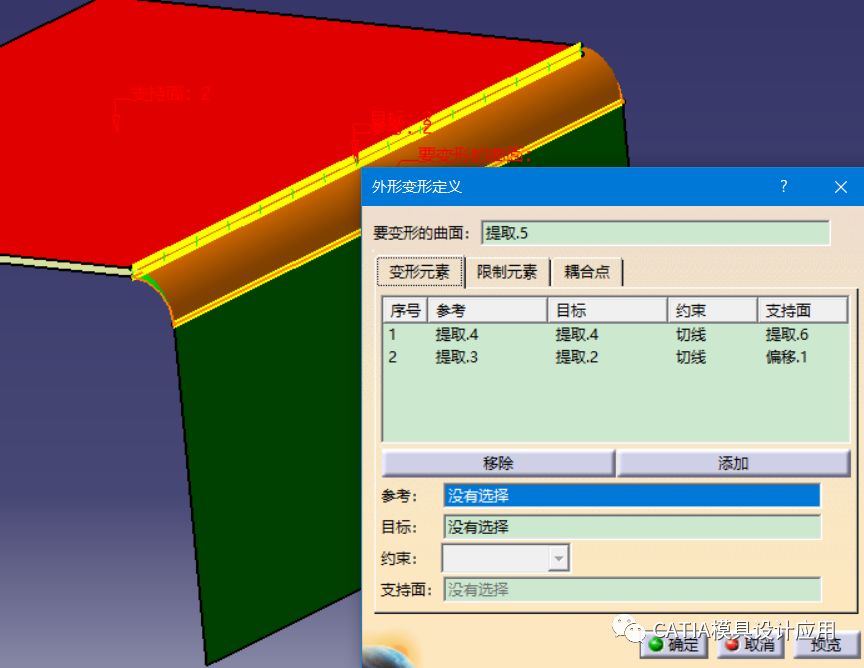

第三步：启动外形渐变命令，选择绿色面为要变形的面，选择起止的参考线，并指定其相切支撑面，预览如下图所示：

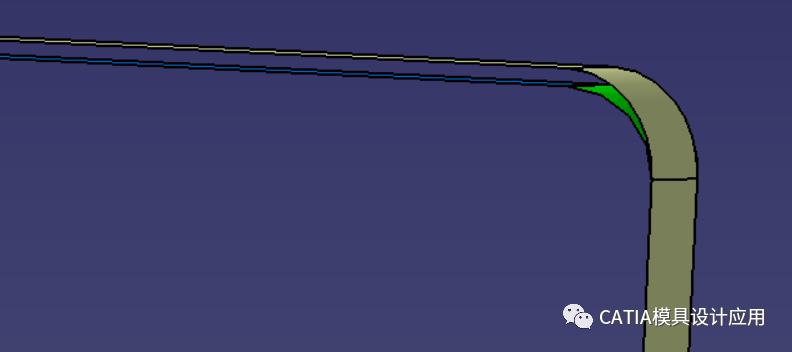

第四步：确认与缝合，变形效果如下
完成！
文章来源：CATIA模具设计应用
作者：恒拱
