这是柔性建模系列最后一篇文章，向大家来介绍下其他常用的柔性建模命令。

首先是连接和移除命令。

连接命令可以将开放面组连接到实体或面组几何。开放面组会延伸或修剪为相应的面组或曲面几何，且两者会合并。

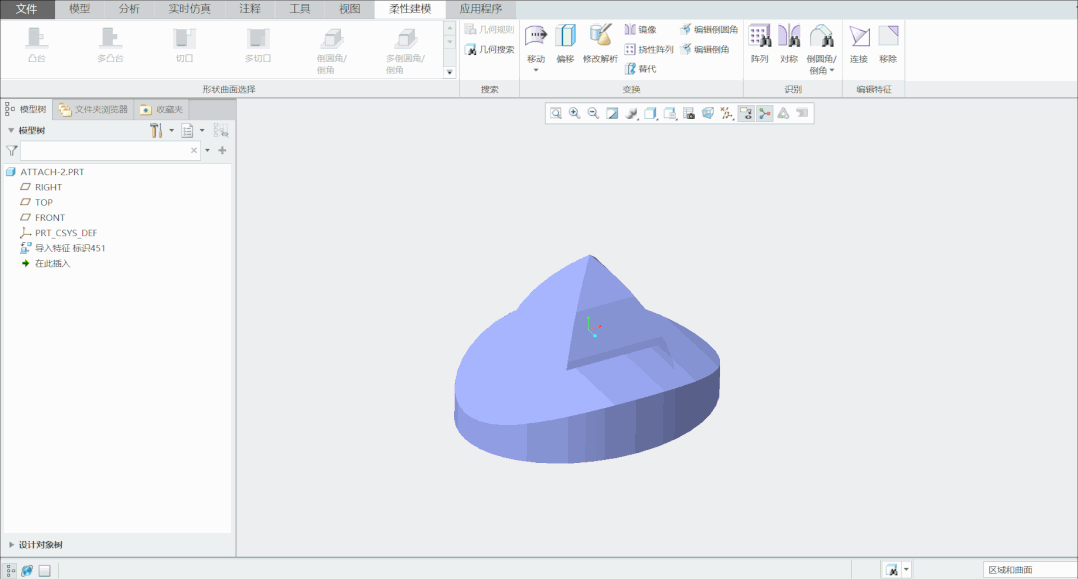

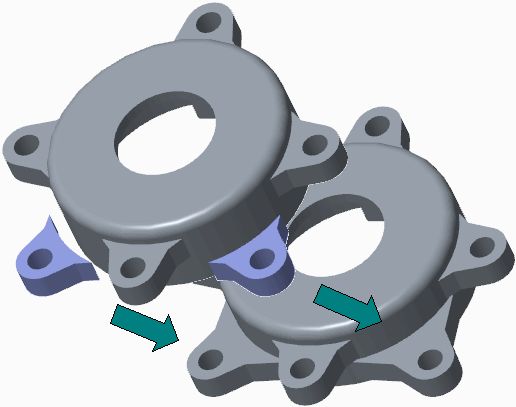

需要注意的是，将面组连接到实体时，面组会被实体化，如下图所示，使用连接命令将紫色的面组连接到灰色的实体上，面组延伸到实体，并转化为实体特征。如果不想实体化，可以勾选“修剪/延伸并且不进行连接”复选框。

将面组延伸到实体几何

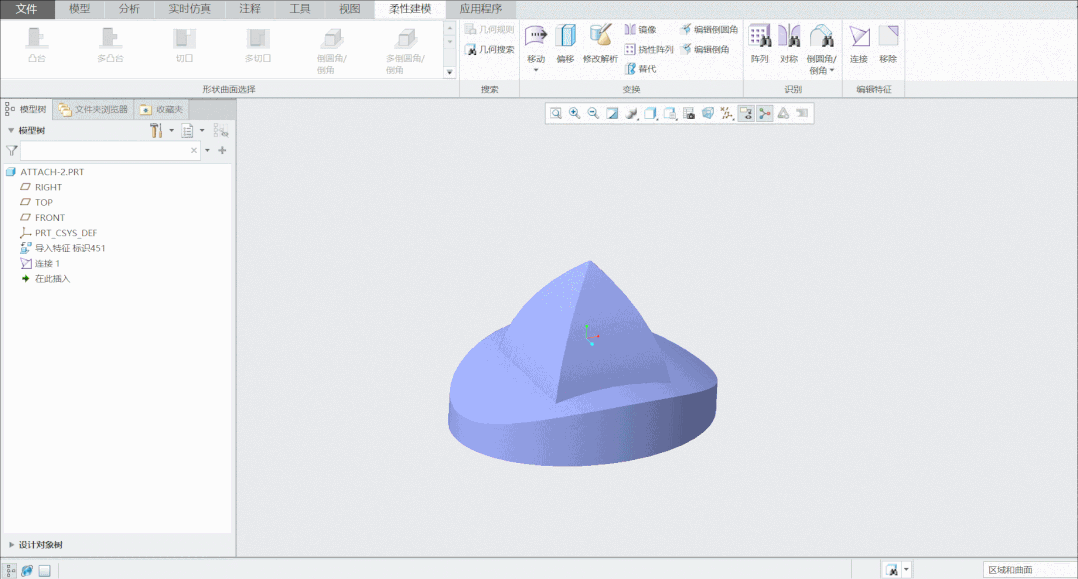

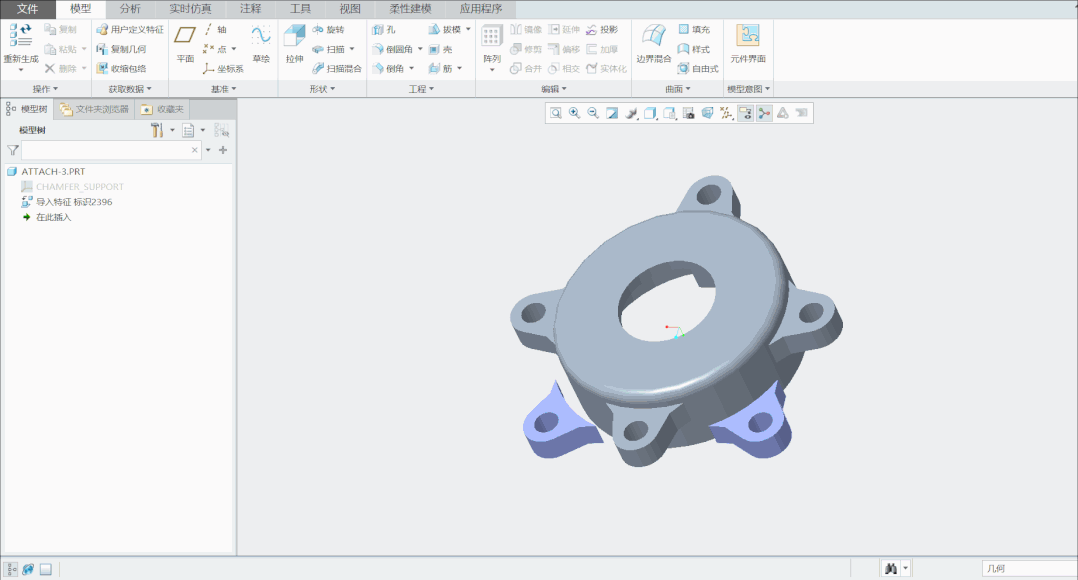

我们来看下操作过程：

连接几何除了可以将面组连接到实体几何以外，还可以连接连接两个面组，实现面组的合并或修剪。另外柔性建模中的“连接”还是“实体化”命令的良好替代，一些实体化命令无法完成的特征，可以用尝试使用“连接”命令完成。

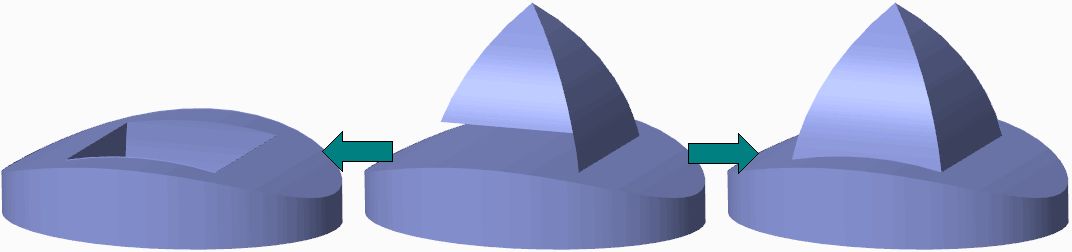

将面组延伸或修剪为其他面组

面组连接的操作如下：

1.修剪面组

2.合并面组

3.实体化面组

移除命令可用于从实体移除一个曲面或曲面集，并填充空位以维护实体的封闭体积块要求。可移除拉伸实体几何或在模型中创建切口的几何。

移除命令对我们快速删除一些孔，切口或凸台特征有很大的帮助，如下图所示：

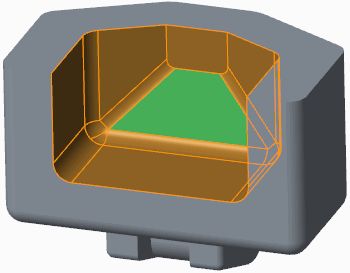

选中移除的曲面

移除几何后查看模型

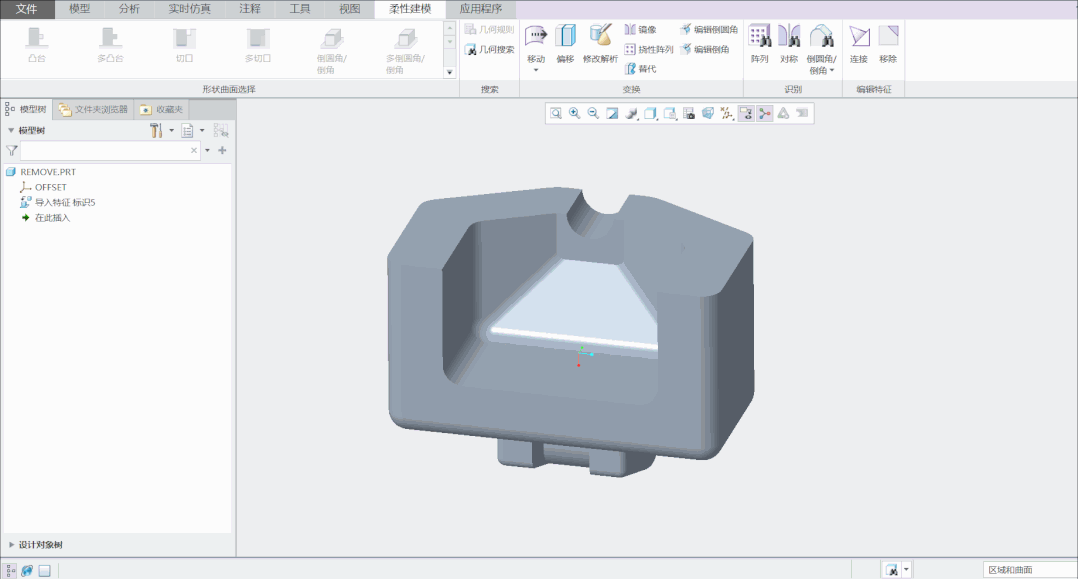

我们来看下操作过程：

编辑倒圆角/倒角命令，对于第三方模型，模型树上只有导入特征，我们想要识别或编辑上面的圆角和倒角是很麻烦的，柔性建模中的编辑倒圆角/倒角可以帮助我们快速识别圆角和倒角的值，并可以对它们进行修改。

由于这两个命令的操作方法类似，所以我们以编辑倒圆角命令为例，来介绍下使用方法。

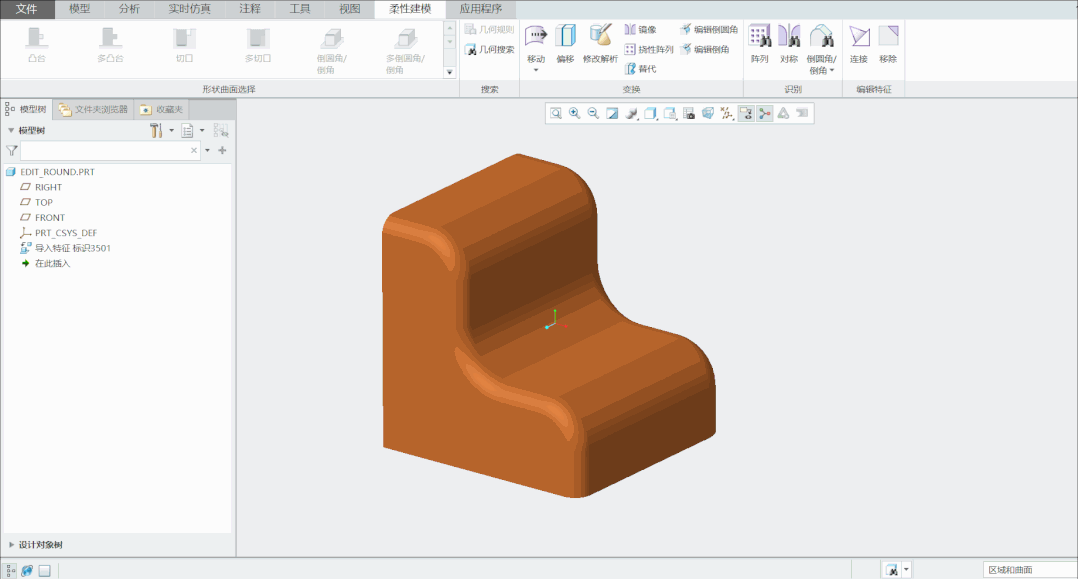

我们直接来看下操作方法：

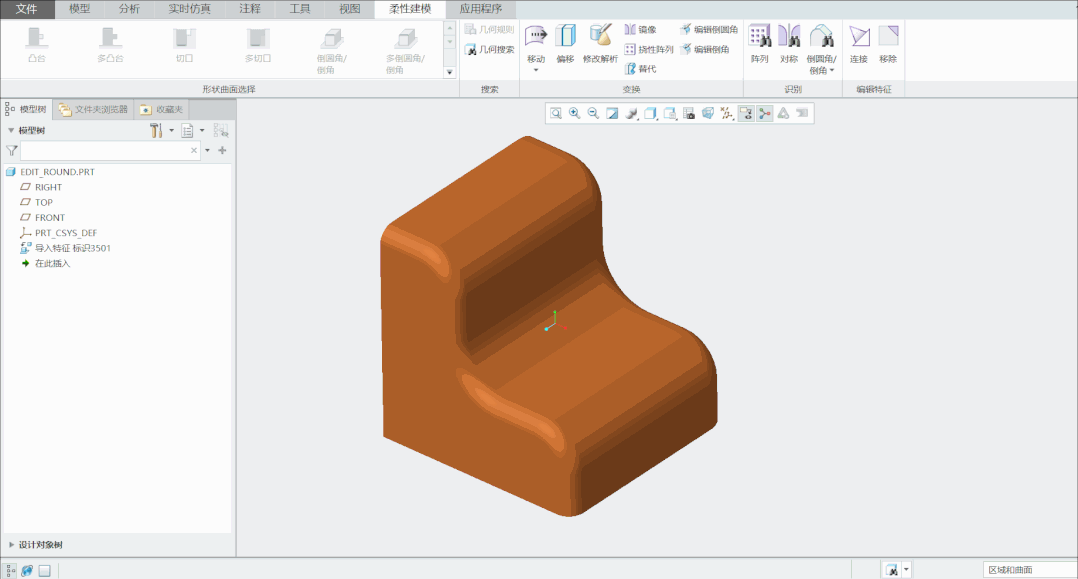

我们也可以使用编辑倒圆角命令直接移除圆角，操作过程如下：

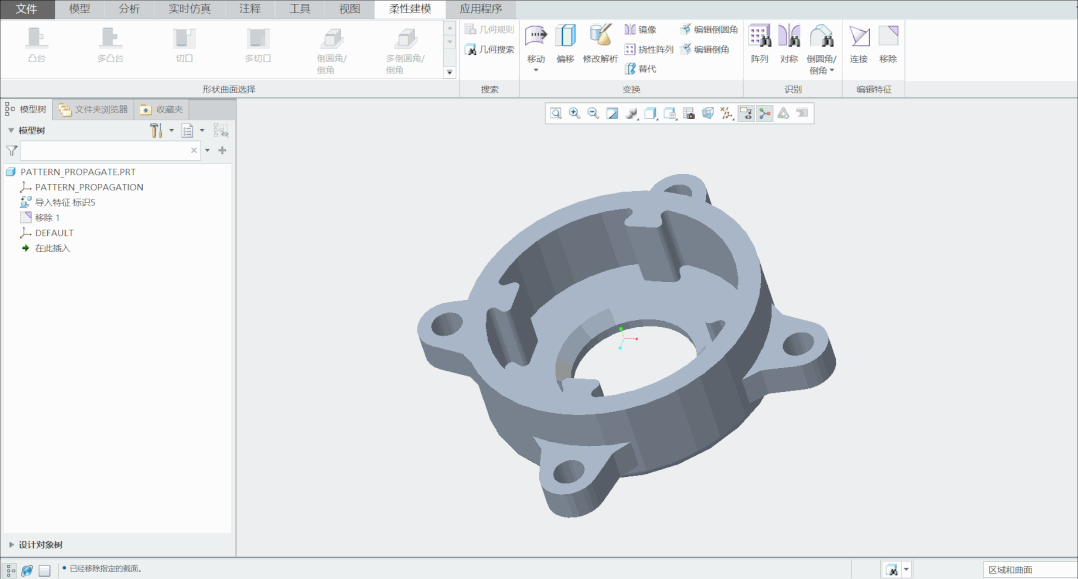

最后我们来看下柔性建模中的阵列/对称的识别与传播，柔性建模可以快速的识别的模型中可能有的阵列或对称特征，并将更改从一个阵列成员传播到所有阵列成员。我们以阵列为例来介绍下。

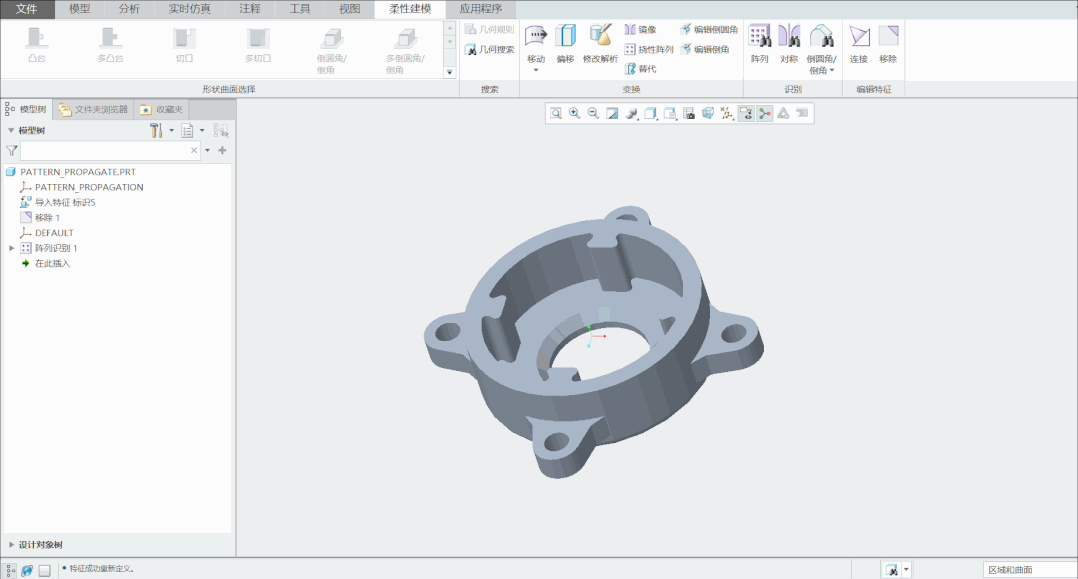

首先，必须建立一个阵列。此操作可通过创建一个“阵列识别”特征完成。

接下来，使用以下任一“柔性建模”命令对已建立阵列的任意成员进行几何更改，包括：移动、修改解析、偏移、编辑倒圆角、编辑倒角。

最后，在激活的“柔性建模”工具中指定已建立的阵列。完成特征后，系统会将更改复制到所有其他阵列成员。

到这里，我们的柔性建模就介绍完了，希望通过这几篇文章能帮助大家更快速的完成设计，有什么问题可以随时给我们留言交流。
