继续介绍Creo8.0新功能，之前主要介绍了Creo8.0界面及模型树的变化，本篇文章我们来看下Creo8.0在零件建模方面有哪些增强。

1.孔特征UI增强

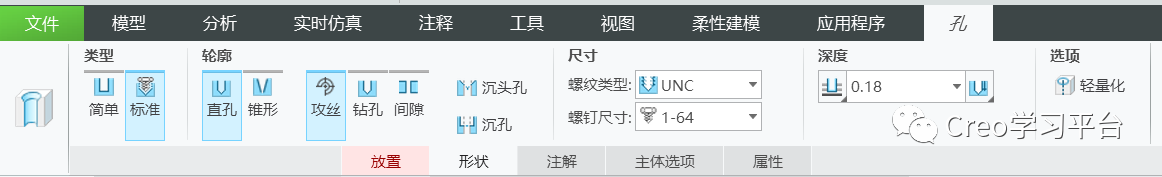

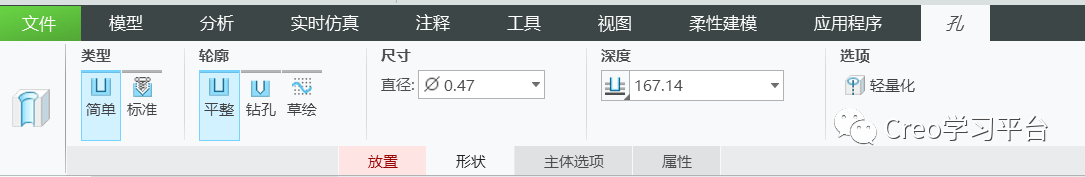

首先是孔特征UI的变化，功能区和放置面板的用户界面布局得到了改进，并且标签的明确性更强。

2.轻量化孔选项增强

Creo8.0扩展了对孔的轻量化范围，在此之前，轻量化孔表示仅适用于具有预定义矩形轮廓的“简单”类型孔特征，对于标准孔或钻孔、草绘的简单孔则不可用。现在所有类型的孔特征，包括标准孔和钻孔、草绘的简单孔等均支持轻量化表示。

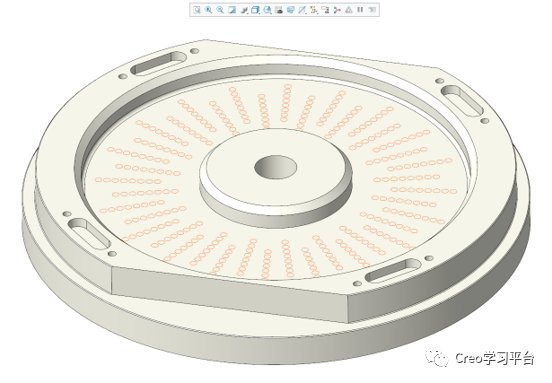

“轻量化”选项在创建大量孔和设计大型孔阵列时很有用。通过减少重新生成时间，轻量化表示可提高设计效率。

3.多孔特征

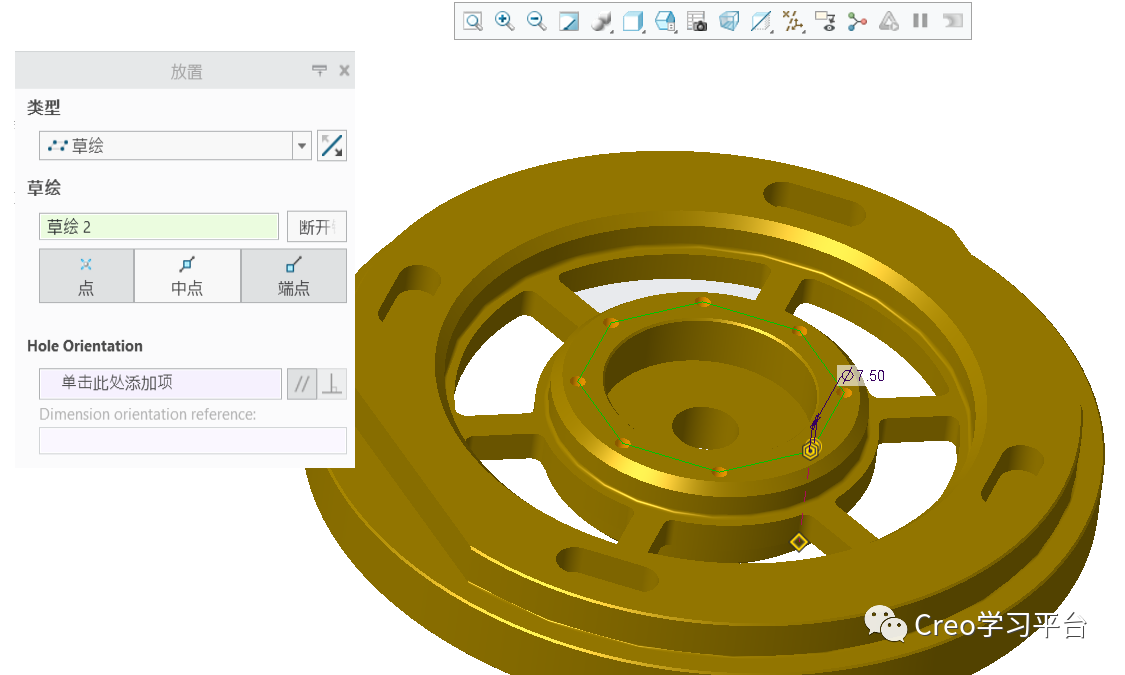

新版本的孔放置类型中增加了“草绘”作为放置参考，之前的Creo版本中的孔命令只支持单个孔特征的创建，而现在，我们可利用“草绘”放置方式在单个孔特征中创建多个孔。

我们可以根据建模情况，选择外部草绘或在孔特征内部创建草绘作为孔的放置位置。可以根据单个草绘点、端点和直线草绘线的中点定义孔的位置。草绘中的构造线将被忽略。此功能支持简单孔和标准孔，孔注解也可用于多孔特征，同时支持作为参考阵列来使用，方便我们用孔特征来创建更多特征或进行快速装配。

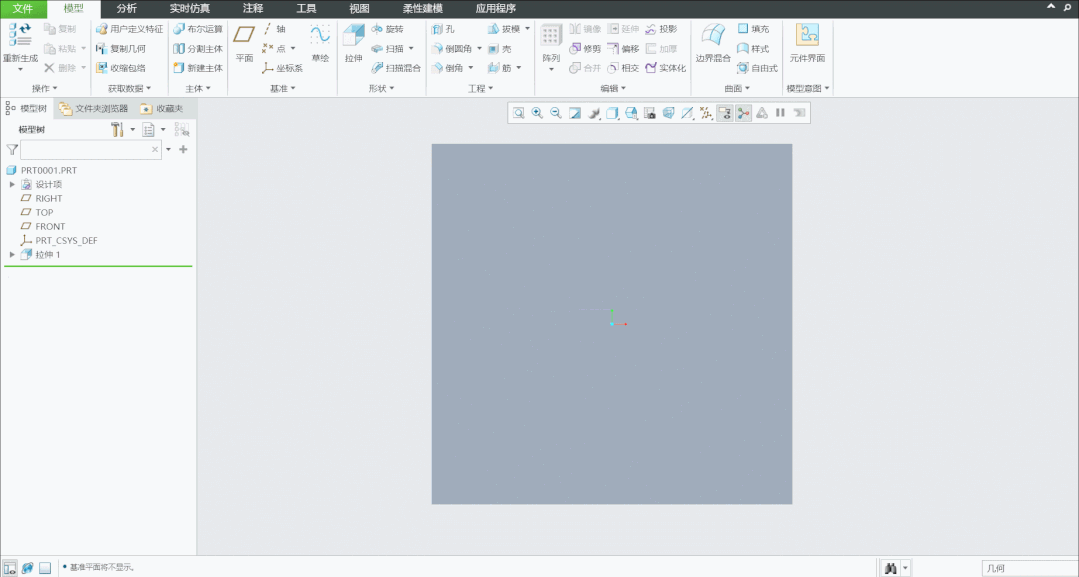

多孔特征的操作方式如下

4.孔特征中对攻丝、锥形孔的增强支持

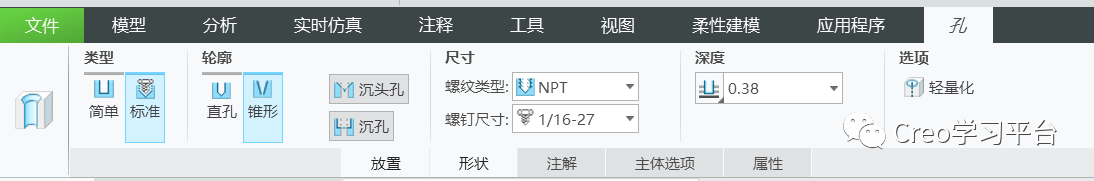

新版本中增加了针对 NPT、NPTF 和 ISO-7 标准孔的孔特征选项，可用于结合攻丝、锥形孔截面创建直钻孔。

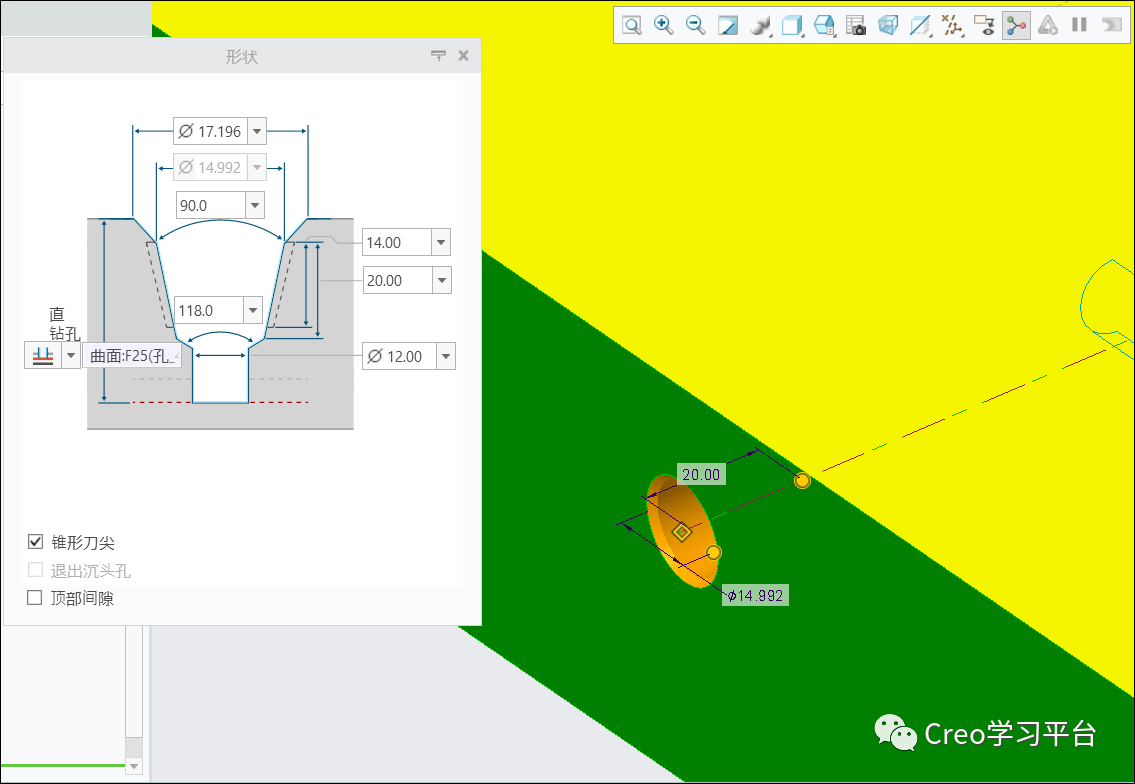

新的“锥形刀尖”复选框还提供其他几何形状选项。在此之前，创建攻丝、锥形孔的锥形和直截面需要定义多个特征。我们通常必须在用户定义的特征定义中创建一组特征，以便于在这些情况下创建孔。

5.孔特征中的螺纹处理选项增强

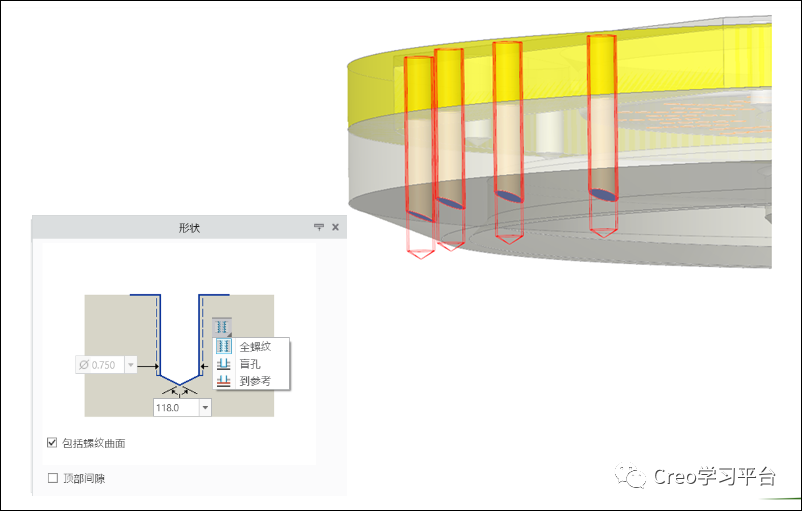

孔特征添加了全新的螺纹处理选项。我们可以灵活的控制螺纹深度，新的螺纹控制包括“全螺纹”、“盲孔”、“到参考”。

在零件和装配模式下创建螺纹孔时，此增强功能非常有用。利用此增强功能可更加快速、轻松地针对几何从属情况指定螺纹长度。其无需测量所需螺纹长度并将其用作可变螺纹长度参数的输入。

6.钣金件设计中新增了多平整壁特征

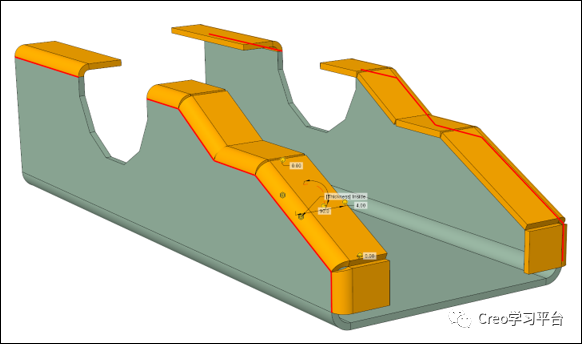

在之前版本的钣金设计中，“平整”壁特征一次只支持选择一条直边作为壁放置参考，在Creo8.0中，支持选择多条直边作为“平整”壁放置参考，以在单个特征内创建多个壁。

在选择多条放置边时，对于斜切口、折弯拐角止裂槽还增加了新的选项。此增强功能可实现以较少的平整壁特征加快钣金件设计，从而贯通了平整和法兰壁特征的工作流。

另外我们前面介绍的标准孔的轻量化表示及草绘多孔功能均可在钣金设计中使用。
