该项目位于浙江省桐乡市，为医院迁建项目，包括门诊楼﹑住院楼、医技楼、传染病楼等。本工程总用地面积20 076.84 m?，总占地面积4 922.60 m?，总建筑面积18 028.41 m?。其中地上建筑面积14877.44 m?。项目为地方政府资金投资，装配率较高，达60%以上。其结构为预制装配式剪力墙结构，构件装配包括墙、柱、梁和楼板，楼梯等，实行工程生产，集体运输，进行装配一体化和信息管理。

该工程项目BIM实施策划方案的编制，是以国家、省、市及地方现行规范﹑标准、规定、业主所提供设计图纸、企业相关标准、文件及相关规定为依据，以业主满意为目的，周密组织，精心指导，从而打造精品BIM工程。

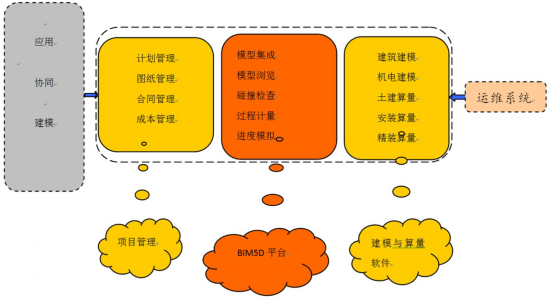

该方案是对本工程目前掌握的情况所做出的总体策划，由于是在开工前进行编制，在BIM实施到项目过程中如有变更或在过程中发现与实际不符或考虑不够周全之处，将根据现场情况进行调整和完善。整体架构采用单机版BIM 5D平台加云协同方式(见图1)。

图1 协作整体框架

通过在此装配式建筑工程上运用BIM技术，获得很多宝贵经验，提高了管理水平，可以为后续工程项目提供保障措施。

三维建模方面

该项目充分利用了BIM的三维可视效果，通过BIM技术的碰撞检查和模拟建造过程，提前发现和解决一批技术难点，如管线碰撞管线与建筑碰撞，保证了预制构件的开洞、开槽的精准度﹐方便精准安装。

通过revit 软件建立土建模型，将CAD图导入revit软件中进行建模时将自动生成立，剖面图以及三维模型，可以将三维和平面对照进行优化(见图2、图3)。

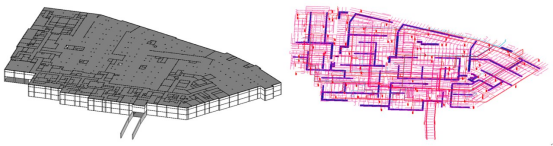

图2 地下室BIM建模效果＆图3 地下室机电BIM建模效果

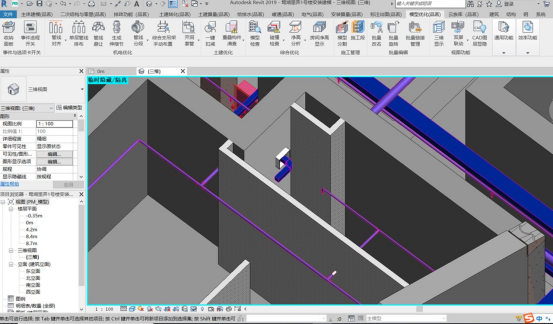

利用BIM技术进行综合管线综合排布，提前考虑管线穿过结构孔洞预留数量、尺寸，定位等具体信息(见图4)，并借助软件实现对穿楼板﹑墙体套管的自动统计。

图4 套管与开洞

综合管线主要指利用BIM模型，通过BIM可视化、参数化的功能，配合甲方、设计方、施工方进行管线综合，并根据需要出具二维深化图纸。

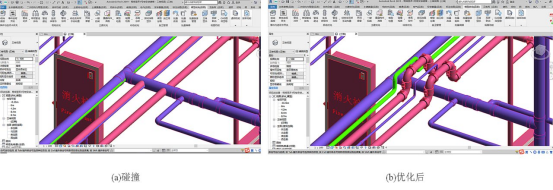

基于BIM技术将所有建筑、结构、机电整合在一个空间模型上，利用BIM软件的冲突碰撞检测功能﹐对碰撞点进行规范检查，与结构冲突部分提交设计，理论上实现完全消除机电专业管线间自身碰撞与其他部件碰撞的问题，减少设计变更及图纸错误造成的返工(见图5)。

图5 碰撞优化

进度控制方面

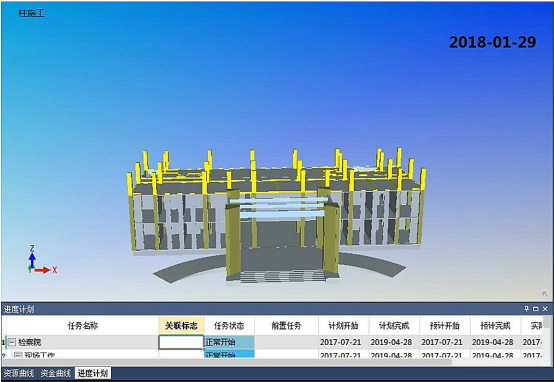

基于BIM5D平台上，将进度文件和三维模型进行关联，整合相应的信息数据，通过BIM协同平台进行模拟建造，实时进行监控，管理和统计，对整个工程不同的阶段达到可视化的管理。在特定时间点上，可以考察项目进度与模拟建造的情况是否一致，也可以督促监理和施工单位，实现实时了解项目进度的情况。其可视化结果如图6所示。

图6 三维模型与时间关联后模拟建造过程

成本管理方面

在成本管理方面，仍然利用BIM5D平台，将成本预算和合同预算文件导入，与三维模型进行清单匹配，可以根据时间段导出相应的工程量、各阶段价格﹐以及材料进场时间和数量﹐都可以准确把握，方便快捷，极大提高了工作效率。避免了材料或人工的浪费﹐充分利用流动资金。成本管理方面应用最多的是三算对比，通过对比可以明确成本的利用情况﹐实时调整，避免了浪费﹐也带来了客观的经济效益。

移动端的运用

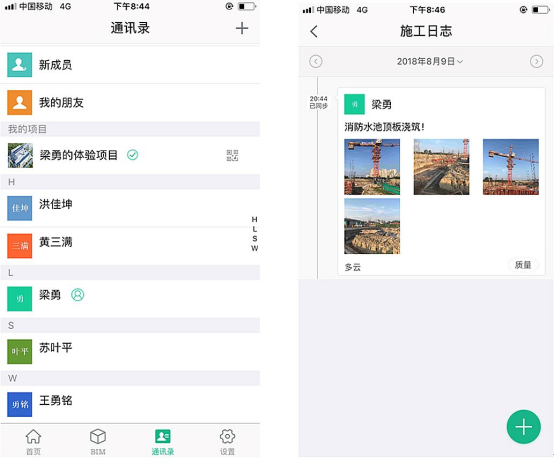

通过手机APP进行工程质量及进度控制，更加客观，直观，便于管理层即时发现问题并进行远程指挥。通过创建模拟巡检，将施工过程中的即时质量巡检同模拟巡检进行对比，相应责任人对问题实行整改，实现对工程质量的即时管控(见图7)。

图7 移动端APP-CCBIM

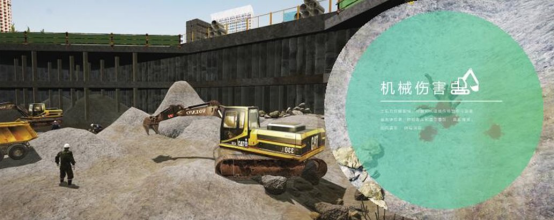

采用杭州品茗软件公司开发VR产品(见图8)，将BIM模型与VR技术结合，实景感受施工现场事故体验，达到技术交底和安全教育的目的。

图8 施工现场VR安全体验

文章来源：华北理工大学学报（自然科学版）

作者：张韩 梁勇 刘磊 戴锦阳
