- BIM 机电建模流程（四）-

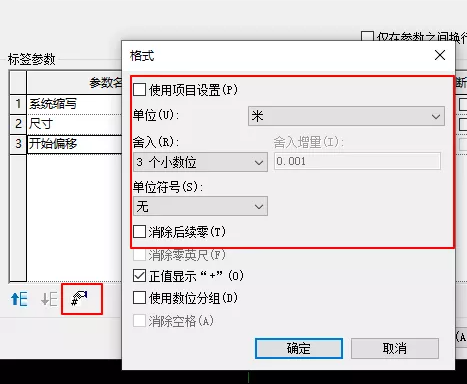

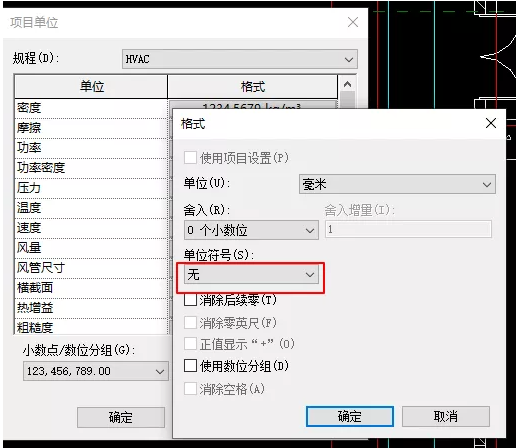

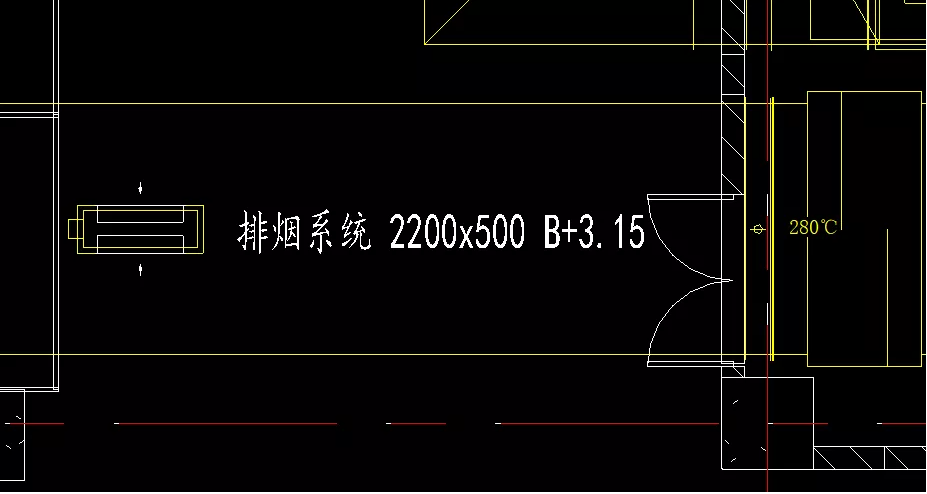

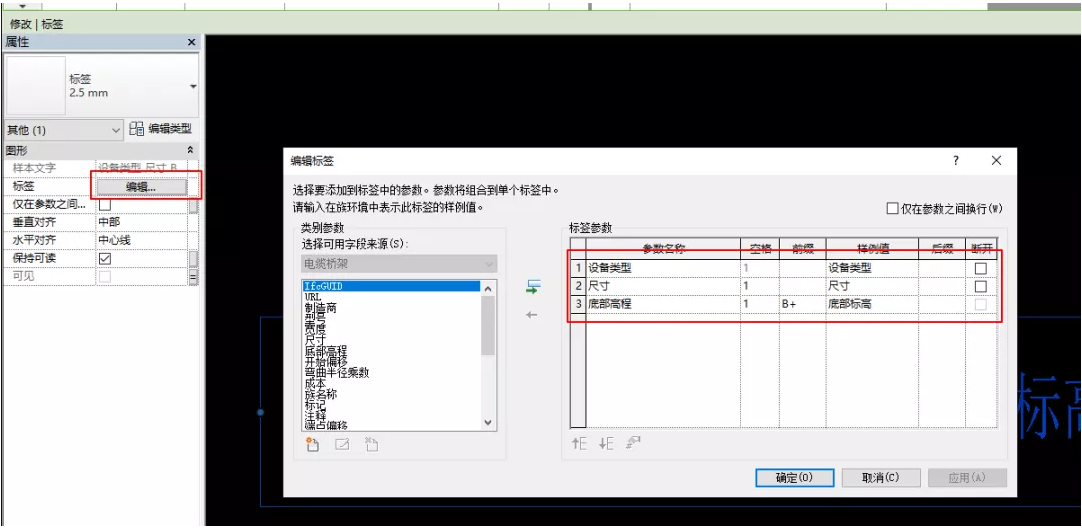

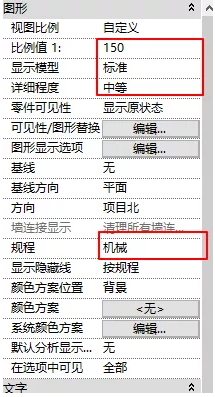

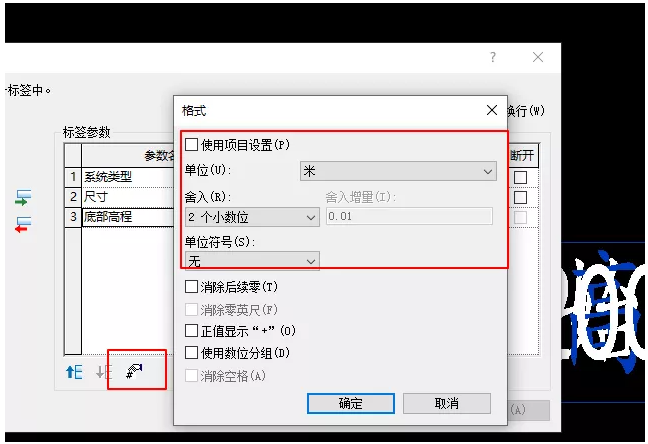

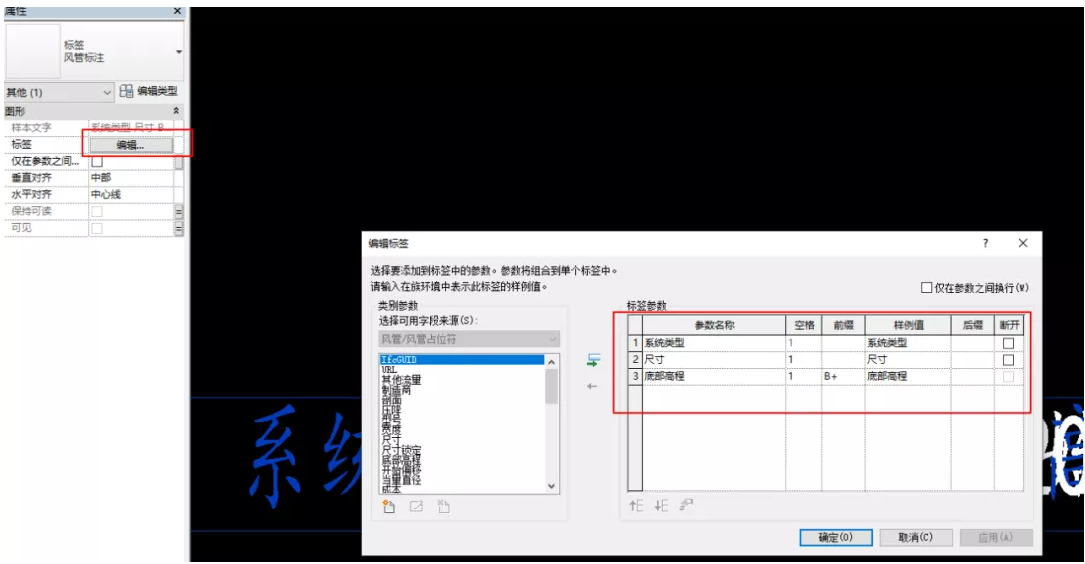

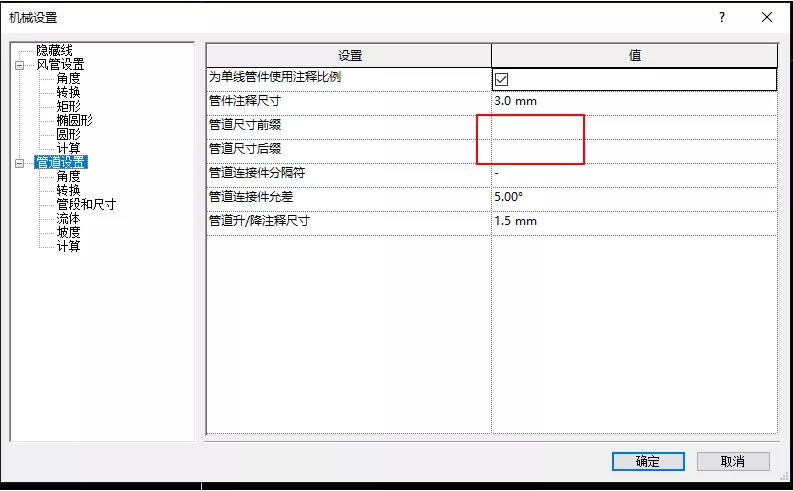

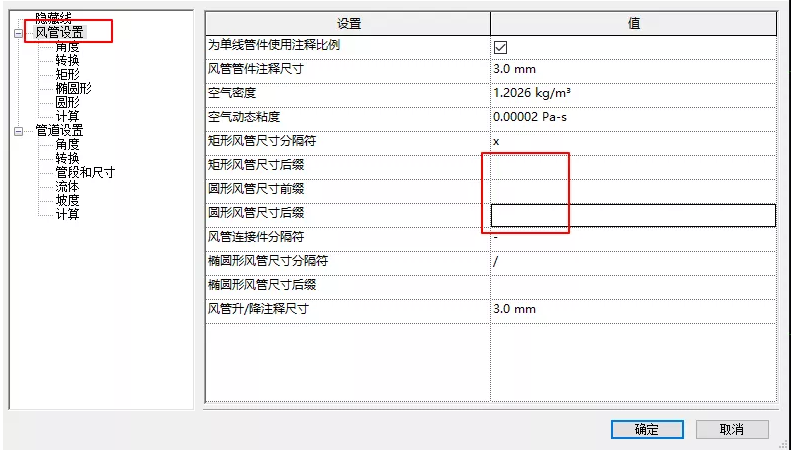

根据图纸大小选择比例（影响标注文字的大小），详细程度：中等；视觉样式：线框；规程：机械。

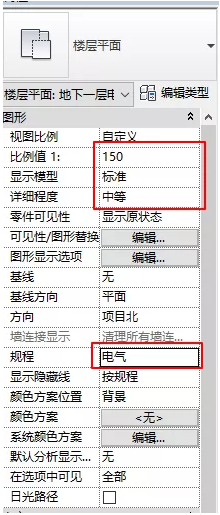

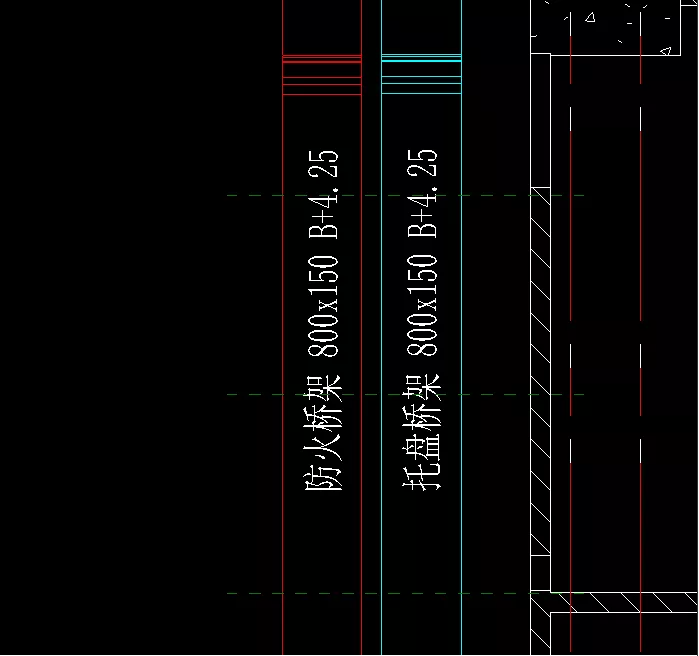

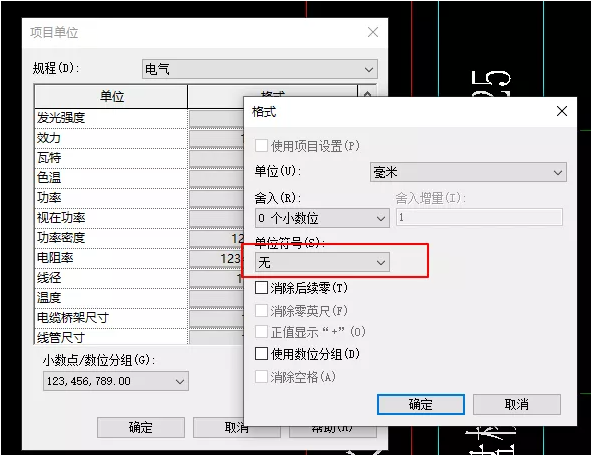

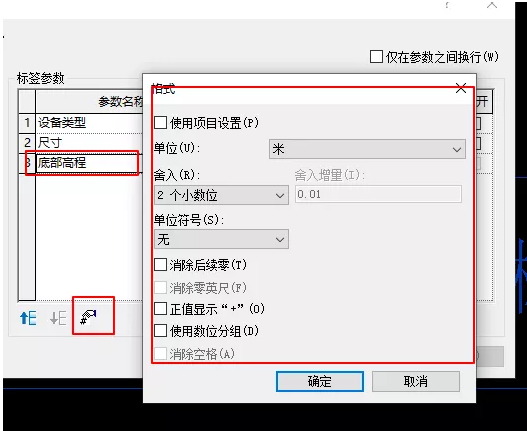

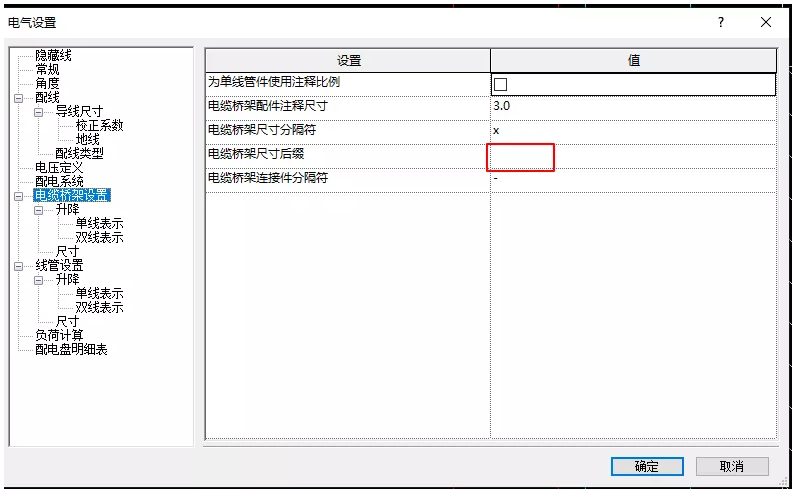

根据图纸大小选择比例（影响标注文字的大小），详细程度：中等；视觉样式：线框；规程：电气。

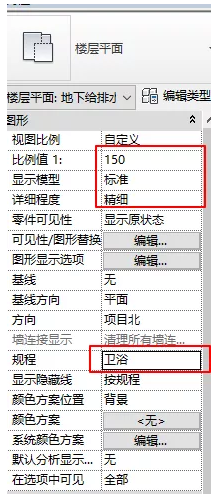

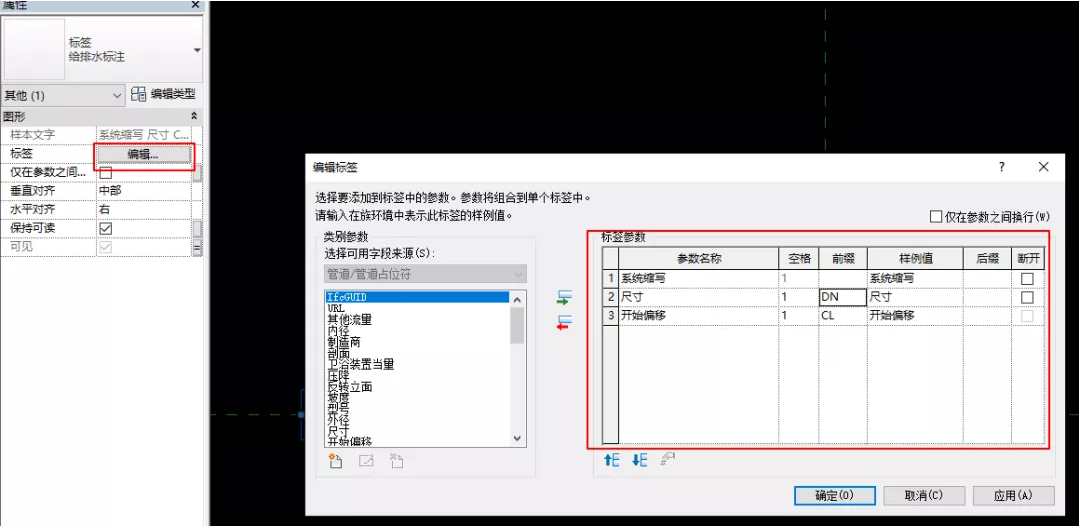

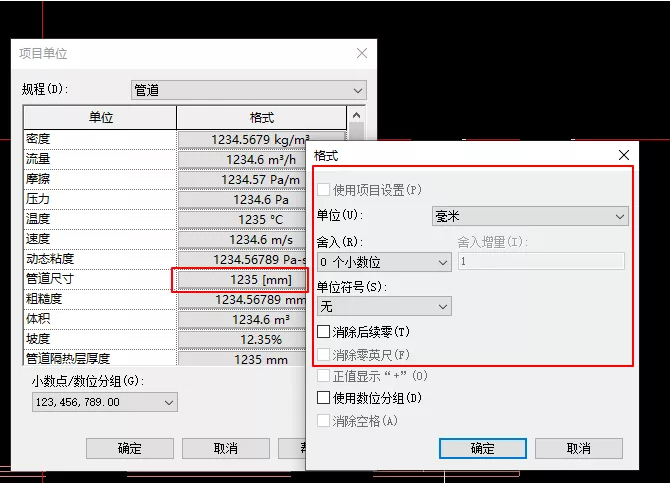

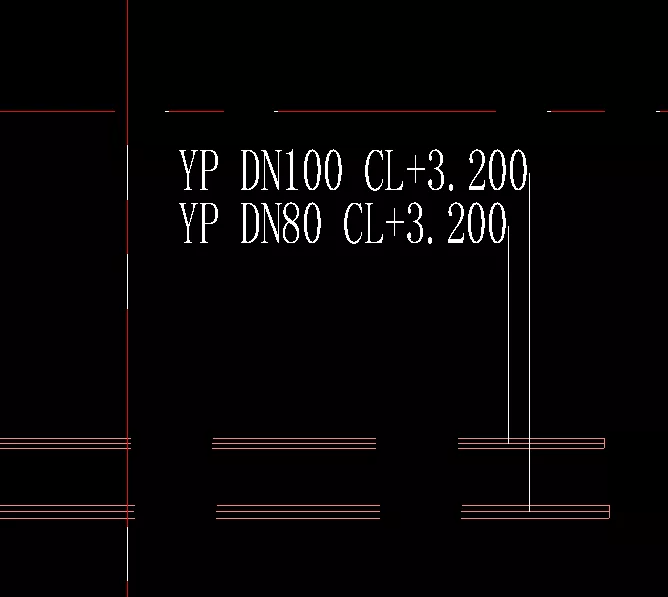

根据图纸大小选择比例（影响标注文字的大小），详细程度：粗略（单线图），详细（三线图）；视觉样式：线框；规程：卫浴。

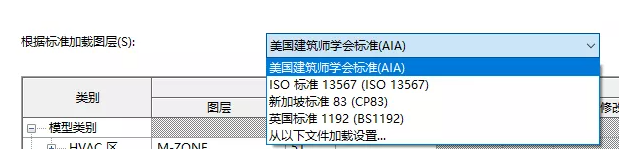

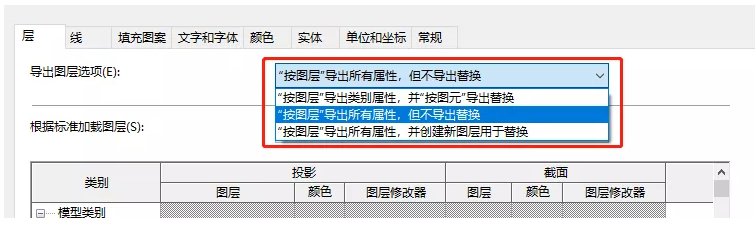

A.“按图层”导出类别属性，并“按图元”导出替换：同类别导出是一个图层，颜色随图层颜色B.“按图层”导出所有属性，但不导出替换：同类别导出是一个图层，颜色随图元变换C.“按图层”导出所有属性，并创建新图层用于替换：同类别导出是不同图层，颜色随图层变换一般选择没过建筑师学会标准。（可以按自己的公司做一个标准）
因为 CAD 打印样式设置不了 RGB 值，所以打印黑白图纸一般选择用 255 色；打印彩色一般选 RGB 值。

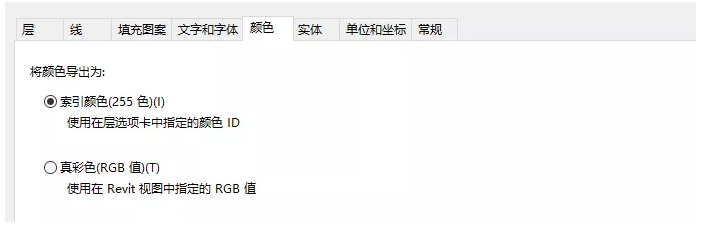

A. 索引颜色 255 色：对应 CAD 打印样式的 255 色（例：红：1）。B. 真色彩（RGB 值）：对应 Revit 中颜色（例：红：255,0,0）

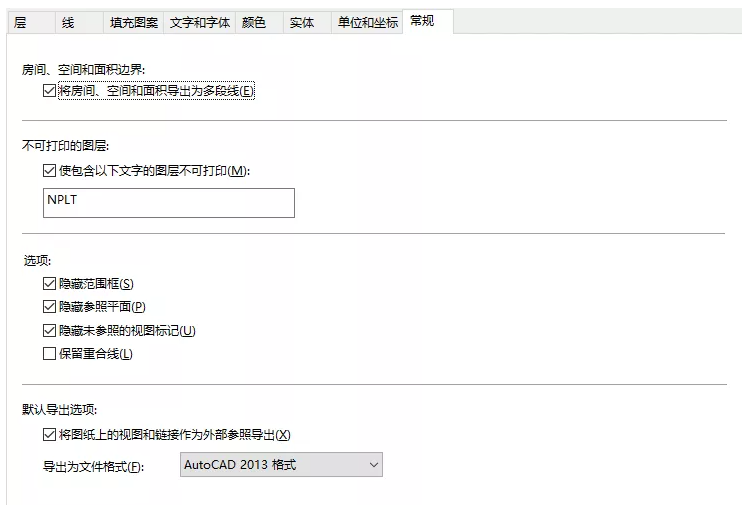

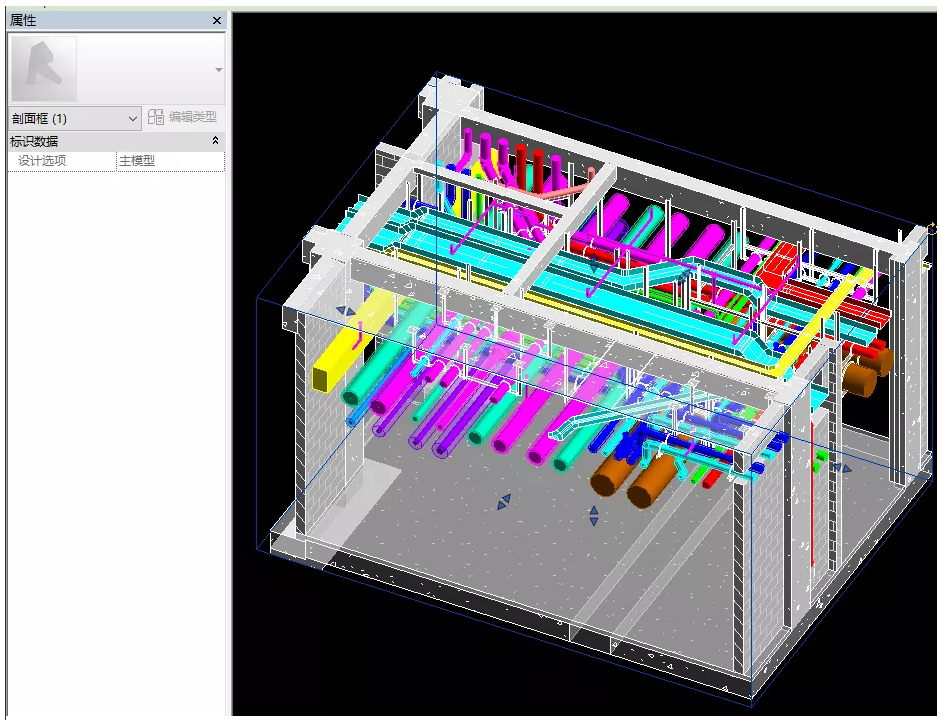

A. 隐藏范围框：此选项勾选就不能导出 Revit 中的剖面标识B. 隐藏参照平面：此选项勾选就不能导出 Revit 中的参照平面C. 导出文件格式：可以选择合适的 CAD 版本格式1）模型切换到三维视图，并在三维视图中显示你需要导出模型的部分。

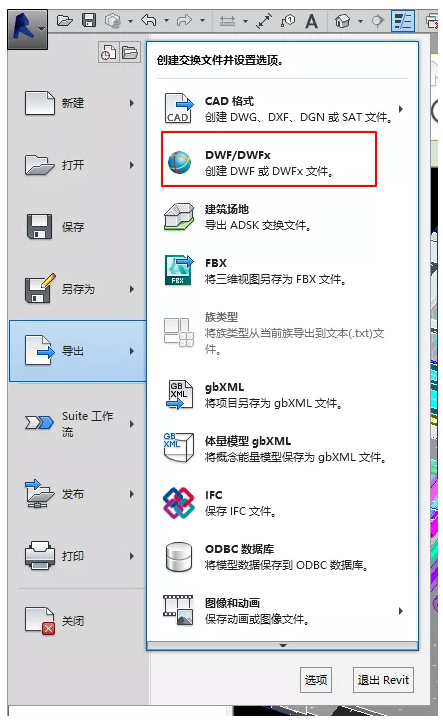

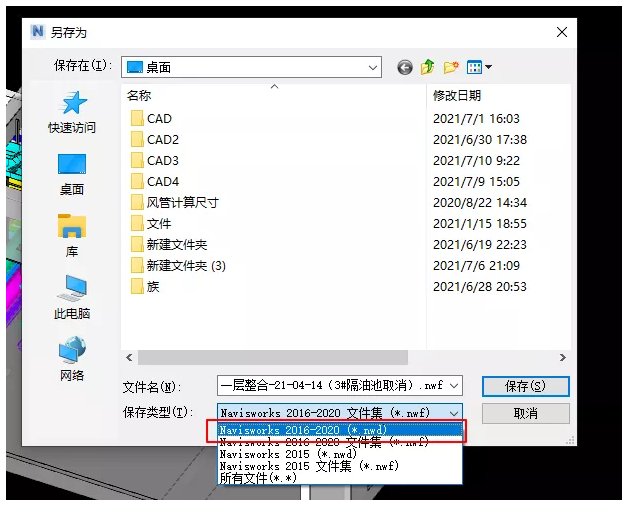

3）把导出的 DWF 或 DWFx 文件用 Naviwsworks 软件打开，保存为 NWD 格式。
这样就得到了 Navisworks 的轻量化模型。以上就是机电项目的整体流程了，希望对各位有所帮助。
