Dynamo怎么建桥梁？Dynamo创建桥梁思路（2）
Dynamo是一个运行在Revit上的开源插件，通过基于节点的可视化编程界面，Dynamo可以让用户自由创建计算式来设计模型或者自动化处理其他过程。
本文主要提供在铁路路线上放置桥梁的桥面，利用Dynamo自动化放置枕木生成轨道路基的思路。

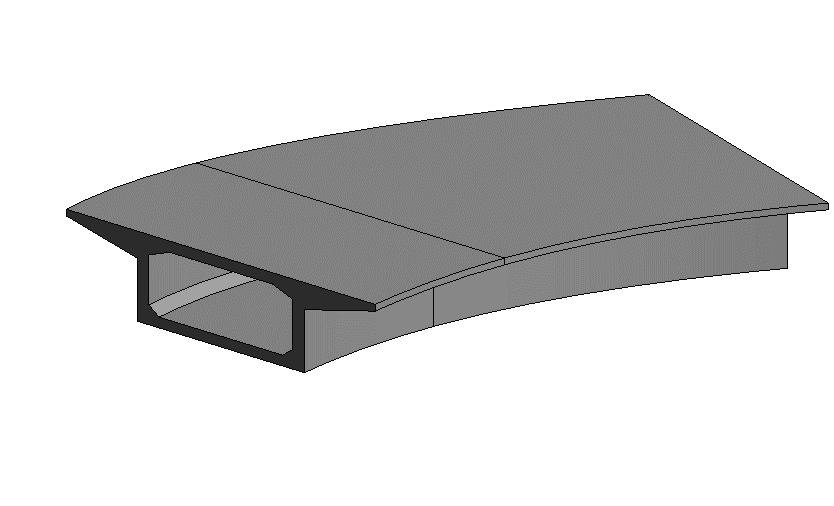

①打开Revit2018，新建自适应公制常规模型，创建桥面族
![640[1].png](/uploadfiles/ueditor/upload/image/20210820/1629449285899583.png "1629449285899583.png")

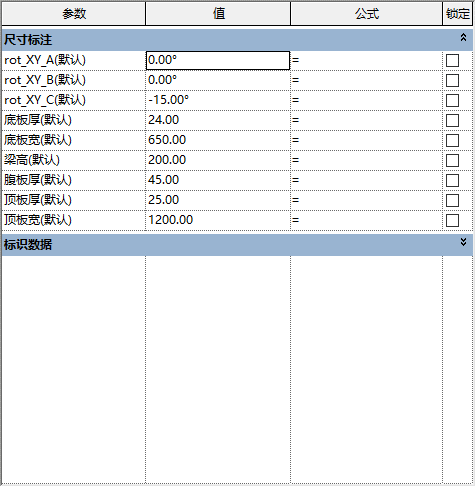

②桥面族的参数如下设置
![640[2].png](/uploadfiles/ueditor/upload/image/20210820/1629449273452448.png "1629449273452448.png")

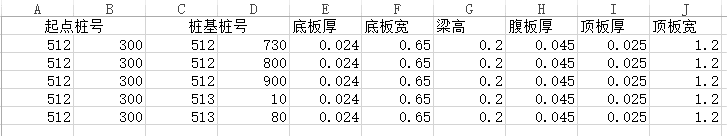

①根据图纸及资料创建桥面所需参数表格
![640[3].png](/uploadfiles/ueditor/upload/image/20210820/1629449302292401.png "1629449302292401.png")

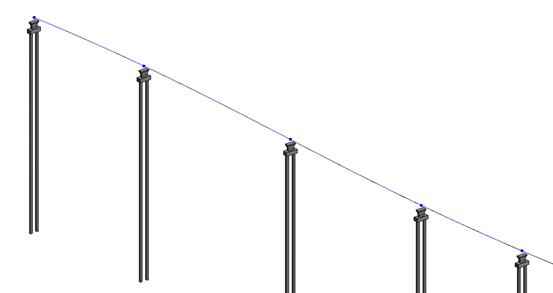

②打开上期保存好的文件，载入做好的桥面族
![640[2].png](/uploadfiles/ueditor/upload/image/20210820/1629449310165861.png "1629449310165861.png")

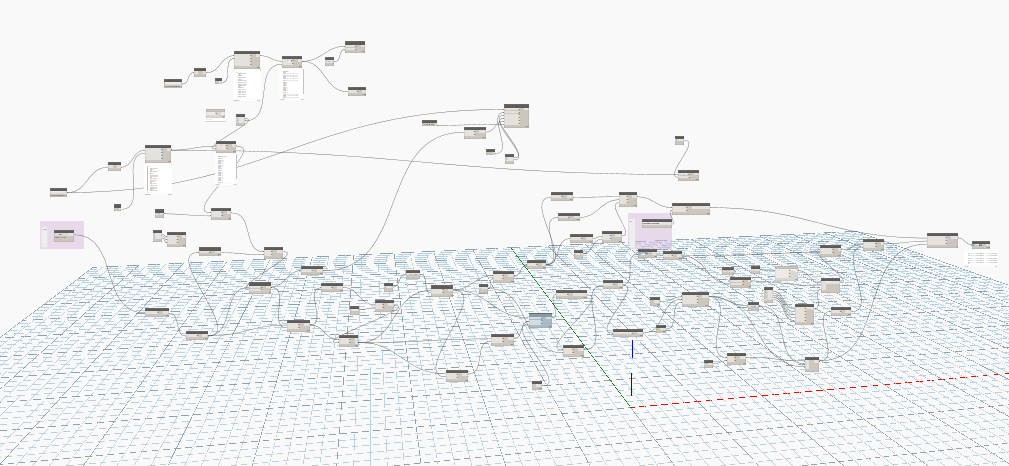

③打开dynamo程序，打开编辑好的节点
![640[1].png](/uploadfiles/ueditor/upload/image/20210820/1629449318510254.png "1629449318510254.png")

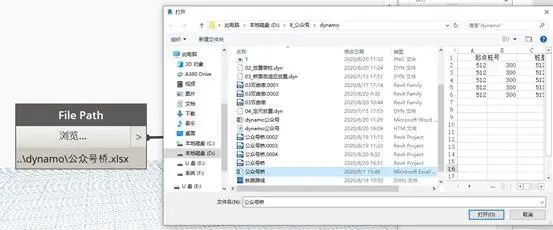

④指定Excel的文件位置
![640[2].jpg](/uploadfiles/ueditor/upload/image/20210820/1629449326251445.jpg "1629449326251445.jpg")

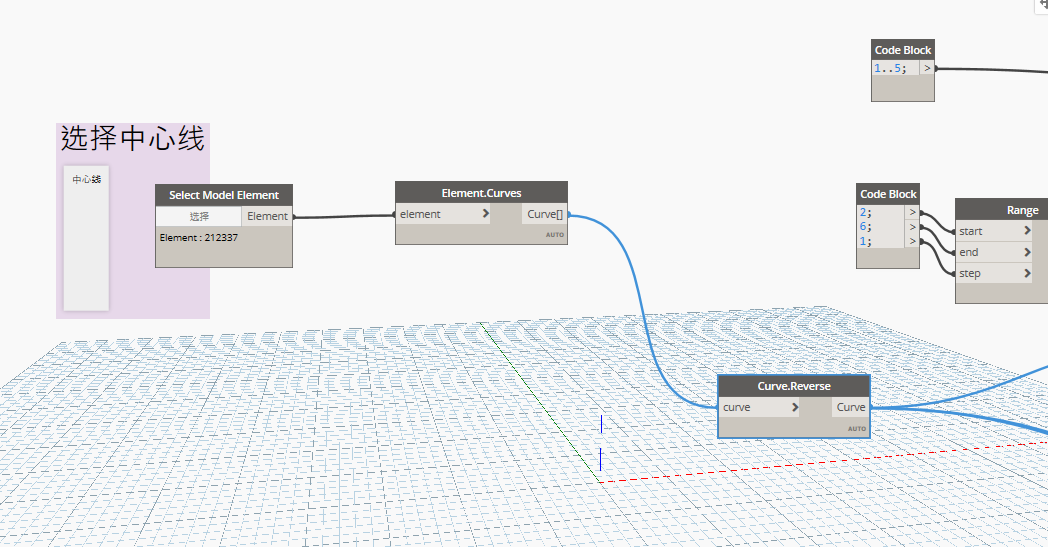

⑤选择铁路中心线
![640[3].png](/uploadfiles/ueditor/upload/image/20210820/1629449334683434.png "1629449334683434.png")

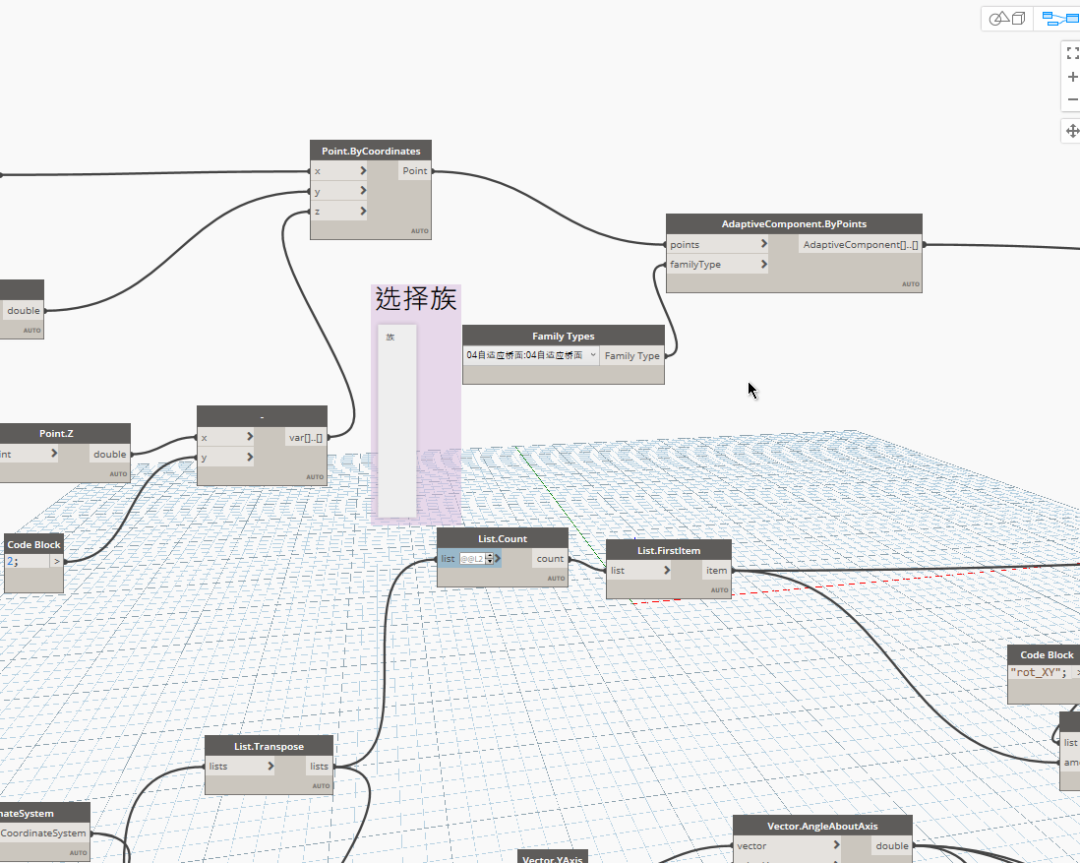

⑥选择桥面族
![640[4].png](/uploadfiles/ueditor/upload/image/20210820/1629449342972265.png "1629449342972265.png")

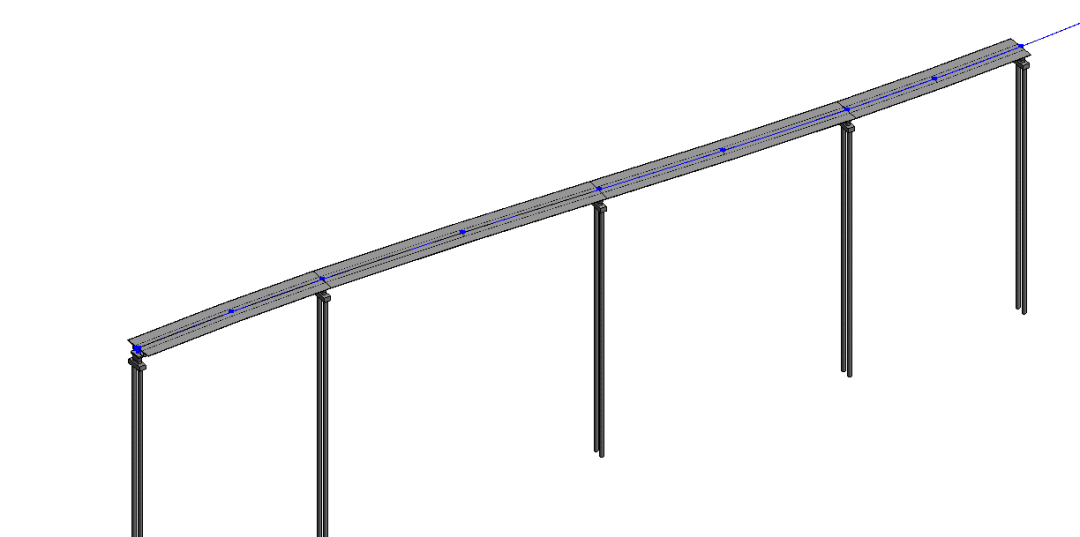

⑦点击运行，批量生成桥面
![640[2].png](/uploadfiles/ueditor/upload/image/20210820/1629449350159532.png "1629449350159532.png")

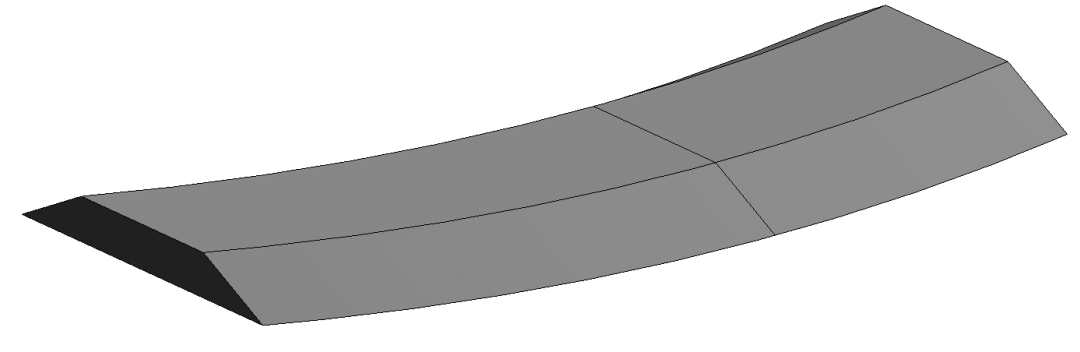

①新建自适应常规模型，创建路基族
![640[5].png](/uploadfiles/ueditor/upload/image/20210820/1629449400862364.png "1629449400862364.png")

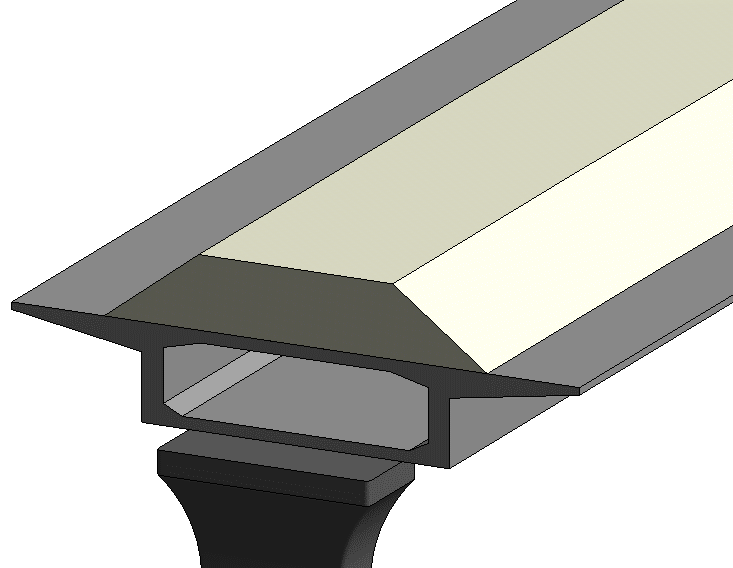

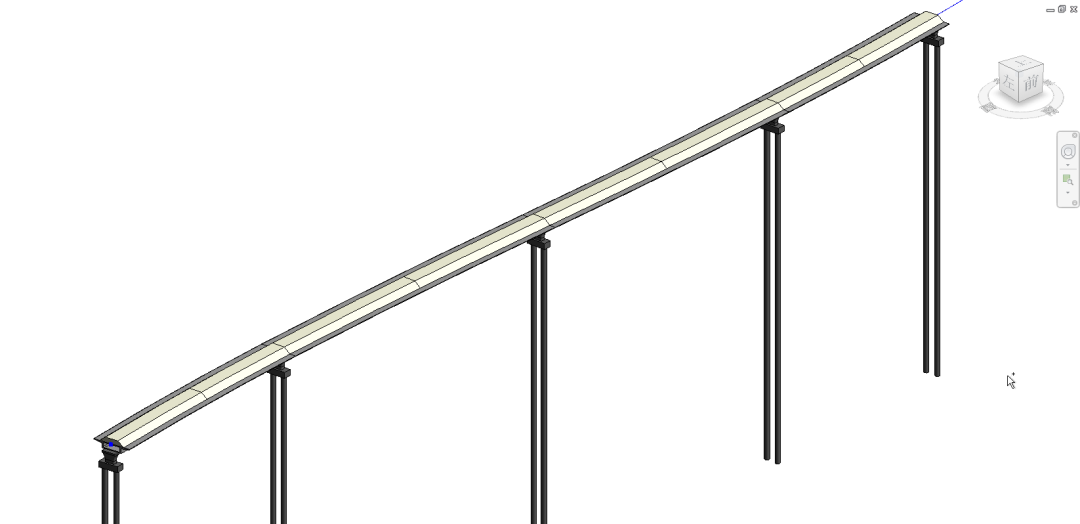

②载入项目，打开相对应的Dynamo的节点批量生成道砟
![640[3].png](/uploadfiles/ueditor/upload/image/20210820/1629449407362968.png "1629449407362968.png")
![640[1].png](/uploadfiles/ueditor/upload/image/20210820/1629449416327312.png "1629449416327312.png")

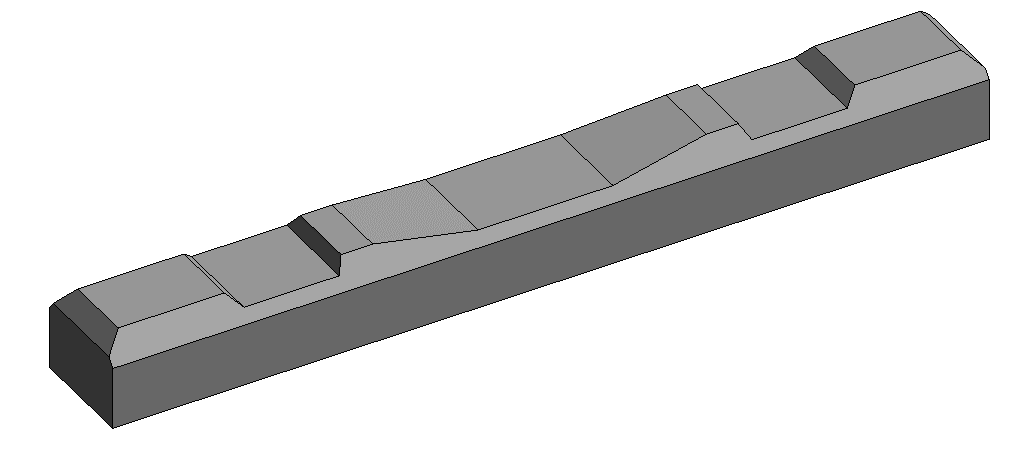

①新建常规模型，创建枕木族
![640[4].png](/uploadfiles/ueditor/upload/image/20210820/1629449424698293.png "1629449424698293.png")

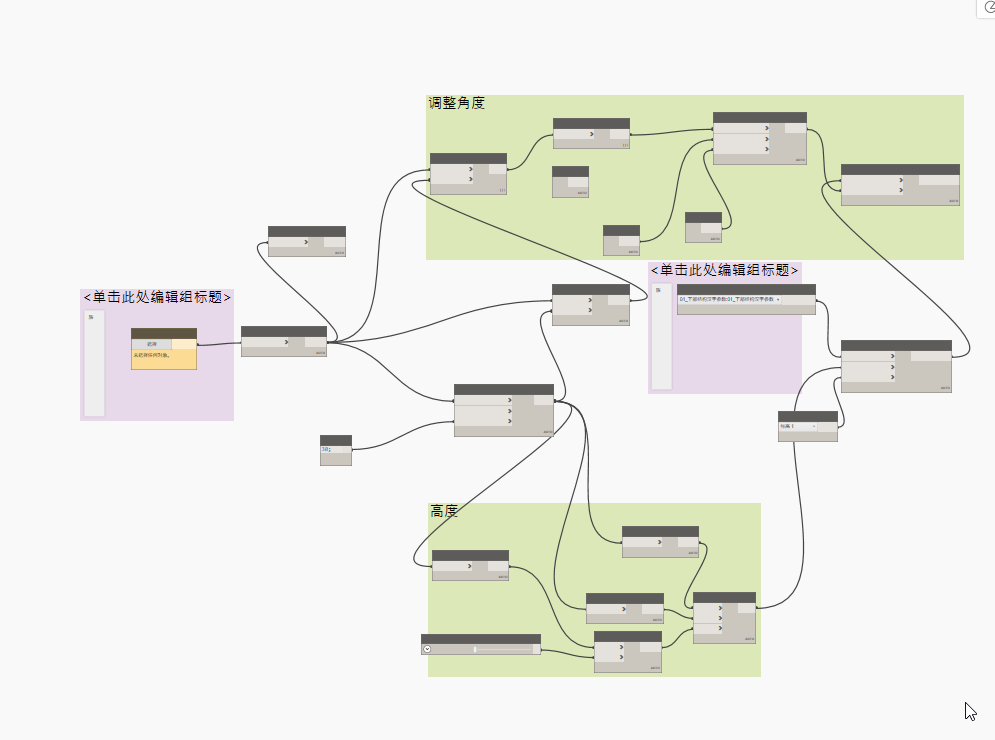

②载入做好的枕木族，打开相对应的dynamo节点
![640[6].png](/uploadfiles/ueditor/upload/image/20210820/1629449432774354.png "1629449432774354.png")

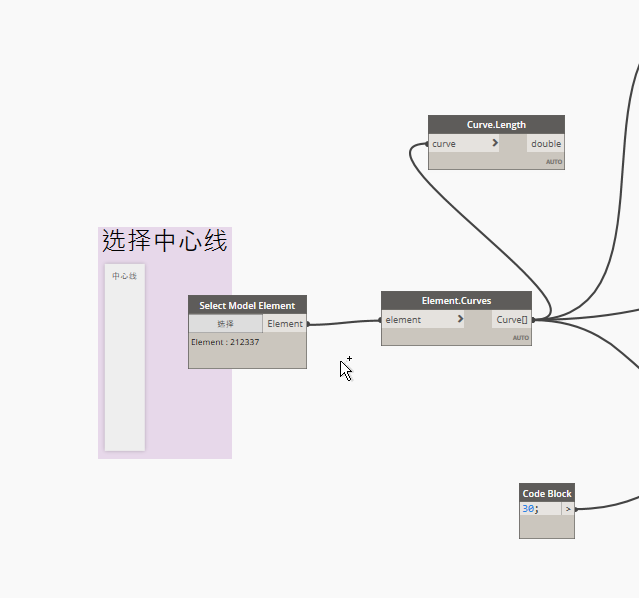

③选择铁路中心线
![640[4].png](/uploadfiles/ueditor/upload/image/20210820/1629449444614100.png "1629449444614100.png")

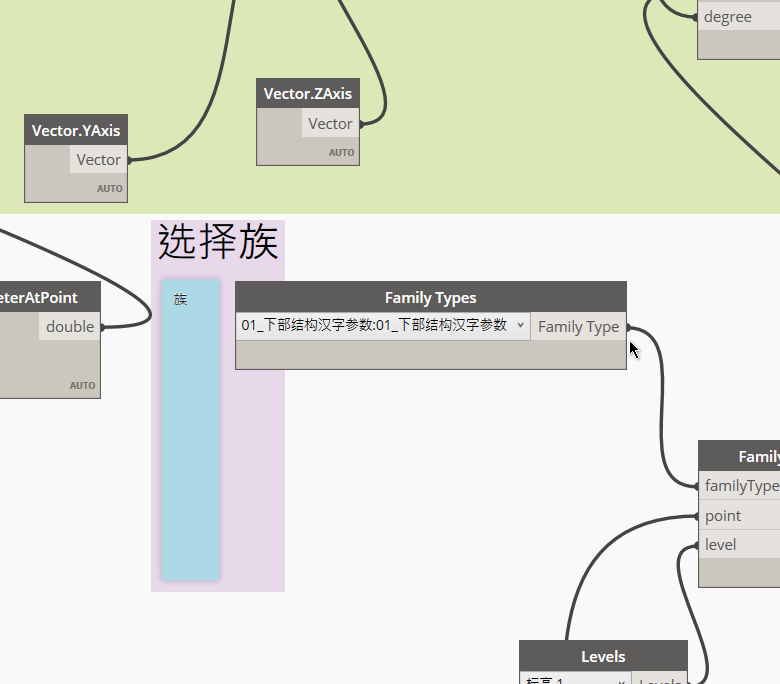

④选择枕木族
![640[2].png](/uploadfiles/ueditor/upload/image/20210820/1629449452481329.png "1629449452481329.png")

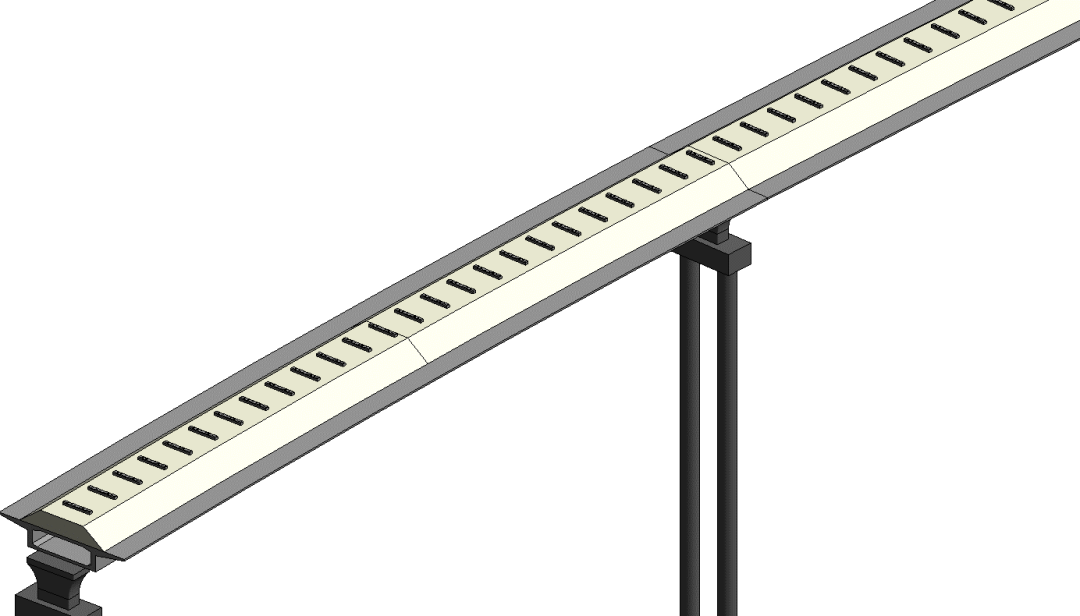

⑤点击运行，批量生成枕木
![640[5].png](/uploadfiles/ueditor/upload/image/20210820/1629449461274361.png "1629449461274361.png")

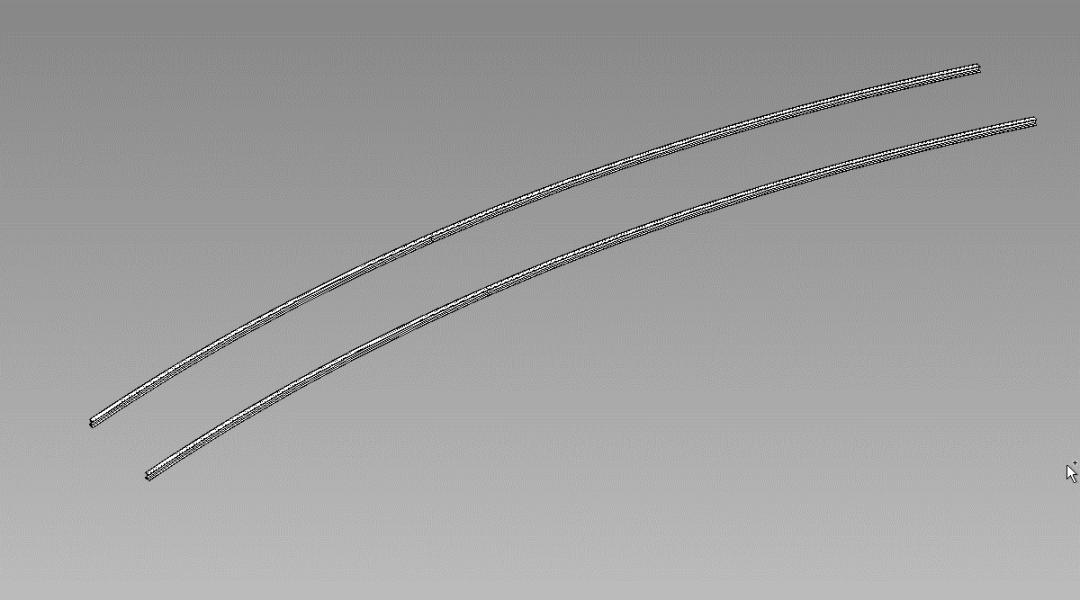

①新建自适应常规模型，创建铁轨族
![640[7].png](/uploadfiles/ueditor/upload/image/20210820/1629449471176473.png "1629449471176473.png")

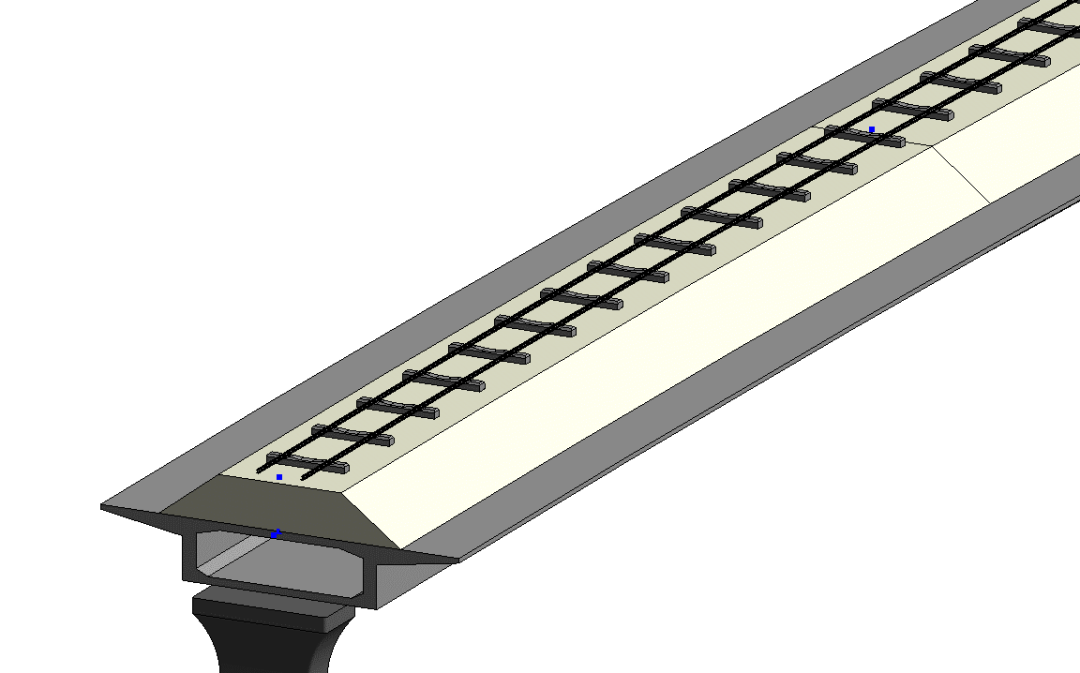

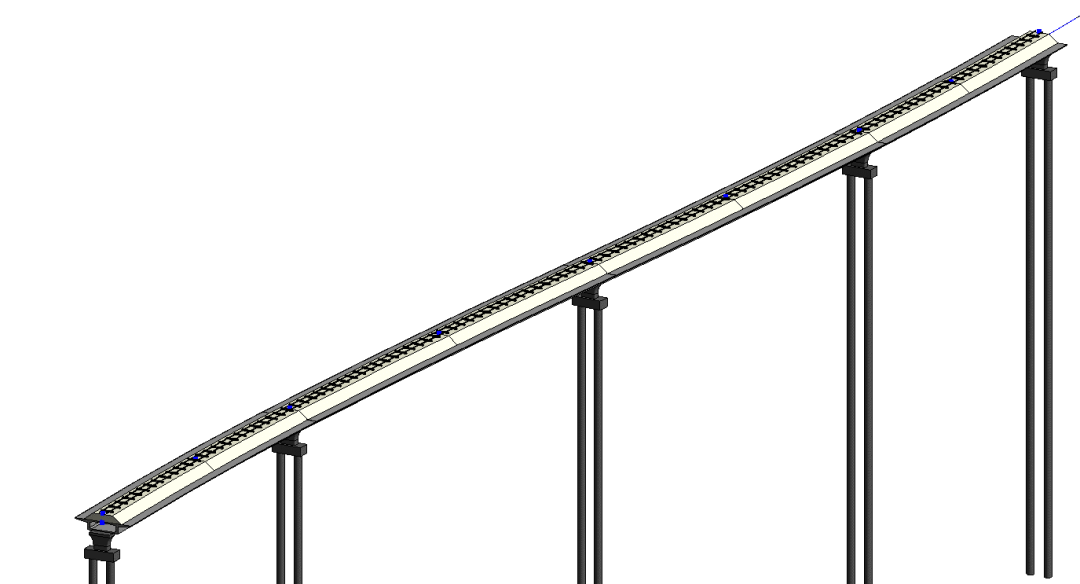

②载入做好的铁轨族，打开相对应的dynamo节点生成铁轨
![640[5].png](/uploadfiles/ueditor/upload/image/20210820/1629449479726619.png "1629449479726619.png")
![640[3].png](/uploadfiles/ueditor/upload/image/20210820/1629449491640455.png "1629449491640455.png")
在BIM的学习过程中，我们常说软件是工具，而在熟练应用基本功能后，还需要明白软件的逻辑思路，为软件功能灵活应用奠定基础。
