Inventor如何建模？如何通过放样功能创建异形桌？
今天给大家介绍零件建模中的放样功能，通过放样功能来创建异形桌的设计，一起来学习下吧。

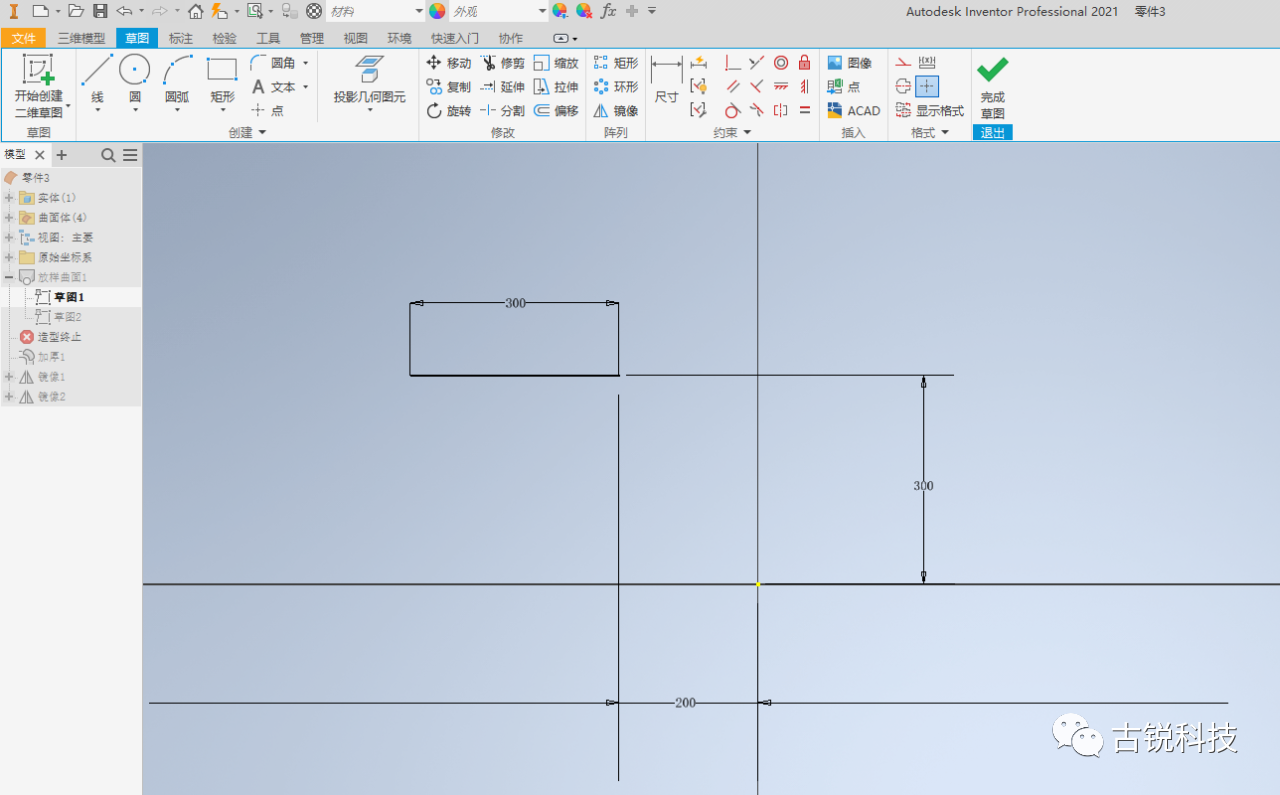

一、首先创建两个基本的草图轮廓；

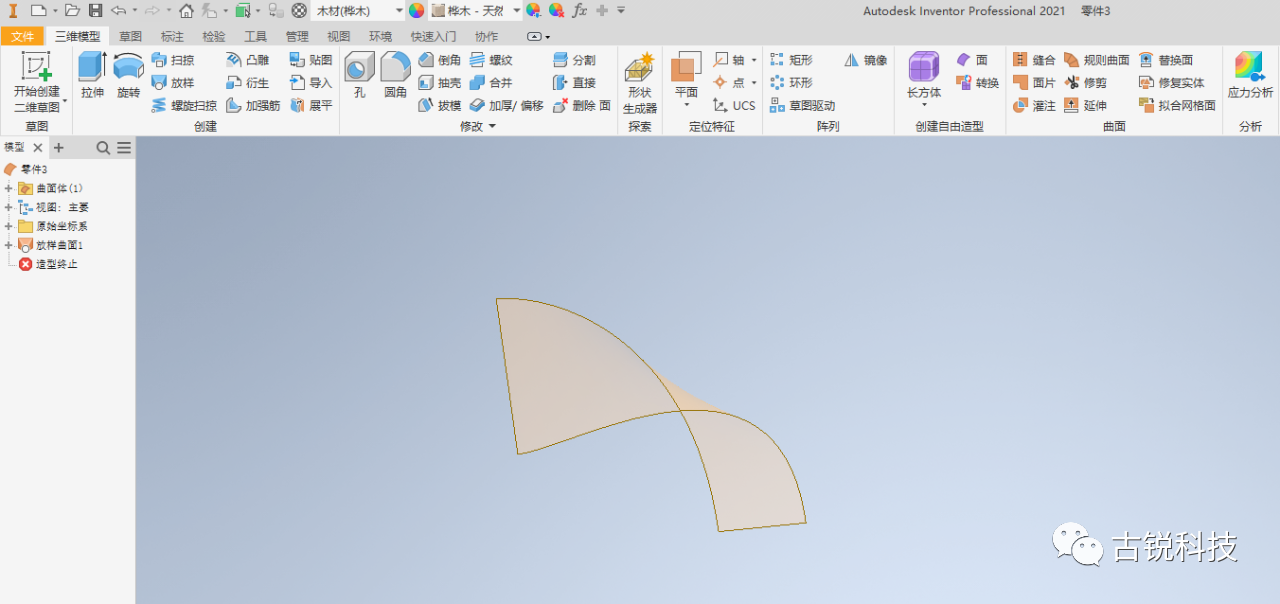

二、通过放样中的条件、过渡控制放样后的模型外观；

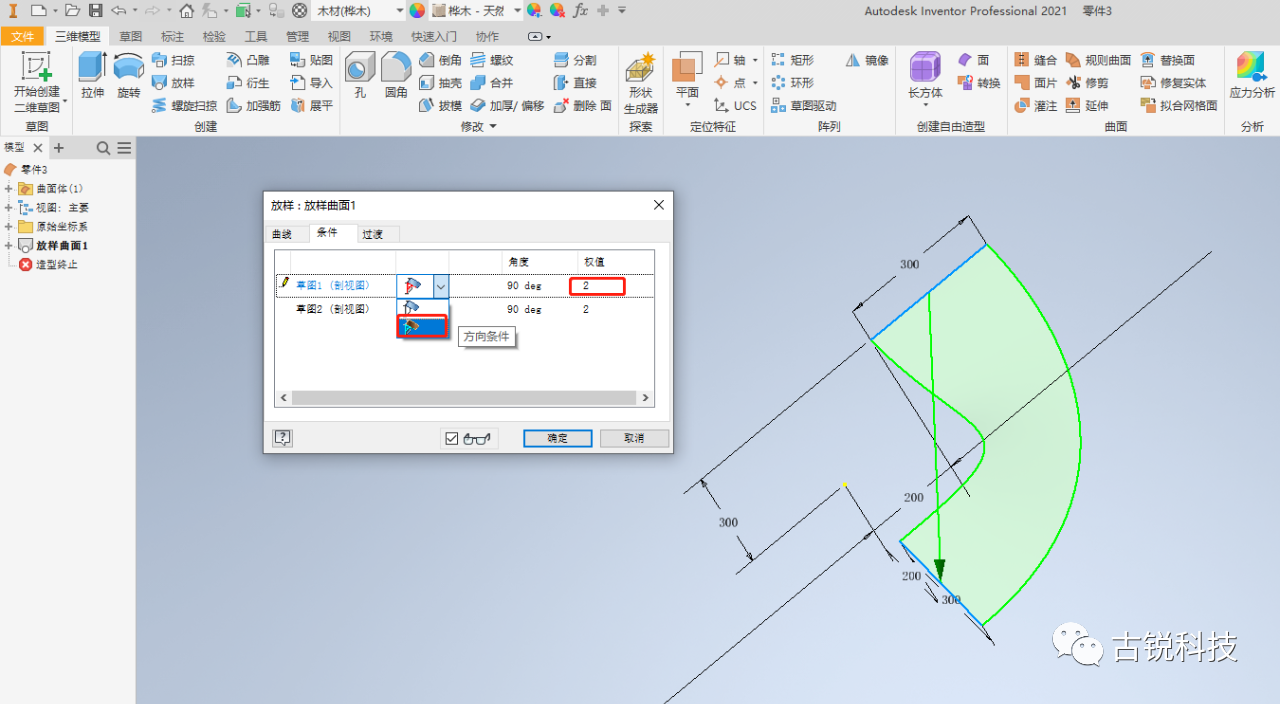

权值：用于控制放样外观的无量纲系数。确定截面形状在过渡到下一个形状前延伸的距离。大的权值可能导致放样曲面的扭曲，并且可能生成自交曲面。权值系数通常在 1 到 20 之间。

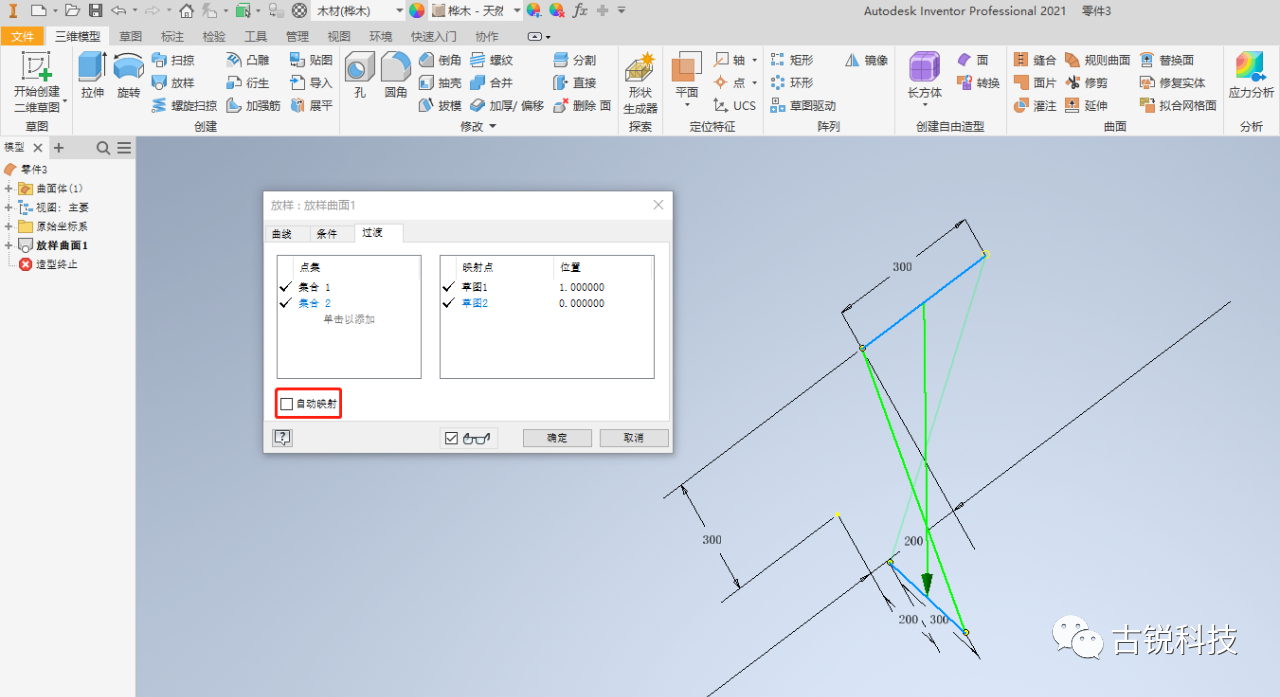

取消自动映射，手动修改映射点。

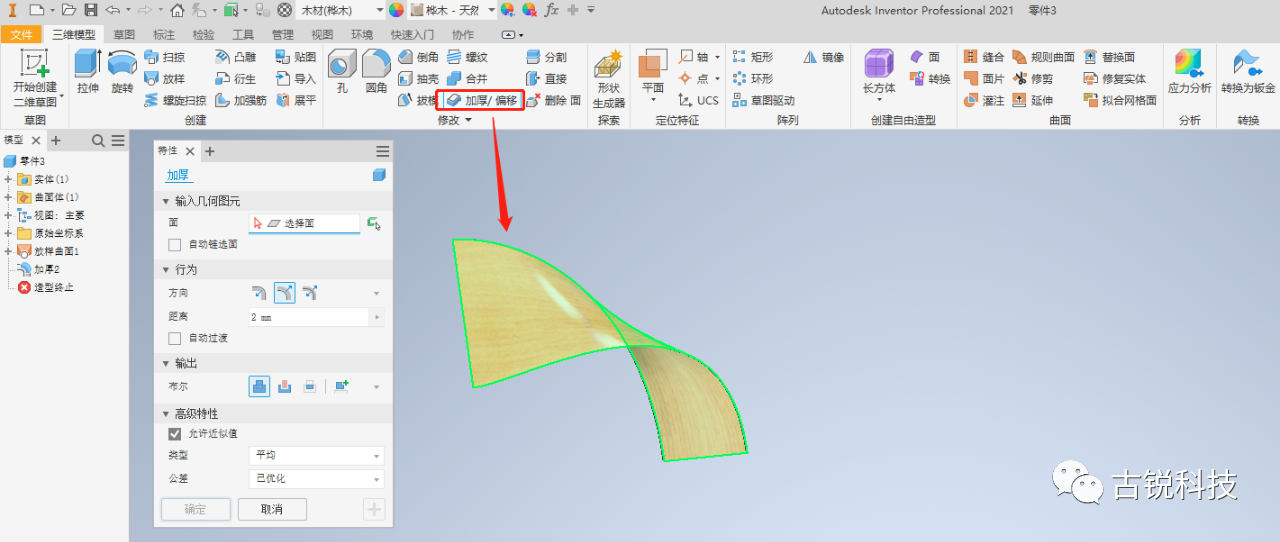

三、使用“加厚”功能让放样生成的曲面变成实体；

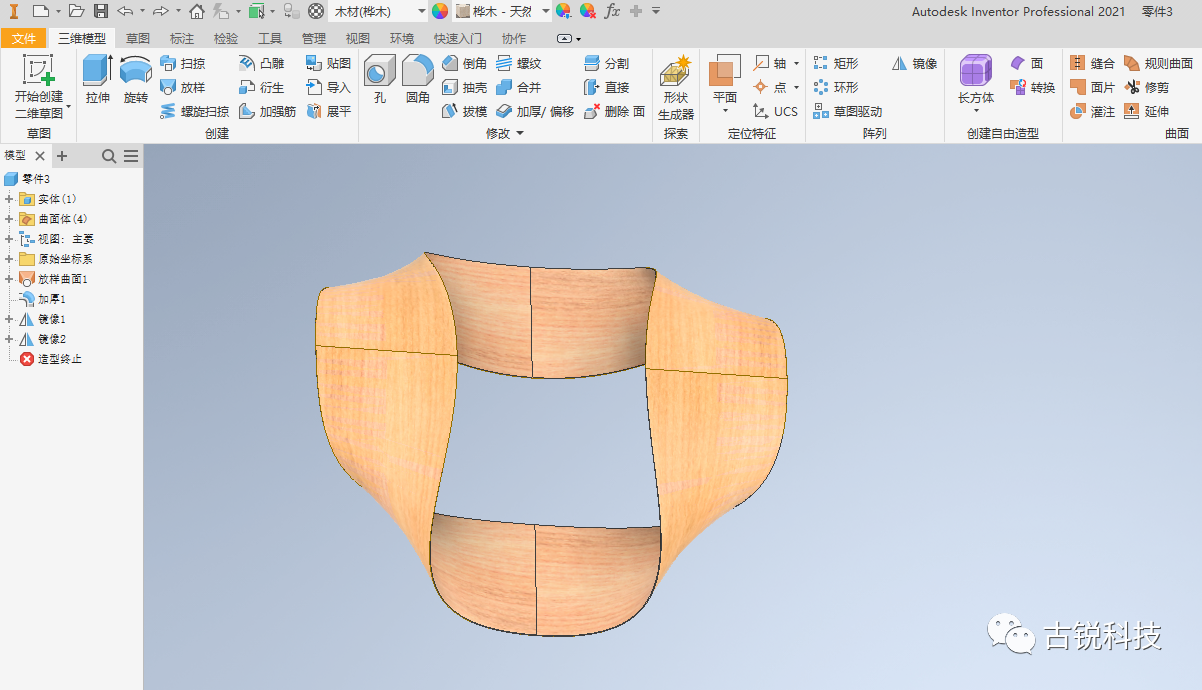

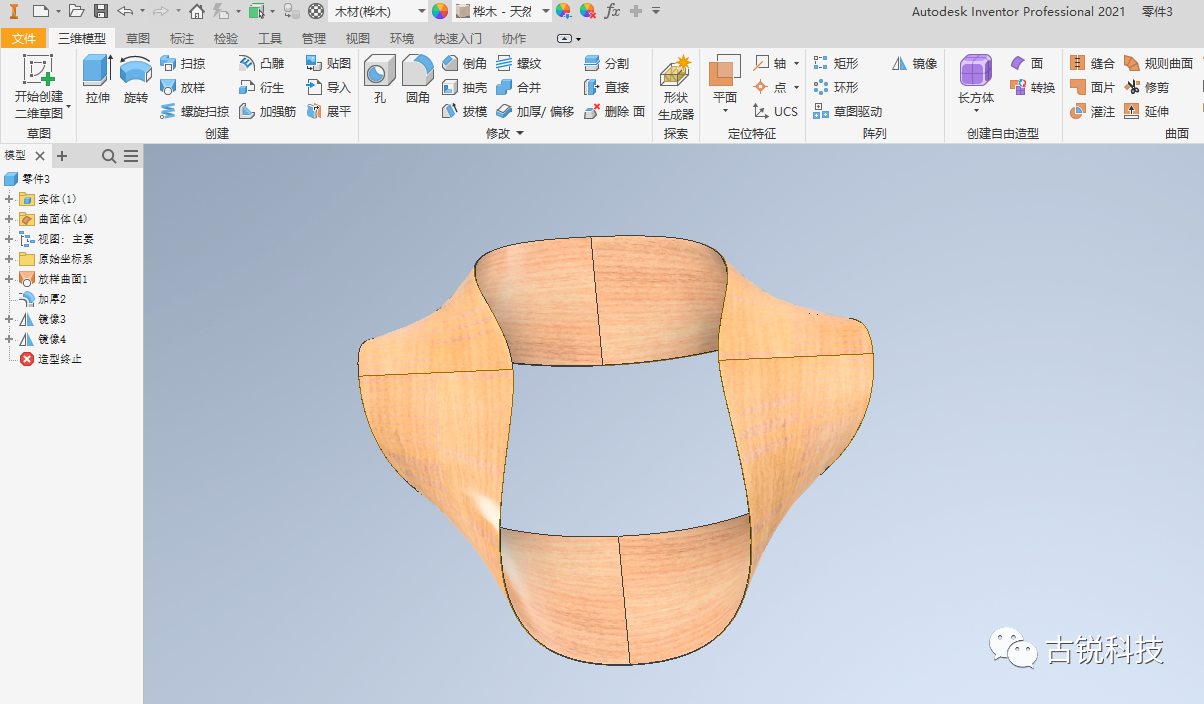

四、通过“镜像”功能生成最终的零件模型。
文章来源：古锐科技
