Rhino怎么建模？Rhino进行台灯建模的步骤
今天教大家如何用Rhino进行台灯建模，在这里使用rhino7的新的功能SUD建模，是rhino新增功能。

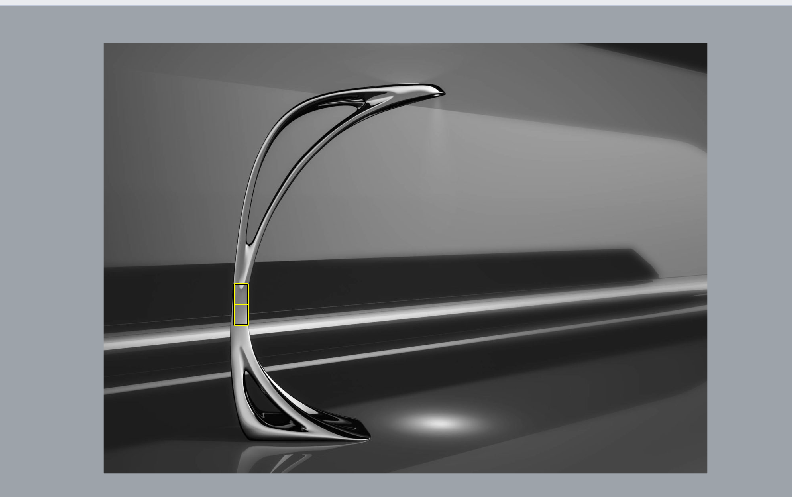

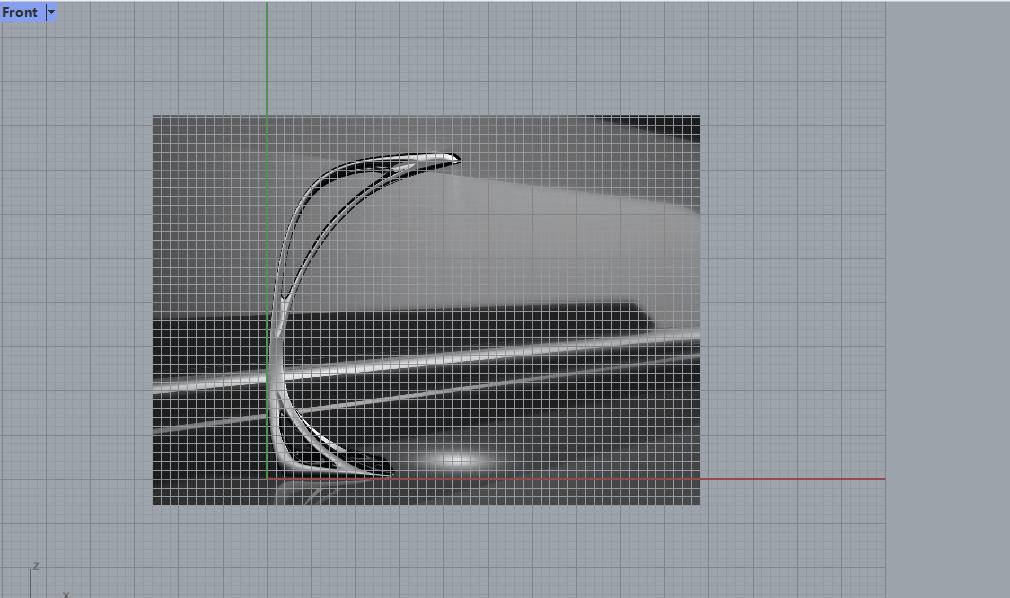

图片导入到右视图中

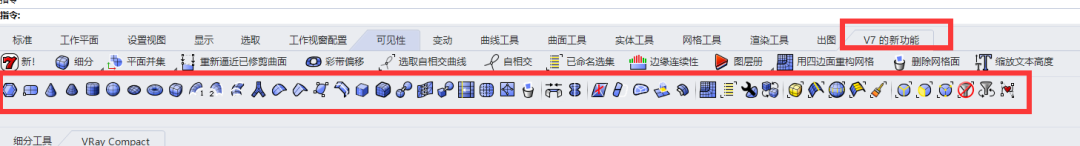

使用创建细分曲面
在前视图中绘制一个1x2的曲面，将中间的边缘线选择删除
选择边缘工具

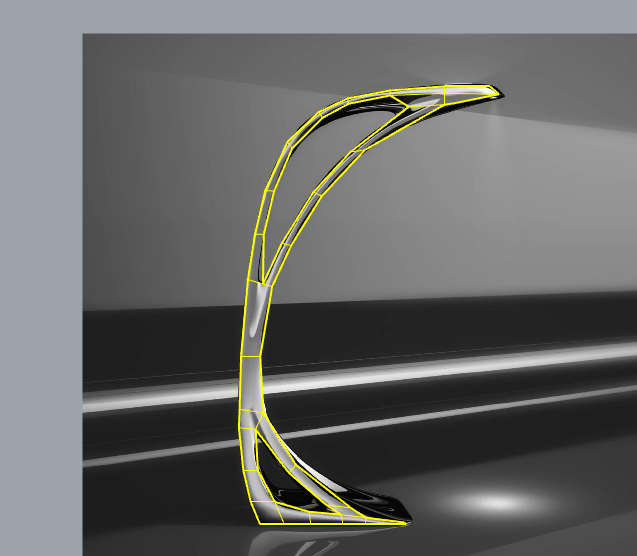

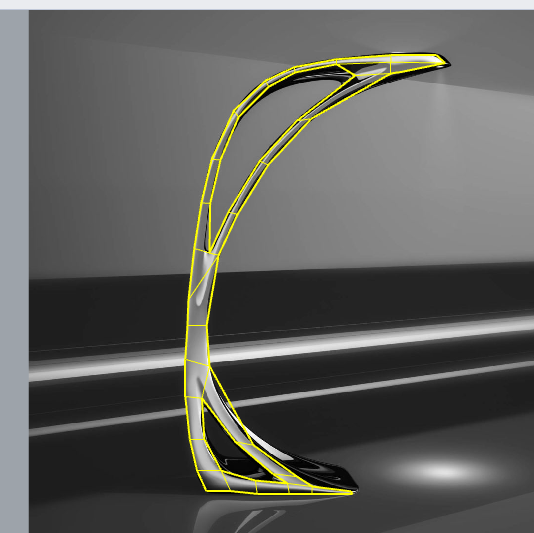

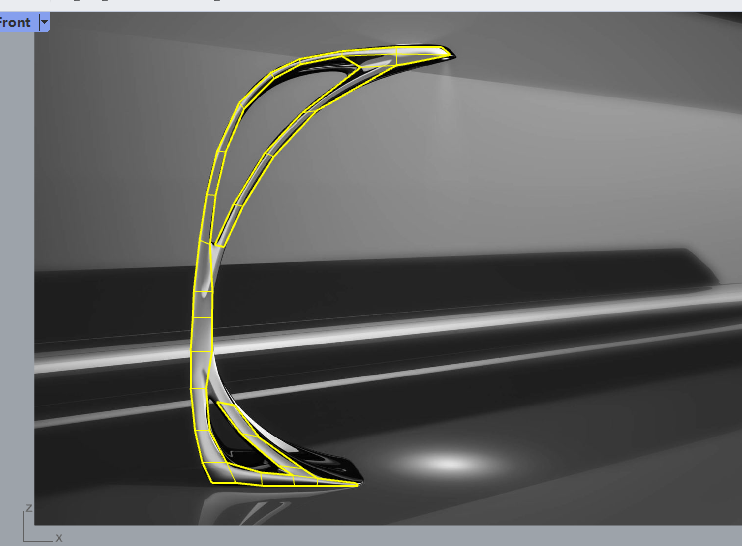

打开操作轴，选择上面的边缘往上拖动后再按住ctrl键，又重新创建出一个新的曲面，以此类推，并根据前视图中的图片调整细分曲面的角度

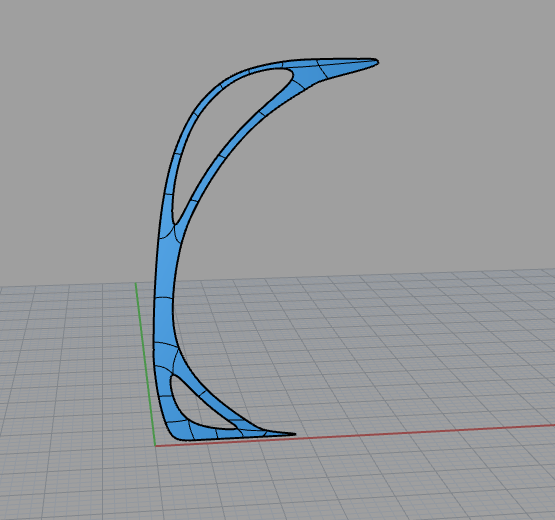

整体的曲面大概我们绘制完了，然后使用缝合的命令
将两头的断开的面进行衔接
调整细分曲面上的排线，调成四边形
Tab键切换，我们可以预览下，细分曲面的侧视图
使用偏移细分命令

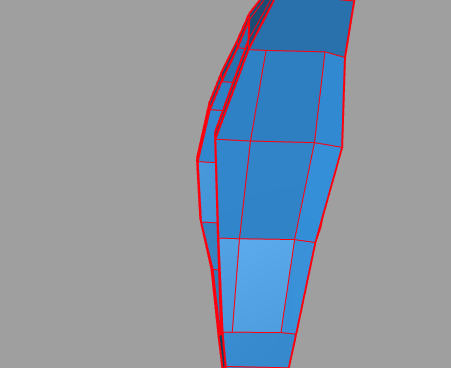

对物体进行偏移

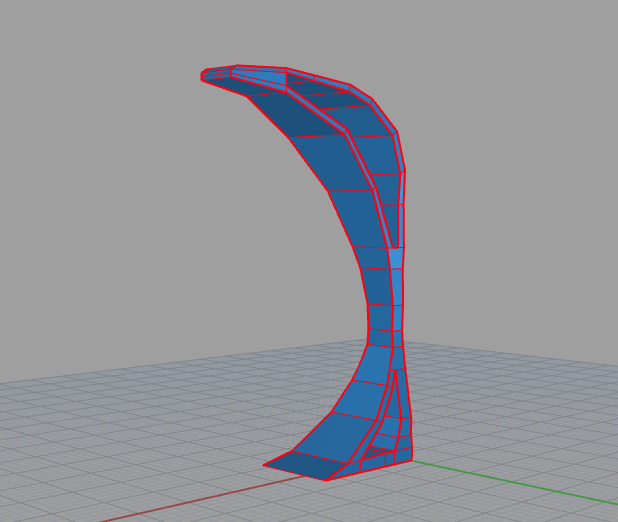

同样使用上面我们调整细分曲面的命令，根据图片的造型进行整体框架形态的调整

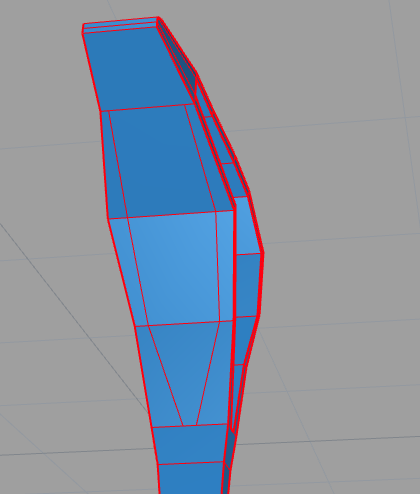

选择使用在网格上插入点命令

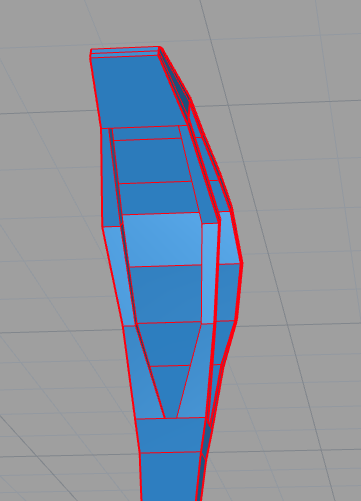

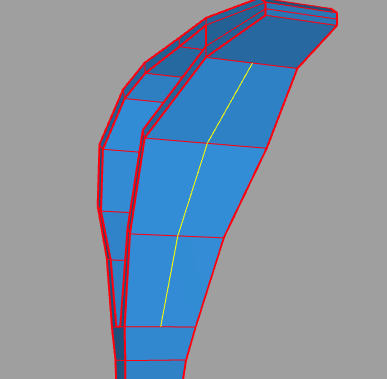

调整结构线
删除中间的细分曲面

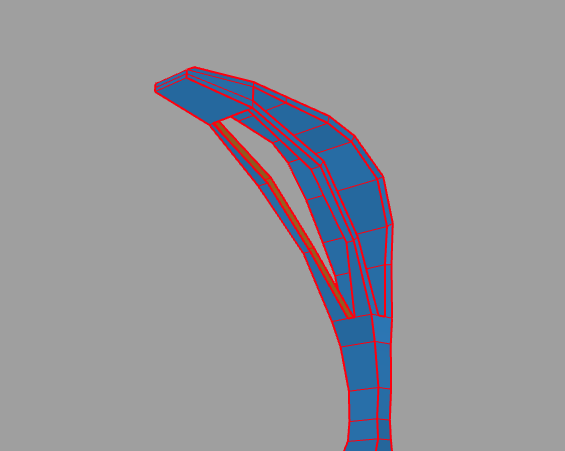

使用桥接的方式，将两个曲面进行衔接

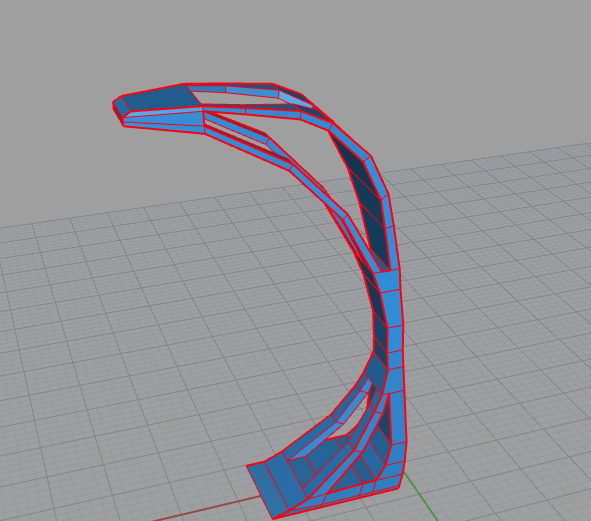

使用同样的方式，制作顶部和底部的镂空（在这里就不一一调整了）
插入一条曲线；

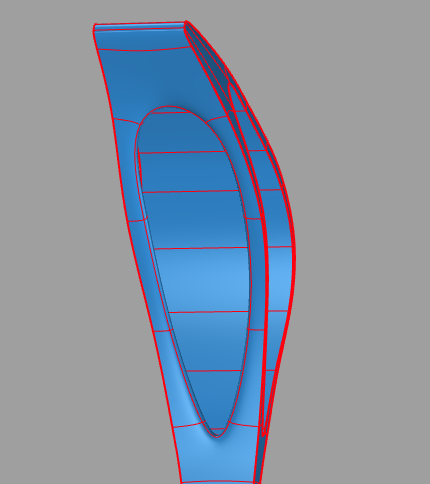

使用倒圆角的命令，使用操作轴，向里推进一点距离，把中间的凹陷做出来；
使用一处锐边命令，对物体进行细微的调整；
插入结构线；
使用插入细分边缘；
选中边缘；
使用挤出的命令将选中的曲面进行挤出；

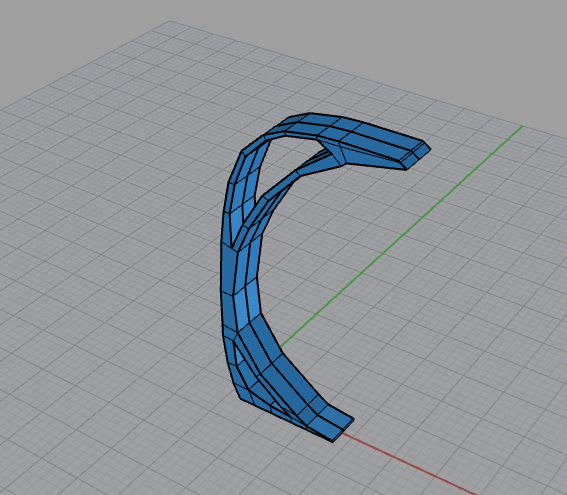

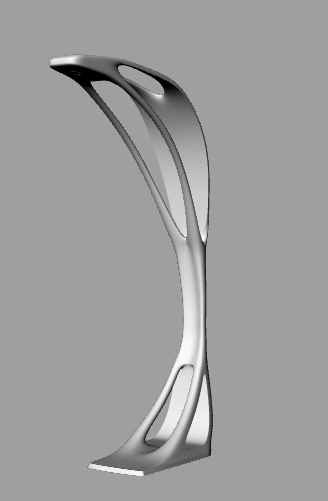

灯就做好了；
本文来源：SODO 司铎科技
