Rhino教程：Rhino曲面建模的制作

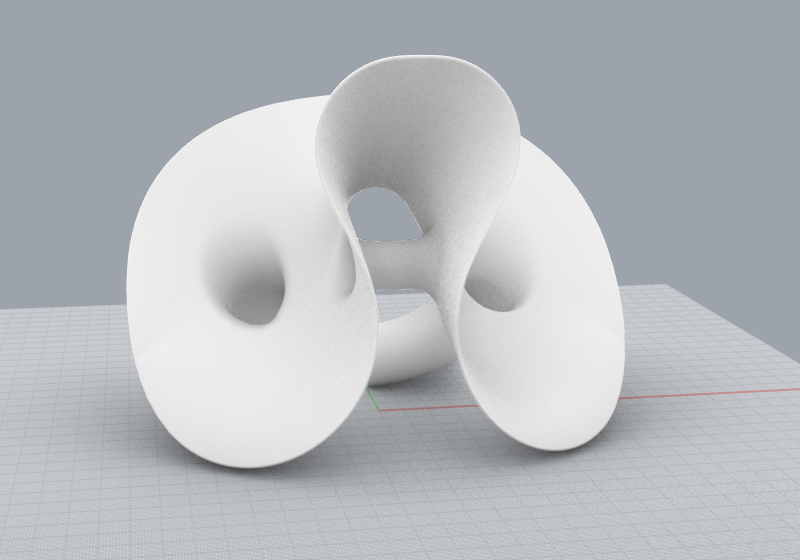

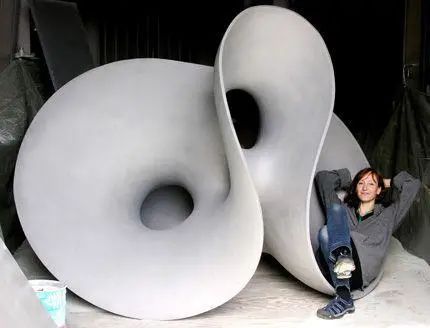

对于这样的一张图片我们第一次看到的时候，我们会发现这样的曲面会觉得很复杂、不规则，一时不知道如何着手去开始建模；其实看似复杂的曲面也没有我们想的那么复杂，所有的产品都是换汤不换药的，先不要一上来就抠细节，我们第一步要做的是还原模型的原始状态，把这些细节性得东西全部忽略掉，先从整体出发；话不多说，我们这就开始。

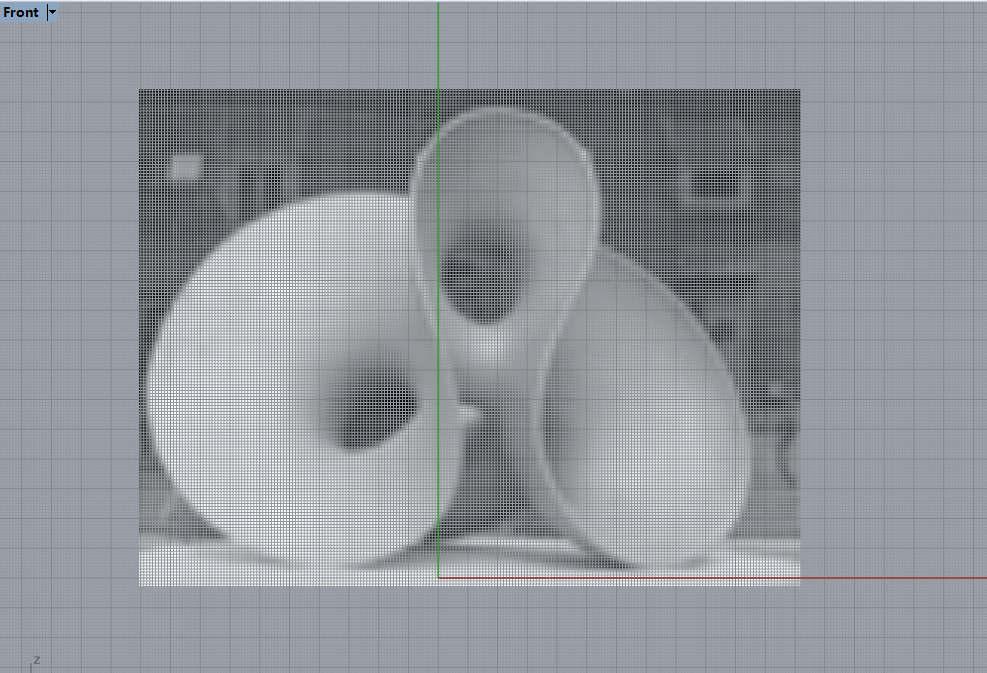

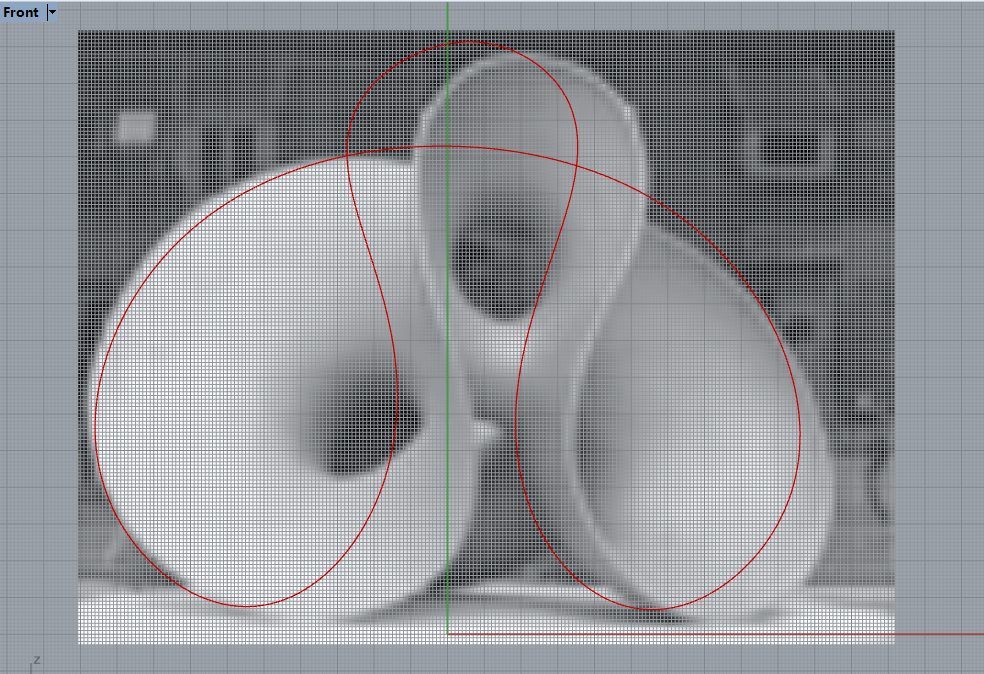

将图片导入到我们的前视图中，并调整到合适的位置；

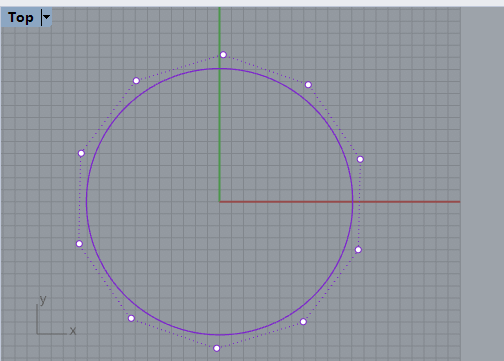

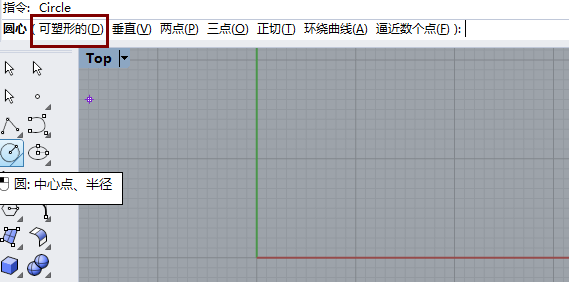

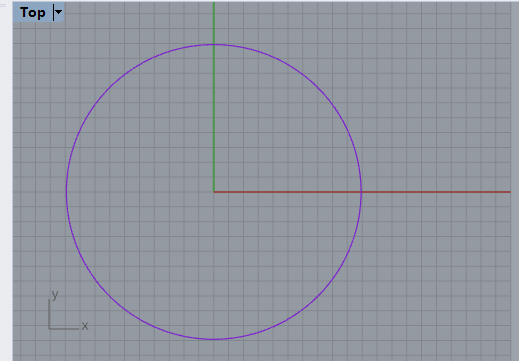

选择绘制圆的曲线工具，绘制一个圆，在命令栏中选择可塑性
更改曲线的点数和阶数

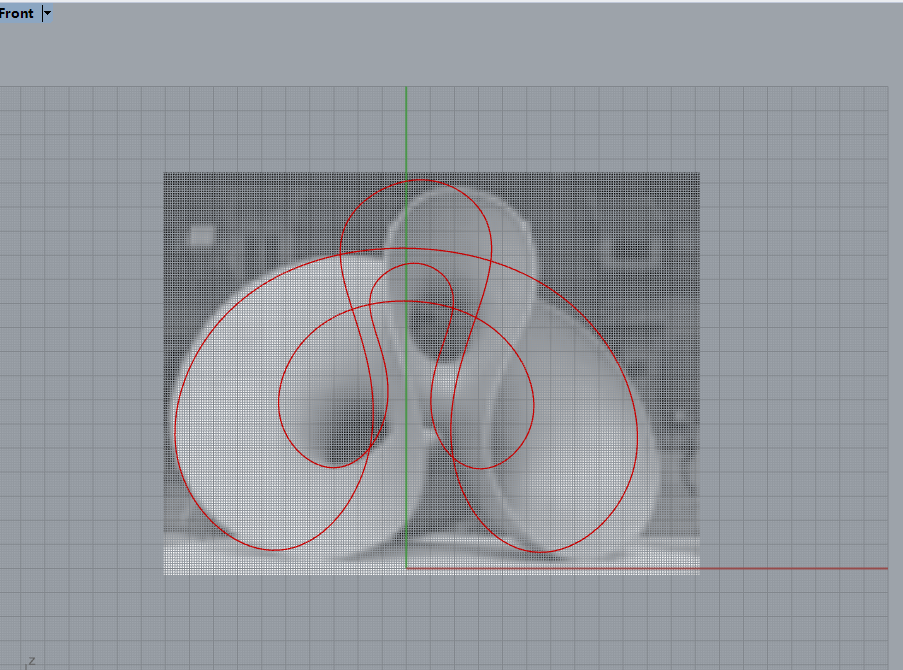

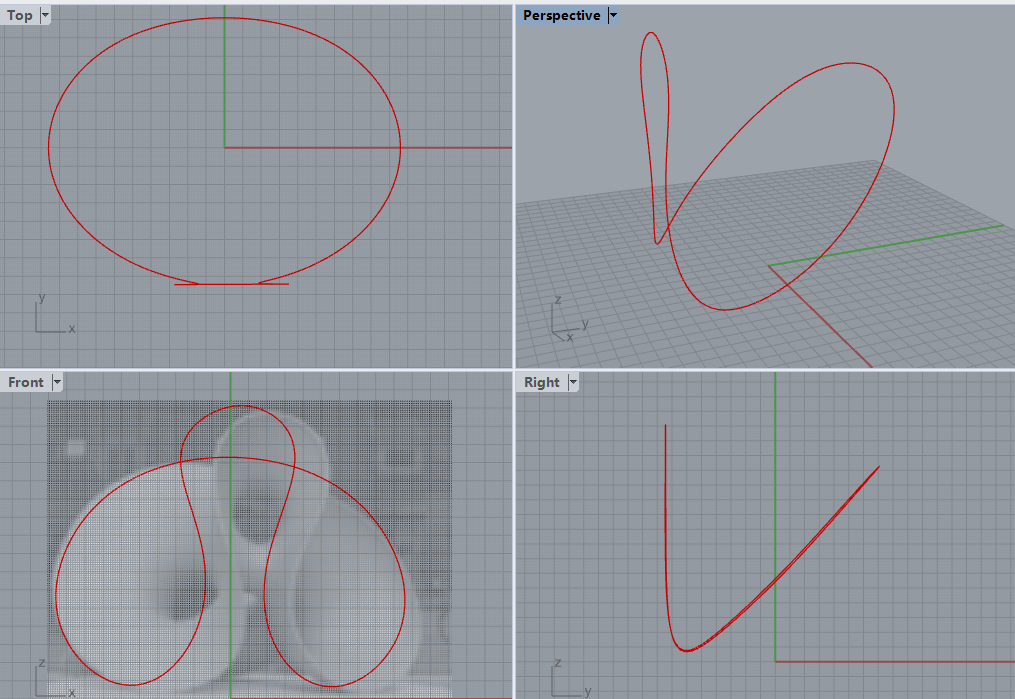

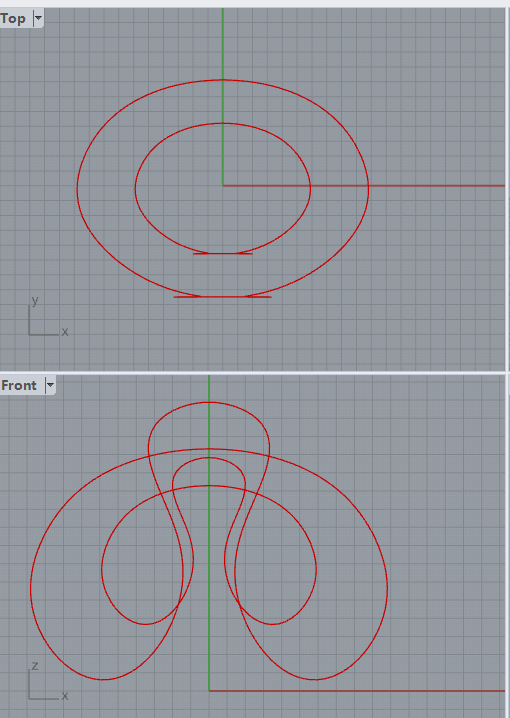

打开控制点，根据我们前视图的参考图进行造型的曲线调整曲线控制点
ps：（由于图片不是正视图可能会出现偏差，这个没关系）
将调整好的曲线复制粘贴一下；并进行适当的缩放

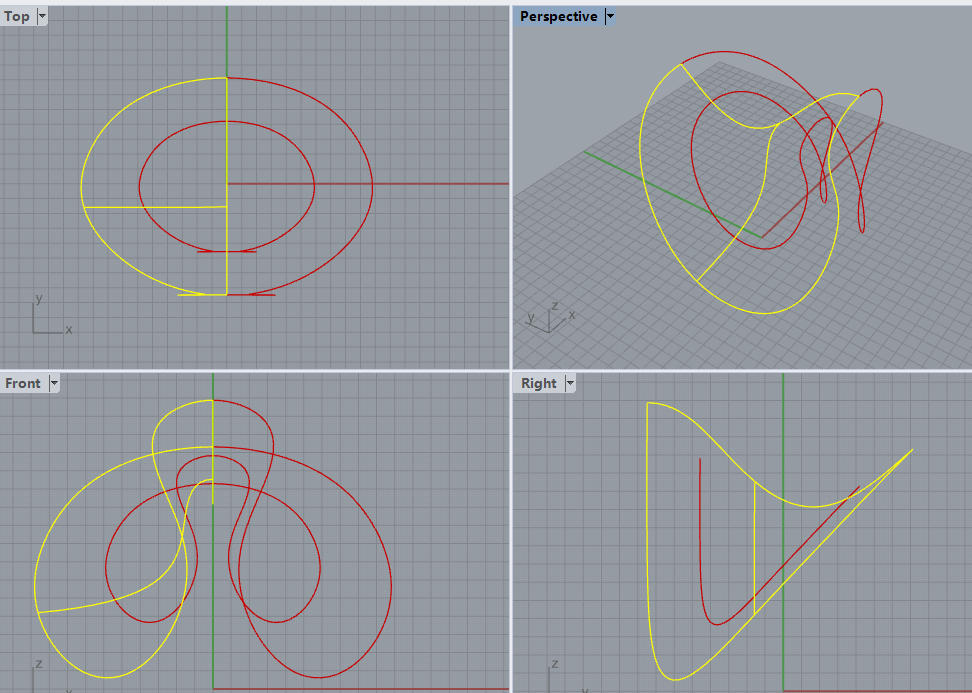

调整曲线的位置，使曲线以坐标轴为中心确保左右对称，便于后续曲线绘制

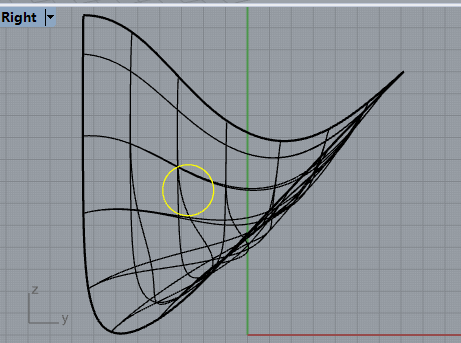

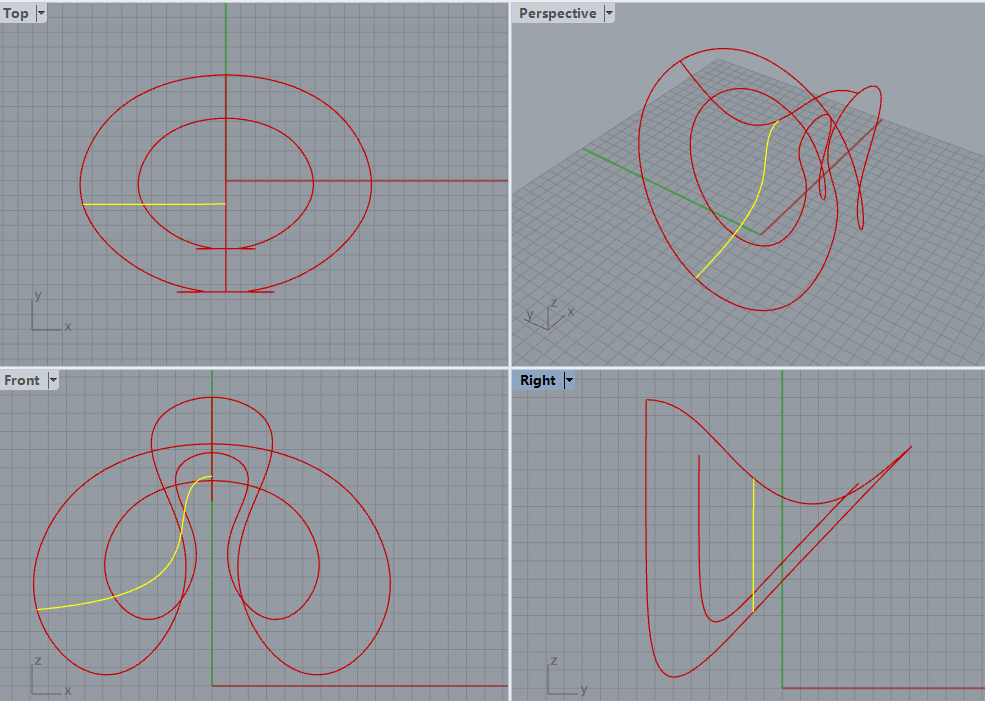

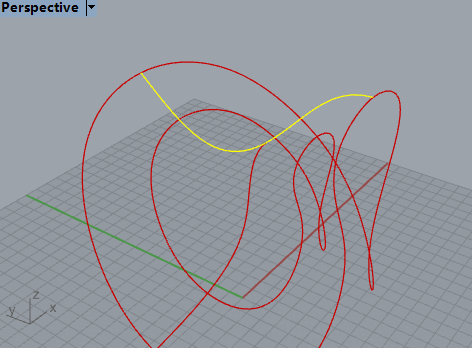

使用内插点曲线绘制曲线，并调制成下图造型

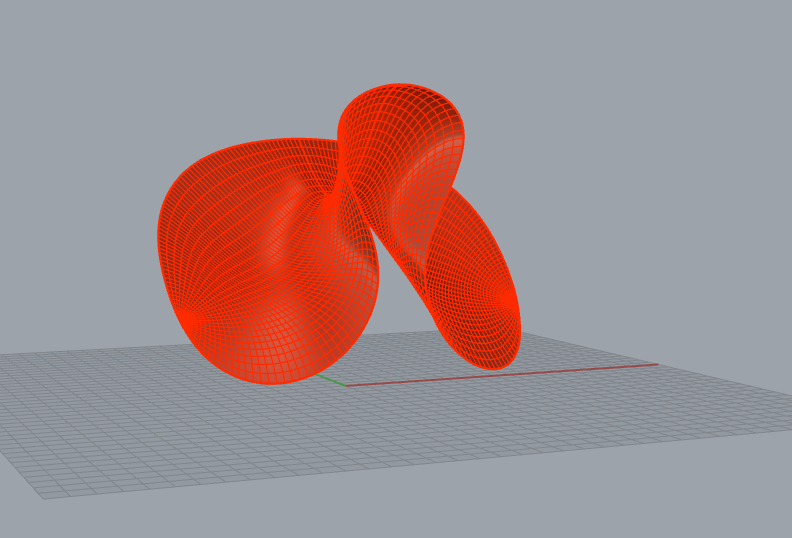

使用网线建曲面
工具，制作曲面

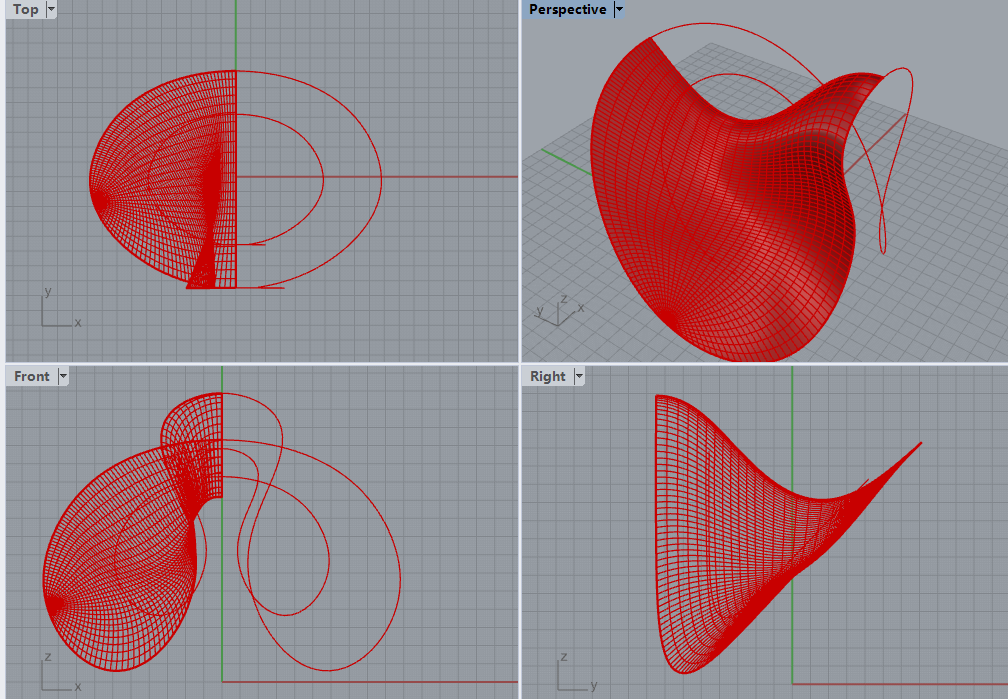

将曲面进行镜像

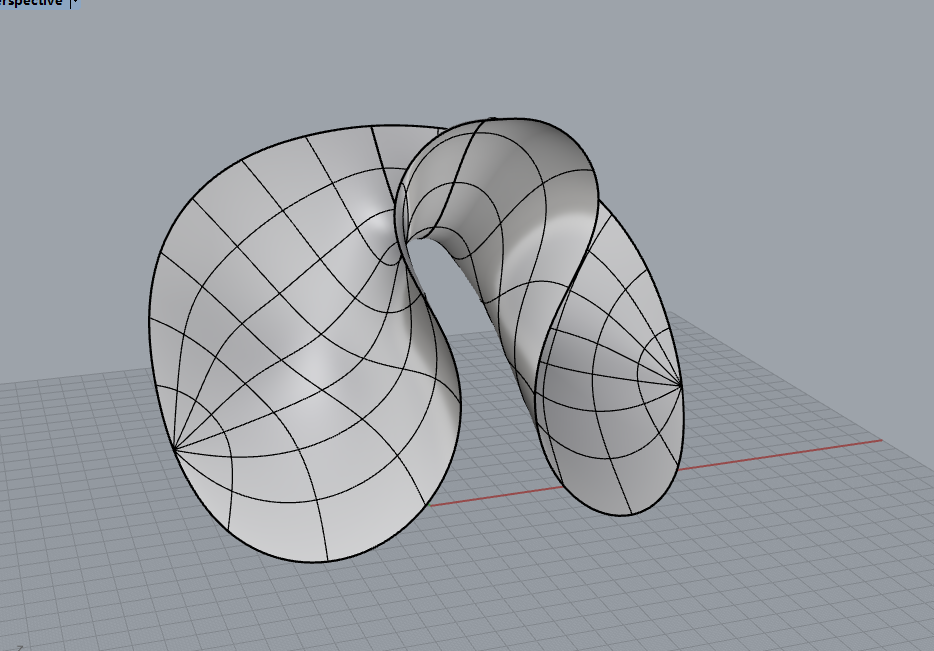

使用重建曲面，对曲面重新编辑，并使用衔接曲面进行衔接圆滑过渡

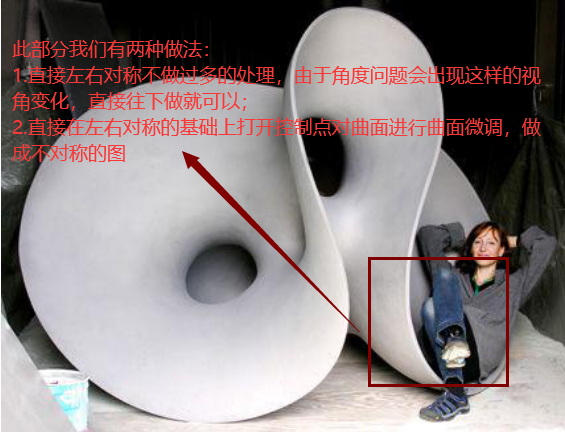

此部分我们有两种做法：
1.直接左右对称不做过多的处理，由于角度问题会出现这样的视角变化，直接往下做就可以；2.直接在左右对称的基础上打开控制点对曲面进行曲面微调，做成不对称的图

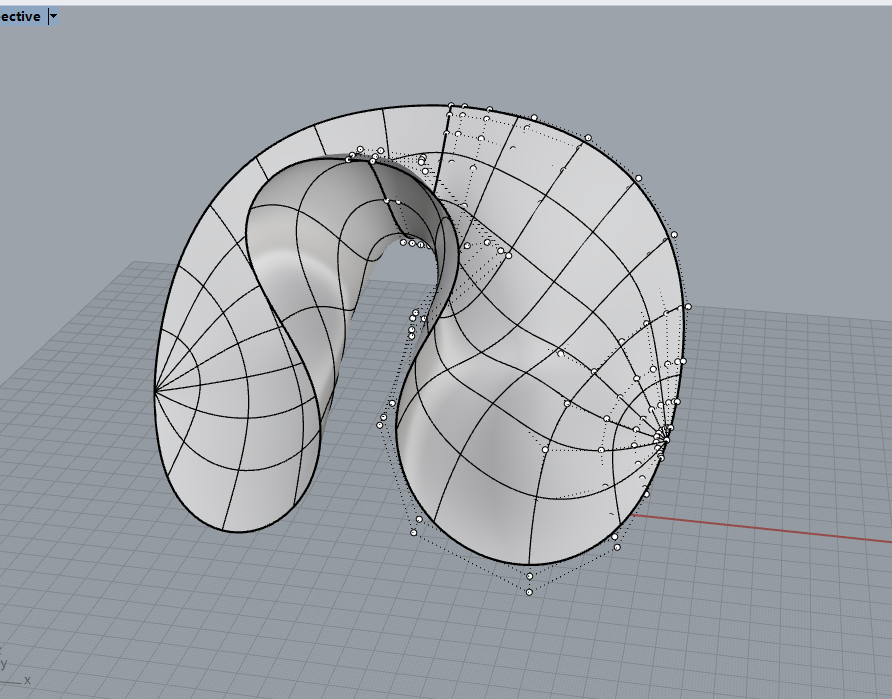

第一种较为简单，我们在这里可以尝试第二种方式；打开曲面的控制点根据图的凹度进行微调

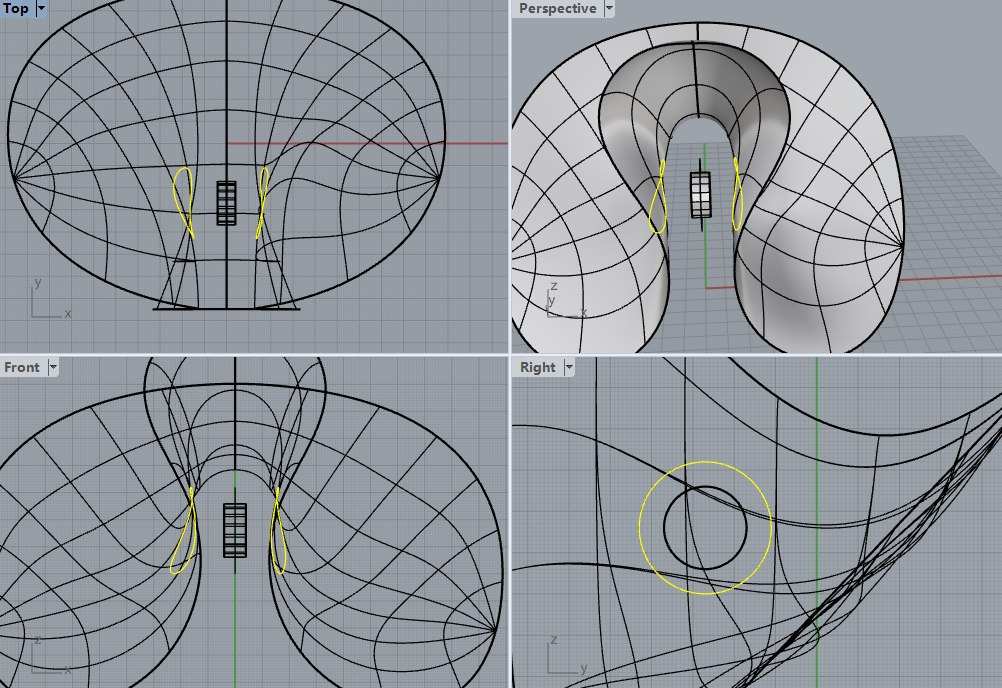

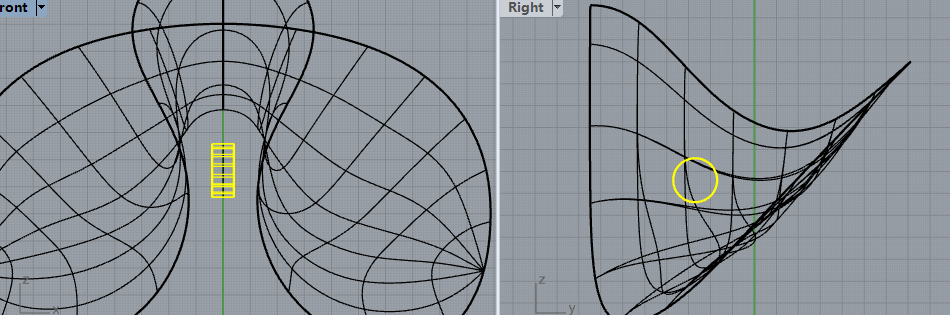

在右视图中，绘制一个曲线并进行挤出一定的长度不用穿过物体

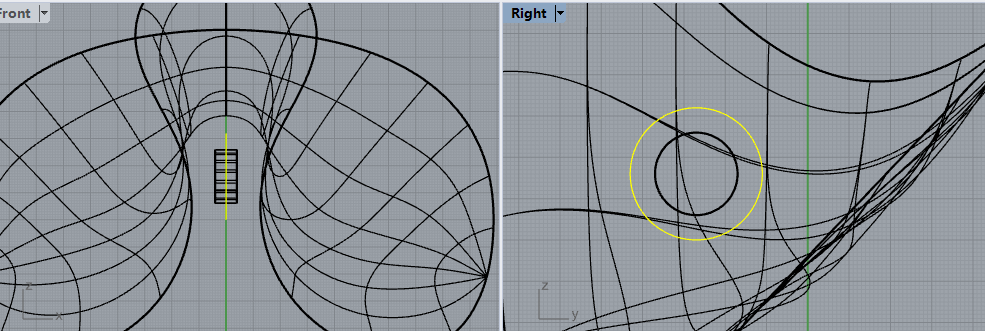

将曲线圆进行放大，并对其进行投影，对物体进行分割

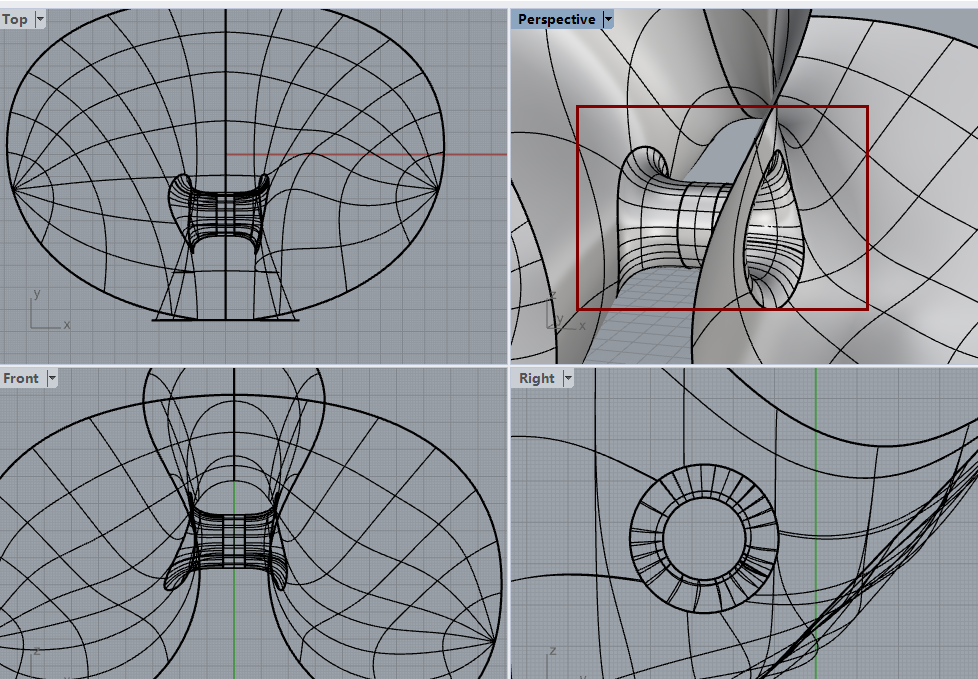

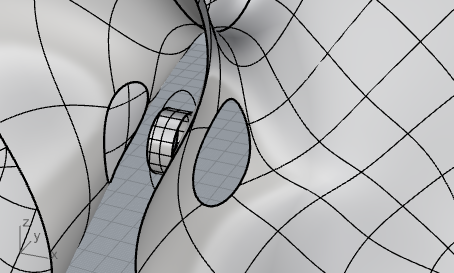

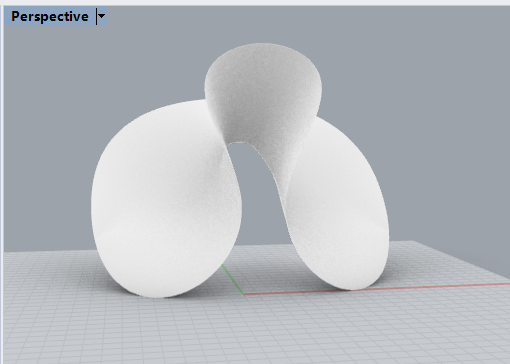

使用曲面混接命令，对物体进行混接，中部的口混接制作完成
对物体进行曲面偏移
接下来制作两侧的孔；

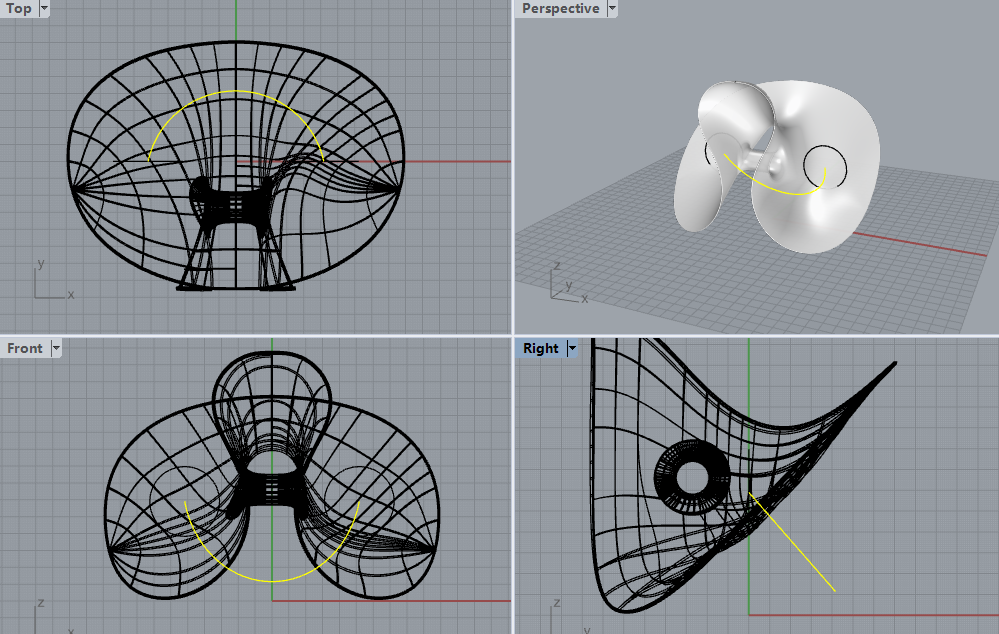

在俯视图中绘制弧线，并进行角度调整

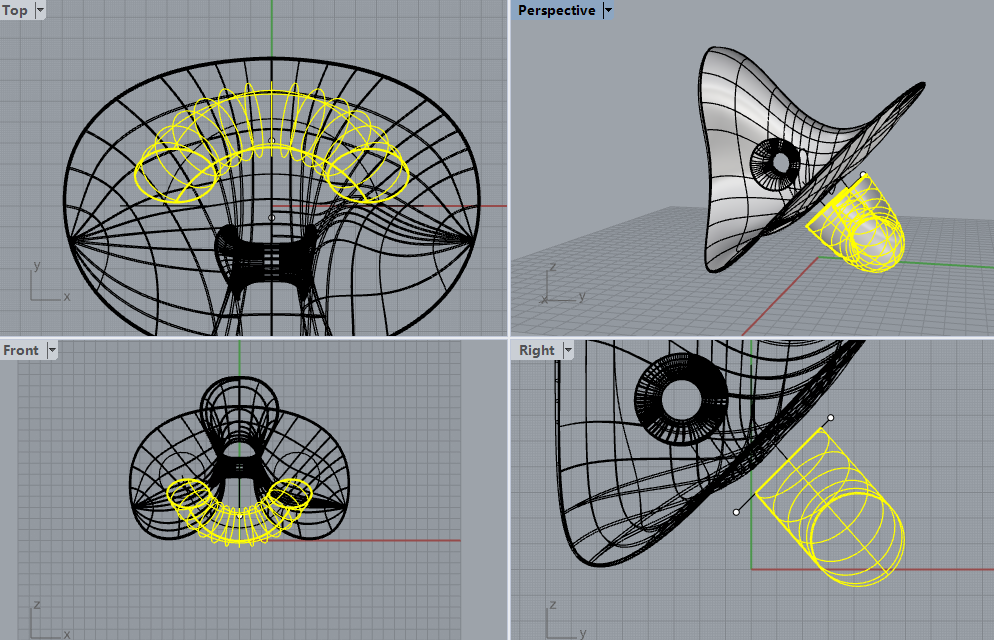

使用圆管工具做一个圆环，并进行适当距离的分割

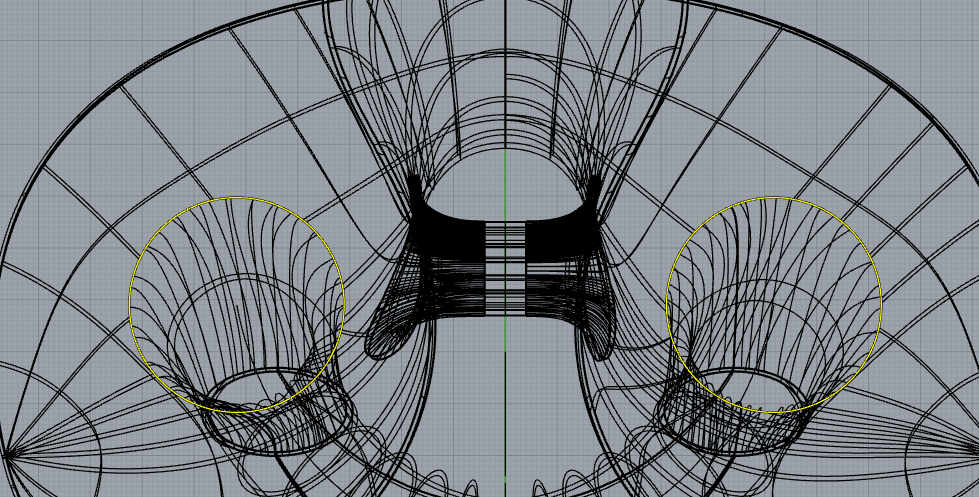

偏移圆管，然后使用我们第一次挖洞的方式，在前视图绘制曲线圆，并投影到物体上，进行分割，再将圆管和主体物进行曲面混接

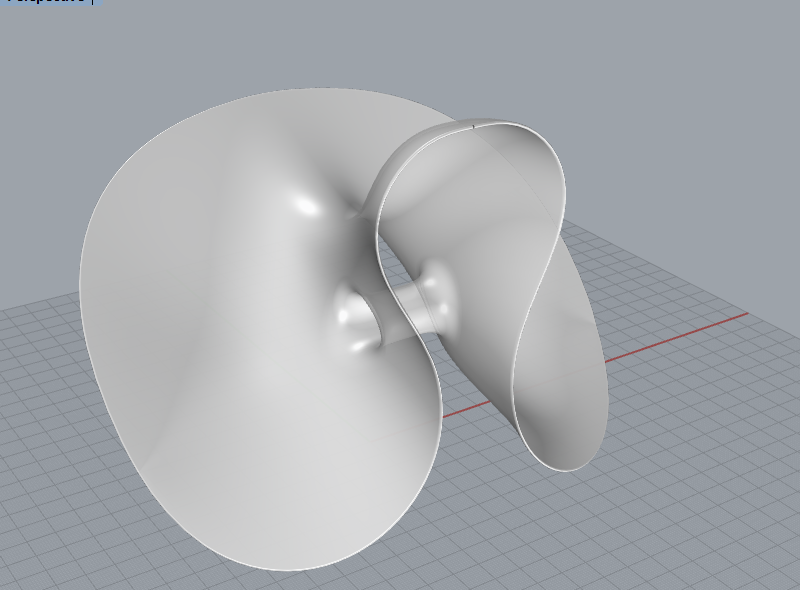

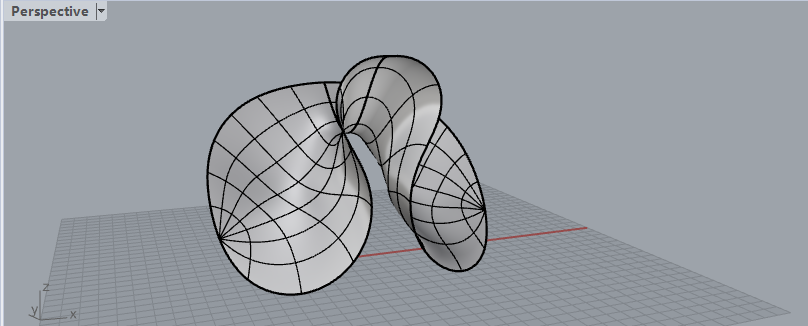

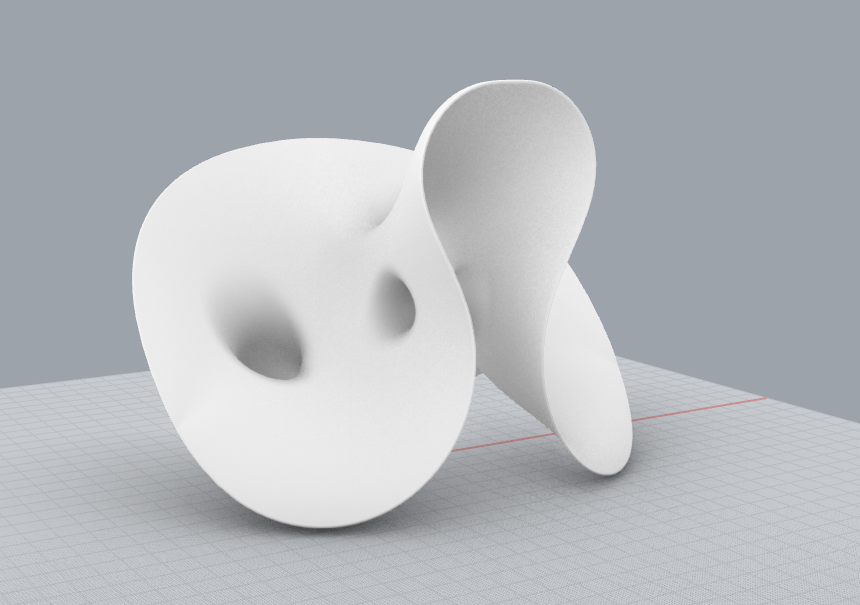

制作完成！
