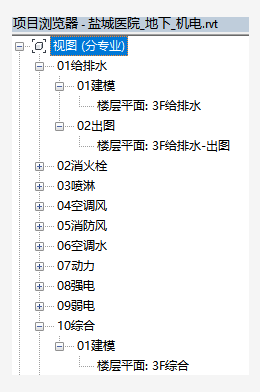

8.组织浏览器设置：

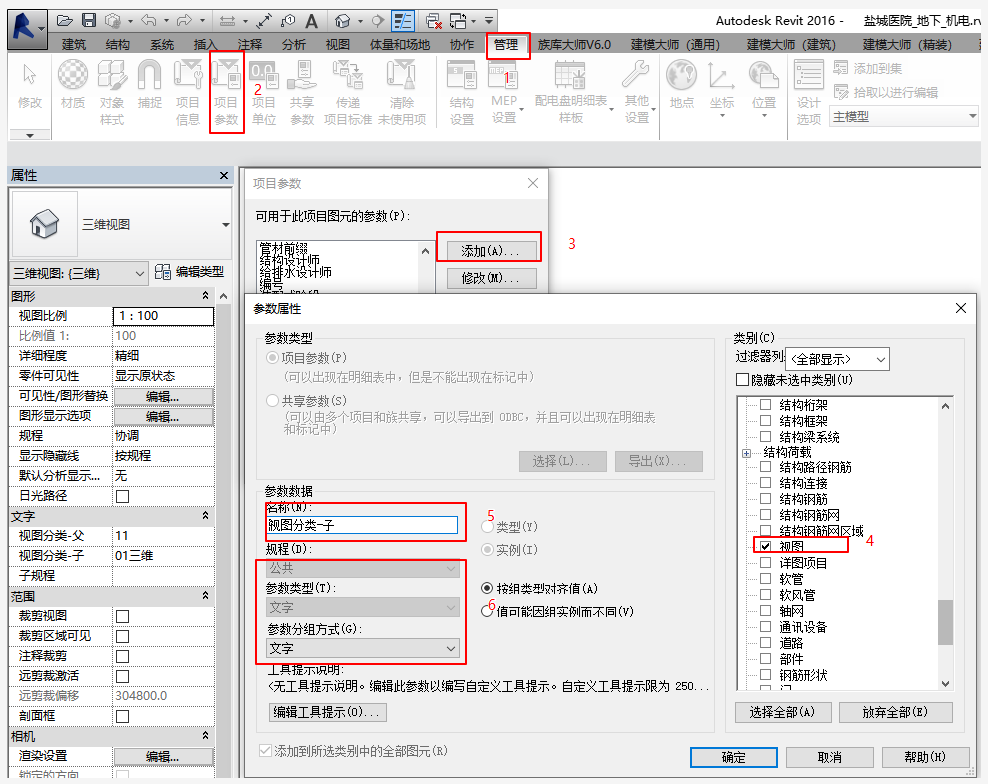

1）添加项目参数，分别创建《视图分类-父》《视图分类-子》

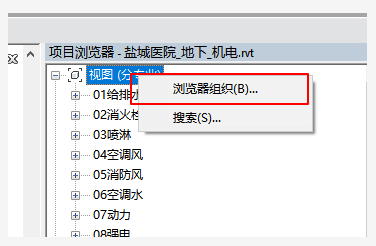

2）右键点击视图，选择《浏览器组织...》

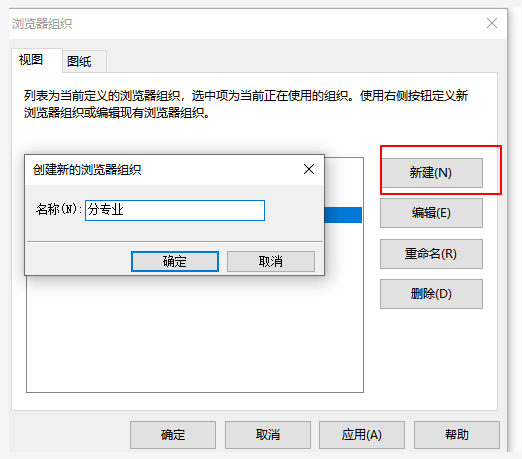

3）新建一个浏览器组织

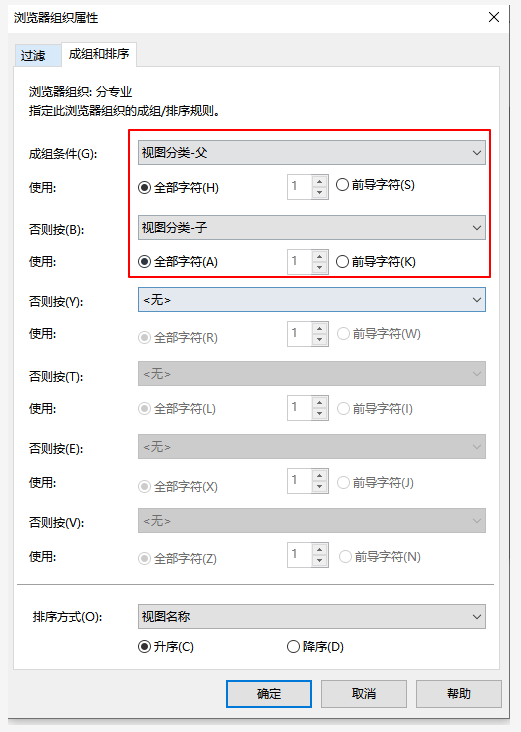

4）选择《组织和排序》，然后按图中设置，点击确定。

● 9.视图分专业创建楼层平面：

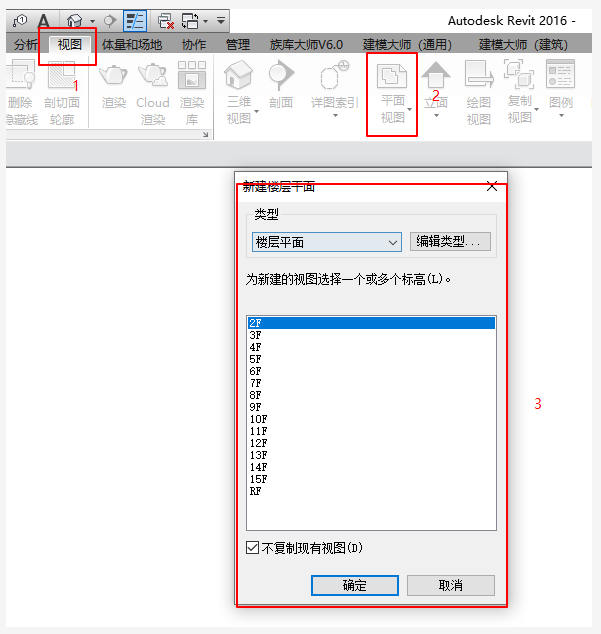

1）创建需要的楼层平面

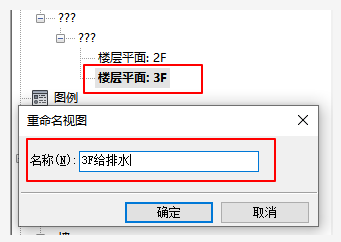

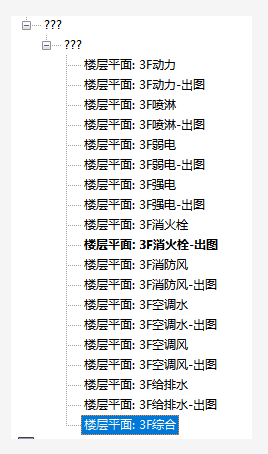

2）选择刚才建好的视图，按F2，按专业起名字。

3）复制现有视图，根据项目需要创建对应专业。

● 10.创建视图样板：

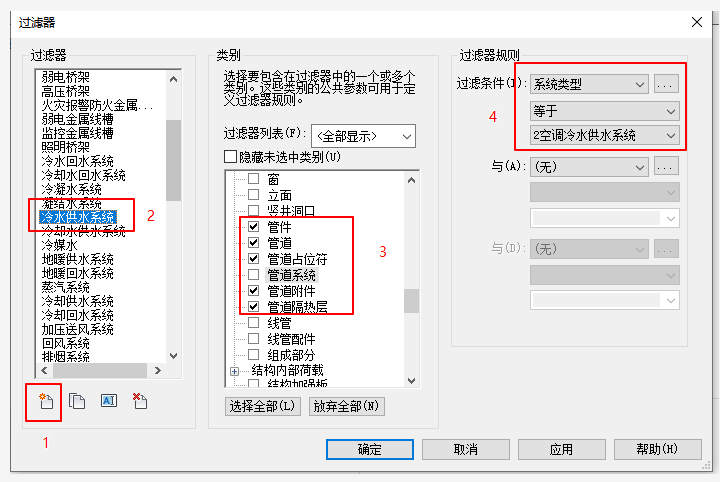

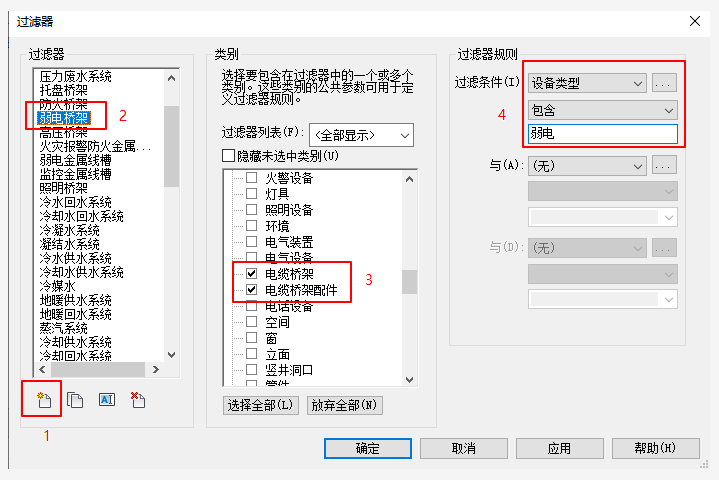

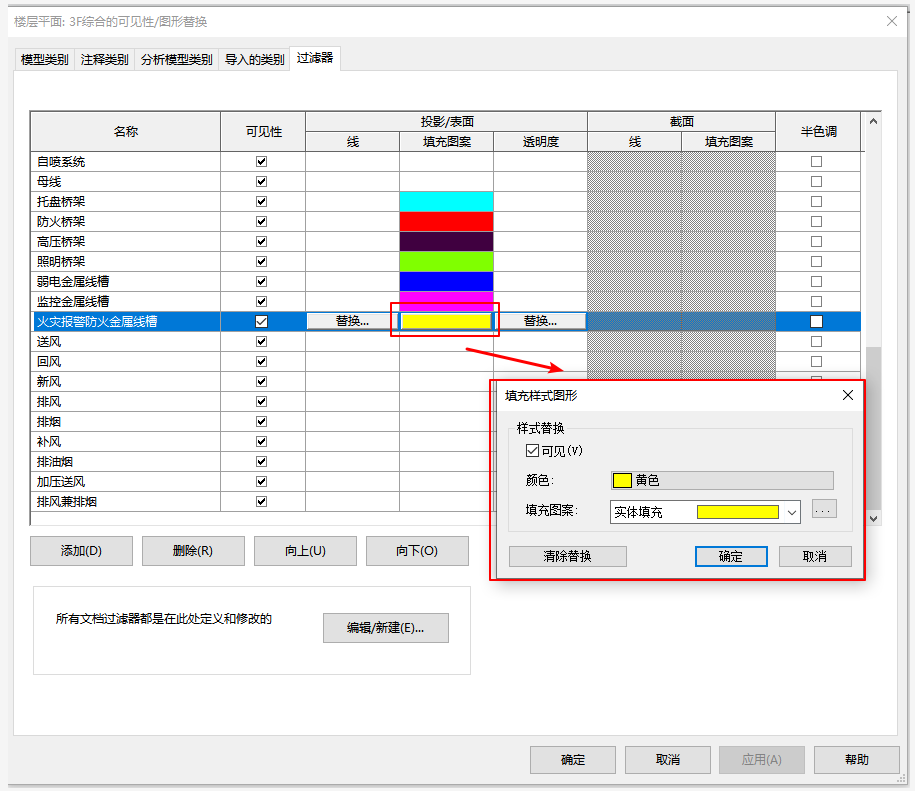

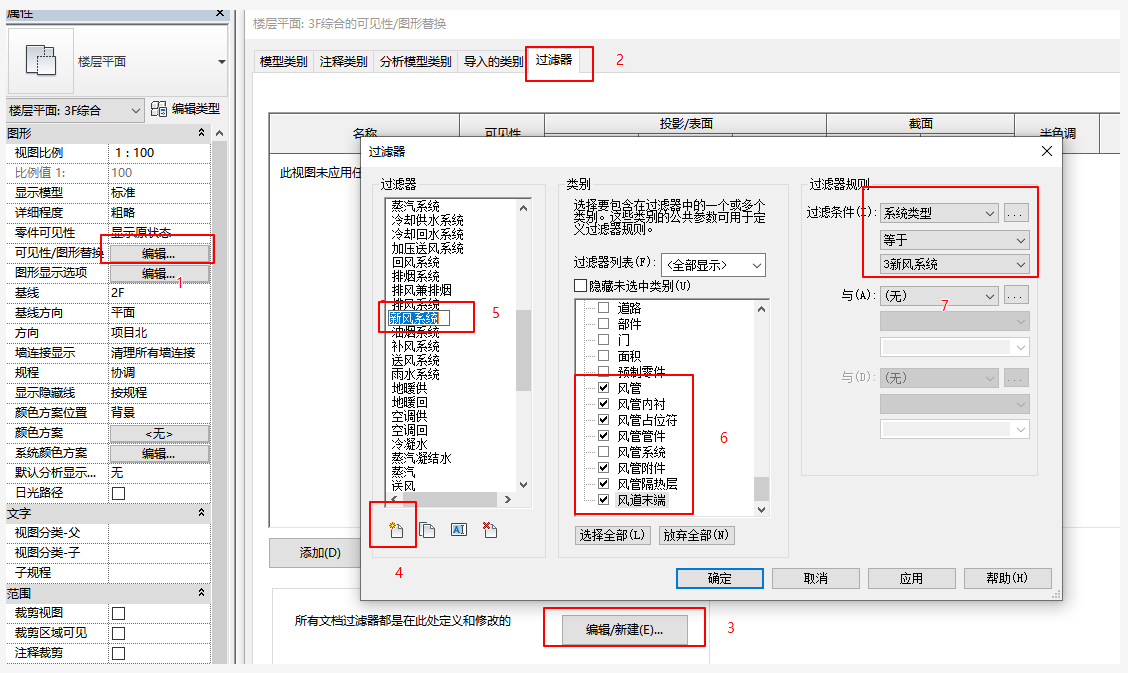

1）选择到刚才创建的综合视图，按下图设置风管、水管、桥架的过滤器。桥架要添加颜色。

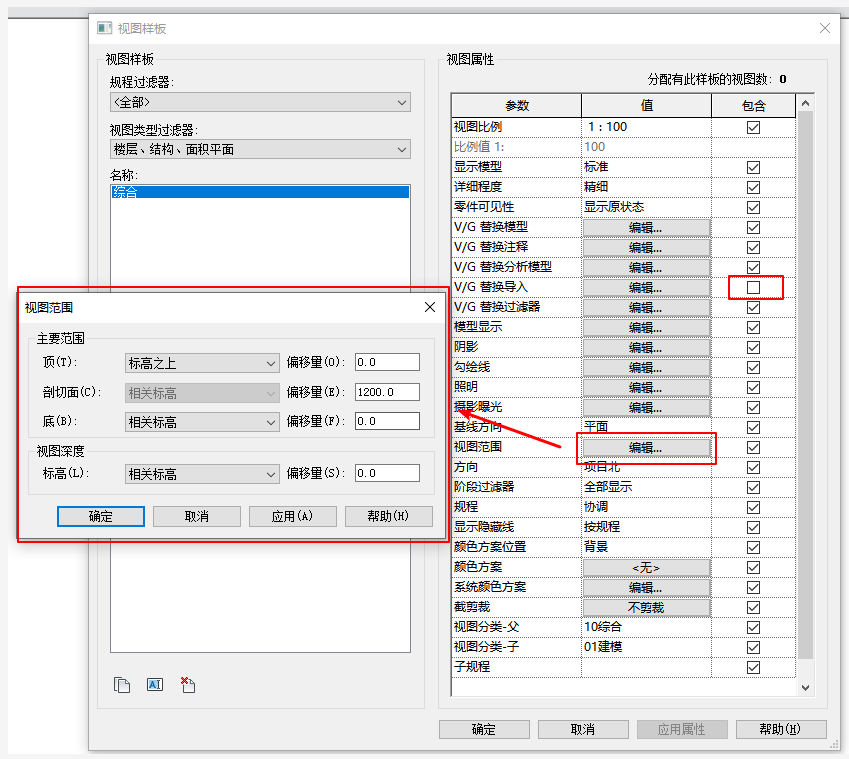

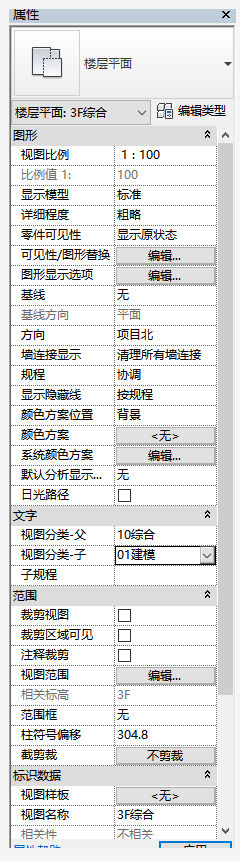

2）按图示设置视图属性。

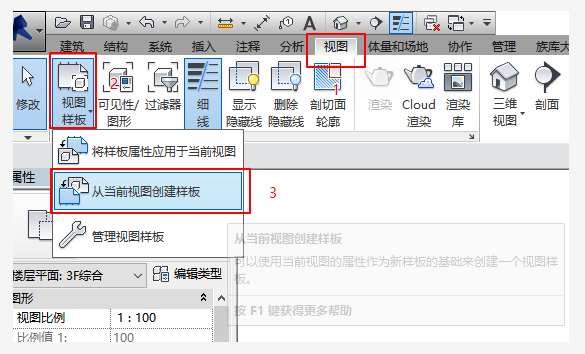

3）创建视图样板，为视图样板取一个名称。

4）按照下图设置创建的样板

● 11.为各专业设置视图样板：

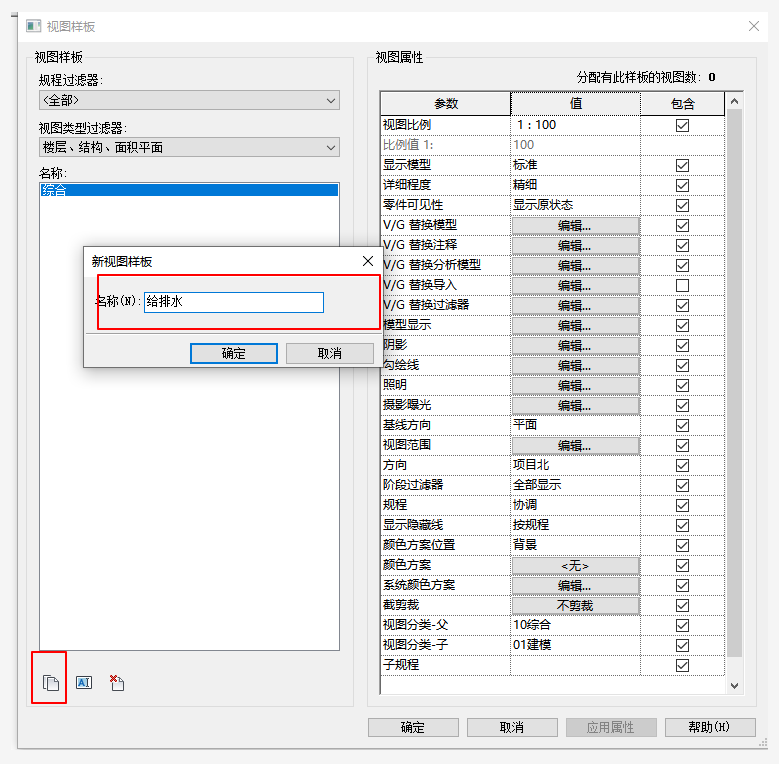

1）复制刚才的模板，按专业起个名字。

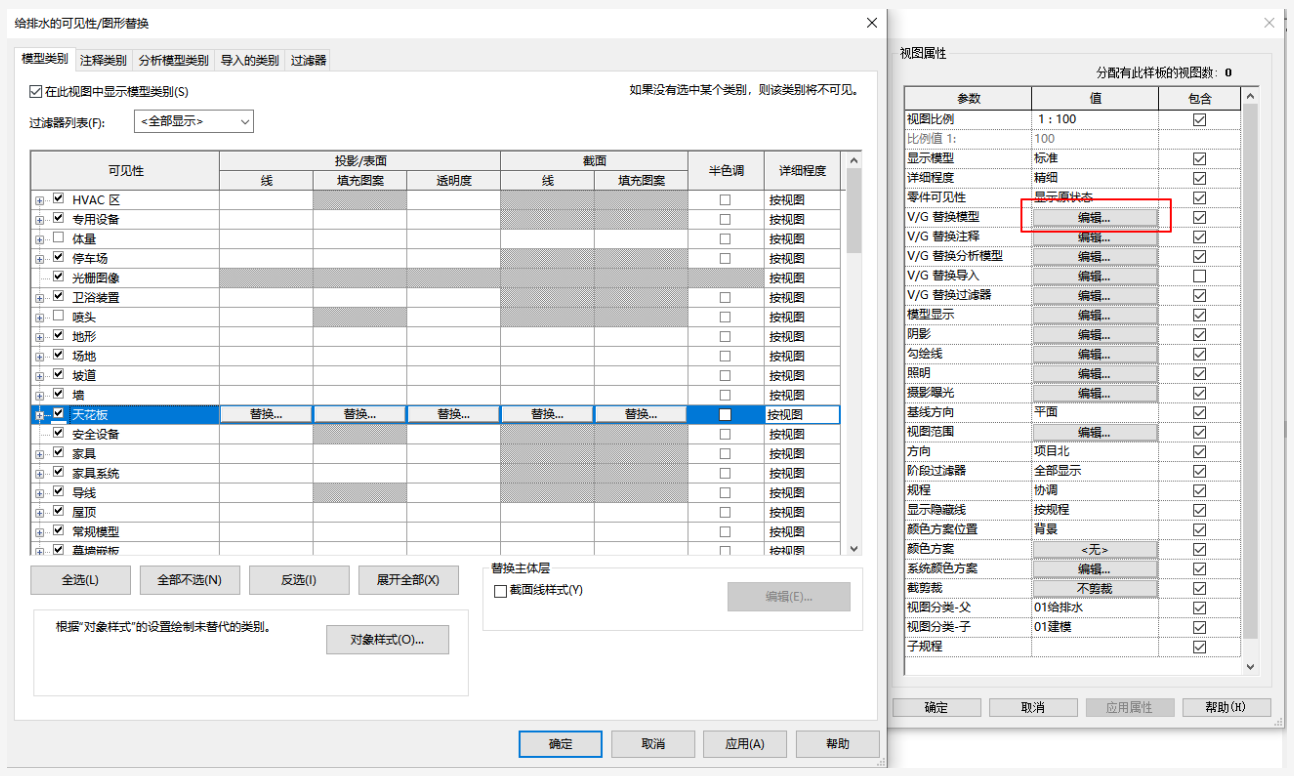

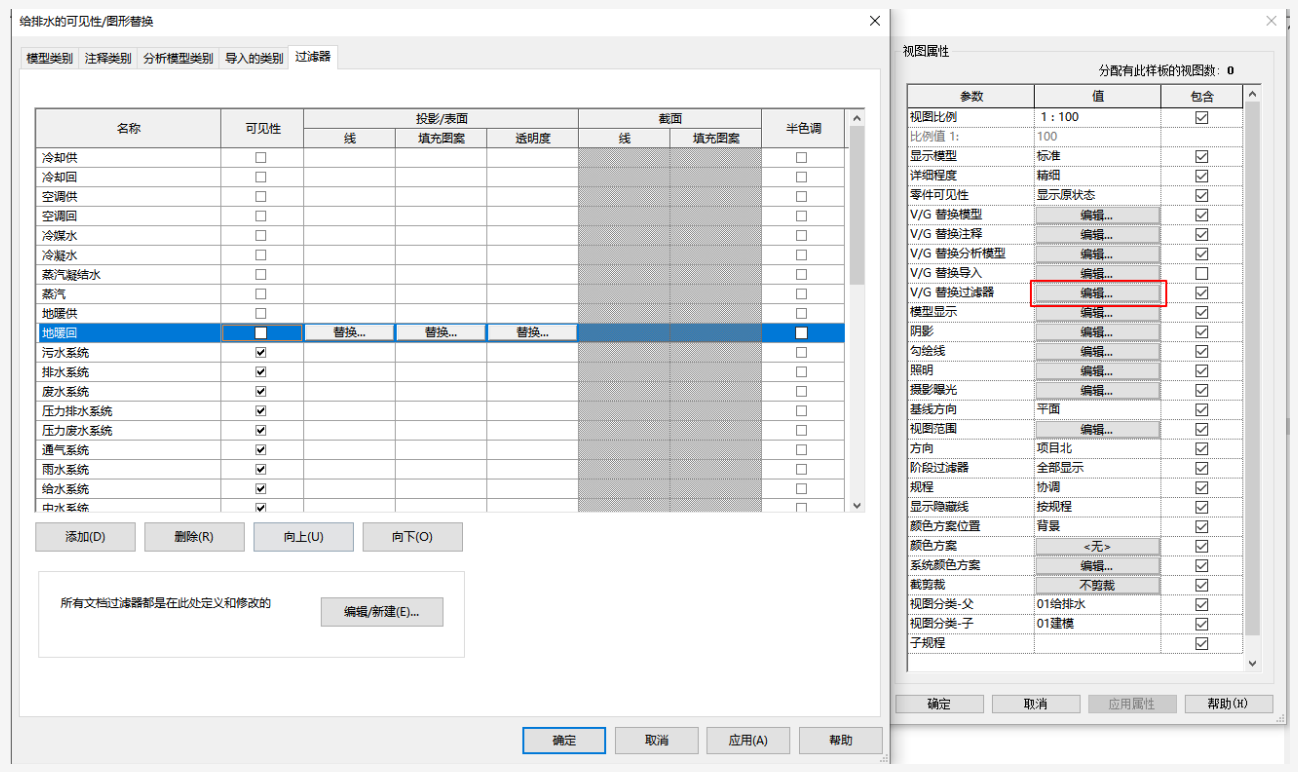

2）然后点击替换模型和替换过滤器，把不需要在本专业显示的东西取消。

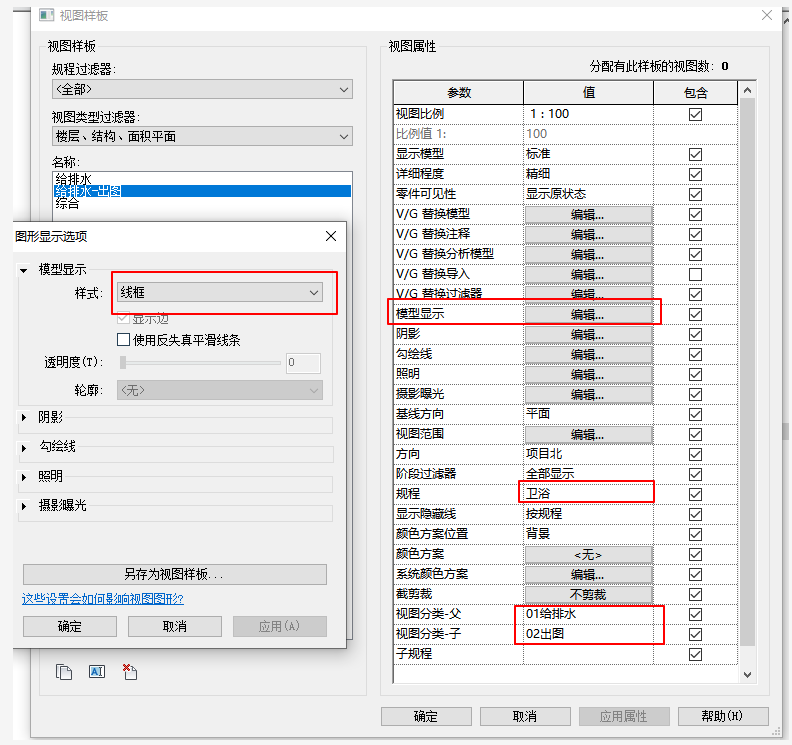

3）在复制样板，取名XXX-出图，按出图需求设置该样板，该视图样板用作出图视口用。

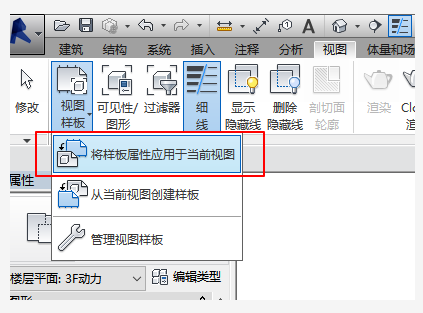

4）创建全专业的视图样板，并未对应的视图选择对应的样板。

这样前期机电样板的准备工作就完成了。

接下来就要开始建模了，未完待续...
