Grasshopper案例之麒麟表皮的参数化辅助建模
本文来自公众号“DOZ数字之眼”的蜻蜓

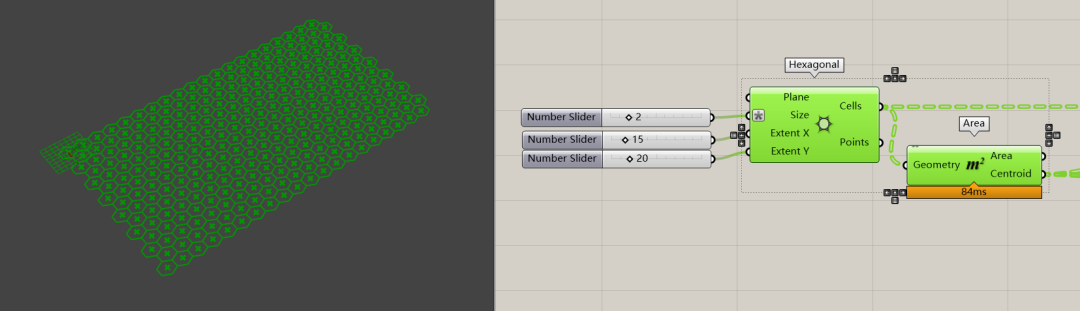

通过Hexagonal电池创建六边形，并通过Area电池获取它们的中心点。

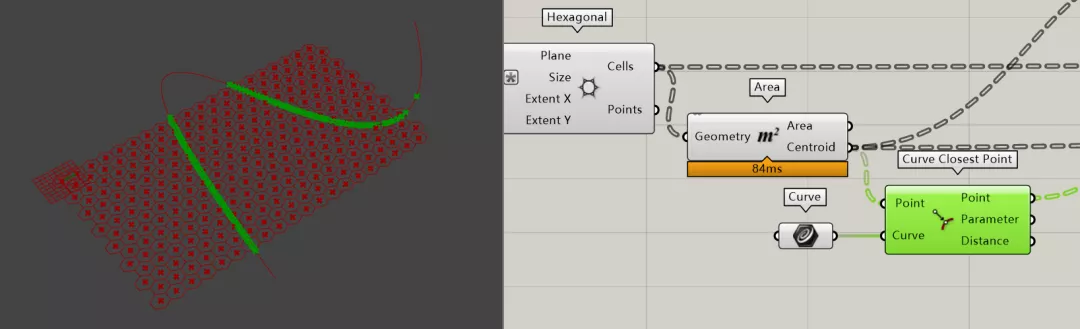

在Rhino中画一条曲线，将其拾取进Curve电池中，然后通过CurveClosePoint获取每个六边形的中心点到曲线上的最近点，同时Distance端可以计算出中心点到最近点的距离。

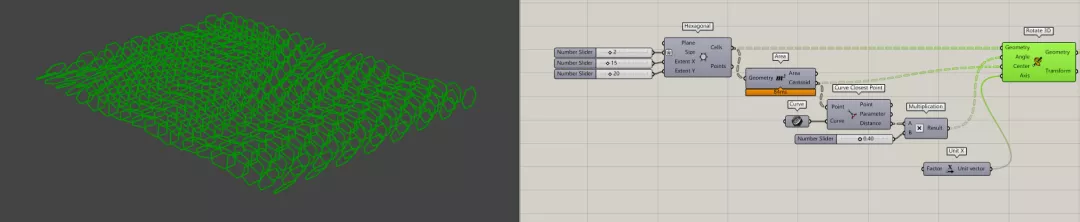

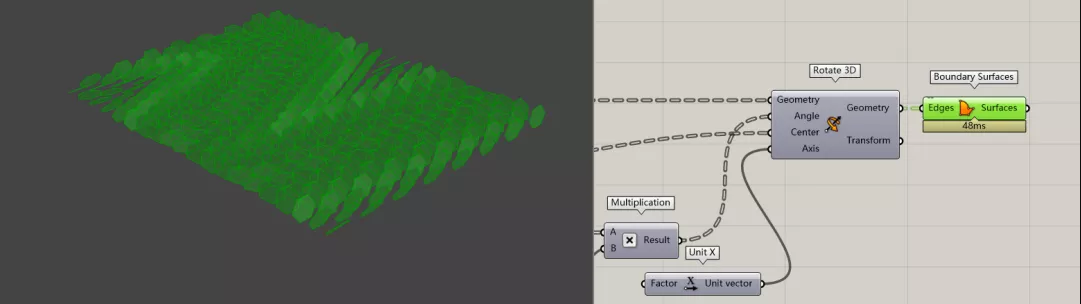

通过Rotate3D电池对每个六边形进行旋转。Geometry端口连接六边形，Angle是弧度而不是角度，将六边形每个中心点到干扰曲线的距离乘以一个小数，方便调节，然后赋予给Angle。旋转的中心点Center是原来每个六边形的中心点。Axis是X轴。
然后封面，完事！
