Rhino结构线的显示设置
本文来自公众号“摩登犀牛”

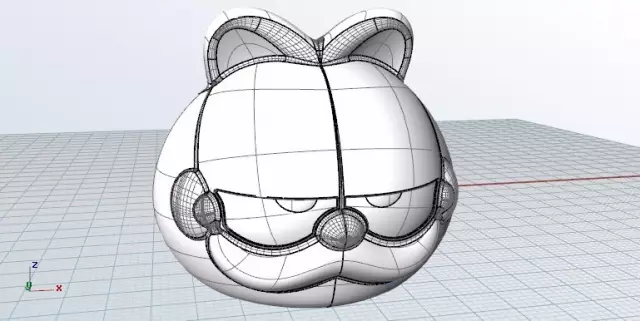

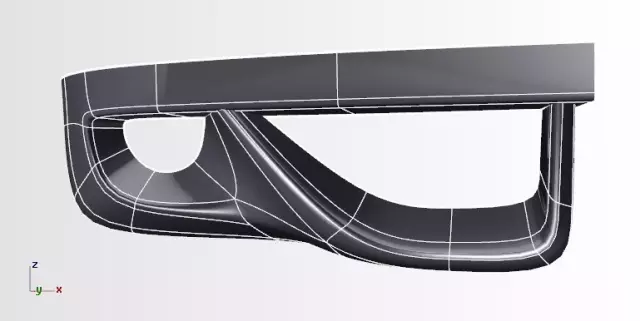

结构线的意义在於表达曲面边缘以外的曲面走势，以及体现曲面的节点（或控制点）数量。

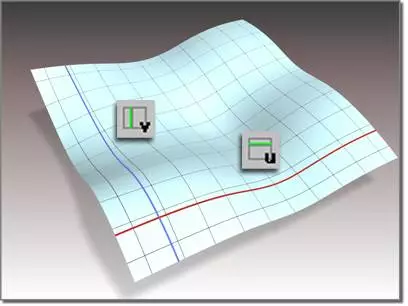

进一步说，结构线又叫等参线(Isocurve)是曲面上同样的U或V参数值的连线，Rhino使用曲面结构线和边缘显示NURBS曲面的形状。预设情形下，结构线会显示在节点的位置。如果曲面只有单一跨距(One-Span)，例如：最简单的矩形平面，曲面的U、V方向会各多显示一条结构线。

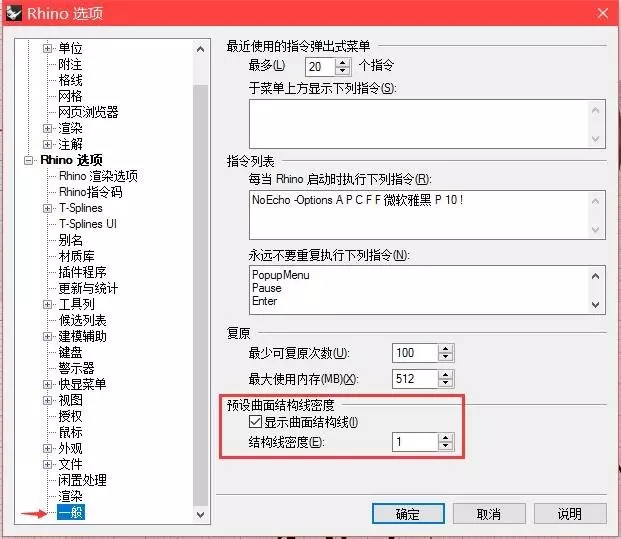

犀牛设置显示结构线密度有两处一个是默认显示，也就是新建出的任何曲面默认设置。

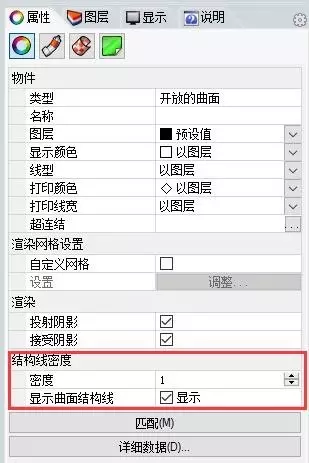

另一处是个别设置
设定新建立的曲面物件显示的结构线数量。
数值为0时，结构线密度是完全不显示结构线。
数值为1时，结构线密度是在节点的位置显示结构线，中间无节点的单一跨距曲面也显示一条结构线。
数值为2时，结构线密度是除了在节点的位置显示结构线以外，在两个节点之间多加入一条结构线。
数值为N时，结构线密度是除了在节点的位置显示结构线以外，在两个节点之间多加入N-1条结构线。
不打勾就是全隐藏

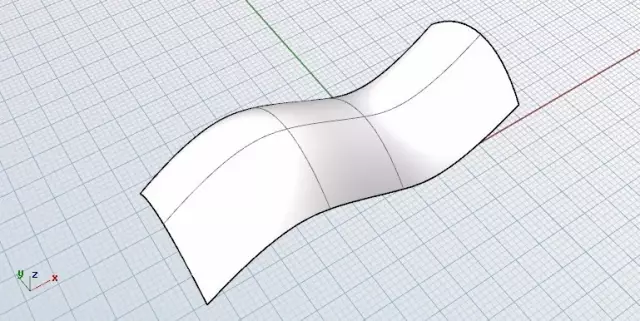

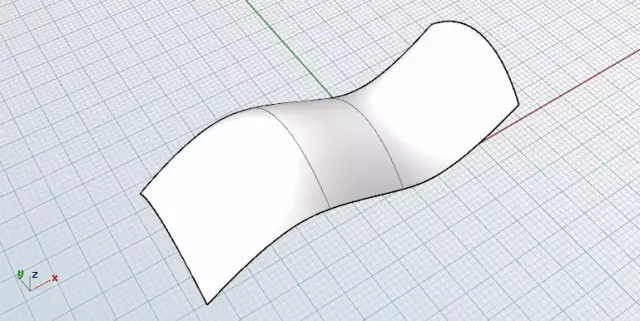

密度=1

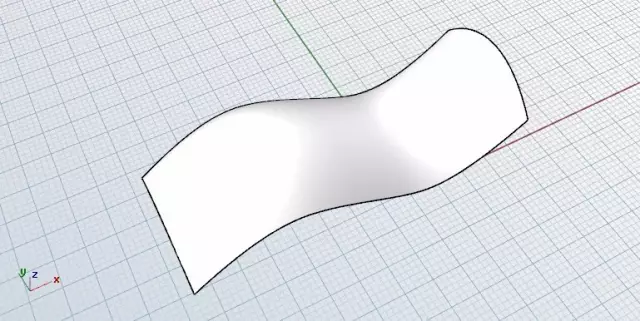

密度=0

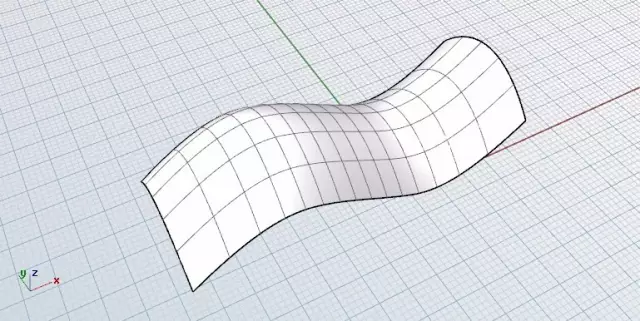

密度=5
不打勾就是全隐藏

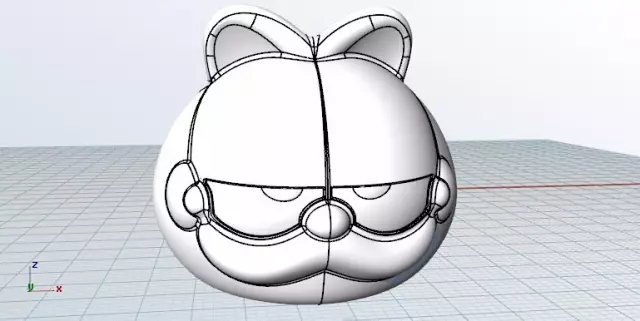

很多时候我们为了让曲面更乾净显示，可以将它隐藏

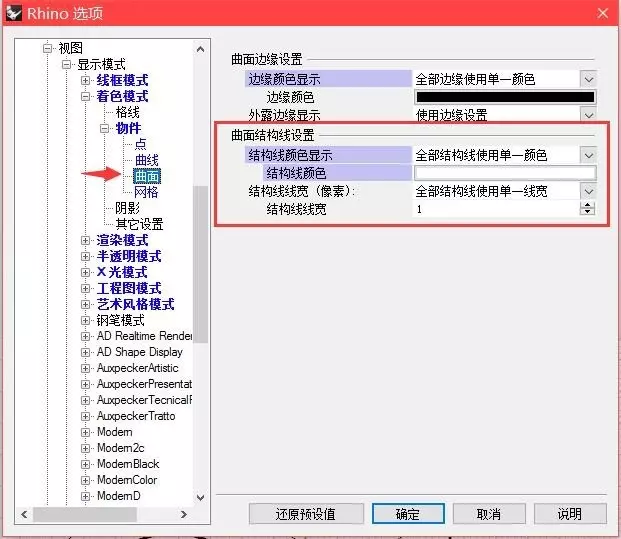

如果你是暗色曲面可以将结构线设置为浅色
