Rhino展开体的方法（二）
本文来自公众号“摩登犀牛”

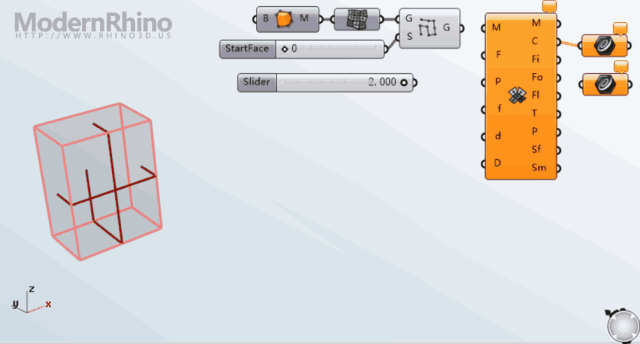

我们来看看下图，轮廓、折线、折耳
一条龙服务，各种展开方式，算法令人赞叹

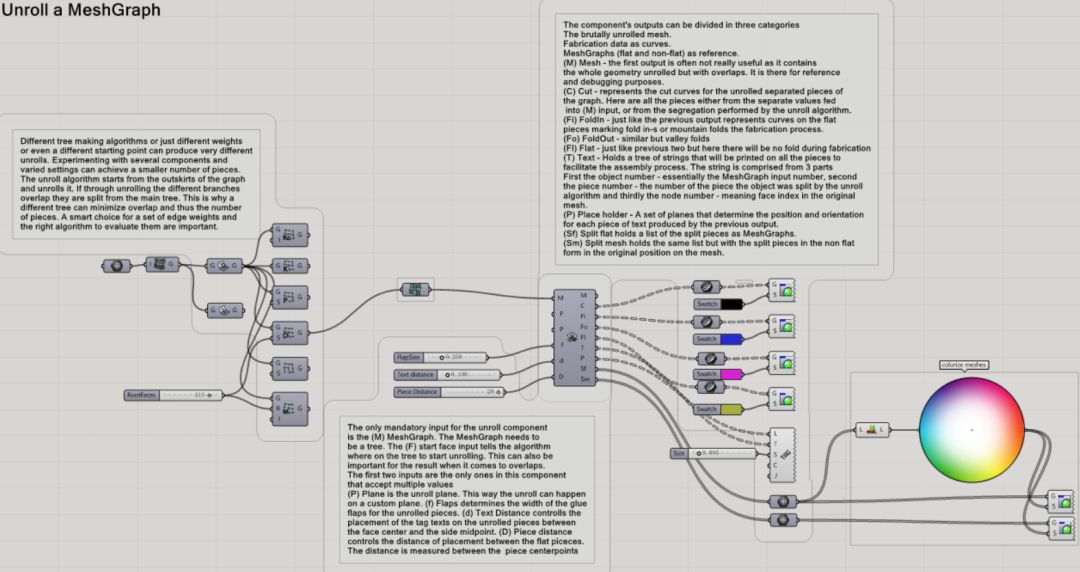

这是插件自带的05-usegraph-unroll.gh范本

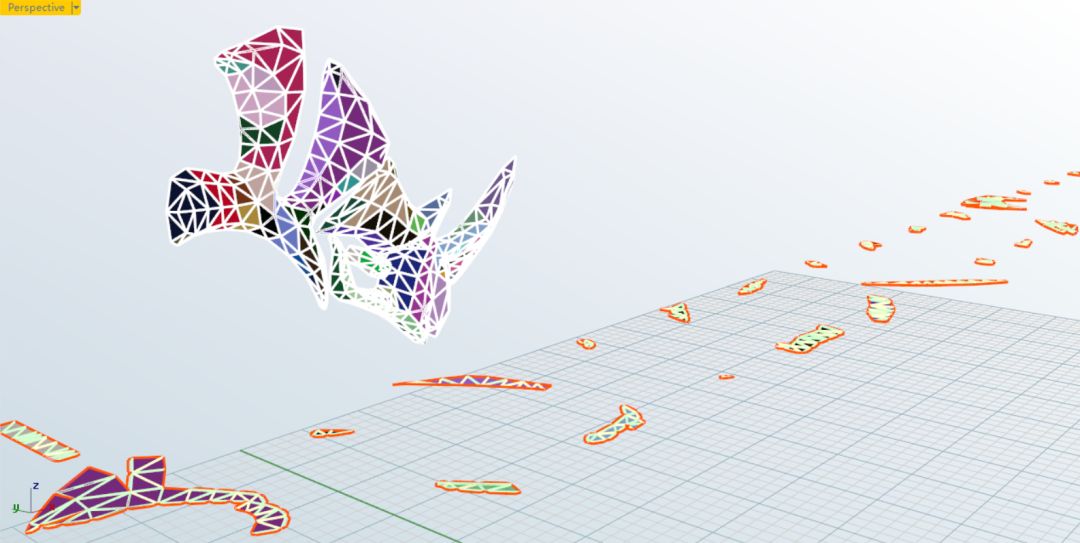

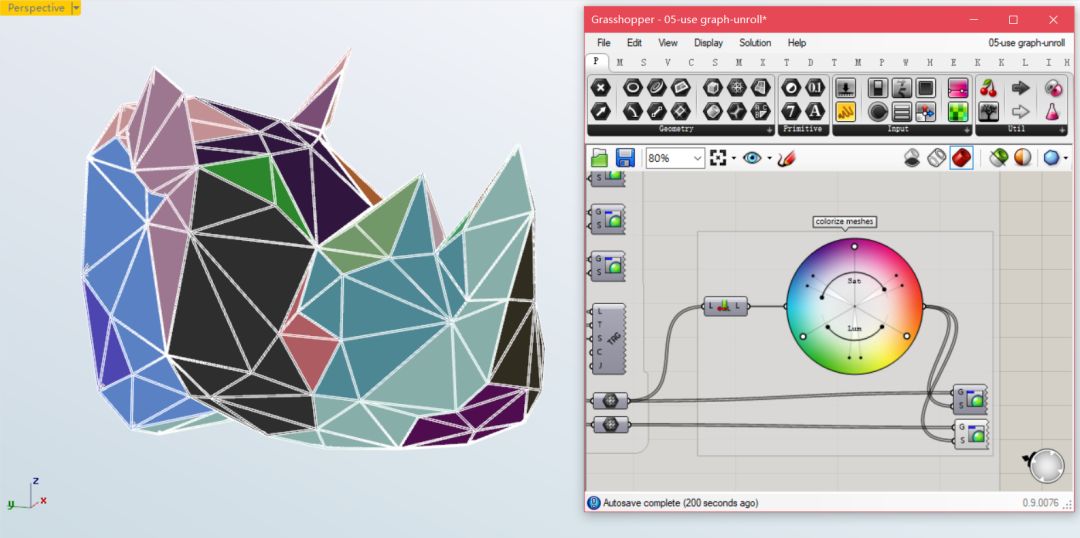

为了不重叠他可以自动拆件，并以颜色区分

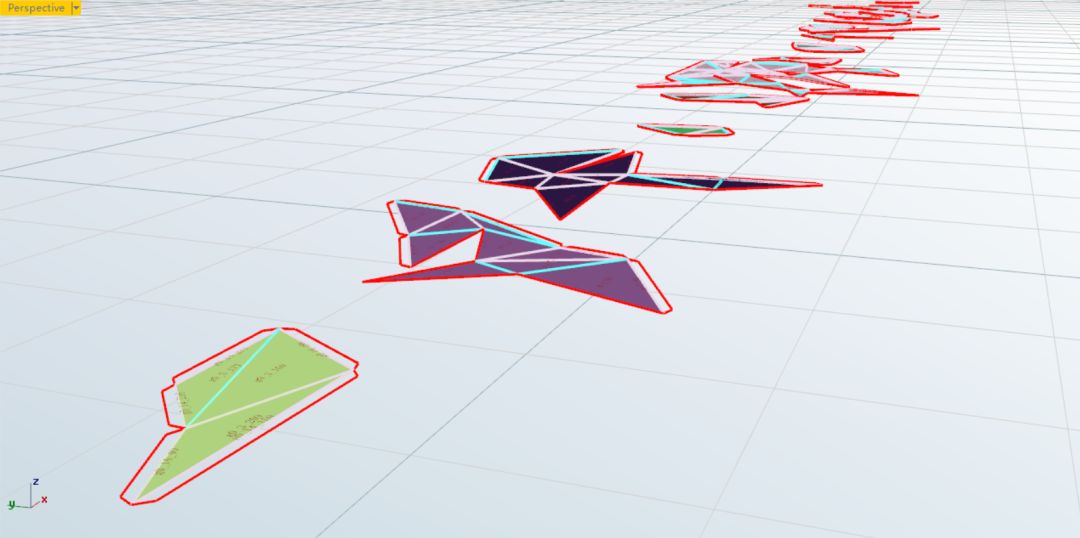

展开的结果自动拆解，十分牛批

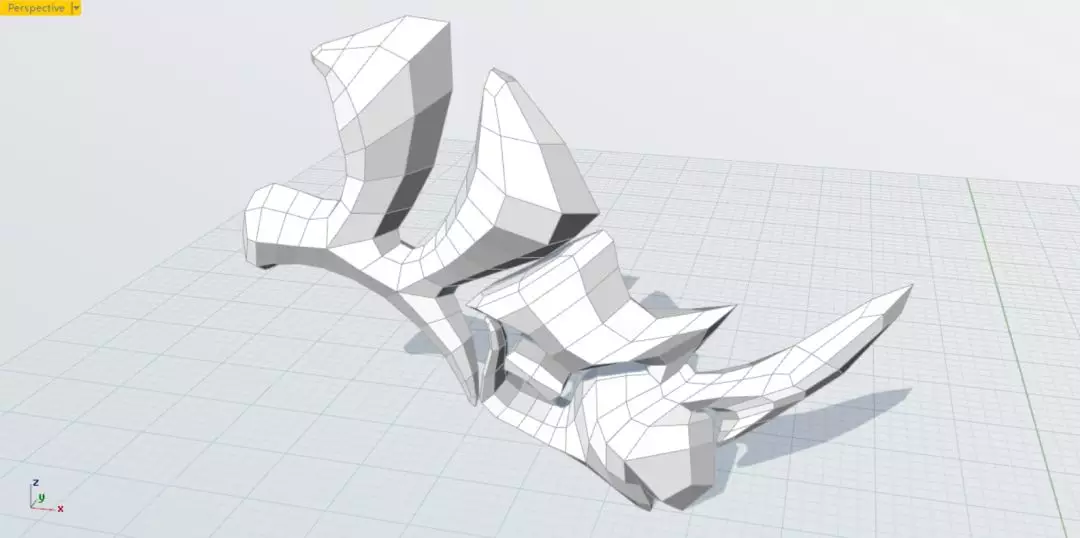

我再尝试用T-Splines自制Logo
记住这个插件模型必须是网格(mesh)
不是的话要进行转换，建议用GH中的SimpleMesh

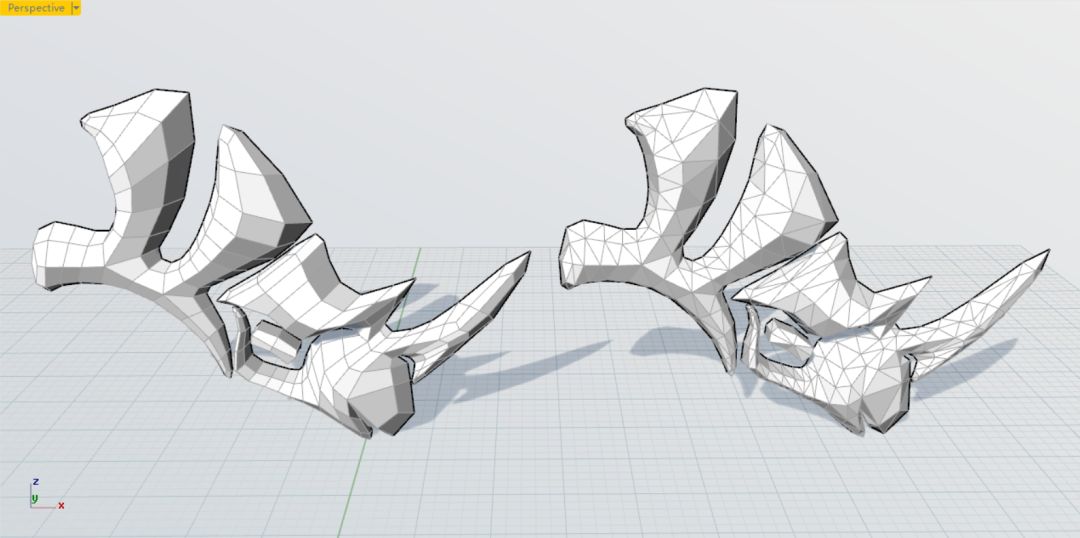

别忘了四边面并不是纯平面要转换成三边
或GH中Triangulate运算器进行转换

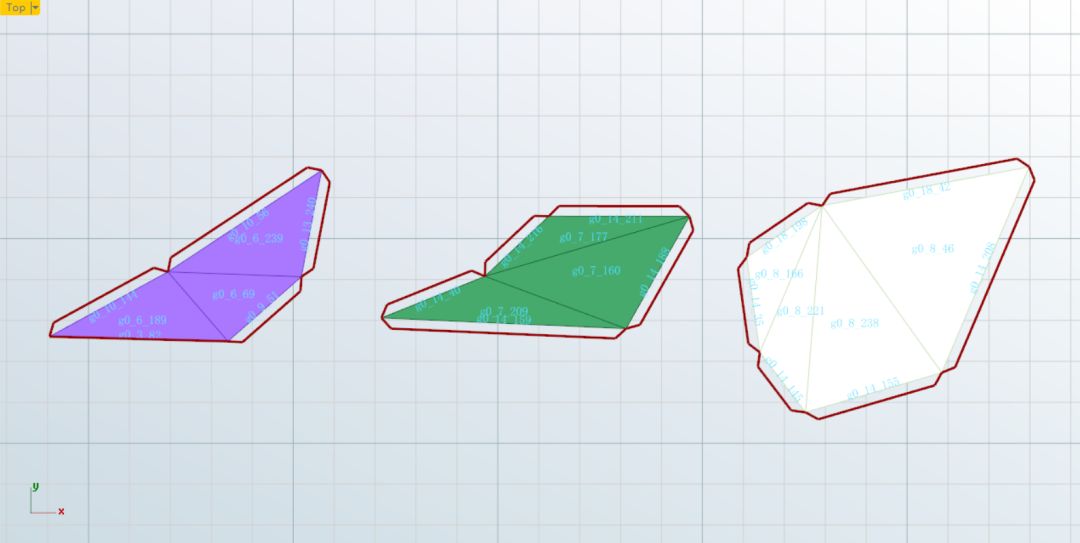

展开后边缘可以自动编号，方便裁切后对应编号组装

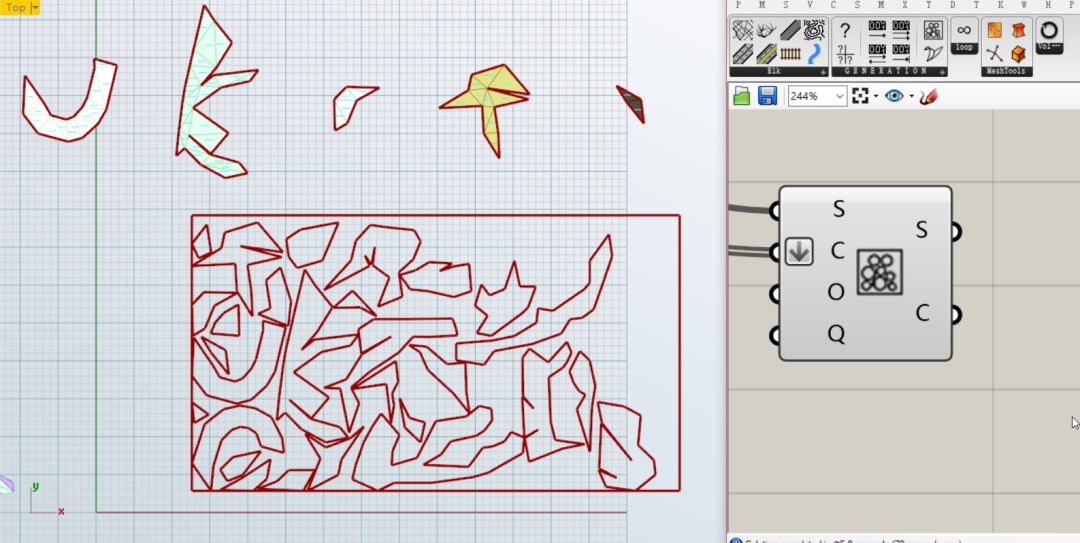

最後可以配合插件进行省料排版
