Revit注释在勾绘线下不显示为手绘

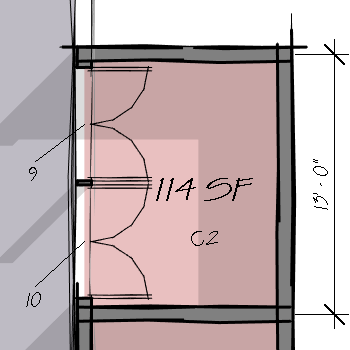

将勾绘线应用到视图时，注释（例如尺寸标注和文字）不会显示为手绘。
问题：勾绘线应用于视图中的模型图元。 它们不适用于注释图元，如尺寸标注、轴线、标高、文字、剖面标记、立面标记和房间标记。
解决方案：Revit 不提供将尺寸标注、标高、轴线和其他注释图元显示为手绘的方法。
如果要为注释文字使用非正式的字体，请创建或修改适当的族类型以使用所需的字体。
示例：
1.对于尺寸标注，复制尺寸标注类型并更改其字体。
2.对于文字注释，复制现有文字类型并更改其字体。
3.对于房间标记，复制现有的标签类型、更改其字体，并将新标签类型应用到房间标记族中的标签。
·
