Revit中屋檐底板怎么绘制？Revit绘制屋檐底板的技巧
绘制屋檐底板

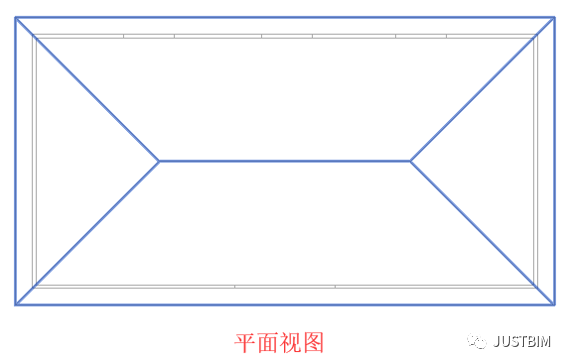

01、绘制一个屋顶
02、单击“建筑”选项卡“构建”面板“屋顶”下拉列表“屋顶:檐底板”
03、单击“修改|创建屋檐底板边界”选项卡“绘制”面板“拾取屋顶边”

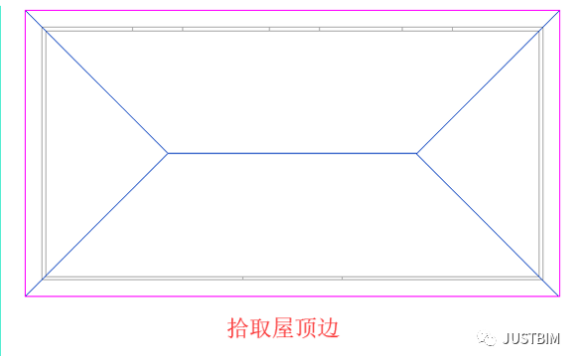

04、屋顶高亮显示并选择屋顶，如图所示：

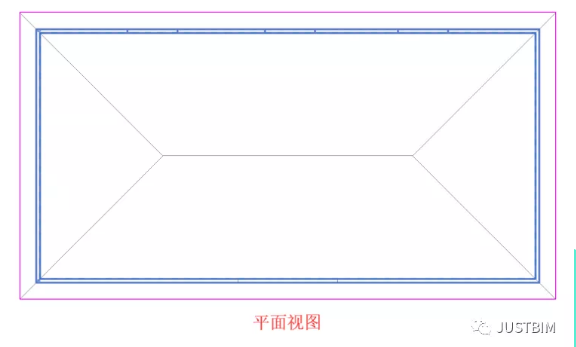

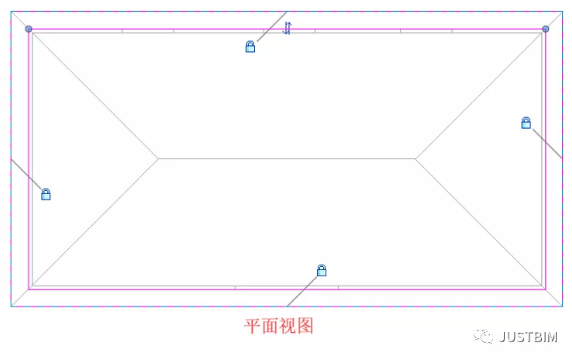

05、单击“修改|创建屋檐底板边界”选项卡“绘制”面板“拾取墙”，高亮显示屋顶下的墙，配合“Tab”键选中四面墙，并单击进行选择，如图所示：

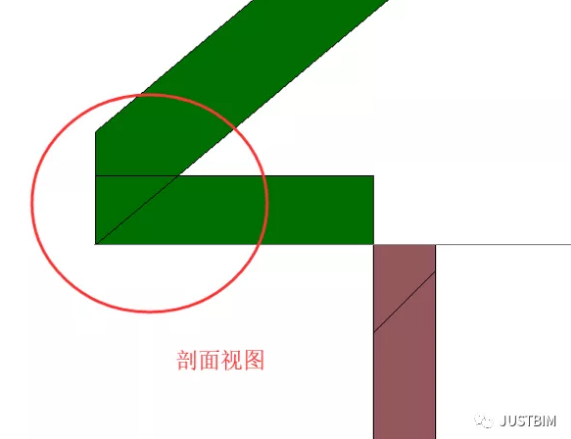

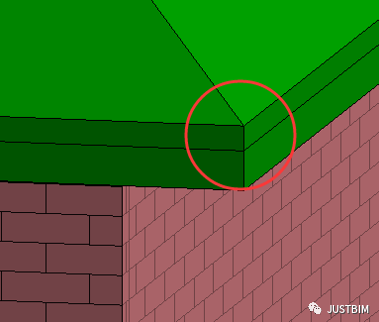

06、单击“完成编辑模式”，为方便查看檐底板，创建剖面视图，如图所示：

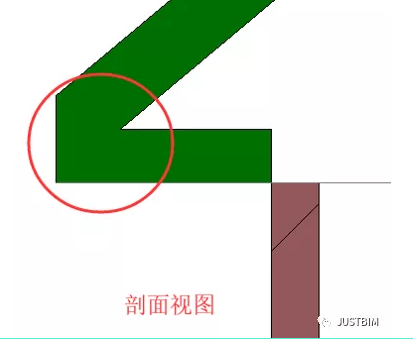

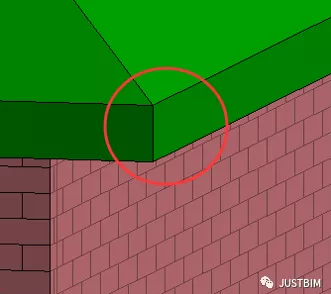

07、为了使屋顶与檐地板更好连接，使用“连接几何图形”工具，对其创建清理连接。
1）单击“修改”选项卡“几何图形”面板“连接”下拉列表“连接几何图形”。
2）选择第一个几何图形：屋顶
3）选择第二个几何图形：檐底板
4）按“Esc”键退出，如图所示：
