revit墙饰条怎么绘制？【Revit 小技巧】在幕墙上放置墙饰条
在幕墙上放置墙饰条
1、绘制幕墙，用“幕墙网格”工具为幕墙创建网格线。

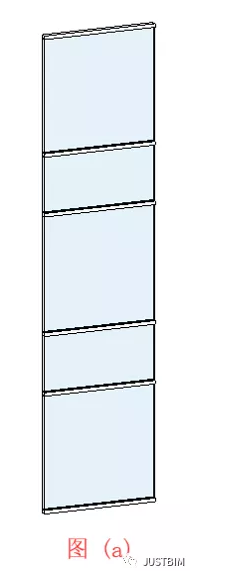

2、在幕墙网格上创建水平竖梃，如图(a)所示

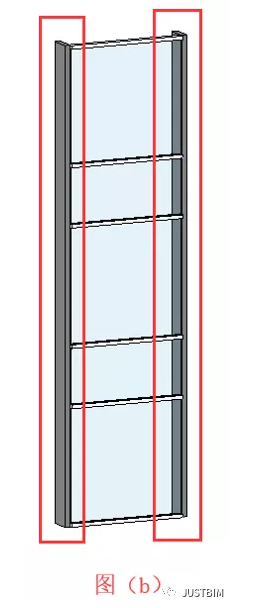

3、为幕墙两侧添加装饰墙，如图（b)所示

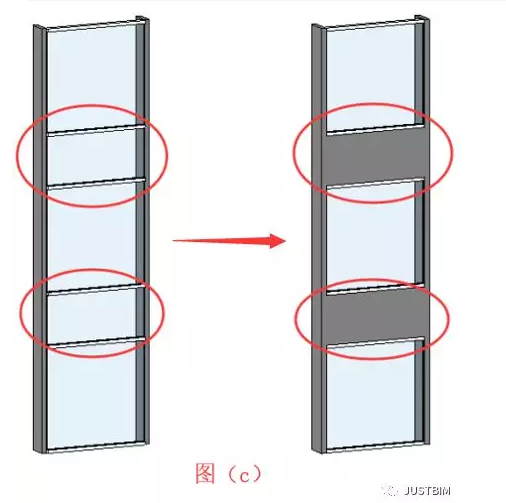

4、配合“Tab”键，选中两块小的玻璃嵌板，用墙体替换玻璃嵌板，如图（c）所示

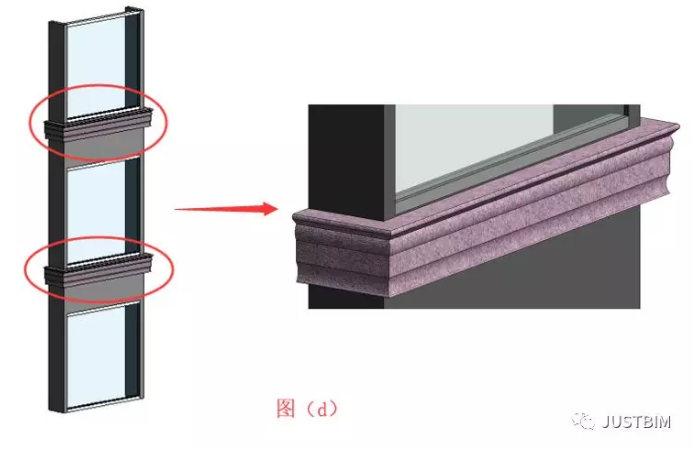

5、打开三维视图，载入事先做好的轮廓族，使用“墙：饰条”工具，添加墙饰条，效果如图（d）所示
