BIM案例:康桥工业区东区D04-03地块动迁安置房项目

发布:中文网小编2号 浏览:1792人 分享
发布于:2021-06-04 11:46

项目位于上海市浦东新区西北部,康桥工业区东区D04-03地块。基地东邻孙家宅河,南邻龚潮港,北邻盐船港,西邻苗桥路,总用地面积96845.5㎡,总建筑面积约278972㎡。

一、项目特点


1、建筑限高:50米;


2、保障性住房要求:占该地块规划总住宅建筑面积100%;


3、周边环境:基地三面环水,景观资源优越,项目周边地域人文气息浓郁,除了拥有学校、公园等基本的配套设施外,东面毗邻古建筑群落,并临近迪斯尼乐园;


4、建设规模:建设用地面积96845.5㎡,总建筑面积约278972㎡;容积率为2.0,总计容面积约193690㎡;建筑密度16.7%。



项目效果图


二、BIM应用点


管线碰撞、管线综合、净空分析、施工深化设计、施工场地规划、施工方案模拟、质量安全管理、预制构件深化设计、预制构件碰撞检测。

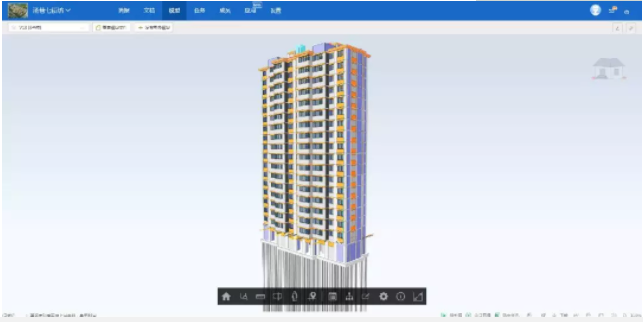

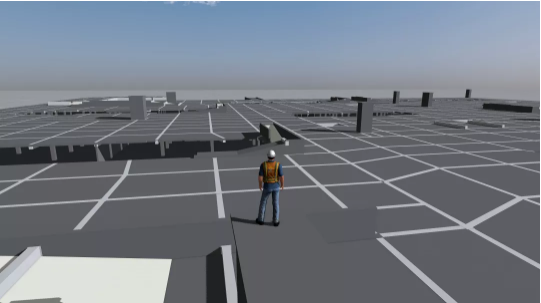

BIM技术应用(部分应用展示)

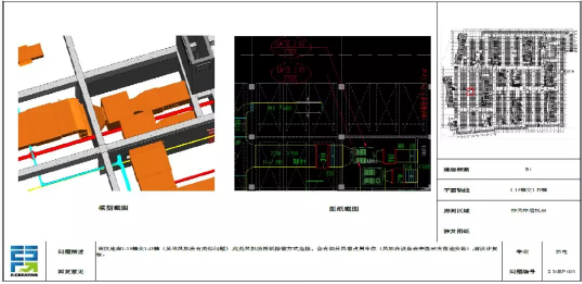

碰撞检查

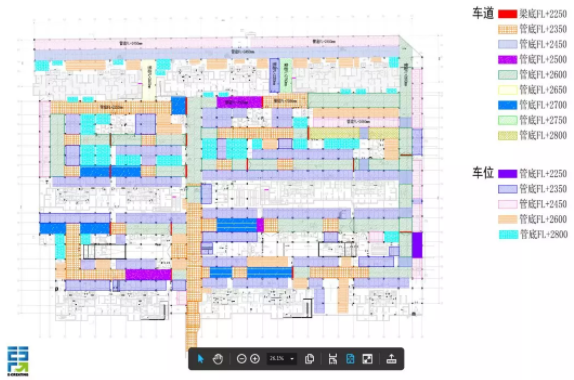

净高分析

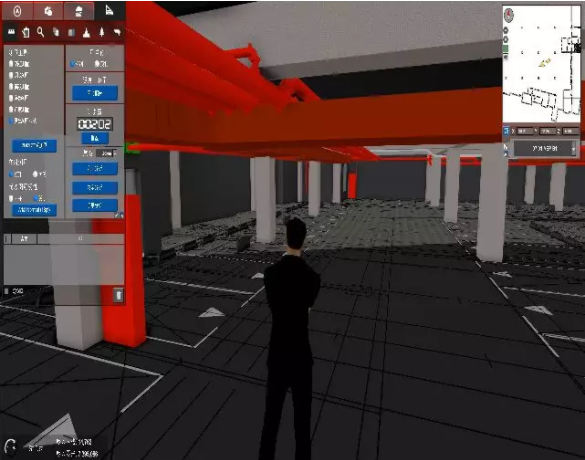

漫游浏览


三、BIM技术应用成效


1、在管线综合方面,提供5份碰撞检测报告,经过多轮碰撞检测与净高分析,发现并解决30大类问题。


2、在净高分析方面,通过BIM模型的净高分析并与业主,设计与施工单位充分沟通后将原先地下室未满足2.2m净高区域通过管线的优化排布后全部调整至2.2m以上。


3、在深化图纸方面,通过专业留洞图并与设计及施工单位充分沟通并解决5处留洞问题,提供10份留洞图,提供105份各专业深化图与综合图。
