问题：

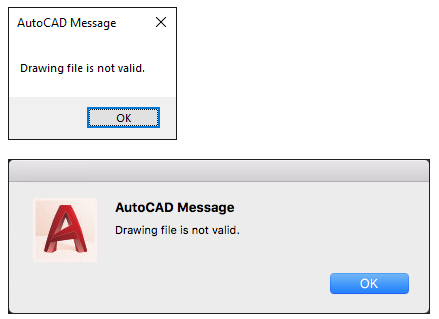

    在AutoCAD（或DWGTrueView）中打开图形文件时，显示以下错误消息：

        AutoCAD消息

        图形文件无效。

    原因：

    此错误消息通常表示图形已损坏或无法使用。可能是其他环境因素导致图形无法使用或损坏，例如：

        硬件故障。

        传递问题。

        未正确转换文件。

        文件位置。

        非Autodesk（第三方）数据。

        处理文件时VPN连接断开。

        特定版本的DesktopConnector引入的文件损坏。

    解决方案：

    执行以下一个或多个操作：

        修复或恢复图形文件。请参见：使用Purge、Audit和Recover命令在AutoCAD中优化图形文件。

        如果可以在任何位置打开文件，请将其保存为先前的文件格式。

        直接打开图形文件，而不是使用最近使用的文档菜单中的快捷方式。

        在本机产品中打开使用非AutoCAD（第三方）应用程序创建的文件，并输出为AutoCADDWG格式（如果可用）。

        使用文字编辑器（例如记事本）检查文件，并与已知工作图形进行比较。如果前几行格式不一致，则表示存在不可撤消的损坏、转换不正确或文件类型错误。

        查找文件的备份或自动保存副本（请参见了解AutoCAD中的备份和自动保存文件）。

        如果在CollaborationforCivil3D工作流中看到与AutoCAD产品崩溃相关的错误消息，请参见DesktopConnector关闭，导致Civil3D崩溃。

    环境因素：

        通过在其他位置（例如本地硬盘）打开文件进行测试，以排除网络或远程存储服务问题。

        确认文件存储位置可以正常使用。如果远程存储服务是错误的根源所在，请重新安装远程服务驱动器。

        确保已登录或已安装远程存储服务所需的必要应用程序（例如，box桌面应用程序）。

        对于通过电子邮件接收的文件，请让发件人将其压缩为ZIP格式并重新发送。

        先从ZIP文件夹中提取图形文件，然后再将其打开或从ZIP复制到新位置。

        如果已使用USB驱动器或类似支持来传输文件，请检查存储是否完整，并从原始源获取新的工作副本。

        确保文件路径、文件名和文件扩展名的组合长度不超过255个字符。请参见：最大路径长度限制(Microsoft)。
