    摘要：时下，建筑业由传统粗犷式管理朝精细化管理进程发展迅猛，新技术、新材料、新工艺、新设备在当前项目施工管理运用普及率越来越高，在助力项目施工精细化管理落地过程中BIM技术作为新兴科学技术发挥了显著的成效。

    本文通过嘉秀洲-025项目依托BIM技术在提高项目主体及二次结构施工质量深度应用经验总结，供企业内部项目施工管理经验交流。

    01.BIM主体结构优化

    主体结构施工前依托BIM模型审查图纸门、窗等洞口距主体结构较近位置，整理输出主体结构优化定位图纸指导现场施工，有效规避后期二次结构施工带来的质量隐患，提高了主体结构施工一次成优率。

    梁下挂优化：WKL6(1)200*600的梁底标高为9.4m与门顶标高9.3m相差100mm建议整梁下挂100mm，与主体梁一并浇筑。

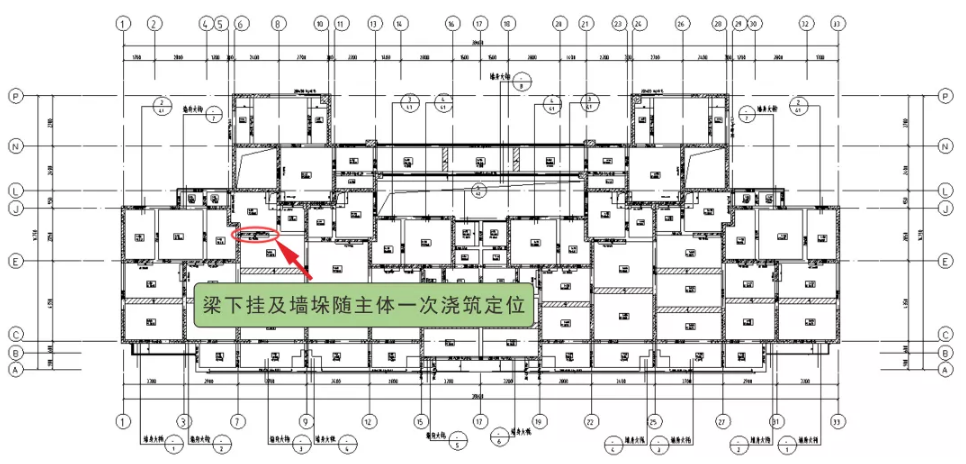

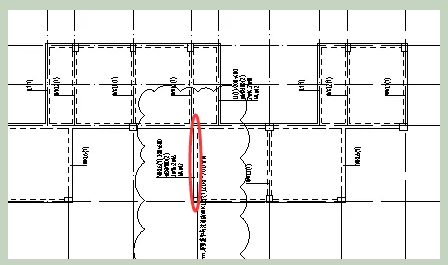

    a.排屋梁下挂定位

    b.原结构形式

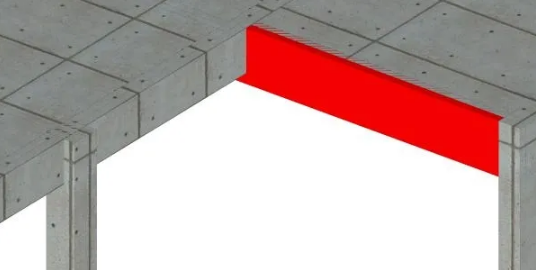

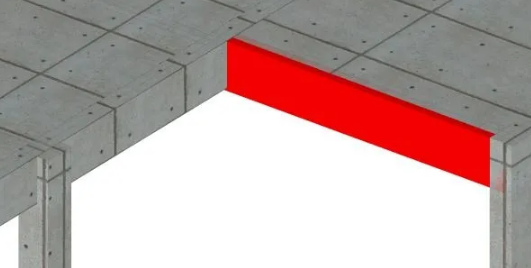

    c.深化后结构形式

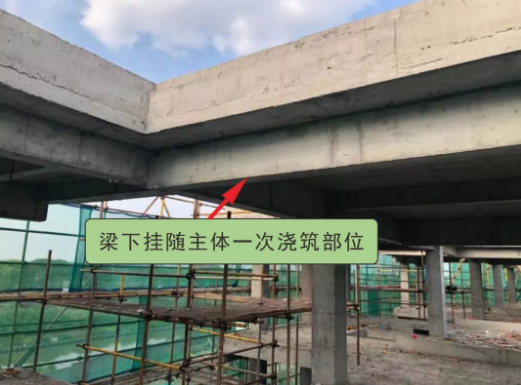

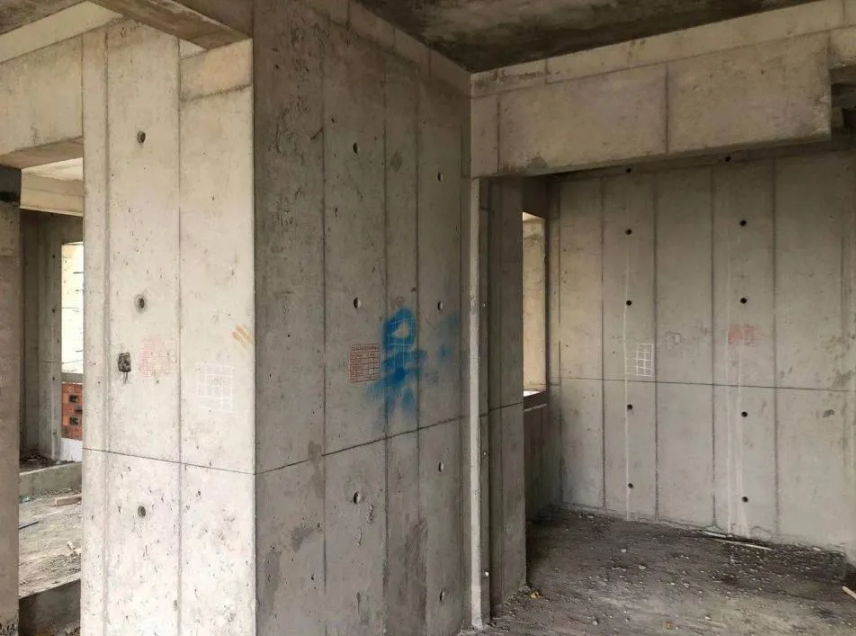

    d.现场施工完成效果

    铝模深化辅助：项目铝模深化期间提供项目部主体结构施工门洞、过梁、门垛优化定位图，协助项目部铝模深化工作。

    e.高层铝模深化

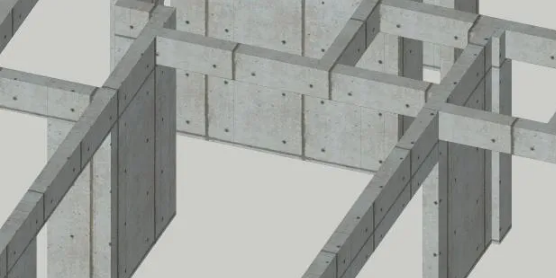

    f.原结构形式

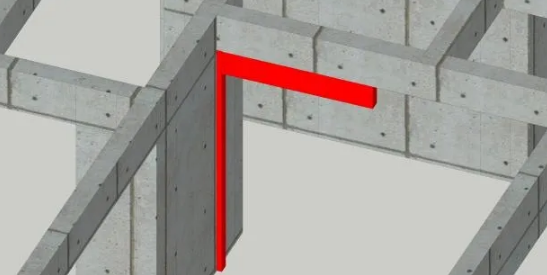

    g.深化后形式

    h.现场效果

    02.BIM三维排砖应用

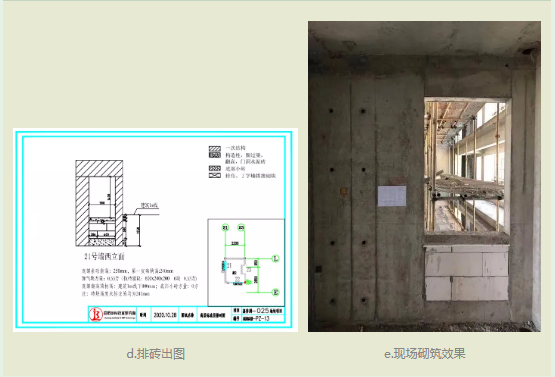

    项目二次结构施工前结合图纸及项目部要求制定三维排砖信息确认表，输出构造柱定位优化图及砌体排布平面图纸指导现场施工，砌体排布完成后将所需材料用量进行汇总辅助项目部精准材料采购计划编制，有效提升了项目精细化管理水平。

    03.ALC墙板排布优化

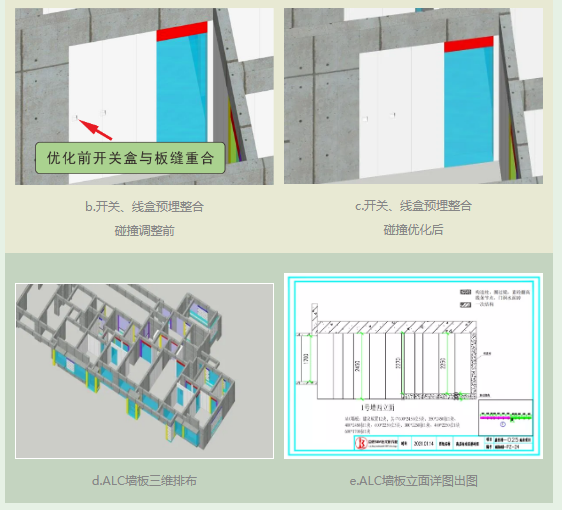

    ALC墙板施工前结合设计规范及项目部要求，在考虑下挂梁、构造柱及素砼翻高对排版及下料影响同时，将室内开关、线盒等预留预埋构件进行整合及排版优化，输出墙体立面排版优化图，统计各类型板材需求量，辅助现场材料采购、指导现场施工。

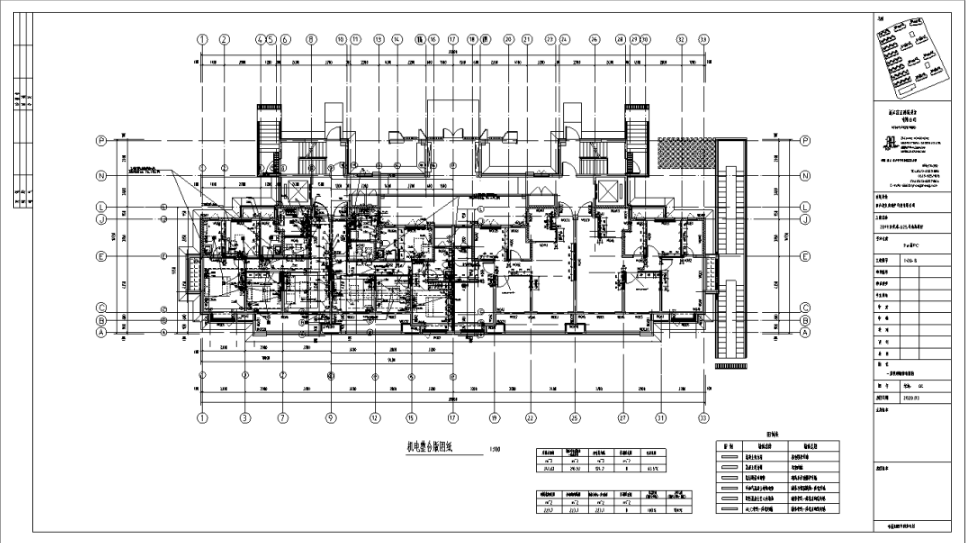

    a.整合电施图纸

    04.结束语

    截止目前，项目主体施工阶段BIM应用各项工作开展顺利，BIM团队在辅助项目二次结构优化、三维排砖、ALC墙体排布、材料管控上的深度应用有效提升了项目管控水平，获得了项目部一致好评。
