Civil 3d点文件格式是什么?在 Civil 3D 中导入时显示“未找到匹配的点文件格式”

发布:中文网小编3号 浏览:6059人 分享
发布于:2021-06-01 15:25

    问题:

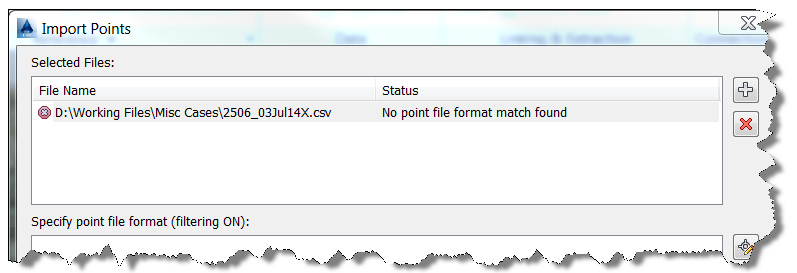

    将点文件导入Civil3D时,“导入点”对话框中显示以下消息:

        导入点

        未找到匹配的点文件格式。


    此外,点格式可以为:

        .csv。

        .txt。

    原因:

    导致此问题的原因包括:

        尝试在Civil3D中采样时,源文件处于打开状态。

        点文件中包含错误数据(即额外句点、空格或格式问题)。

        自定义点文件格式。

        点文件保持打开状态。

    解决方案:

        注意:导入前关闭点文件。

    清理点文件

        1.使用记事本或Excel打开点文件,并确保没有不需要的字符。这些包括文字标题、逗号或空格。确保定义为点编号的列只是数字,不包含字符或字母。

        2.保存文件。

        3.使用适当的点格式(即PNEZD,以逗号分隔)重新导入点文件。可以预览以确保正在正确地进行解析。

        4.尝试导入点文件。

    将点数据复制到新文件中

        1.将现有点文件中的数据复制到新记事本文件中。

        2.将点文件导入Civil3D中。

    创建自定义点格式

        1.在“工具空间”中,单击“设定”选项卡。

        2.展开“点”功能。

        3.右键单击“点文件格式”子功能,然后单击“新建”。

        4.选择“用户点文件”,然后单击“确定”。

        5.输入格式名称、选项和文件扩展名特性。

        6.要添加点文件数据,请在对话框中单击“未使用”列选项卡。

        7.您可以在此处添加点数据,例如点编号、说明、北距、东距、纬度、经度。

        8.填充数据后,单击“确定”以关闭对话框。

    如果在单台计算机上发生

        重置Civil3D的用户特定设置。请参见:通过重置AutoCADCivil3D2021解决用户特定问题。

        修复/重新安装Civil3D。请参见:如何修复AutoCAD安装或重新安装AutoCAD
