BIM案例:BIM技术在外资电子工业厂房全过程管理中的应用

发布:中文网小编2号 浏览:1354人 分享
发布于:2021-06-01 14:48

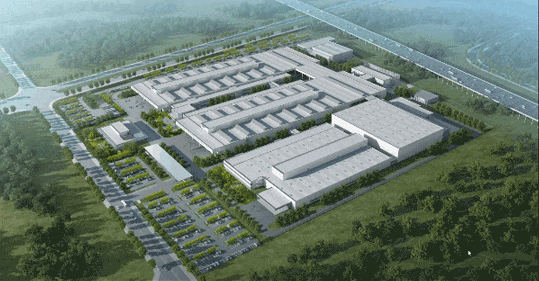

本项目由一栋厂房、一栋生产性物流仓库、物流雨棚及自行车棚组成,建筑面积共34727平米,结构框架为钢结构+混凝土框架结构,建筑高度不超过18.1m,建筑耐火等级二级。



BIM应用介绍


在专项配合阶段:


AHU设备就位前,需要校核厂家的尺寸是否放得下,空调箱进出风口的留洞是否正确,现场土建条件是否满足设备安装。

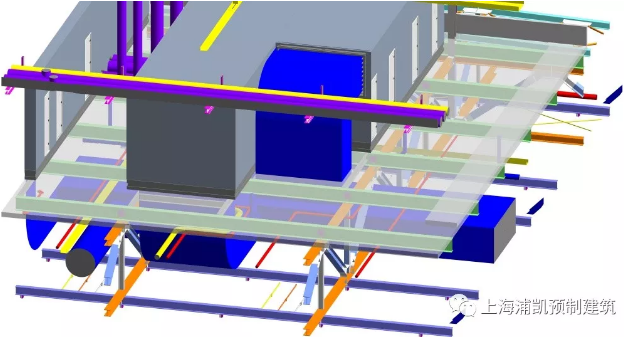

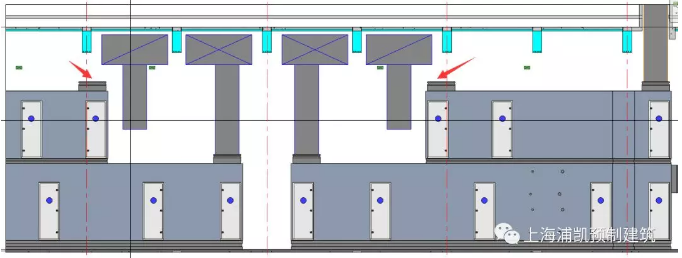

空调箱剖面视角

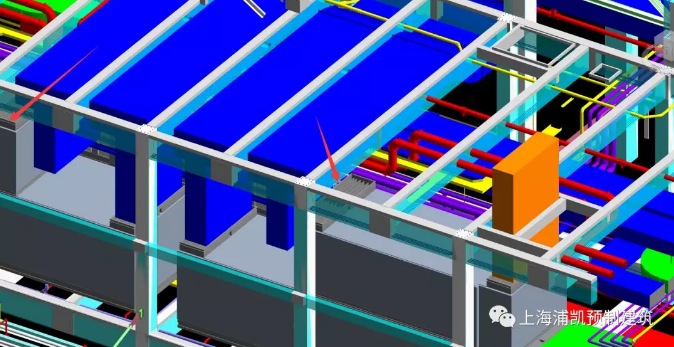

AHU太高,排风口撞梁



局部三维展示

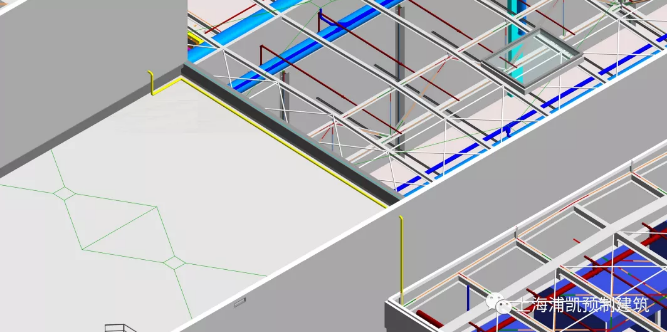

室外燃气走向方案,确保不影响外立面



加湿器方案(反面教材)

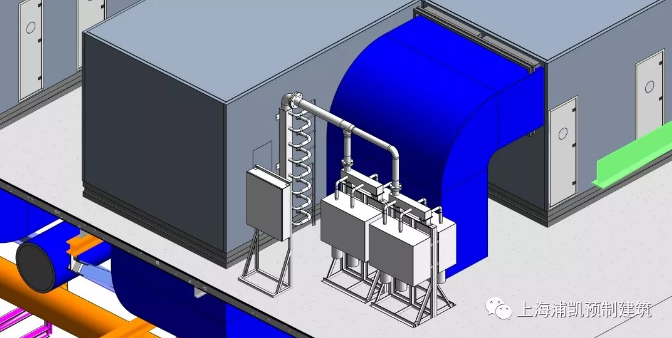

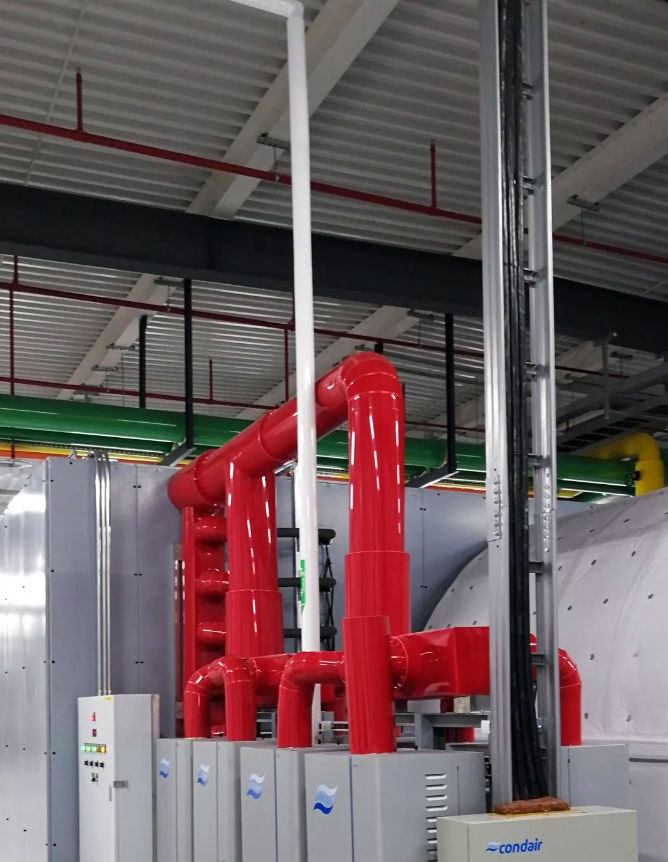

加湿器现场实际安装方案

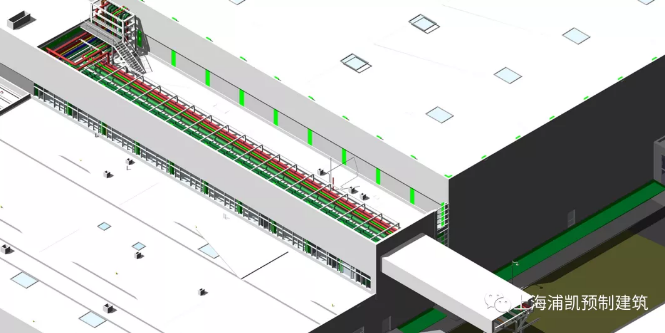

室外管廊管线布置方案及颜色方案(外保温颜色)

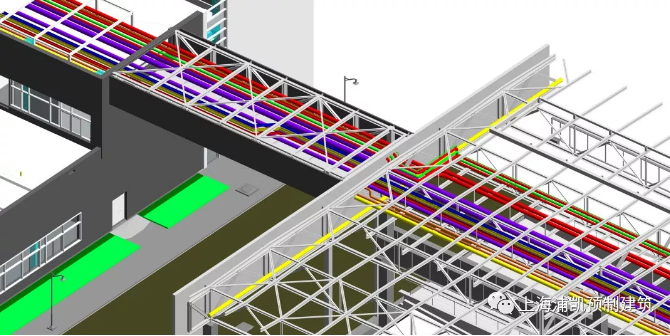

室外管廊和已有厂房对接

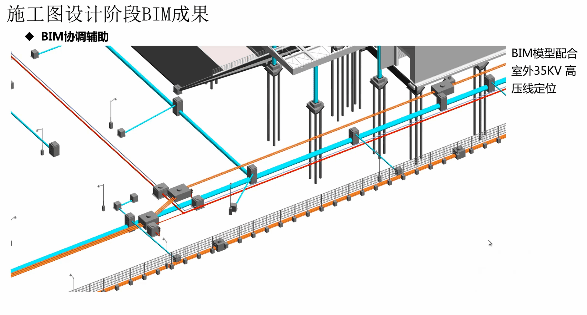

35KV室外高压电缆敷设方案


施工实施阶段,在设计模型基础上不断深化,并进行机电管线综合,直接从BIM模型中导出深化图供施工参考。

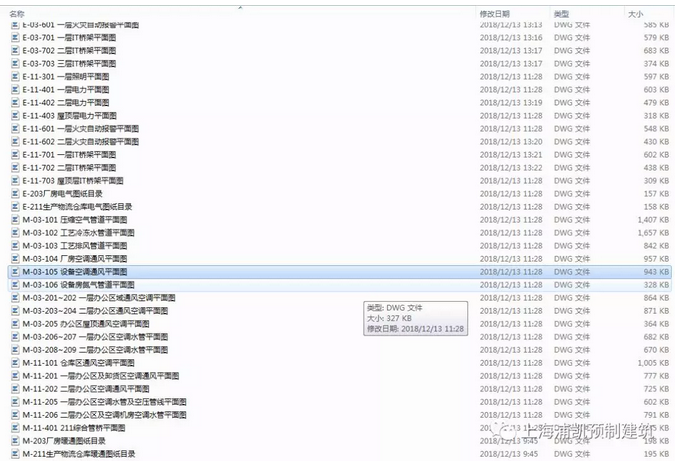

深化图目录

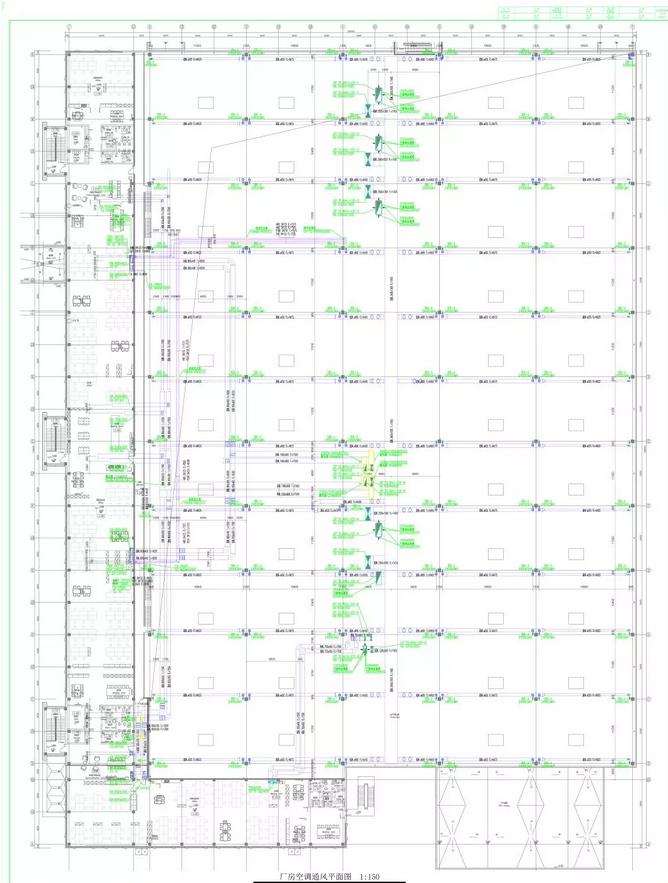

BIM模型导出的深化图

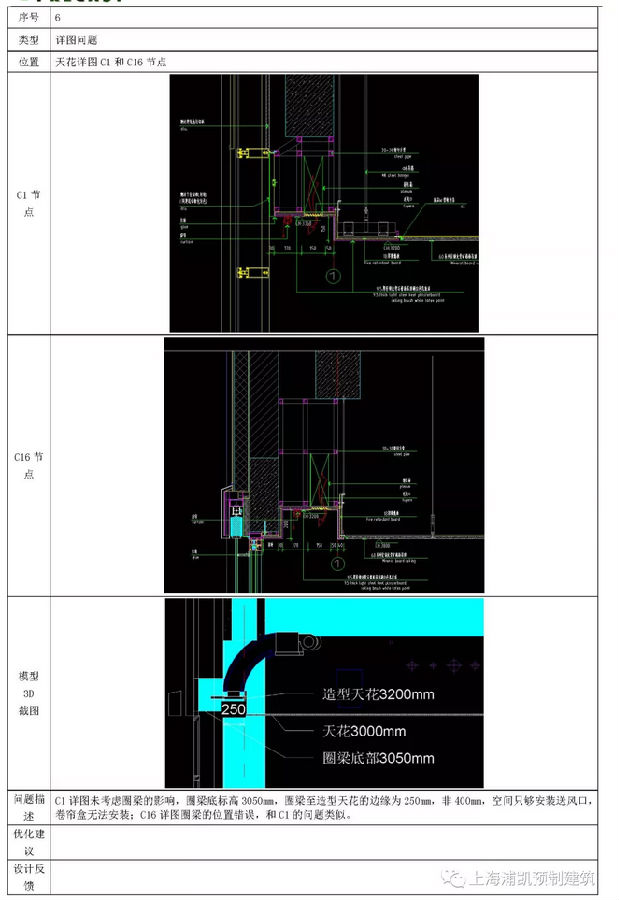

装修阶段,BIM模型将搭建精装模型,核查末端点位和精装的问题,核查ALC挂板、内外墙板和外立面的问题等。




结语


本项目应用BIM技术,主要意义有以下几点:


1、模型前后更新了20版,发现问题160处,每一处问题的提前发现和解决,都极大的减少后期变更的费用和施工工期;


2、利用BIM模型进行现场交底15余次,真正打通了数据从设计到施工的传递,也减少了设计和现场管理的工作量(业主方总共只指派了两个人管理现场:项目经理和招采负责人,其他大量工作均由管理公司和BIM咨询分解);


3、设计院、管理公司、业主、BIM顾问以BIM模型为载体,统筹管理项目技术问题,推进项目实施;


4、BIM应用的主体是人,BIM应用在人员管理和专业化方面,不管是现在还是将来,都将是值得重视的一环.
